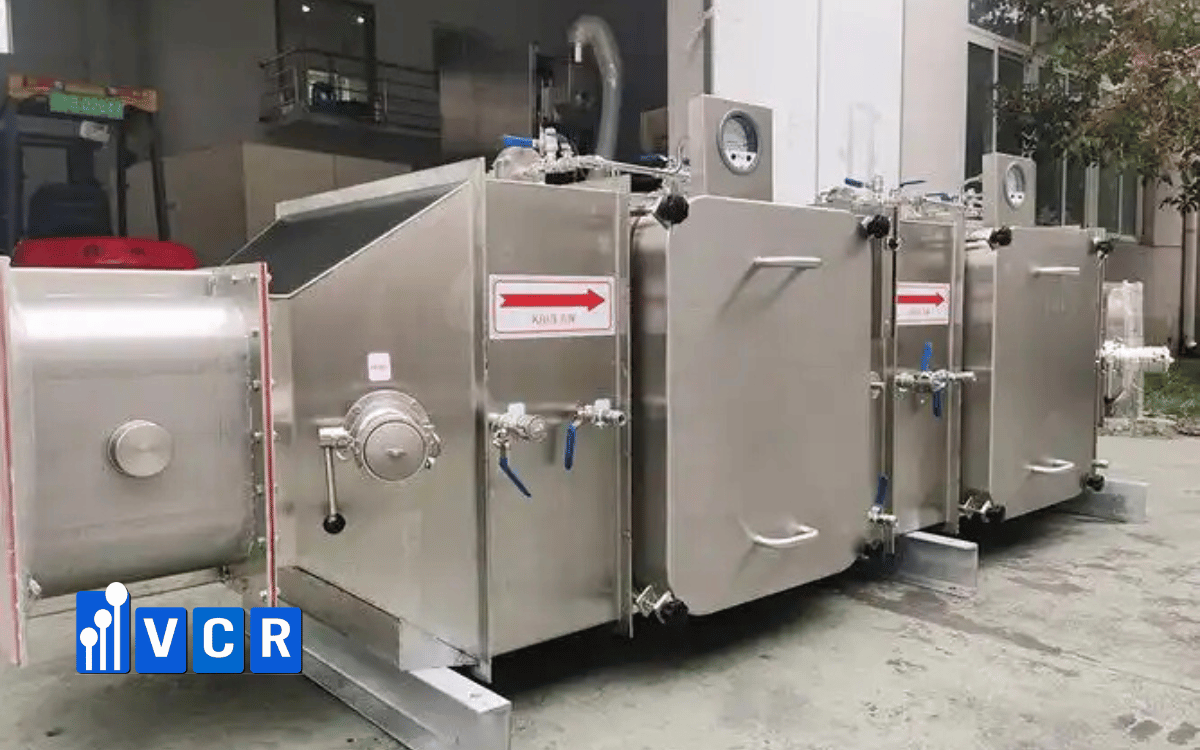

BIBO Filter Housing là vỏ chứa lọc được thiết kế theo nguyên lý Bag In Bag Out, giúp thay HEPA Filter, ULPA Filter hoặc các bộ lọc nguy cơ cao bằng túi an toàn. Trong hệ thống phòng sạch, thiết bị này được sử dụng khi bộ lọc sau thời gian vận hành có thể chứa bụi, vi sinh, hoạt chất dược phẩm, hóa chất, aerosol hoặc các tác nhân ô nhiễm cần kiểm soát. Điểm quan trọng của BIBO Filter Housing không nằm ở việc làm cho bộ lọc “lọc sạch hơn”, mà nằm ở việc giúp quá trình tháo lọc bẩn và lắp lọc mới diễn ra an toàn hơn, hạn chế phát tán tác nhân ô nhiễm ra môi trường xung quanh.

Trong nhiều hệ thống HVAC phòng sạch, bộ lọc HEPA hoặc ULPA có nhiệm vụ giữ lại các hạt và tác nhân ô nhiễm trong dòng khí. Khi mới lắp đặt, bộ lọc là một linh kiện sạch. Nhưng sau một thời gian vận hành, bộ lọc lại trở thành nơi tích tụ chính những tác nhân mà hệ thống cần kiểm soát. Nếu mở housing và tháo lọc trực tiếp, người vận hành có thể tiếp xúc với bụi hoặc chất ô nhiễm bám trên lọc. Đây là lý do BIBO Filter Housing được sử dụng trong các khu vực có yêu cầu containment, tức khả năng kiểm soát tác nhân ô nhiễm trong phạm vi cho phép.

Bài viết này giúp bạn hiểu BIBO Filter Housing là gì, khác gì với HEPA Filter và housing thông thường, cấu tạo gồm những bộ phận nào, nguyên lý thay lọc bằng túi an toàn hoạt động ra sao, khi nào nên sử dụng, cần lưu ý gì khi lựa chọn, lắp đặt, nghiệm thu và vận hành trong phòng sạch GMP, phòng thí nghiệm, hệ thống HVAC hoặc các khu vực nguy cơ cao.

Vì sao cần tìm hiểu BIBO Filter Housing trong phòng sạch?

Trong phòng sạch, hệ thống lọc khí thường được xem là lớp bảo vệ quan trọng để kiểm soát bụi, hạt lơ lửng, vi sinh hoặc các tác nhân ô nhiễm trong không khí. Tuy nhiên, khi nói đến bộ lọc, nhiều người chỉ tập trung vào hiệu suất lọc, cấp lọc HEPA H13, HEPA H14 hoặc ULPA mà ít chú ý đến giai đoạn thay lọc. Trên thực tế, thay lọc là một trong những thời điểm có rủi ro cao nhất trong vòng đời của hệ thống lọc khí.

Khi bộ lọc còn mới, nó gần như là một linh kiện sạch. Nhưng sau thời gian vận hành, bộ lọc đã giữ lại các hạt, bụi, vi sinh, hoạt chất dược phẩm, hóa chất hoặc các tác nhân nguy cơ cao. Những tác nhân này có thể bám trên bề mặt lọc hoặc nằm sâu trong vật liệu lọc. Khi người vận hành mở housing và kéo bộ lọc ra ngoài, bụi hoặc tác nhân ô nhiễm có thể bị xáo trộn và phát tán ra môi trường xung quanh.

Với các hệ thống chỉ xử lý bụi thông thường, rủi ro này có thể được kiểm soát bằng quy trình thay lọc tiêu chuẩn và phương tiện bảo hộ phù hợp. Nhưng trong nhà máy dược phẩm, phòng thí nghiệm an toàn sinh học, khu vực thao tác hoạt chất, khu hóa chất, hệ thống khí thải nguy cơ cao hoặc khu vực cần containment, bộ lọc bẩn có thể là nguồn rủi ro đáng kể. Nếu thay lọc không đúng cách, người vận hành có thể bị phơi nhiễm và khu vực bảo trì có thể bị ô nhiễm thứ cấp.

BIBO Filter Housing được phát triển để kiểm soát rủi ro này. Thiết bị không chỉ là một hộp chứa lọc đơn thuần, mà là một giải pháp hỗ trợ thay lọc an toàn bằng túi. Khi bộ lọc bẩn cần được tháo ra, người vận hành thao tác thông qua túi gắn vào housing. Bộ lọc được kéo vào túi, túi được niêm kín, sau đó lọc bẩn mới được đưa ra ngoài. Cách thao tác này giúp tạo một hàng rào vật lý giữa bộ lọc bẩn và môi trường bên ngoài.

Việc tìm hiểu BIBO Filter Housing rất quan trọng đối với chủ đầu tư, nhà thầu thi công phòng sạch, đơn vị thiết kế HVAC, đội vận hành, bộ phận QA/QC và đội bảo trì. Nếu hiểu sai, nhà máy có thể chọn thiết bị không cần thiết hoặc bỏ qua BIBO ở những vị trí rủi ro cao. Nếu hiểu đúng, BIBO Filter Housing sẽ được lựa chọn theo đánh giá rủi ro, được lắp đặt đúng vị trí, có đủ không gian thao tác và được nghiệm thu theo tiêu chí phù hợp.

Trong phòng sạch GMP, kiểm soát ô nhiễm không chỉ diễn ra trong sản xuất mà còn trong bảo trì, vệ sinh, thay lọc và xử lý chất thải. Vì vậy, BIBO Filter Housing cần được xem là một phần của chiến lược kiểm soát ô nhiễm tổng thể, đặc biệt tại những khu vực mà bộ lọc bẩn có thể chứa tác nhân nguy hiểm.

BIBO Filter Housing là gì?

BIBO Filter Housing là vỏ hoặc hộp chứa bộ lọc được thiết kế để hỗ trợ thao tác thay lọc bằng túi an toàn. BIBO là viết tắt của Bag In Bag Out, có thể hiểu là “túi vào – túi ra” hoặc hệ thống thay lọc bằng túi. Filter Housing là vỏ chứa lọc hoặc hộp chứa lọc. Khi kết hợp lại, BIBO Filter Housing có thể hiểu là hộp chứa lọc có cơ chế thay lọc bằng túi an toàn.

BIBO Filter Housing không phải là bản thân bộ lọc HEPA. Đây là điểm rất quan trọng. HEPA Filter là bộ lọc khí hiệu suất cao. BIBO Filter Housing là phần housing chứa bộ lọc và hỗ trợ quá trình tháo lắp lọc bẩn trong điều kiện hạn chế phát tán. Bên trong BIBO Filter Housing có thể lắp HEPA Filter, ULPA Filter, pre-filter, carbon filter hoặc các cấp lọc khác tùy theo yêu cầu thiết kế.

HEPA Filter là High Efficiency Particulate Air, nghĩa là bộ lọc khí hiệu suất cao. ULPA Filter là Ultra Low Penetration Air, nghĩa là bộ lọc khí có mức xuyên lọt cực thấp. Pre-filter là lọc sơ cấp hoặc lọc thô. Carbon filter là lọc than hoạt tính. Các bộ lọc này làm nhiệm vụ lọc khí, còn BIBO Filter Housing làm nhiệm vụ chứa lọc và hỗ trợ thay lọc an toàn.

Trong hệ thống BIBO, khi cần thay lọc, người vận hành không mở housing rồi kéo bộ lọc bẩn ra ngoài trực tiếp. Thay vào đó, túi BIBO được gắn vào miệng housing. Người vận hành thao tác bộ lọc trong phạm vi túi, kéo lọc bẩn vào túi, niêm kín túi rồi mới lấy ra ngoài. Bộ lọc mới sau đó được đưa vào và lắp đặt theo quy trình. Nhờ vậy, quá trình thay lọc được kiểm soát tốt hơn so với thao tác trực tiếp.

BIBO Filter Housing còn được gọi bằng nhiều tên khác nhau. Trong tiếng Anh, các tên phổ biến gồm Bag-In/Bag-Out Filter Housing, Bag-In Bag-Out System, BIBO Housing, Safe Change Housing, Safe Change Filter Housing, Containment Filter Housing, HEPA Bag-In/Bag-Out Housing hoặc BIBO HEPA Housing. Safe Change Housing có thể hiểu là hộp lọc thay thế an toàn. Containment Filter Housing là hộp lọc hỗ trợ kiểm soát phát tán.

Trong tiếng Việt, BIBO Filter Housing có thể được gọi là hộp lọc BIBO, vỏ chứa lọc BIBO, hộp lọc Bag In Bag Out, hộp lọc thay túi an toàn, hệ thống thay lọc bằng túi hoặc hệ thống thay lọc HEPA an toàn. Dù cách gọi khác nhau, bản chất vẫn là housing có cơ chế thay lọc bằng túi nhằm giảm rủi ro phát tán khi tháo lọc bẩn.

Vì vậy, khi đánh giá BIBO Filter Housing, không nên chỉ hỏi thiết bị có lắp HEPA hay không. Cần xem housing có cơ chế gắn túi không, túi có phù hợp không, gioăng có kín không, cơ cấu khóa lọc có chắc không, có cổng kiểm tra không, có đủ không gian thay lọc không và quy trình thao tác có được kiểm soát không.

BIBO Filter Housing thường được gọi bằng những tên nào?

Trong thực tế, BIBO Filter Housing có nhiều tên gọi khác nhau tùy theo nhà cung cấp, hồ sơ kỹ thuật, thói quen dự án hoặc ngữ cảnh sử dụng. Việc hiểu các tên gọi này giúp nhà thầu và chủ đầu tư tránh nhầm lẫn khi đọc bản vẽ, catalogue, hồ sơ mời thầu hoặc tài liệu kỹ thuật.

Tên gọi phổ biến nhất là BIBO Filter Housing. Đây là cách gọi trực tiếp, nhấn mạnh rằng thiết bị là housing chứa lọc có nguyên lý Bag In Bag Out. Một tên khác là Bag-In/Bag-Out Filter Housing, diễn giải đầy đủ hơn cơ chế thay lọc bằng túi. Trong một số tài liệu, có thể thấy cách viết Bag-In Bag-Out System, nghĩa là hệ thống túi vào – túi ra.

BIBO Housing là cách gọi ngắn hơn, thường dùng trong trao đổi kỹ thuật khi các bên đã hiểu rõ ngữ cảnh. HEPA Bag-In/Bag-Out Housing hoặc BIBO HEPA Housing được dùng khi bên trong housing lắp bộ lọc HEPA. Tuy nhiên, tên này không có nghĩa BIBO chỉ dùng được cho HEPA. Tùy thiết kế, BIBO cũng có thể dùng cho ULPA Filter hoặc các cấp lọc khác.

Safe Change Housing là một tên gọi khá phổ biến khác. Safe Change có nghĩa là thay thế an toàn. Tên này nhấn mạnh chức năng thay lọc trong điều kiện giảm tiếp xúc trực tiếp với bộ lọc bẩn. Safe Change Filter Housing cũng có ý nghĩa tương tự, thường dùng trong các hệ thống lọc khí nguy cơ cao.

Containment Filter Housing là cách gọi nhấn mạnh khả năng containment. Containment là khả năng kiểm soát tác nhân ô nhiễm trong phạm vi cho phép. Khi thiết bị được gọi là Containment Filter Housing, trọng tâm thường nằm ở việc giảm phát tán tác nhân nguy hiểm trong quá trình thay lọc.

Trong tiếng Việt, các cách gọi phổ biến gồm hộp lọc BIBO, vỏ chứa lọc BIBO, hộp lọc thay túi an toàn, hộp lọc Bag In Bag Out, hệ thống thay lọc bằng túi, hệ thống thay lọc HEPA an toàn hoặc hộp lọc an toàn. Một số người cũng gọi tắt là hệ BIBO hoặc hộp BIBO.

Dù tên gọi khác nhau, cần tập trung vào bản chất kỹ thuật: thiết bị có phải là housing chứa lọc không, có cơ chế gắn túi để thay lọc không, có hỗ trợ đưa lọc bẩn ra ngoài trong túi kín không và có phù hợp với rủi ro của hệ thống không. Tên gọi chỉ giúp nhận diện ban đầu; còn thiết kế khí, cấu tạo, độ kín, túi, quy trình thay lọc và tiêu chí nghiệm thu mới quyết định hiệu quả thực tế.

BIBO Filter Housing khác gì với HEPA Filter?

BIBO Filter Housing và HEPA Filter là hai thành phần khác nhau trong hệ thống lọc khí phòng sạch. HEPA Filter là bộ lọc khí hiệu suất cao, có nhiệm vụ giữ lại các hạt trong dòng khí. BIBO Filter Housing là vỏ chứa lọc và cơ chế thay lọc an toàn bằng túi. Nói cách khác, HEPA Filter là phần lọc, còn BIBO Filter Housing là phần chứa và hỗ trợ tháo lắp lọc.

HEPA Filter là High Efficiency Particulate Air. Đây là bộ lọc được sử dụng rộng rãi trong phòng sạch để kiểm soát hạt. HEPA có thể có nhiều cấp khác nhau, phổ biến trong phòng sạch là H13 hoặc H14 tùy yêu cầu. ULPA Filter là Ultra Low Penetration Air, thường được dùng trong các ứng dụng yêu cầu kiểm soát hạt nghiêm ngặt hơn.

BIBO Filter Housing không làm tăng cấp lọc của HEPA. Nếu bên trong lắp HEPA H13, thiết bị vẫn là hệ thống dùng HEPA H13. Nếu lắp HEPA H14, cấp lọc là H14. BIBO không biến H13 thành H14 và cũng không thay thế chức năng lọc của bộ lọc. Vai trò chính của BIBO là làm cho quá trình thay lọc bẩn an toàn hơn.

Sự khác biệt này rất quan trọng khi lựa chọn thiết bị. Nếu nhà máy cần kiểm soát hạt trong dòng khí, cần chọn đúng cấp lọc HEPA hoặc ULPA. Nếu nhà máy cần kiểm soát rủi ro khi tháo lọc bẩn, cần xem xét BIBO Filter Housing. Hai yêu cầu này có thể cùng tồn tại nhưng không thay thế cho nhau.

Ví dụ, một hệ thống khí thải từ khu thao tác hoạt chất có thể cần HEPA H14 để giữ hạt hoạt chất. Nhưng sau một thời gian vận hành, bộ lọc HEPA H14 đó có thể chứa bụi hoạt chất nguy cơ cao. Khi cần thay lọc, nếu dùng housing thông thường, người vận hành có thể tiếp xúc trực tiếp với lọc bẩn. Nếu dùng BIBO Filter Housing, lọc bẩn được đưa vào túi trước khi lấy ra, giúp giảm rủi ro phát tán.

Ngược lại, nếu một hệ thống cấp khí sạch cho khu vực rủi ro thấp chỉ dùng HEPA để kiểm soát bụi môi trường, không có tác nhân nguy hiểm đáng kể trên lọc bẩn, BIBO có thể không cần thiết. Khi đó, một HEPA Housing thông thường có thể phù hợp hơn về chi phí và vận hành.

Vì vậy, không nên hỏi BIBO có tốt hơn HEPA hay không, vì hai khái niệm này không cùng chức năng. Câu hỏi đúng là: hệ thống cần cấp lọc nào để kiểm soát hạt, và có cần BIBO Filter Housing để thay lọc bẩn an toàn hay không?

Vì sao cần dùng BIBO Filter Housing thay vì housing lọc thông thường?

Housing lọc thông thường được thiết kế chủ yếu để lắp và giữ bộ lọc trong hệ thống khí. Nó đảm bảo bộ lọc nằm đúng vị trí, dòng khí đi qua bộ lọc và hệ thống có thể vận hành theo thiết kế. Với những khu vực rủi ro thấp, housing tiêu chuẩn có thể đáp ứng tốt nhu cầu vận hành và thay lọc.

Tuy nhiên, trong các khu vực nguy cơ cao, vấn đề không chỉ là bộ lọc có nằm đúng vị trí hay không. Vấn đề quan trọng hơn là khi bộ lọc đã bẩn, cần tháo ra như thế nào để không phát tán các tác nhân đã tích tụ trên lọc. Housing thông thường thường yêu cầu người vận hành mở cửa, tiếp cận lọc trực tiếp và kéo lọc ra ngoài. Nếu lọc chứa bụi nguy hiểm, thao tác này có thể tạo rủi ro.

BIBO Filter Housing khác ở chỗ thiết bị được thiết kế thêm miệng gắn túi, túi thay lọc, vòng kẹp túi và cơ chế thao tác bag out. Bag out là đưa bộ lọc bẩn ra ngoài bằng túi kín. Nhờ cơ chế này, người vận hành không cần đưa lọc bẩn ra ngoài trong trạng thái hở. Lọc được kéo vào túi, túi được niêm kín rồi mới đưa ra khỏi housing.

Cần dùng BIBO Filter Housing khi bộ lọc có khả năng chứa bụi độc, hoạt chất dược phẩm, vi sinh, aerosol, hóa chất nguy hiểm, thuốc độc tế bào hoặc tác nhân cần containment. Aerosol là hạt khí dung hoặc hạt lơ lửng trong không khí. Những tác nhân này có thể ảnh hưởng đến người thay lọc, khu bảo trì hoặc môi trường bên ngoài nếu phát tán.

Tuy nhiên, điều đó không có nghĩa BIBO luôn cần thiết cho mọi hệ thống lọc. Nếu hệ thống chỉ xử lý bụi thông thường, rủi ro thấp và quy trình thay lọc trực tiếp đã được đánh giá là đủ an toàn, housing tiêu chuẩn có thể là lựa chọn hợp lý. BIBO thường có chi phí đầu tư cao hơn, yêu cầu không gian thao tác lớn hơn và đòi hỏi quy trình vận hành nghiêm ngặt hơn.

Vì vậy, quyết định dùng BIBO Filter Housing nên dựa trên đánh giá rủi ro của lọc bẩn, không chỉ dựa trên mong muốn dùng thiết bị “cao cấp”. Cần xem sau thời gian vận hành bộ lọc sẽ chứa gì, tác nhân đó nguy hiểm ra sao, người thay lọc có thể bị phơi nhiễm không, khu vực bảo trì có nguy cơ ô nhiễm không và lọc thải sẽ được xử lý thế nào.

BIBO Filter Housing có giá trị lớn nhất khi nó được sử dụng đúng vị trí rủi ro. Khi đó, thiết bị không chỉ là một hộp chứa lọc mà là một phần trong chiến lược kiểm soát ô nhiễm và bảo vệ người vận hành.

Cấu tạo BIBO Filter Housing gồm những bộ phận nào?

BIBO Filter Housing gồm nhiều bộ phận phối hợp với nhau để vừa giữ bộ lọc trong hệ thống khí, vừa hỗ trợ thao tác thay lọc bằng túi an toàn. Bộ phận đầu tiên là thân housing. Housing là vỏ chứa lọc, thường được chế tạo từ vật liệu phù hợp với môi trường phòng sạch hoặc hệ thống HVAC. Với các ứng dụng yêu cầu vệ sinh và độ bền cao, housing có thể được làm từ inox hoặc thép sơn phủ tùy yêu cầu dự án.

Cửa thao tác là phần cho phép người vận hành tiếp cận bộ lọc khi cần thay. Trong BIBO Filter Housing, cửa thao tác phải kết hợp với miệng gắn túi. Miệng gắn túi là vị trí để gắn túi BIBO trước khi mở housing và tháo lọc. Kết cấu này phải đảm bảo túi được giữ chắc, không tuột và hạn chế rò rỉ trong quá trình thao tác.

Túi BIBO là bộ phận quan trọng nhất trong nguyên lý Bag In Bag Out. Túi dùng để bao kín bộ lọc bẩn trước khi đưa lọc ra khỏi housing. Túi cần có kích thước phù hợp với housing và bộ lọc, có độ bền phù hợp với thao tác kéo, giữ, xoay, niêm kín và vận chuyển lọc bẩn. Nếu túi không phù hợp, toàn bộ hiệu quả thay lọc an toàn có thể bị ảnh hưởng.

Vòng kẹp túi hoặc cơ cấu kẹp túi giúp cố định túi vào miệng housing. Đây là điểm kỹ thuật rất quan trọng. Nếu kẹp không chắc hoặc túi lắp không kín, khe hở có thể xuất hiện trong quá trình thay lọc. Khi đó, tác nhân ô nhiễm có thể phát tán ra ngoài, làm giảm hiệu quả containment.

Cơ cấu khóa lọc hoặc kẹp lọc có nhiệm vụ giữ bộ lọc đúng vị trí trong housing. Bộ lọc cần được ép sát vào gasket. Gasket là gioăng làm kín, giúp đảm bảo khí đi qua bộ lọc thay vì đi vòng qua khe hở. Nếu gasket không kín, dòng khí có thể bypass, tức đi vòng qua lọc. Điều này ảnh hưởng trực tiếp đến hiệu quả lọc và độ tin cậy của hệ thống.

Bộ lọc bên trong có thể là HEPA Filter, ULPA Filter, pre-filter, medium filter hoặc carbon filter tùy ứng dụng. Medium filter là lọc trung gian. Trong nhiều hệ thống nguy cơ cao, BIBO thường được dùng với HEPA hoặc ULPA vì các bộ lọc này giữ lại hạt mịn và có thể tích tụ tác nhân nguy hiểm sau quá trình vận hành.

Đồng hồ chênh áp là bộ phận theo dõi tình trạng lọc. Differential pressure là chênh áp. Khi bộ lọc bẩn, chênh áp thường tăng. Việc theo dõi chênh áp giúp nhà máy xác định xu hướng tắc lọc, thời điểm cần thay lọc và phát hiện các bất thường trong hệ thống.

Một số BIBO Filter Housing có cổng kiểm tra, cổng scan test hoặc cổng DOP/PAO test. Scan test là kiểm tra quét rò rỉ lọc. DOP/PAO test là kiểm tra rò rỉ bằng aerosol thử nghiệm. PAO là Poly Alpha Olefin, một loại aerosol thường dùng trong kiểm tra lọc. Các cổng này hỗ trợ kiểm tra độ kín của lọc và vị trí lắp lọc sau khi lắp đặt hoặc thay mới.

Ngoài các bộ phận trên, BIBO Filter Housing còn có đầu nối ống gió, giá đỡ, cơ cấu chống rung, khóa cửa, nhãn nhận diện, điểm tiếp cận bảo trì và các chi tiết phụ trợ khác. Hiệu quả của BIBO phụ thuộc vào độ kín tổng thể của toàn bộ cụm thiết bị. Một bộ lọc tốt nhưng housing rò, túi không kín hoặc cơ cấu kẹp không chắc thì hệ thống vẫn không đạt mục tiêu an toàn.

Vai trò của túi BIBO trong thay lọc an toàn

Túi BIBO là thành phần tạo nên sự khác biệt lớn nhất giữa BIBO Filter Housing và housing lọc thông thường. Nếu housing là phần chứa và giữ bộ lọc, thì túi BIBO là hàng rào vật lý giúp bao kín bộ lọc bẩn trước khi đưa lọc ra khỏi hệ thống. Nhờ túi này, người vận hành có thể giảm tiếp xúc trực tiếp với lọc bẩn trong quá trình thay lọc.

Trong quá trình vận hành, bộ lọc có thể giữ lại bụi, vi sinh, hoạt chất, hóa chất hoặc các tác nhân ô nhiễm khác. Khi thay lọc, nếu bộ lọc được kéo ra ngoài trực tiếp, các tác nhân này có thể phát tán. Túi BIBO giúp đưa bộ lọc vào một không gian bao kín hơn. Sau khi lọc nằm trong túi, túi được buộc, kẹp hoặc hàn kín trước khi đưa ra ngoài.

Túi BIBO không nên được xem là phụ kiện tùy tiện. Đây là một phần quan trọng của hệ thống containment. Túi phải phù hợp với kích thước housing, kích thước bộ lọc và cách thao tác. Nếu túi quá nhỏ, người vận hành có thể khó kéo lọc vào túi. Nếu túi quá mỏng hoặc không đủ bền, túi có thể rách khi thao tác. Nếu túi không tương thích với tác nhân ô nhiễm, tính an toàn của quy trình bị ảnh hưởng.

Túi cũng phải phù hợp với cơ cấu kẹp túi. Nếu túi không được kẹp kín vào miệng housing, khe hở có thể xuất hiện trong quá trình mở cửa hoặc kéo lọc. Khi đó, bụi hoặc tác nhân ô nhiễm có thể thoát ra. Vì vậy, trước khi thay lọc, người vận hành cần kiểm tra tình trạng túi, kích thước, độ nguyên vẹn và cách gắn túi vào housing.

Niêm kín túi cũng là một bước quan trọng. Tùy SOP của nhà máy, túi có thể được buộc, kẹp, hàn nhiệt hoặc niêm kín theo phương pháp phù hợp. Một số quy trình có thể yêu cầu hai điểm niêm kín để giảm nguy cơ rò rỉ trong vận chuyển và xử lý lọc thải.

Có thể nói, túi BIBO là nơi nguyên lý Bag In Bag Out trở thành thao tác thực tế. Nếu túi đúng, lắp đúng và niêm kín đúng, BIBO Filter Housing có thể hỗ trợ thay lọc an toàn hơn. Nếu túi sai, rách hoặc thao tác không đúng, hệ thống BIBO có thể mất đi phần lớn giá trị bảo vệ.

Nguyên lý thay lọc bằng túi an toàn của BIBO Filter Housing

Nguyên lý thay lọc bằng túi an toàn của BIBO Filter Housing dựa trên việc đưa bộ lọc bẩn ra khỏi hệ thống trong trạng thái được bao kín. Thay vì mở housing và kéo bộ lọc trực tiếp ra ngoài, người vận hành gắn túi vào housing, thao tác trong phạm vi túi và niêm kín túi trước khi tách lọc bẩn khỏi hệ thống.

Quy trình bắt đầu bằng bước chuẩn bị. Người vận hành cần chuẩn bị PPE, túi BIBO phù hợp, dụng cụ niêm kín túi, nhãn cảnh báo nếu cần, phương tiện chứa lọc thải và hồ sơ ghi nhận. PPE là Personal Protective Equipment, nghĩa là phương tiện bảo hộ cá nhân. Tùy loại tác nhân ô nhiễm, PPE có thể gồm găng tay, kính, khẩu trang, mặt nạ, quần áo bảo hộ hoặc thiết bị bảo vệ hô hấp.

Sau khi chuẩn bị, người vận hành kiểm tra housing, cửa thao tác, cơ cấu kẹp túi, tình trạng túi và khu vực xung quanh. Nếu SOP yêu cầu dừng quạt, cô lập đường khí, giảm áp hoặc khử nhiễm trước khi thay lọc, các bước này phải được thực hiện trước khi mở housing. SOP là Standard Operating Procedure, nghĩa là quy trình thao tác chuẩn.

Bước tiếp theo là gắn túi vào miệng housing. Túi phải được cố định chắc bằng vòng kẹp hoặc cơ cấu giữ túi. Khi túi đã được gắn đúng, người vận hành mở cửa thao tác trong phạm vi túi và tiếp cận bộ lọc bẩn. Bộ lọc được tháo khỏi cơ cấu khóa lọc, sau đó được kéo vào trong túi. Trong toàn bộ thao tác này, lọc bẩn không tiếp xúc trực tiếp với môi trường bên ngoài.

Khi bộ lọc bẩn đã nằm trong túi, túi được niêm kín. Tùy quy trình, túi có thể được buộc, kẹp, hàn kín hoặc niêm kín bằng phương pháp được phê duyệt. Một số hệ thống có thể yêu cầu hai điểm niêm kín và cắt giữa hai điểm để tách phần túi chứa lọc bẩn ra khỏi housing trong khi vẫn giữ phần còn lại được kiểm soát.

Sau khi túi chứa lọc bẩn được tách ra, lọc thải cần được xử lý theo loại tác nhân ô nhiễm. Nếu lọc chứa hoạt chất, vi sinh, hóa chất hoặc bụi độc, không nên xử lý như rác thông thường. Cần tuân thủ quy định an toàn, môi trường, GMP, biosafety hoặc quy trình nội bộ của nhà máy.

Bộ lọc mới sau đó được đưa vào và lắp đặt đúng vị trí. Cần kiểm tra hướng lắp, vị trí gasket, cơ cấu khóa lọc và độ kín. Sau khi lắp lọc mới, nhà máy có thể cần kiểm tra chênh áp, kiểm tra rò rỉ HEPA hoặc scan test tùy yêu cầu. Nếu hệ thống phục vụ khu vực nguy cơ cao, các bước kiểm tra sau thay lọc càng quan trọng.

Nguyên lý BIBO không phải là làm cho bộ lọc sạch hơn, mà là làm cho quá trình thay lọc an toàn hơn. Thiết bị tạo lớp ngăn cách giữa bộ lọc bẩn và môi trường bên ngoài. Tuy nhiên, hiệu quả phụ thuộc vào thiết bị, túi, SOP, PPE, kỹ năng người vận hành, độ kín housing và cách xử lý lọc thải. Một hệ thống BIBO tốt vẫn cần con người thao tác đúng và hồ sơ kiểm soát đầy đủ.

BIBO Filter Housing hỗ trợ containment như thế nào?

BIBO Filter Housing hỗ trợ containment bằng cách kiểm soát tốt hơn giai đoạn tháo lọc bẩn ra khỏi hệ thống. Trong quá trình vận hành bình thường, bộ lọc giữ lại các tác nhân ô nhiễm trong dòng khí. Nhưng khi lọc cần được thay thế, những tác nhân đã tích tụ trên lọc có thể bị phát tán nếu thao tác không đúng. BIBO Filter Housing giúp giảm rủi ro này thông qua cơ chế bag out.

Containment là khả năng kiểm soát tác nhân ô nhiễm trong phạm vi cho phép. Trong phòng sạch, containment có thể liên quan đến áp suất phòng, luồng khí, thiết bị thao tác, hệ thống hút, hệ thống lọc và cả quy trình bảo trì. BIBO không kiểm soát toàn bộ containment của phòng sạch, nhưng nó đóng vai trò quan trọng tại điểm thay lọc, nơi rủi ro phát tán thường cao.

Vai trò đầu tiên là operator protection, nghĩa là bảo vệ người vận hành. Khi thay lọc, người vận hành ở rất gần bộ lọc bẩn. Nếu lọc chứa hoạt chất dược phẩm, vi sinh, bụi độc hoặc hóa chất, phơi nhiễm có thể xảy ra qua hô hấp, tiếp xúc da hoặc bám dính trên trang phục. BIBO giúp người vận hành thao tác qua túi, giảm tiếp xúc trực tiếp với lọc bẩn.

Vai trò thứ hai là environmental protection, nghĩa là bảo vệ môi trường xung quanh. Nếu bụi hoặc tác nhân ô nhiễm phát tán ra khu bảo trì, chúng có thể bám lên sàn, tường, dụng cụ, xe đẩy hoặc thiết bị lân cận. Từ đó, ô nhiễm có thể lan sang các khu vực khác. Khi lọc bẩn được đưa vào túi và niêm kín, rủi ro phát tán ra môi trường xung quanh được giảm.

Vai trò thứ ba là contamination control, nghĩa là kiểm soát ô nhiễm. Trong GMP hoặc phòng sạch nguy cơ cao, kiểm soát ô nhiễm không chỉ dừng ở sản xuất mà còn bao gồm bảo trì và xử lý chất thải. Nếu thay lọc làm phát tán tác nhân ô nhiễm, hệ thống kiểm soát có thể bị gián đoạn. BIBO giúp lấp khoảng trống này trong vòng đời vận hành của hệ thống lọc khí.

Tuy nhiên, BIBO chỉ là một phần của chiến lược containment. Với tác nhân sinh học, có thể cần khử nhiễm trước khi thay lọc. Với hóa chất độc, cần quy trình xử lý chất thải và bảo hộ phù hợp. Với hoạt chất nguy cơ cao hoặc thuốc độc tế bào, có thể cần bao gói nhiều lớp, PPE chuyên dụng, kiểm soát phơi nhiễm và hồ sơ bảo trì nghiêm ngặt.

Vì vậy, BIBO Filter Housing không nên được xem là giải pháp đơn lẻ tự động đảm bảo an toàn tuyệt đối. Thiết bị chỉ hiệu quả khi đi cùng đánh giá rủi ro, SOP, PPE, đào tạo, kiểm tra định kỳ, xử lý lọc thải và hồ sơ vận hành rõ ràng.

BIBO Filter Housing thường được lắp ở đâu trong hệ thống phòng sạch?

BIBO Filter Housing thường được lắp tại những vị trí mà bộ lọc sau vận hành có thể chứa tác nhân nguy hiểm hoặc việc thay lọc trực tiếp có thể tạo rủi ro cho người vận hành và môi trường. Một vị trí phổ biến là đường khí thải từ các khu vực nguy cơ cao. Nếu phòng thao tác với hoạt chất, vi sinh, bụi độc hoặc hóa chất có hệ thống hút khí ra ngoài, bộ lọc trên đường khí thải có thể cần BIBO Filter Housing để thay lọc an toàn.

BIBO cũng có thể được lắp trên đường khí hồi. Return air là khí hồi, tức dòng khí được đưa trở lại hệ thống xử lý không khí. Nếu khí hồi đến từ khu vực có khả năng mang theo bụi hoạt chất, aerosol hoặc tác nhân sinh học, bộ lọc trên đường khí hồi có thể tích tụ tác nhân cần kiểm soát. Trong trường hợp này, BIBO giúp quá trình thay lọc được kiểm soát tốt hơn.

Một vị trí khác là trong AHU. AHU là Air Handling Unit, nghĩa là bộ xử lý không khí. BIBO có thể được tích hợp trong cụm lọc của AHU nếu AHU phục vụ khu vực nguy cơ cao. Tuy nhiên, không phải mọi AHU đều cần BIBO. Nếu AHU chỉ phục vụ khu vực rủi ro thấp hoặc chỉ xử lý bụi thông thường, housing tiêu chuẩn có thể đủ.

BIBO Filter Housing cũng có thể được lắp trên ductwork. Ductwork là hệ thống ống gió. Khi lắp BIBO trên đường ống gió, cần quan tâm đến vị trí tiếp cận, hướng mở cửa, không gian gắn túi, độ kín kết nối, giá đỡ và khả năng kiểm tra sau lắp đặt. Nếu housing được đặt ở vị trí quá chật, quá cao hoặc bị che bởi thiết bị khác, quy trình thay lọc sẽ khó thực hiện đúng.

Trong nhà máy dược phẩm, BIBO Filter Housing có thể được lắp tại hệ thống khí thải của khu cân hoạt chất, khu sản xuất thuốc độc tế bào, khu thao tác nguyên liệu nguy cơ cao hoặc khu vực có yêu cầu kiểm soát nhiễm chéo nghiêm ngặt. Trong phòng thí nghiệm, thiết bị có thể được lắp tại hệ thống khí thải của phòng an toàn sinh học, khu xử lý mẫu nguy cơ hoặc phòng có aerosol nguy hiểm.

Điều quan trọng là không phải mọi vị trí lắp lọc đều cần BIBO. Quyết định cần dựa trên bản chất dòng khí đi qua lọc và rủi ro của bộ lọc bẩn sau vận hành. Nếu bộ lọc chỉ xử lý bụi thông thường ở khu vực rủi ro thấp, BIBO có thể không cần thiết. Nếu bộ lọc có thể chứa tác nhân nguy hiểm, BIBO nên được xem xét từ giai đoạn thiết kế.

Ứng dụng BIBO Filter Housing trong nhà máy dược phẩm

Trong nhà máy dược phẩm, BIBO Filter Housing thường được sử dụng tại những khu vực mà bộ lọc có thể giữ lại hoạt chất, bụi nguy cơ hoặc tác nhân cần kiểm soát. API là Active Pharmaceutical Ingredient, nghĩa là hoạt chất dược phẩm. Với API dạng bột, đặc biệt là hoạt chất mạnh hoặc có giới hạn phơi nhiễm thấp, bụi hoạt chất có thể tích tụ trên bộ lọc của hệ thống hút, khí thải hoặc khí hồi.

Một ứng dụng quan trọng là khu thao tác API. Nếu hệ thống khí trong khu vực này có HEPA Filter để giữ bụi hoạt chất, bộ lọc sau vận hành có thể trở thành nguồn phơi nhiễm khi thay lọc. BIBO Filter Housing giúp đưa lọc bẩn vào túi trước khi tháo ra, giảm tiếp xúc trực tiếp cho đội bảo trì.

Ứng dụng khác là phòng cân nguyên liệu nguy cơ cao. Khu cân thường phát sinh bụi khi mở bao, đổ bột, cân định lượng và chuyển nguyên liệu vào thùng chứa. Nếu hệ thống hút hoặc lọc khí của khu cân giữ lại bụi nguy cơ, quá trình thay lọc cần được kiểm soát. BIBO giúp giảm phát tán bụi trong giai đoạn bảo trì.

Trong khu sản xuất thuốc độc tế bào hoặc các sản phẩm có hoạt tính mạnh, BIBO càng có ý nghĩa. Bộ lọc trong những khu vực này có thể chứa tác nhân nguy hiểm. Nếu tháo lọc trực tiếp, người vận hành có thể bị phơi nhiễm. BIBO Filter Housing giúp tạo hàng rào vật lý bằng túi, hỗ trợ kiểm soát tốt hơn rủi ro này.

BIBO cũng có thể được tích hợp trong hệ thống HVAC của khu vực có nguy cơ nhiễm chéo. GMP là Good Manufacturing Practice, nghĩa là thực hành sản xuất tốt. Trong môi trường GMP, thay lọc không chỉ là hoạt động kỹ thuật mà còn là hoạt động cần có quy trình, hồ sơ, đánh giá rủi ro và tiêu chí nghiệm thu. Nếu bộ lọc có thể chứa hoạt chất hoặc tác nhân nguy cơ, việc thay lọc phải được kiểm soát chặt chẽ.

Không phải mọi khu dược phẩm đều bắt buộc dùng BIBO. Nếu bộ lọc chỉ xử lý khí cấp sạch thông thường và không tích tụ tác nhân nguy hiểm đáng kể, housing tiêu chuẩn có thể phù hợp. Tuy nhiên, với đường khí thải, khí hồi hoặc khu vực có bụi hoạt chất, BIBO Filter Housing nên được xem xét trong quá trình thiết kế và lựa chọn thiết bị.

Ứng dụng BIBO Filter Housing trong phòng thí nghiệm và khu vực nguy cơ cao

Trong phòng thí nghiệm an toàn sinh học, BIBO Filter Housing được sử dụng khi bộ lọc có khả năng tích tụ vi sinh, aerosol hoặc tác nhân sinh học nguy cơ. Biosafety là an toàn sinh học. Aerosol là hạt khí dung hoặc hạt lơ lửng trong không khí. Khi các tác nhân này bị giữ lại trên lọc, bộ lọc bẩn cần được xử lý như một nguồn nguy cơ tiềm ẩn.

Các khu nghiên cứu vi sinh, phòng xét nghiệm, khu xử lý mẫu nguy cơ hoặc phòng nghiên cứu sinh học có thể tạo ra dòng khí thải chứa hạt sinh học. Nếu hệ thống khí thải có HEPA Filter, bộ lọc sau vận hành có thể chứa vi sinh hoặc vật liệu sinh học. BIBO Filter Housing giúp thao tác tháo lọc diễn ra trong túi, giảm phát tán ra phòng hoặc khu bảo trì.

Trong phòng thí nghiệm hóa chất độc hại, BIBO có thể được sử dụng nếu hệ thống có bộ lọc hạt hoặc bộ lọc hấp phụ cần thay an toàn. Tuy nhiên, cần phân biệt rõ: nếu rủi ro chính là hơi hóa chất hoặc khí độc, BIBO không thay thế Fume Hood hoặc hệ thống xử lý khí chuyên dụng. Fume Hood là tủ hút hóa chất. BIBO hỗ trợ thay lọc an toàn, không phải là giải pháp xử lý mọi loại hơi độc.

BIBO Filter Housing cũng phù hợp với các khu vực xử lý mẫu nguy cơ cao, nơi bộ lọc có thể tích tụ bụi độc, hạt nguy hiểm hoặc tác nhân cần kiểm soát. Khi thay lọc, cơ chế bag out giúp đưa lọc bẩn ra ngoài trong túi kín, giảm tiếp xúc trực tiếp và giảm nguy cơ ô nhiễm thứ cấp.

Với tác nhân sinh học hoặc hóa chất độc, BIBO có thể cần kết hợp với khử nhiễm, PPE và quy trình xử lý chất thải đặc biệt. Tùy quy định nội bộ, bộ lọc hoặc housing có thể phải được khử nhiễm trước khi tháo. Túi chứa lọc bẩn cũng có thể cần nhãn cảnh báo, bao gói kép hoặc xử lý theo quy định chất thải nguy hại.

Vì vậy, trong phòng thí nghiệm và khu vực nguy cơ cao, BIBO Filter Housing không chỉ là thiết bị cơ khí. Nó là một phần của chiến lược an toàn, giúp giảm rủi ro khi bộ lọc đã tích tụ tác nhân nguy hiểm và cần được thay thế.

Khi nào nên sử dụng BIBO Filter Housing?

Nên sử dụng BIBO Filter Housing khi bộ lọc có khả năng chứa tác nhân nguy hiểm hoặc khi việc tháo lọc trực tiếp có thể tạo rủi ro cho người vận hành, khu vực bảo trì hoặc môi trường bên ngoài. Đây là nguyên tắc cốt lõi khi quyết định có cần BIBO hay không.

Trường hợp đầu tiên là khi bộ lọc có thể chứa bụi độc hoặc hạt nguy cơ cao. Nếu phòng sạch hoặc phòng thí nghiệm tạo ra bụi có tính độc, gây kích ứng, gây mẫn cảm hoặc cần kiểm soát phát tán, bộ lọc bẩn không nên được xử lý như lọc thông thường. BIBO giúp giảm nguy cơ phát tán trong quá trình tháo lọc.

Trường hợp thứ hai là hệ thống liên quan đến hoạt chất dược phẩm. Với API dạng bột, đặc biệt là hoạt chất mạnh hoặc có giới hạn phơi nhiễm thấp, bộ lọc có thể tích tụ bụi hoạt chất. Nếu thay lọc trực tiếp, người vận hành có thể bị phơi nhiễm. BIBO Filter Housing giúp kiểm soát tốt hơn điểm rủi ro này.

Trường hợp thứ ba là khu vực có tác nhân sinh học. Nếu bộ lọc có thể giữ vi sinh, aerosol hoặc vật liệu sinh học nguy cơ, BIBO nên được xem xét như một phần của chiến lược biosafety. Tùy mức độ rủi ro, nhà máy hoặc phòng thí nghiệm có thể cần thêm khử nhiễm và quy trình xử lý chất thải chuyên biệt.

Trường hợp thứ tư là hệ thống khí thải nguy cơ cao. Nếu khí thải cần được lọc trước khi thải ra môi trường, bộ lọc trên đường khí thải có thể chứa tác nhân cần kiểm soát. BIBO Filter Housing giúp thay lọc an toàn hơn trong giai đoạn bảo trì.

Tuy nhiên, không phải mọi hệ thống HEPA đều bắt buộc dùng BIBO. Nếu hệ thống chỉ lọc bụi thông thường, rủi ro thấp và quy trình thay lọc tiêu chuẩn đã đủ an toàn, housing thường có thể phù hợp hơn. BIBO có chi phí đầu tư cao hơn, cần không gian thao tác lớn hơn và yêu cầu người vận hành được đào tạo kỹ hơn.

Quyết định nên dựa trên risk assessment, nghĩa là đánh giá rủi ro. Đánh giá này cần xem xét loại tác nhân ô nhiễm, mức độ nguy hiểm, đường phơi nhiễm, vị trí bộ lọc, tần suất thay lọc, người thao tác, PPE, xử lý lọc thải, yêu cầu GMP, biosafety hoặc tiêu chuẩn nội bộ.

Nói ngắn gọn, nên sử dụng BIBO Filter Housing khi rủi ro của bộ lọc bẩn đủ lớn để cần cơ chế thay lọc bằng túi an toàn. Không nên chọn BIBO chỉ vì thiết bị nghe “cao cấp”, nhưng cũng không nên bỏ qua BIBO khi bộ lọc có thể trở thành nguồn phát tán nguy hiểm.

Tiêu chí lựa chọn BIBO Filter Housing phù hợp

Tiêu chí đầu tiên khi lựa chọn BIBO Filter Housing là loại tác nhân ô nhiễm mà bộ lọc có thể giữ lại. Nếu tác nhân là bụi thông thường, yêu cầu có thể đơn giản hơn. Nếu tác nhân là hoạt chất dược phẩm, vi sinh, aerosol, bụi độc, hóa chất nguy hiểm hoặc thuốc độc tế bào, thiết bị cần đáp ứng yêu cầu containment phù hợp hơn.

Tiêu chí thứ hai là mức độ nguy hiểm của lọc bẩn. Không chỉ cần xem hệ thống đang lọc loại khí gì, mà cần xem sau một thời gian vận hành bộ lọc sẽ chứa gì. Một bộ lọc mới có thể an toàn, nhưng bộ lọc đã sử dụng có thể trở thành nguồn nguy cơ. Đây là điểm quan trọng trong lựa chọn BIBO.

Tiêu chí thứ ba là vị trí lắp đặt. BIBO Filter Housing có thể lắp trên đường khí thải, đường khí hồi, ductwork hoặc trong AHU. Mỗi vị trí có yêu cầu khác nhau về không gian thao tác, hướng mở cửa, áp suất hệ thống, độ kín kết nối và khả năng bảo trì. Nếu vị trí lắp đặt không thuận tiện, thao tác thay lọc an toàn sẽ khó thực hiện.

Tiêu chí thứ tư là lưu lượng gió và áp suất hệ thống. Housing phải phù hợp với lưu lượng khí đi qua, trở lực của bộ lọc và điều kiện áp suất vận hành. Nếu chọn housing không đúng kích thước, hệ thống có thể bị tổn thất áp suất lớn hoặc không đạt lưu lượng yêu cầu.

Tiêu chí thứ năm là cấp lọc HEPA hoặc ULPA. Cần xác định bộ lọc dùng cấp nào, kích thước ra sao, có cần nhiều cấp lọc không, có cần pre-filter hoặc carbon filter không. Nếu hệ thống cần HEPA leak test hoặc scan test, housing phải có cổng kiểm tra phù hợp.

Tiêu chí thứ sáu là vật liệu housing và độ kín. Housing phải có vật liệu phù hợp với môi trường sử dụng, bề mặt dễ vệ sinh, kết cấu chắc chắn và độ kín tốt. Gasket, cửa thao tác, cơ cấu khóa lọc và vị trí gắn túi đều phải được thiết kế để hạn chế rò rỉ.

Tiêu chí thứ bảy là túi BIBO và cơ cấu kẹp túi. Túi phải đúng kích thước, đủ bền và phù hợp với tác nhân ô nhiễm. Cơ cấu kẹp túi phải chắc chắn, dễ thao tác và giữ túi kín trong quá trình thay lọc. Nếu túi hoặc kẹp không đạt, nguyên lý Bag In Bag Out sẽ bị ảnh hưởng.

Tiêu chí tiếp theo là không gian bảo trì. BIBO thường cần nhiều không gian hơn housing thông thường vì người vận hành phải gắn túi, kéo lọc ra, niêm kín túi và đưa lọc bẩn ra ngoài. Không gian này cần được tính từ giai đoạn thiết kế, không nên để đến khi lắp đặt xong mới xử lý.

Tiêu chí cuối cùng là hồ sơ nghiệm thu, SOP và phương án xử lý lọc thải. BIBO Filter Housing không chỉ là thiết bị cơ khí mà là một phần của quy trình vận hành an toàn. Cần có hướng dẫn thay lọc, đào tạo người vận hành, biên bản kiểm tra và quy định xử lý lọc bẩn.

Với vai trò là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, Thiết bị phòng sạch VCR có thể hỗ trợ tư vấn lựa chọn BIBO Filter Housing phù hợp với từng dự án, dựa trên loại tác nhân ô nhiễm, layout HVAC, yêu cầu thay lọc bằng túi an toàn và tiêu chí nghiệm thu thực tế.

Lưu ý khi lắp đặt BIBO Filter Housing

Lắp đặt BIBO Filter Housing cần được tính toán từ giai đoạn thiết kế hệ thống HVAC hoặc ductwork. Đây không phải là thiết bị có thể đặt ở bất kỳ vị trí nào miễn là vừa kích thước. Vì BIBO liên quan trực tiếp đến thao tác thay lọc bằng túi, vị trí lắp đặt phải thuận tiện cho người vận hành tiếp cận, thao tác và xử lý lọc thải.

Lưu ý đầu tiên là vị trí housing trên ductwork hoặc AHU. BIBO nên được đặt tại vị trí dễ tiếp cận, có đủ khoảng trống phía trước cửa thao tác và không bị cản bởi tường, ống gió, giá đỡ hoặc thiết bị khác. Nếu housing đặt quá cao hoặc quá sát vật cản, người vận hành có thể không gắn túi hoặc kéo lọc ra đúng cách.

Lưu ý thứ hai là hướng thao tác thay lọc. Cửa housing phải mở về hướng thuận tiện. Miệng gắn túi phải nằm ở vị trí người vận hành có thể thao tác an toàn. Nếu hướng mở cửa không phù hợp, quá trình thay lọc có thể trở nên khó khăn, đặc biệt khi bộ lọc lớn hoặc nặng.

Lưu ý thứ ba là không gian gắn túi và xử lý túi chứa lọc bẩn. BIBO Filter Housing thường cần nhiều không gian thao tác hơn housing thông thường. Người vận hành cần chỗ để gắn túi, kéo lọc vào túi, niêm kín túi và di chuyển túi chứa lọc bẩn. Nếu không chừa đủ không gian, quy trình thay lọc bằng túi an toàn có thể không thực hiện đúng.

Lưu ý thứ tư là độ kín kết nối ống gió. Housing phải được kết nối kín với hệ thống ống gió hoặc AHU. Nếu mối nối rò rỉ, khí có thể đi ngoài đường kiểm soát, ảnh hưởng đến hiệu quả lọc và containment. Các điểm nối cần được kiểm tra sau lắp đặt.

Lưu ý thứ năm là giá đỡ và chống rung. BIBO Filter Housing có thể có trọng lượng lớn, đặc biệt khi lắp bộ lọc lớn hoặc nhiều cấp lọc. Giá đỡ phải đủ chắc và không làm biến dạng housing. Rung động từ quạt hoặc hệ thống ống gió cũng cần được kiểm soát để tránh ảnh hưởng đến độ kín và tuổi thọ lọc.

Lưu ý thứ sáu là vị trí đồng hồ chênh áp và cổng kiểm tra. Đồng hồ chênh áp cần dễ quan sát. Cổng scan test, DOP/PAO test hoặc các cổng kiểm tra khác cần dễ tiếp cận. Nếu các vị trí này bị che khuất, việc nghiệm thu và bảo trì sẽ gặp khó khăn.

Lắp đặt đúng BIBO Filter Housing không chỉ là lắp thiết bị vào đúng đường khí. Đó là bố trí một điểm thao tác bảo trì an toàn, nơi người vận hành có thể thay lọc theo SOP mà không tạo thêm rủi ro phát tán.

Kiểm tra và nghiệm thu BIBO Filter Housing cần chú ý gì?

Nghiệm thu BIBO Filter Housing cần kiểm tra cả thiết bị, bộ lọc, cơ chế thay lọc và khả năng thao tác thực tế. Không nên chỉ kiểm tra bộ lọc HEPA đạt hay không mà bỏ qua housing, túi, kẹp túi, gioăng, cửa thao tác và không gian bảo trì.

Bước đầu tiên là kiểm tra ngoại quan, vật liệu và kích thước. Housing cần đúng bản vẽ, đúng vật liệu, đúng vị trí lắp đặt và không có biến dạng. Bề mặt phải hoàn thiện tốt, dễ vệ sinh và không có khe hở bất thường. Nếu housing bị cong vênh, cửa và gioăng có thể không kín.

Bước thứ hai là kiểm tra cửa thao tác, miệng gắn túi và cơ cấu kẹp túi. Cửa phải đóng mở ổn định. Miệng gắn túi phải phù hợp với túi BIBO. Cơ cấu kẹp túi phải giữ túi chắc và hạn chế rò rỉ. Đây là phần rất quan trọng vì nó liên quan trực tiếp đến nguyên lý Bag In Bag Out.

Bước thứ ba là kiểm tra túi BIBO. Túi cần đúng kích thước, không rách, không thủng và phù hợp với cách thao tác. Nếu dự án có yêu cầu đặc biệt về tác nhân ô nhiễm, túi cũng cần phù hợp với tác nhân đó. Túi không đạt có thể làm giảm hiệu quả containment.

Bước thứ tư là kiểm tra gioăng và cơ cấu khóa lọc. Bộ lọc phải được lắp đúng vị trí, ép kín vào gasket và không bị lệch. Nếu lọc không kín, khí có thể bypass qua khe hở. Điều này ảnh hưởng đến hiệu quả lọc và độ tin cậy của hệ thống.

Bước thứ năm là kiểm tra đồng hồ chênh áp, hướng khí và cổng kiểm tra. Chênh áp giúp theo dõi tình trạng lọc. Hướng khí phải đúng thiết kế. Cổng HEPA leak test, scan test hoặc DOP/PAO test nếu có cần dễ tiếp cận và sử dụng được.

Nếu dự án yêu cầu, cần thực hiện HEPA leak test hoặc scan test. HEPA leak test là kiểm tra rò rỉ lọc HEPA. Scan test là kiểm tra quét rò rỉ lọc. DOP/PAO test là kiểm tra bằng aerosol thử nghiệm. Các phép kiểm này giúp xác nhận bộ lọc và vị trí lắp lọc không rò.

Một phần nghiệm thu rất quan trọng là thao tác thay lọc mô phỏng. Đội nghiệm thu nên kiểm tra xem có đủ không gian để gắn túi, mở cửa, tháo lọc, kéo lọc vào túi, niêm kín túi và đưa túi lọc bẩn ra ngoài hay không. Nếu thao tác mô phỏng khó thực hiện, khi thay lọc thật rủi ro sẽ cao hơn.

Hồ sơ bàn giao cần gồm bản vẽ, thông số kỹ thuật, chứng từ lọc, hướng dẫn vận hành, hướng dẫn thay lọc, kết quả kiểm tra, biên bản nghiệm thu và khuyến nghị bảo trì. Với BIBO Filter Housing, hồ sơ rất quan trọng vì thiết bị liên quan đến an toàn bảo trì và containment.

Vận hành và thay lọc bằng BIBO Filter Housing cần lưu ý gì?

Vận hành và thay lọc bằng BIBO Filter Housing cần tuân thủ SOP nội bộ của từng nhà máy. Nội dung dưới đây chỉ trình bày nguyên tắc chung, không thay thế quy trình chính thức. Mỗi loại tác nhân ô nhiễm, mỗi cấp độ rủi ro và mỗi thiết kế BIBO có thể yêu cầu thao tác khác nhau.

Trước khi thay lọc, cần chuẩn bị đầy đủ PPE, túi BIBO phù hợp, dụng cụ niêm kín túi, nhãn cảnh báo nếu cần, phương tiện chứa lọc thải và hồ sơ ghi nhận. Người vận hành cần biết bộ lọc có thể chứa tác nhân gì, mức độ nguy hiểm ra sao và lọc thải cần xử lý theo quy định nào.

Trước khi mở housing, cần kiểm tra tình trạng hệ thống. Nếu SOP yêu cầu dừng quạt, cô lập đường khí, giảm áp hoặc khử nhiễm, các bước này phải được thực hiện đầy đủ. Không nên tự ý thay đổi trình tự thao tác khi chưa có đánh giá và phê duyệt phù hợp.

Khi gắn túi vào miệng housing, phải đảm bảo túi được cố định đúng bằng cơ cấu kẹp. Túi không được rách, thủng, sai kích thước hoặc lắp lệch. Sau khi túi được gắn, người vận hành mới mở cửa thao tác và tháo lọc trong phạm vi túi.

Bộ lọc bẩn cần được kéo vào túi cẩn thận, tránh va đập mạnh hoặc làm bụi bám trên lọc bị xáo trộn quá mức. Khi lọc đã nằm trong túi, túi được buộc, kẹp hoặc hàn kín theo SOP. Nếu quy trình yêu cầu bao gói kép, cần thực hiện đúng để giảm rủi ro trong vận chuyển và xử lý.

Lọc thải phải được xử lý theo loại tác nhân ô nhiễm. Nếu lọc chứa tác nhân sinh học, cần tuân thủ quy định chất thải sinh học. Nếu lọc chứa hoạt chất dược phẩm hoặc hóa chất, cần tuân thủ quy định an toàn, môi trường và GMP. Không nên xử lý lọc thải như rác thông thường nếu lọc có khả năng chứa tác nhân nguy hiểm.

Sau khi tháo lọc cũ, bộ lọc mới được lắp vào đúng hướng, đúng vị trí và đúng cơ cấu khóa. Cần kiểm tra gioăng, chênh áp và trạng thái vận hành sau khi lắp. Nếu yêu cầu, cần thực hiện HEPA leak test hoặc kiểm tra liên quan trước khi đưa hệ thống trở lại vận hành chính thức.

Tất cả hoạt động thay lọc cần được ghi hồ sơ. Hồ sơ nên có ngày thay, người thực hiện, mã lọc cũ, mã lọc mới, tình trạng lọc, chênh áp trước và sau thay, kết quả kiểm tra, phương án xử lý lọc thải và bất kỳ sai lệch nào phát sinh. Trong GMP và khu vực nguy cơ cao, hồ sơ là bằng chứng quan trọng cho thấy hoạt động bảo trì được kiểm soát.

Những sai lầm thường gặp khi chọn và sử dụng BIBO Filter Housing

Sai lầm đầu tiên là chọn BIBO chỉ vì nghĩ đây là thiết bị cao cấp. BIBO Filter Housing chỉ thực sự cần thiết khi rủi ro của bộ lọc bẩn yêu cầu cơ chế thay lọc an toàn hơn. Nếu không đánh giá rủi ro, nhà máy có thể đầu tư không đúng chỗ hoặc chọn cấu hình không phù hợp.

Sai lầm thứ hai là không đánh giá rủi ro của lọc bẩn. Nhiều người chỉ xem bộ lọc mới hoặc dòng khí khi hệ thống vận hành, nhưng không xem sau thời gian sử dụng bộ lọc sẽ chứa những gì. Quyết định dùng BIBO phải dựa trên trạng thái lọc bẩn, không chỉ trạng thái lọc mới.

Sai lầm thứ ba là nhầm BIBO với HEPA Filter. BIBO không phải là bộ lọc. BIBO là housing và cơ chế thay lọc bằng túi. Nếu cần hiệu suất lọc, phải chọn đúng HEPA hoặc ULPA. Nếu cần thay lọc an toàn, mới xét đến BIBO Filter Housing.

Sai lầm thứ tư là chọn sai kích thước housing. Nếu housing không phù hợp với lưu lượng gió, kích thước lọc, áp suất hệ thống hoặc không gian lắp đặt, thiết bị có thể khó vận hành hoặc không đạt thông số kỹ thuật.

Sai lầm thứ năm là không chừa không gian thao tác. BIBO cần khoảng trống để gắn túi, kéo lọc ra, niêm kín túi và đưa lọc bẩn ra ngoài. Nếu housing đặt sát tường hoặc bị che bởi thiết bị khác, quy trình thay lọc an toàn có thể không thực hiện đúng.

Sai lầm thứ sáu là dùng túi không phù hợp. Túi quá mỏng, sai kích thước, không đủ bền hoặc không phù hợp với tác nhân ô nhiễm có thể làm tăng rủi ro. Túi BIBO là một phần quan trọng của hệ thống, không phải vật tư phụ tùy tiện.

Sai lầm thứ bảy là không kiểm tra độ kín housing, gioăng và cơ cấu kẹp. Một hệ thống có tên BIBO nhưng housing rò, gioăng hở hoặc kẹp túi không chắc thì không thể đạt mục tiêu containment.

Sai lầm cuối cùng là không đào tạo người vận hành, không có SOP và không ghi hồ sơ. BIBO chỉ hiệu quả khi thiết bị đúng, túi đúng, thao tác đúng, người vận hành được đào tạo và hồ sơ được kiểm soát. Nghĩ rằng BIBO tự động an toàn là sai lầm lớn nhất trong vận hành thiết bị này.

FAQ – Câu hỏi thường gặp về BIBO Filter Housing

Câu hỏi: BIBO Filter Housing là gì?

BIBO Filter Housing là vỏ hoặc hộp chứa lọc được thiết kế theo nguyên lý Bag In Bag Out, giúp thay bộ lọc bẩn bằng túi an toàn. Thiết bị hỗ trợ hạn chế phát tán tác nhân ô nhiễm khi thay HEPA Filter, ULPA Filter hoặc các bộ lọc nguy cơ cao.

Câu hỏi: BIBO là viết tắt của từ gì?

BIBO là viết tắt của Bag In Bag Out. “Bag In” có thể hiểu là đưa túi hoặc bộ lọc mới vào quy trình thao tác an toàn. “Bag Out” là đưa bộ lọc bẩn ra ngoài bằng túi kín.

Câu hỏi: Bag In Bag Out nghĩa là gì?

Bag In Bag Out nghĩa là thao tác đưa vào và đưa ra bằng túi. Trong hệ thống lọc khí, thuật ngữ này chỉ phương pháp thay lọc bằng cách bao kín bộ lọc bẩn trong túi trước khi lấy ra khỏi housing.

Câu hỏi: Filter Housing là gì?

Filter Housing là vỏ hoặc hộp chứa bộ lọc trong hệ thống khí. Housing giúp giữ bộ lọc đúng vị trí, kết nối với hệ thống ống gió hoặc AHU và đảm bảo khí đi qua bộ lọc theo thiết kế.

Câu hỏi: BIBO Filter Housing có phải là HEPA Filter không?

Không. BIBO Filter Housing không phải là HEPA Filter. BIBO là housing và cơ chế thay lọc bằng túi an toàn. Bên trong BIBO có thể lắp HEPA Filter, ULPA Filter hoặc các cấp lọc khác tùy yêu cầu.

Câu hỏi: BIBO Filter Housing dùng để làm gì?

BIBO Filter Housing dùng để chứa bộ lọc và hỗ trợ thay lọc bẩn an toàn hơn. Thiết bị giúp giảm tiếp xúc trực tiếp với lọc bẩn và hạn chế phát tán bụi, vi sinh, hoạt chất, hóa chất hoặc tác nhân ô nhiễm ra môi trường xung quanh.

Câu hỏi: BIBO Filter Housing khác HEPA Housing thông thường ở đâu?

HEPA Housing thông thường chủ yếu dùng để lắp và giữ bộ lọc. BIBO Filter Housing có thêm cơ chế túi an toàn, miệng gắn túi và thao tác bag out để đưa lọc bẩn ra ngoài trong điều kiện kiểm soát tốt hơn.

Câu hỏi: Khi nào cần dùng BIBO Filter Housing?

Nên dùng BIBO Filter Housing khi bộ lọc có thể chứa bụi độc, hoạt chất dược phẩm, vi sinh, aerosol, hóa chất nguy hiểm, thuốc độc tế bào hoặc tác nhân cần containment. Quyết định nên dựa trên đánh giá rủi ro của lọc bẩn.

Câu hỏi: BIBO Filter Housing có dùng cho ULPA Filter không?

Có. BIBO Filter Housing có thể dùng cho ULPA Filter nếu hệ thống được thiết kế phù hợp. Ngoài ULPA, thiết bị cũng có thể dùng cho HEPA Filter hoặc các cấp lọc khác tùy ứng dụng.

Câu hỏi: Thay lọc bằng BIBO có cần PPE không?

Có. BIBO giúp giảm rủi ro nhưng không thay thế PPE. Người vận hành vẫn cần sử dụng phương tiện bảo hộ cá nhân phù hợp với loại tác nhân ô nhiễm và SOP của nhà máy.

Câu hỏi: Cần kiểm tra gì khi nghiệm thu BIBO Filter Housing?

Cần kiểm tra housing, vật liệu, độ kín, cửa thao tác, miệng gắn túi, cơ cấu kẹp túi, túi BIBO, gioăng, khóa lọc, đồng hồ chênh áp, cổng kiểm tra, HEPA leak test hoặc scan test nếu yêu cầu, và thao tác thay lọc mô phỏng.

Câu hỏi: Nhà thầu cần lưu ý gì khi chọn BIBO Filter Housing?

Nhà thầu cần xác định loại tác nhân ô nhiễm, rủi ro của lọc bẩn, vị trí lắp đặt, lưu lượng gió, áp suất hệ thống, cấp lọc HEPA hoặc ULPA, không gian bảo trì, quy trình thay lọc, khả năng nghiệm thu và phương án xử lý lọc thải.

Kết luận: BIBO Filter Housing là giải pháp housing thay lọc an toàn cho khu vực nguy cơ cao

BIBO Filter Housing là vỏ chứa lọc có cơ chế Bag In Bag Out, hỗ trợ thay lọc bằng túi an toàn trong các hệ thống phòng sạch có nguy cơ phát tán tác nhân ô nhiễm khi tháo lọc bẩn. Thiết bị không phải là bộ lọc, mà là housing giúp kiểm soát quá trình tháo lắp lọc tốt hơn.

Trong phòng sạch dược phẩm, phòng thí nghiệm, khu sinh học, khu hóa chất hoặc hệ thống HVAC nguy cơ cao, bộ lọc sau vận hành có thể trở thành nguồn rủi ro nếu tháo trực tiếp. BIBO Filter Housing giúp tạo hàng rào vật lý bằng túi, giảm tiếp xúc trực tiếp, hạn chế phát tán và hỗ trợ containment trong giai đoạn thay lọc.

Tuy nhiên, quyết định sử dụng BIBO Filter Housing cần dựa trên rủi ro của lọc bẩn, loại tác nhân ô nhiễm, yêu cầu containment, vị trí lắp đặt, không gian bảo trì, quy trình thay lọc, khả năng nghiệm thu và yêu cầu vận hành lâu dài. Thiết bị chỉ hiệu quả khi được chọn đúng, lắp đúng, thao tác đúng và được kiểm soát bằng SOP cùng hồ sơ đầy đủ.

Hải VCR
