Chọn BIBO cho nhà máy dược và API bắt đầu từ đâu?

BIBO là housing lọc khí cho phép tháo và thay bộ lọc qua túi kín. Cấu trúc này hạn chế tiếp xúc trực tiếp giữa người thao tác, bộ lọc đã nhiễm bẩn và môi trường xung quanh.

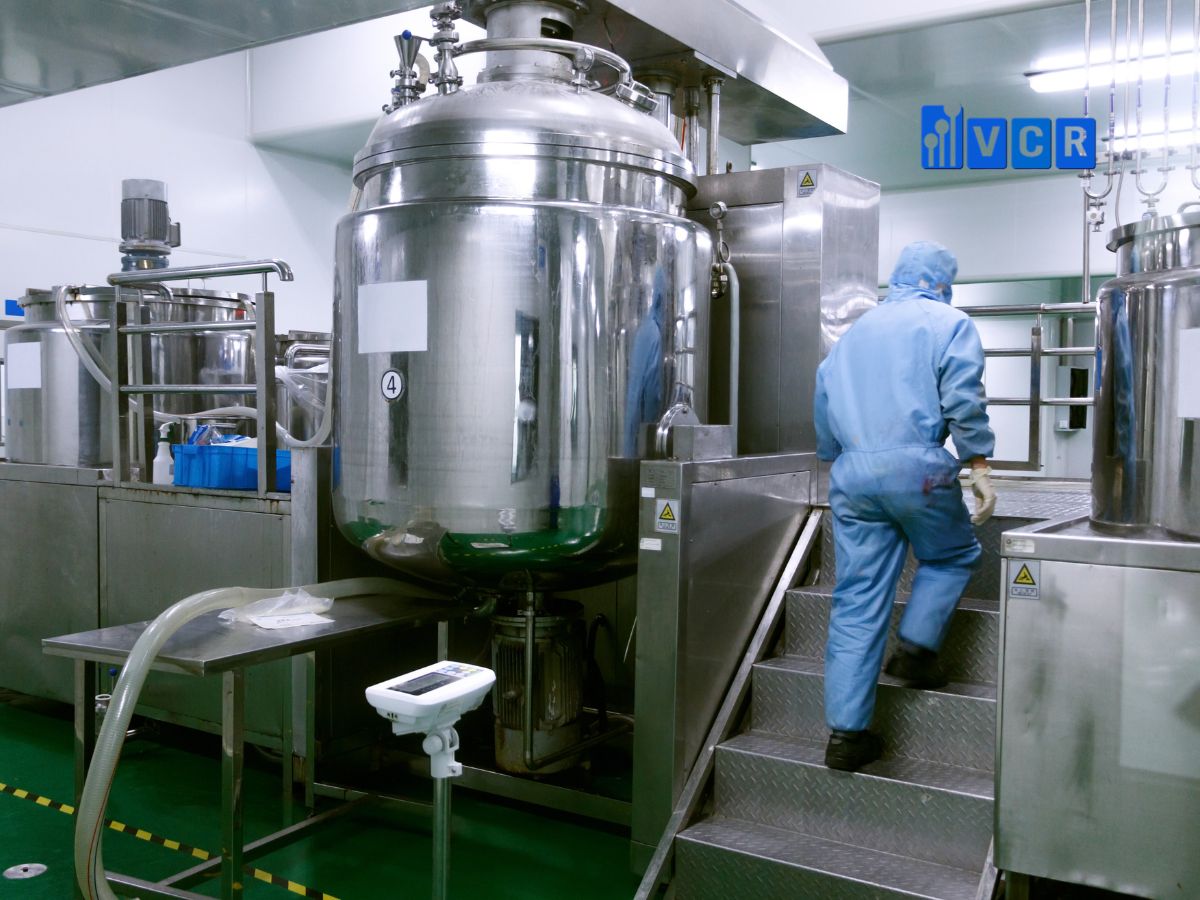

Trong nhà máy dược, hệ thống BIBO thường xuất hiện tại các tuyến khí có nguy cơ mang theo bụi hoạt chất, vi sinh vật hoặc thành phần cần kiểm soát phát tán. Mỗi khu vực sản xuất tạo ra một điều kiện vận hành khác nhau, vì vậy cấu hình BIBO cũng thay đổi theo tính chất sản phẩm và hệ thống HVAC.

Các thông số chính thường thuộc sáu nhóm:

Đặc tính API quyết định mức containment

Mức độ nguy hại của hoạt chất là nền tảng để xác định cấu hình BIBO cho API. Dạng bụi, khả năng phát tán trong không khí, độc tính và giới hạn phơi nhiễm ảnh hưởng trực tiếp đến số tầng lọc, phương án cô lập và quy trình xử lý bộ lọc sau sử dụng.

Khu vực sản xuất hormone, steroid, thuốc độc tế bào hoặc API có hoạt tính cao thường đặt trọng tâm lớn hơn vào containment. Hệ thống lọc trong trường hợp này vừa giữ bụi, vừa tham gia kiểm soát sự phát tán sang khu vực lân cận và môi trường bên ngoài.

Với sản phẩm thông thường, cấu hình có thể đơn giản hơn. Sự khác biệt nằm ở mức rủi ro, yêu cầu bảo vệ người vận hành và khả năng ảnh hưởng đến các khu vực sản xuất khác.

Vị trí BIBO trên hệ thống HVAC

Vị trí lắp BIBO phản ánh chức năng của housing.

Trên đường hồi, BIBO hỗ trợ kiểm soát dòng khí trước khi quay trở lại AHU hoặc hệ thống xử lý tiếp theo. Trên đường thải, thiết bị giữ lại hạt bụi và tác nhân nguy hại trước khi không khí được đưa ra môi trường.

Tại các khu vực sản xuất API, BIBO thường gắn với hệ thống hút cục bộ, đường khí thải hoặc cụm thu hồi bụi. Cấu hình tái tuần hoàn khí đòi hỏi đánh giá kỹ hơn về nguy cơ nhiễm chéo và khả năng kiểm soát hoạt chất trong dòng khí hồi.

Không gian kỹ thuật xung quanh housing cũng ảnh hưởng đến vị trí lắp. Cửa thay lọc cần đủ khoảng mở, có lối đưa bộ lọc mới vào và tạo thuận lợi cho quá trình niêm phong lọc cũ.

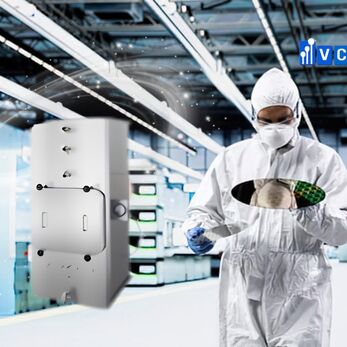

Lưu lượng và kích thước housing

BIBO không tạo ra lưu lượng gió. Quạt và hệ thống HVAC quyết định lượng khí đi qua, còn housing đảm nhiệm vị trí lắp lọc và thay lọc an toàn.

Lưu lượng thiết kế chi phối kích thước bộ lọc, số lượng khoang và diện tích bề mặt lọc. Một module quá nhỏ làm vận tốc qua lọc tăng, kéo theo trở lực lớn hơn. Cấu hình nhiều khoang tạo thêm diện tích lọc nhưng cũng làm tăng kích thước housing và số vị trí cần kiểm tra độ kín.

Việc lựa chọn thường dựa trên lưu lượng vận hành thực tế, lưu lượng cực đại và điểm làm việc của quạt. Thông số danh định trên catalogue chỉ là một phần của quá trình tính toán.

Cấp lọc và số tầng lọc

Cấu hình BIBO có thể gồm tiền lọc, HEPA hoặc nhiều bank lọc nối tiếp.

Tiền lọc giữ bụi thô, giúp giảm tải cho HEPA. HEPA đảm nhiệm lớp lọc chính đối với hạt mịn và bụi hoạt chất. Trong một số khu vực có yêu cầu containment cao, hai tầng HEPA tạo thêm lớp bảo vệ khi một bộ lọc phát sinh sự cố.

HEPA H13 và H14 là hai cấp lọc thường gặp trong hệ thống dược phẩm. Sự lựa chọn phụ thuộc vào yêu cầu kiểm soát hạt, mức độ nguy hại và khả năng đáp ứng trở lực của quạt.

ULPA tạo hiệu suất lọc cao hơn nhưng đồng thời làm tăng yêu cầu về áp suất quạt và chi phí vận hành. Cấp lọc phù hợp luôn gắn với mục tiêu kiểm soát cụ thể thay vì chỉ dựa trên mức hiệu suất cao nhất.

Trở lực và chênh áp qua lọc

Mỗi tầng lọc tạo ra một mức trở lực lọc nhất định. Khi bụi tích tụ, chênh áp tăng dần và lưu lượng có thể giảm nếu quạt không bù đủ áp.

Đồng hồ hoặc cảm biến chênh áp cho phép theo dõi tình trạng từng bank lọc. Dữ liệu này hỗ trợ đánh giá tốc độ tải bụi, khả năng duy trì lưu lượng và thời điểm kiểm tra bộ lọc.

Ngưỡng thay lọc phụ thuộc vào trở lực ban đầu, giới hạn của nhà sản xuất lọc, công suất quạt và yêu cầu vận hành. Vì vậy, một giá trị chênh áp chung không phản ánh đầy đủ mọi cấu hình BIBO.

Vật liệu housing và kiểu làm kín

Housing BIBO thường được chế tạo từ inox hoặc thép phủ bảo vệ. Vật liệu được lựa chọn theo điều kiện lắp đặt, hóa chất vệ sinh, mức độ ăn mòn và yêu cầu hoàn thiện bề mặt.

Inox phù hợp với khu vực có tần suất vệ sinh cao hoặc yêu cầu kháng ăn mòn. Thép sơn phủ đáp ứng tốt ở những vị trí kỹ thuật có điều kiện môi trường ổn định.

Bộ lọc có thể sử dụng gioăng khô hoặc Gel Seal. Hiệu quả làm kín phụ thuộc vào bề mặt tiếp xúc, lực ép và cơ cấu giữ lọc. Cơ cấu ép đồng đều giúp hạn chế đường rò giữa khung lọc và housing.

Cổng kiểm tra, van cách ly và khử nhiễm

Cổng đưa aerosol và cổng lấy mẫu phía sau lọc phục vụ kiểm tra độ kín sau khi lắp hoặc thay bộ lọc. Đây là nhóm phụ kiện thường xuất hiện tại các hệ thống có yêu cầu leak test định kỳ.

Van cách ly đầu vào và đầu ra cho phép cô lập housing trong quá trình bảo trì hoặc khử nhiễm. Cấu hình này phù hợp với hệ thống xử lý khí chứa hoạt chất nguy hại hoặc khu vực cần duy trì kiểm soát chặt.

Cổng khử nhiễm, bypass và van kín sinh học thuộc nhóm tùy chọn. Mức độ trang bị phụ thuộc vào tính chất sản phẩm, phương pháp vệ sinh và quy trình bảo trì của từng nhà máy.

Không gian thay lọc và xử lý bộ lọc cũ

Khoảng không gian phía trước cửa housing quyết định khả năng thao tác qua túi BIBO. Người vận hành cần đủ chỗ để tháo lọc, kéo lọc vào túi, niêm phong và đưa bộ lọc mới vào vị trí.

Với housing nhiều khoang, kích thước và trọng lượng lọc làm tăng yêu cầu về thao tác. Thanh hỗ trợ hoặc cơ cấu kéo lọc giúp quá trình tháo lắp ổn định hơn.

Bộ lọc đã qua sử dụng thường được giữ kín trong túi, dán nhãn và chuyển đến khu vực xử lý theo quy trình chất thải của cơ sở. Toàn bộ quá trình này là một phần của thiết kế BIBO, không tách rời khỏi cấu hình housing.

Thông tin thường dùng khi lựa chọn BIBO

Giải pháp BIBO VCR cho nhà máy dược và API

VCR cung cấp giải pháp BIBO theo lưu lượng, số cấp lọc, vật liệu housing và yêu cầu containment của từng khu vực.

Cấu hình có thể kết hợp tiền lọc, HEPA, đồng hồ chênh áp, túi thay lọc và các phụ kiện kiểm tra tùy theo phạm vi dự án. Dữ liệu HVAC và đặc tính API là cơ sở để xác định housing phù hợp với điều kiện vận hành thực tế.

Kết luận

Chọn BIBO cho nhà máy dược và API là quá trình kết nối giữa đặc tính hoạt chất, lưu lượng khí, cấp lọc, trở lực, độ kín và phương án bảo trì.

Một cấu hình phù hợp vừa duy trì hiệu quả lọc, vừa hỗ trợ kiểm soát phát tán trong quá trình thay bộ lọc. Dữ liệu vận hành và mức độ nguy hại của sản phẩm quyết định cấu trúc cuối cùng của hệ thống.

FAQs

BIBO cho API có luôn dùng hai tầng HEPA?

Hai tầng HEPA thường xuất hiện tại khu vực có yêu cầu containment cao. Số tầng lọc phụ thuộc vào đánh giá rủi ro và đặc tính hoạt chất.

BIBO có thể lựa chọn chỉ theo lưu lượng không?

Lưu lượng ảnh hưởng đến kích thước housing, nhưng cấp lọc, trở lực, vật liệu và không gian bảo trì cũng quyết định cấu hình.

Đồng hồ chênh áp dùng để theo dõi thông số nào?

Thiết bị hiển thị mức chênh áp trước và sau bộ lọc, qua đó phản ánh mức tăng trở lực trong quá trình sử dụng.

Van cách ly thường xuất hiện trong cấu hình nào?

Van cách ly phù hợp với hệ thống cần cô lập housing trong quá trình thay lọc, kiểm tra hoặc khử nhiễm.
