Bag In Bag Out là gì?

Bag In Bag Out, thường viết tắt là BIBO, là hệ thống hộp lọc an toàn cho phép thay thế bộ lọc HEPA/ULPA hoặc lọc than hoạt tính trong điều kiện kín, không để người thao tác tiếp xúc trực tiếp với lọc bẩn và không để tác nhân nguy hại phát tán ra môi trường xung quanh. Cơ chế cốt lõi của BIBO là: lọc cũ được đưa ra trong túi bảo vệ, lọc mới được đưa vào trong túi bảo vệ, nhờ đó quá trình thay lọc vẫn duy trì nguyên tắc cách ly nhiễm bẩn.

Trong phòng sạch, BIBO thường được dùng tại các khu vực có yêu cầu kiểm soát rủi ro cao như nhà máy dược phẩm, khu sản xuất API, phòng thí nghiệm sinh học, bệnh viện, khu cách ly, khu xử lý hóa chất, hệ thống HVAC xả khí độc hoặc các môi trường có nguy cơ chứa bụi độc, vi sinh, sol khí, hoạt chất hoặc tạp nhiễm nguy hiểm.

Điểm khác biệt lớn nhất giữa BIBO và hộp lọc thông thường không chỉ nằm ở khả năng lọc khí, mà nằm ở khả năng thay lọc an toàn. Với hộp lọc thông thường, khi mở nắp và lấy lọc ra, bề mặt lọc bẩn có thể tiếp xúc với người vận hành. Với BIBO, toàn bộ quá trình tháo lọc – đóng gói – đưa lọc ra ngoài được thực hiện trong túi chuyên dụng, giúp giảm nguy cơ phơi nhiễm và phát tán ô nhiễm.

Nguyên lý hoạt động của BIBO

Một hệ thống BIBO thường được lắp trên đường gió hồi, đường gió thải hoặc các điểm cần lọc khí trước khi xả ra môi trường. Không khí nhiễm bẩn đi qua bộ lọc HEPA/ULPA hoặc lọc than hoạt tính, các hạt bụi, vi sinh, sol khí hoặc hơi hóa chất được giữ lại trong lõi lọc.

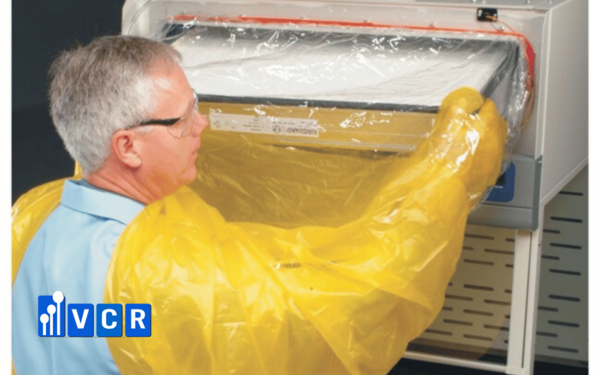

Khi bộ lọc hết tuổi thọ, người vận hành không mở hộp lọc theo cách thông thường. Thay vào đó, túi thay lọc được gắn kín vào cổ túi của housing. Lọc bẩn được kéo ra bên trong túi, sau đó túi được kẹp, hàn, buộc hoặc niêm phong trước khi tách khỏi hệ thống. Lọc mới được đưa vào cũng thông qua túi sạch, hạn chế tối đa việc không khí bên trong housing tiếp xúc trực tiếp với môi trường bên ngoài.

Vì vậy, hiệu quả an toàn của BIBO phụ thuộc đồng thời vào thiết kế housing, độ kín, cơ cấu kẹp lọc, túi thay lọc, gioăng làm kín, khả năng kiểm tra rò rỉ và quy trình thao tác.

Các thành phần quan trọng quyết định độ an toàn của BIBO

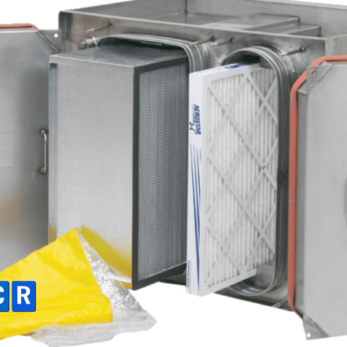

1. Housing kín khí

Housing là thân hộp chứa bộ lọc. Đây là nền tảng quyết định mức độ containment của toàn bộ hệ thống BIBO. Housing cần có kết cấu chắc chắn, thường là dạng hàn kín, hạn chế khe hở, biến dạng hoặc điểm rò rỉ trong quá trình vận hành. Một số hệ thống BIBO công nghiệp nhấn mạnh thiết kế thân hàn kín và khả năng kiểm tra độ kín như điều kiện cốt lõi để đảm bảo an toàn.

Nếu housing không kín, dù bộ lọc HEPA có hiệu suất cao thì khí nhiễm bẩn vẫn có thể đi tắt qua khe hở, mép lắp đặt hoặc vị trí cửa thao tác. Đây là lý do BIBO không thể chỉ đánh giá bằng cấp lọc HEPA, mà phải đánh giá cả độ kín của cụm housing – cửa – gioăng – vị trí tiếp xúc lọc.

2. Cửa thao tác và cơ cấu khóa an toàn

Cửa thao tác của BIBO là nơi người vận hành tiếp cận bộ lọc để thay thế. Cửa phải đóng kín, có cơ cấu khóa chắc chắn, chịu được áp suất vận hành và hạn chế rò rỉ khi hệ thống hoạt động.

Một thiết kế BIBO tốt cần đảm bảo cửa không bị cong vênh, không tạo khe hở khi đóng, đồng thời có cơ cấu khóa giúp người vận hành thao tác đúng trình tự. Nếu cửa không kín hoặc khóa không đều lực, nguy cơ rò rỉ khí nhiễm bẩn tại khu vực thay lọc sẽ tăng lên.

3. Cổ túi Bagging Collar

Bagging collar là cổ kết nối giữa housing và túi thay lọc. Đây là bộ phận rất quan trọng vì nó tạo ra vùng chuyển tiếp kín giữa bên trong hộp lọc và túi bảo vệ.

Nếu cổ túi thiết kế không chuẩn, túi dễ bị tuột, rách hoặc hở trong quá trình kéo lọc ra. Một số hệ thống BIBO sử dụng cổ túi chuyên dụng để phục vụ thao tác thay từng bộ lọc một cách an toàn, hạn chế tiếp xúc giữa lọc bẩn và môi trường bên ngoài.

4. Túi thay lọc chuyên dụng

Túi thay lọc là “hàng rào bảo vệ” trực tiếp trong quá trình đưa lọc bẩn ra ngoài. Túi cần đủ dày, bền, chịu kéo, chịu rách và phù hợp với loại tác nhân cần kiểm soát. Một số hệ thống BIBO thương mại sử dụng túi thay lọc bằng nhựa chuyên dụng, ví dụ loại 8-mil cho mỗi cửa thao tác.

Túi không chỉ dùng để bao lọc bẩn, mà còn giúp tạo vùng thao tác kín. Vì vậy, chất lượng túi, cách gắn túi, cách niêm phong và cách xử lý túi sau khi thay lọc đều ảnh hưởng trực tiếp đến độ an toàn.

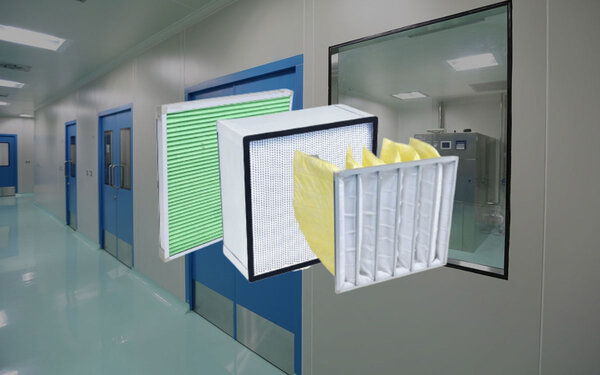

5. Bộ lọc HEPA/ULPA hoặc lọc than hoạt tính

Bộ lọc là thành phần xử lý ô nhiễm chính. Tùy ứng dụng, BIBO có thể dùng lọc HEPA, ULPA, lọc than hoạt tính hoặc tổ hợp nhiều cấp lọc. HEPA/ULPA thường dùng để giữ hạt bụi mịn, sol khí, vi sinh; lọc than hoạt tính dùng cho hơi hóa chất, mùi hoặc khí độc phù hợp với vật liệu hấp phụ.

Tuy nhiên, trong BIBO, cấp lọc cao chưa đủ. Bộ lọc phải được lắp đúng vị trí, ép kín vào bề mặt làm kín và được kiểm tra rò rỉ sau lắp đặt. ISO 14644-3 đề cập các phương pháp thử cho phòng sạch và môi trường kiểm soát, trong đó có các thử nghiệm liên quan đến hệ thống lọc và kiểm tra rò rỉ tại vị trí lắp đặt.

6. Gioăng làm kín hoặc gel seal

Khu vực tiếp xúc giữa bộ lọc và housing là một trong những điểm nhạy cảm nhất. Nếu gioăng không ép đều, bị lão hóa, bị lệch hoặc không phù hợp, khí có thể đi tắt qua mép lọc thay vì đi xuyên qua vật liệu lọc.

Với các ứng dụng yêu cầu độ kín cao, hệ thống có thể dùng gioăng chất lượng cao hoặc gel seal để tăng khả năng làm kín. Điều quan trọng là bề mặt tiếp xúc phải ổn định, lực ép đủ và có thể kiểm chứng bằng thử nghiệm rò rỉ.

7. Cơ cấu kẹp lọc

Cơ cấu kẹp lọc giúp ép bộ lọc vào đúng vị trí và tạo lực nén cần thiết lên gioăng. Đây là chi tiết dễ bị xem nhẹ nhưng ảnh hưởng lớn đến an toàn. Nếu kẹp lọc không đều lực, bộ lọc có thể bị lệch, gioăng không kín hoặc xuất hiện đường bypass.

Một số thiết kế BIBO hiện đại nhấn mạnh cơ cấu kẹp có tính năng an toàn kép nhằm đảm bảo bộ lọc được định vị đúng và gioăng được nén đủ lực.

8. Cổng kiểm tra PAO/DOP và khả năng test rò rỉ

BIBO an toàn không chỉ nhờ thiết kế kín, mà còn phải kiểm tra được. Hệ thống nên có cổng test aerosol, cổng lấy mẫu hoặc module trộn aerosol để phục vụ kiểm tra rò rỉ sau lắp đặt và sau thay lọc.

Kiểm tra rò rỉ HEPA tại chỗ thường sử dụng aerosol như PAO, DEHS hoặc phương pháp tương đương để phát hiện rò rỉ qua vật liệu lọc, khung lọc, gioăng hoặc vị trí lắp đặt.

9. Đồng hồ chênh áp hoặc cảm biến giám sát

Chênh áp qua bộ lọc cho biết mức độ tắc nghẽn và tình trạng vận hành của hệ thống. Khi lọc bám bụi nhiều, chênh áp tăng. Nếu chênh áp bất thường, có thể cần kiểm tra lọc, đường gió, quạt hoặc tình trạng kín của hệ thống.

Với BIBO trong nhà máy dược, API hoặc phòng thí nghiệm, việc giám sát chênh áp giúp xác định thời điểm thay lọc phù hợp, tránh thay quá muộn gây tăng tải hệ thống hoặc thay quá sớm gây lãng phí.

10. Quy trình thay lọc và năng lực người vận hành

BIBO chỉ phát huy hiệu quả khi người thao tác được đào tạo đúng. Một quy trình thay lọc an toàn cần có chuẩn bị túi, PPE, kiểm tra áp suất, gắn túi đúng cách, tháo lọc trong túi, niêm phong túi, đưa lọc mới vào, đóng cửa, kiểm tra lại độ kín và xử lý chất thải theo mức độ nguy hại.

Nói cách khác, BIBO không phải là một thiết bị “lắp vào là tự an toàn”. Đó là một giải pháp gồm thiết bị + quy trình + kiểm tra + bảo trì.

Kết luận

Bag In Bag Out là giải pháp lọc khí an toàn cho các khu vực có nguy cơ ô nhiễm cao, đặc biệt khi việc thay lọc thông thường có thể gây phơi nhiễm cho nhân sự hoặc phát tán tác nhân nguy hại. Độ an toàn của BIBO không chỉ phụ thuộc vào bộ lọc HEPA/ULPA, mà còn nằm ở housing kín khí, cửa thao tác, cổ túi, túi thay lọc, gioăng làm kín, cơ cấu kẹp lọc, cổng kiểm tra rò rỉ, hệ thống giám sát chênh áp và quy trình thay lọc.

Khi lựa chọn BIBO cho nhà máy dược, API, phòng thí nghiệm hoặc khu vực containment, cần đánh giá theo tư duy hệ thống: lọc được – kín được – thay được – test được – vận hành được. Đây mới là nền tảng quyết định một hệ thống BIBO có thực sự an toàn hay không.

FAQs

1. Bag In Bag Out dùng để làm gì?
Bag In Bag Out được dùng để thay thế bộ lọc HEPA/ULPA hoặc lọc than hoạt tính trong điều kiện kín, giúp hạn chế người vận hành tiếp xúc với lọc bẩn và giảm nguy cơ phát tán tác nhân ô nhiễm ra môi trường.

2. BIBO khác gì so với hộp lọc HEPA thông thường?
Điểm khác biệt chính nằm ở cơ chế thay lọc an toàn. Với BIBO, lọc cũ được đưa ra trong túi bảo vệ, lọc mới được đưa vào cũng qua túi bảo vệ, thay vì mở trực tiếp housing như hộp lọc thông thường.

3. Những thành phần nào quyết định độ an toàn của BIBO?
Độ an toàn của BIBO phụ thuộc vào housing kín khí, cửa thao tác, cổ túi, túi thay lọc, gioăng làm kín, cơ cấu kẹp lọc, cổng kiểm tra rò rỉ, đồng hồ chênh áp và quy trình thay lọc.

4. BIBO thường được sử dụng ở đâu?
BIBO thường được dùng trong nhà máy dược phẩm, khu sản xuất API, phòng thí nghiệm sinh học, bệnh viện, khu cách ly, hệ thống HVAC xả khí độc hoặc các môi trường có nguy cơ ô nhiễm cao.

5. Có cần kiểm tra rò rỉ sau khi thay lọc BIBO không?
Có. Sau khi thay lọc, cần kiểm tra độ kín và rò rỉ để đảm bảo khí đi qua đúng bề mặt lọc, không bypass qua mép lọc, gioăng hoặc các điểm kết nối của housing.
