Hệ thống BIBO – Bag In Bag Out được sử dụng trong phòng sạch để hỗ trợ thay bộ lọc bẩn bằng túi an toàn, đặc biệt tại những khu vực có nguy cơ phát tán bụi hoạt chất, vi sinh, hóa chất, aerosol hoặc tác nhân ô nhiễm nguy cơ cao. BIBO không đơn thuần là một hộp chứa lọc HEPA, mà là một giải pháp kiểm soát rủi ro trong giai đoạn bảo trì, khi bộ lọc sau vận hành cần được tháo ra khỏi hệ thống mà vẫn hạn chế phát tán ra môi trường xung quanh.

Tuy nhiên, trong thực tế triển khai dự án, BIBO có thể không đạt hiệu quả như mong muốn nếu bị lựa chọn sai cấu hình, lắp đặt sai vị trí, thiếu không gian thao tác, chọn túi không phù hợp hoặc không có SOP vận hành rõ ràng. Nhiều lỗi không xuất hiện ngay khi thiết bị vừa lắp đặt, mà chỉ bộc lộ khi đến kỳ thay lọc thật. Khi đó, bộ lọc đã bẩn, rủi ro phát tán cao hơn, việc sửa lỗi trở nên khó khăn và tốn kém hơn.

Vì vậy, nhận diện các lỗi thường gặp khi lựa chọn và lắp đặt hệ thống BIBO là bước quan trọng để nhà thầu, chủ đầu tư và đội vận hành kiểm soát tốt hơn từ giai đoạn thiết kế. Một hệ thống BIBO phù hợp không chỉ cần đúng cấp lọc, đúng kích thước, mà còn phải đúng vị trí, đúng rủi ro, đúng túi, đủ không gian bảo trì, có khả năng nghiệm thu và có quy trình thay lọc an toàn trong điều kiện thực tế.

Vì sao cần nhận diện lỗi khi lựa chọn và lắp đặt hệ thống BIBO?

BIBO thường được xem là thiết bị thay lọc an toàn trong hệ thống phòng sạch, nhưng hiệu quả thực tế của thiết bị phụ thuộc rất lớn vào cách lựa chọn, lắp đặt, nghiệm thu và vận hành. Nếu chỉ hiểu BIBO như một loại hộp lọc cao cấp, người thiết kế có thể bỏ qua những yếu tố quan trọng như rủi ro của bộ lọc bẩn, không gian thay lọc, túi BIBO, cơ cấu kẹp túi, SOP và phương án xử lý lọc thải.

Trong phòng sạch, đặc biệt là phòng sạch GMP, lỗi ở hệ thống BIBO không chỉ là lỗi cơ khí. GMP là Good Manufacturing Practice, nghĩa là thực hành sản xuất tốt. Khi BIBO được dùng tại khu vực có hoạt chất dược phẩm, vi sinh, hóa chất hoặc tác nhân nguy cơ cao, lỗi lựa chọn và lắp đặt có thể ảnh hưởng đến an toàn người vận hành, khả năng kiểm soát ô nhiễm và tính ổn định của hệ thống HVAC.

HVAC là Heating, Ventilation and Air Conditioning, nghĩa là hệ thống sưởi, thông gió và điều hòa không khí. AHU là Air Handling Unit, nghĩa là bộ xử lý không khí. Ductwork là hệ thống ống gió. BIBO thường được lắp trong hoặc gần các hệ thống này, nên nếu chọn sai vị trí hoặc không tính đến bảo trì, thiết bị có thể gây khó khăn cho cả vận hành lẫn nghiệm thu.

Nhận diện lỗi từ đầu giúp dự án tránh hai tình huống cực đoan. Thứ nhất là dùng BIBO ở vị trí không cần thiết, làm tăng chi phí đầu tư, tăng yêu cầu không gian và làm phức tạp vận hành. Thứ hai là không dùng BIBO ở vị trí cần thiết, khiến bộ lọc bẩn nguy cơ cao phải tháo bằng phương pháp trực tiếp hơn, làm tăng nguy cơ phát tán.

Vì vậy, bài viết này không chỉ liệt kê lỗi, mà còn giúp nhìn lại bản chất của BIBO: thiết bị được sinh ra để kiểm soát rủi ro khi thay lọc bẩn. Khi hiểu đúng bản chất này, nhà thầu và đội vận hành sẽ biết cách lựa chọn, bố trí và nghiệm thu BIBO sát với điều kiện thực tế hơn.

Hiểu sai BIBO là bộ lọc HEPA thay vì housing thay lọc an toàn

Một lỗi rất phổ biến là hiểu BIBO như một loại bộ lọc HEPA hoặc một thiết bị giúp lọc sạch hơn. Cách hiểu này không chính xác. BIBO là viết tắt của Bag In Bag Out, nghĩa là hệ thống thay lọc bằng túi an toàn. BIBO thường được thiết kế dưới dạng BIBO Filter Housing, tức vỏ hoặc hộp chứa lọc có cơ chế thay lọc bằng túi.

HEPA Filter là High Efficiency Particulate Air, nghĩa là bộ lọc khí hiệu suất cao. HEPA là bộ phận thực hiện chức năng giữ hạt trong dòng khí. BIBO không phải là bộ lọc HEPA. BIBO là housing chứa bộ lọc và hỗ trợ tháo bộ lọc bẩn ra khỏi hệ thống trong điều kiện hạn chế phát tán hơn.

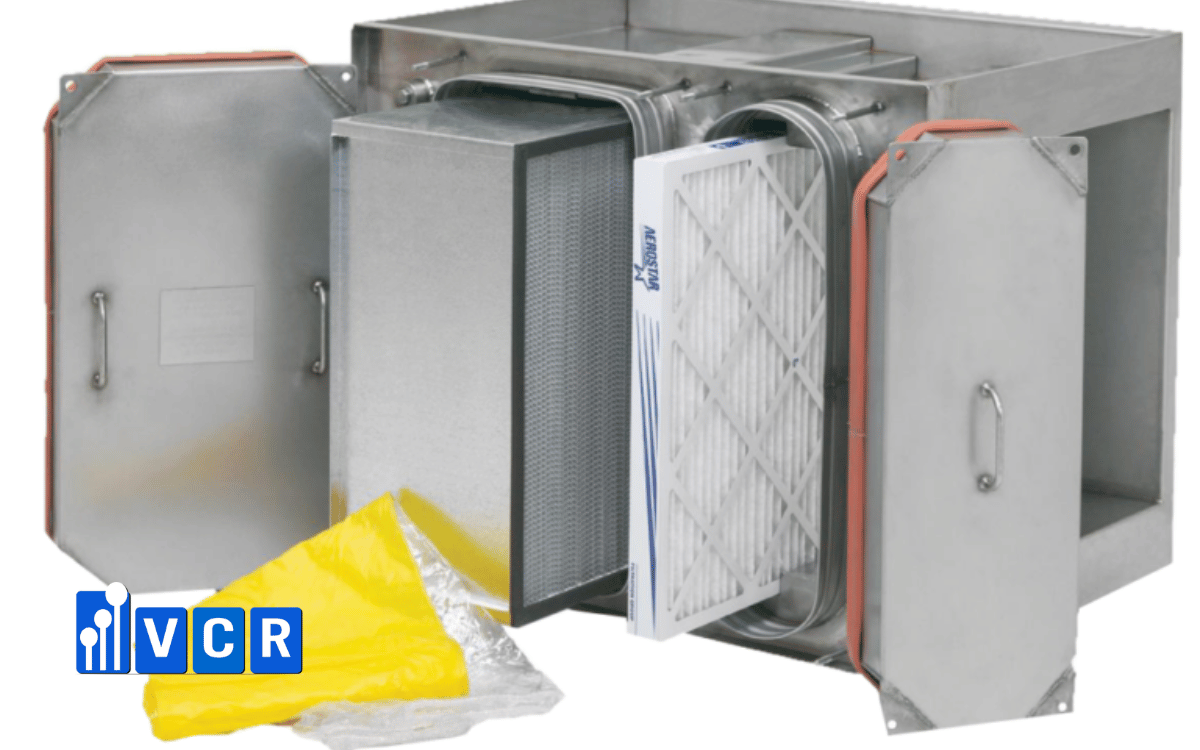

Bên trong BIBO có thể lắp HEPA Filter, ULPA Filter, pre-filter, carbon filter hoặc các cấp lọc khác tùy ứng dụng. ULPA Filter là Ultra Low Penetration Air, nghĩa là bộ lọc khí có mức xuyên lọt cực thấp. Pre-filter là lọc sơ cấp hoặc lọc thô. Carbon filter là lọc than hoạt tính. Các loại lọc này quyết định khả năng lọc khí, còn BIBO quyết định cách bộ lọc được thay thế khi đã bẩn.

Nếu hiểu BIBO là bộ lọc, người lựa chọn dễ tập trung quá nhiều vào cấp lọc mà bỏ qua yêu cầu quan trọng hơn của BIBO là cơ chế thay lọc an toàn. Ví dụ, dự án có thể chỉ ghi “BIBO lắp HEPA H14” nhưng không quy định rõ túi BIBO, miệng gắn túi, cơ cấu kẹp túi, không gian thao tác, phương pháp niêm kín và xử lý lọc thải. Khi đó, thiết bị có thể đúng về cấp lọc nhưng không đầy đủ về khả năng Bag In Bag Out.

BIBO cũng không tự làm tăng cấp lọc. Nếu bên trong lắp HEPA H13 thì hiệu suất vẫn theo H13. Nếu lắp HEPA H14 thì hiệu suất vẫn theo H14. Giá trị của BIBO không nằm ở việc “lọc sạch hơn”, mà nằm ở việc “thay lọc bẩn an toàn hơn”. Đây là điểm đầu tiên cần hiểu đúng trước khi lựa chọn hoặc lắp đặt hệ thống BIBO.

Chọn BIBO chỉ vì thiết bị “cao cấp” mà không đánh giá rủi ro

Một lỗi khác là chọn BIBO chỉ vì thiết bị được xem là cao cấp hơn Housing HEPA thông thường. Trong một số dự án, BIBO được đưa vào cấu hình theo tâm lý “dùng thiết bị tốt hơn cho chắc”, nhưng lại không có đánh giá rủi ro rõ ràng. Cách chọn này có thể làm tăng chi phí mà không tạo thêm giá trị tương xứng.

Risk assessment là đánh giá rủi ro. Đây là bước cần có trước khi quyết định có dùng BIBO hay không. Không phải mọi phòng sạch, mọi vị trí HEPA hoặc mọi hệ thống HVAC đều cần BIBO. BIBO phù hợp nhất tại những vị trí mà bộ lọc sau vận hành có thể chứa tác nhân nguy hiểm và khi tháo lọc trực tiếp có thể gây phát tán hoặc phơi nhiễm.

Nếu bộ lọc chỉ nằm trên đường cấp khí sạch rủi ro thấp và chủ yếu giữ bụi môi trường, Housing HEPA thông thường hoặc Filter Housing tiêu chuẩn có thể phù hợp hơn. Việc dùng BIBO ở vị trí này có thể làm tăng chi phí thiết bị, chi phí túi, yêu cầu không gian, thời gian bảo trì và độ phức tạp của SOP mà không cần thiết.

Ngược lại, nếu bộ lọc nằm trên đường khí thải từ khu API, khu vi sinh, khu hóa chất hoặc khu sản xuất sản phẩm nguy cơ cao, việc không chọn BIBO có thể tạo rủi ro lớn. API là Active Pharmaceutical Ingredient, nghĩa là hoạt chất dược phẩm. Bộ lọc sau vận hành tại các khu vực này có thể chứa bụi hoạt chất, vi sinh hoặc hạt nguy hiểm. Khi đó, cơ chế Bag In Bag Out có ý nghĩa rõ ràng.

Do đó, chọn BIBO không nên dựa trên cảm tính hoặc giá trị hình ảnh của thiết bị. Cần dựa trên câu hỏi thực tế: bộ lọc bẩn sẽ chứa gì, ai sẽ thay lọc, thay lọc ở đâu, có nguy cơ phát tán không, lọc thải được xử lý như thế nào và dự án có yêu cầu containment không. Containment là khả năng kiểm soát tác nhân ô nhiễm trong phạm vi cho phép.

Thiết bị đúng không phải lúc nào cũng là thiết bị phức tạp nhất. Thiết bị đúng là thiết bị phù hợp với rủi ro thực tế của vị trí lắp đặt.

Không đánh giá rủi ro của bộ lọc sau vận hành

Một sai lầm rất quan trọng là chỉ nhìn vào bộ lọc khi còn mới mà quên rằng rủi ro lớn nhất xuất hiện khi bộ lọc đã vận hành. Lọc mới thường sạch, còn lọc sau vận hành có thể đã tích tụ bụi, hạt, vi sinh, hoạt chất, hóa chất hoặc các tác nhân ô nhiễm khác. Khi cần thay lọc, chính bộ lọc bẩn mới là nguồn rủi ro.

Nếu không đánh giá rủi ro của bộ lọc sau vận hành, dự án dễ chọn sai loại housing. Một bộ lọc HEPA H14 trên đường cấp khí sạch và một bộ lọc HEPA H14 trên đường khí thải từ khu API có thể giống nhau về cấp lọc, nhưng rủi ro khi thay lọc rất khác nhau. Bộ lọc cấp khí có thể chủ yếu chứa bụi môi trường; bộ lọc khí thải từ khu API có thể chứa bụi hoạt chất.

Đánh giá rủi ro cần trả lời một số câu hỏi cơ bản. Dòng khí đi qua lọc là khí cấp, khí hồi hay khí thải? Khí đi qua lọc có thể chứa tác nhân nguy hiểm không? Sau thời gian vận hành, bộ lọc có thể tích tụ gì? Người thay lọc có nguy cơ phơi nhiễm không? Khu vực bảo trì có nguy cơ ô nhiễm thứ cấp không? Lọc thải có phải xử lý như chất thải nguy hại không? Có yêu cầu containment không?

Nếu các câu trả lời cho thấy bộ lọc bẩn có thể chứa tác nhân nguy cơ cao, BIBO nên được xem xét. Nếu đánh giá cho thấy rủi ro thấp, không nhất thiết phải dùng BIBO. Vấn đề không nằm ở việc dùng càng nhiều BIBO càng tốt, mà ở việc dùng đúng nơi cần kiểm soát rủi ro thay lọc.

Lỗi không đánh giá rủi ro cũng ảnh hưởng đến SOP và xử lý lọc thải. Nếu không biết lọc bẩn có thể chứa gì, đội vận hành sẽ khó xác định PPE, phương pháp niêm kín túi, nhãn cảnh báo, tuyến vận chuyển và phương án tiêu hủy. Vì vậy, risk assessment không chỉ là bước thiết kế, mà là nền tảng cho toàn bộ vòng đời vận hành BIBO.

Chọn sai vị trí lắp BIBO trong hệ thống HVAC, AHU hoặc ductwork

Chọn sai vị trí lắp BIBO là lỗi có thể gây ảnh hưởng lớn đến cả hiệu quả kỹ thuật và khả năng bảo trì. BIBO thường được cân nhắc tại đường khí thải, khí hồi hoặc cụm lọc phục vụ khu vực nguy cơ cao. Exhaust air là khí thải, tức dòng khí được hút ra khỏi khu vực thao tác. Return air là khí hồi, tức dòng khí được đưa trở lại hệ thống xử lý không khí.

Nếu BIBO được lắp ở vị trí không liên quan đến dòng khí nguy cơ, thiết bị có thể không giải quyết đúng rủi ro. Ngược lại, nếu vị trí có rủi ro cao nhưng chỉ dùng housing thông thường, bộ lọc bẩn có thể phải tháo trực tiếp hơn, làm tăng nguy cơ phát tán. Vì vậy, vị trí lắp phải dựa trên đường đi của dòng khí và bản chất tác nhân ô nhiễm.

Một lỗi thường gặp là đặt BIBO ở vị trí thuận tiện cho bản vẽ nhưng không thuận tiện cho người vận hành. Thiết bị có thể nằm quá cao, quá sát tường, sát đường ống khác hoặc trong khu kỹ thuật quá chật. Khi cần thay lọc, người vận hành không đủ không gian để gắn túi, kéo lọc và niêm kín túi. Như vậy, vị trí lắp đặt đã làm giảm hiệu quả của nguyên lý Bag In Bag Out.

Vị trí lắp cũng cần tính đến hướng mở cửa, hướng kéo lọc, hướng di chuyển túi chứa lọc bẩn và vị trí đồng hồ chênh áp. Nếu cửa thao tác mở về phía bị cản trở, nếu túi phải kéo qua một góc hẹp, hoặc nếu lọc thải không có đường di chuyển phù hợp, quá trình thay lọc sẽ khó kiểm soát.

Trong hệ thống AHU hoặc ductwork, BIBO cũng cần được lắp sao cho không gây biến dạng housing, không tạo rung lắc quá mức và không làm khó việc kiểm tra cổng test. Nếu hệ thống cần HEPA leak test, scan test hoặc DOP/PAO test, vị trí BIBO phải cho phép tiếp cận cổng test và thao tác thiết bị đo.

Do đó, chọn vị trí lắp BIBO không thể chỉ dựa trên không gian còn trống. Cần kết hợp giữa yêu cầu dòng khí, rủi ro lọc bẩn, thao tác bảo trì và tiêu chí nghiệm thu.

Không chừa đủ không gian thao tác thay lọc bằng túi

Không chừa đủ không gian thao tác là lỗi rất thường gặp khi lắp đặt BIBO. Khác với housing thông thường, BIBO cần không gian để thực hiện toàn bộ quy trình Bag In Bag Out. Người vận hành phải gắn túi, mở cửa thao tác trong phạm vi túi, tháo bộ lọc, kéo lọc vào túi, niêm kín túi và đưa túi chứa lọc bẩn ra ngoài. Mỗi bước đều cần khoảng trống thực tế.

Nếu thiết bị được lắp quá sát tường, quá gần trần, quá cao hoặc bị che bởi ductwork, người vận hành sẽ khó thao tác đúng. Túi có thể bị gấp, bị căng, bị kéo lệch hoặc bị rách. Bộ lọc có thể không được kéo thẳng vào túi, khiến bụi trên lọc bị xáo trộn nhiều hơn. Khi đó, BIBO không còn phát huy đầy đủ mục tiêu kiểm soát phát tán.

Không gian phía trước cửa thao tác cần đủ cho chiều dài túi và kích thước bộ lọc. Nếu bộ lọc lớn, không thể chỉ tính khoảng mở cửa như housing thường. Cần tính cả khoảng kéo lọc ra, chiều dài túi sau khi chứa lọc và vị trí để niêm kín. Với bộ lọc nặng, còn cần tính tư thế thao tác của người vận hành để tránh phải dùng lực quá mạnh hoặc thao tác không an toàn.

Một lỗi khác là chỉ kiểm tra không gian khi thiết bị chưa có túi. Khi gắn túi thật, không gian cần thiết sẽ lớn hơn nhiều. Nếu chỉ xem bản vẽ 2D hoặc khoảng cách cơ khí mà không mô phỏng thao tác, rất dễ bỏ sót vấn đề này. Vì vậy, trong giai đoạn thiết kế layout, cần hình dung đầy đủ quy trình thay lọc.

Không gian cũng liên quan đến đường di chuyển của lọc thải sau khi bag out. Nếu túi chứa lọc bẩn cần được vận chuyển đến khu lưu trữ tạm hoặc xử lý chất thải, đường đi phải phù hợp. Không nên để người vận hành phải mang túi lọc bẩn qua khu vực không phù hợp hoặc đi qua các điểm có nguy cơ va chạm làm rách túi.

Do đó, không gian bảo trì không phải yếu tố phụ. Với BIBO, đó là điều kiện bắt buộc để nguyên lý Bag In Bag Out có thể thực hiện đúng trong thực tế.

Chọn sai kích thước BIBO so với lưu lượng, bộ lọc và hệ thống ống gió

Chọn sai kích thước BIBO có thể gây nhiều vấn đề trong vận hành. Nếu BIBO không phù hợp với lưu lượng gió, kích thước bộ lọc, trở lực, áp suất hệ thống hoặc đầu nối ductwork, hệ thống có thể tăng tổn thất áp, khó cân chỉnh lưu lượng, khó lắp lọc hoặc không đạt yêu cầu nghiệm thu.

Trước khi chọn BIBO, cần xác định rõ lưu lượng thiết kế. Lưu lượng gió ảnh hưởng đến kích thước bộ lọc, vận tốc qua lọc và trở lực. Nếu chọn housing quá nhỏ cho lưu lượng lớn, vận tốc qua lọc có thể tăng, trở lực cao hơn và tuổi thọ lọc giảm. Nếu chọn quá lớn nhưng layout không phù hợp, chi phí và không gian có thể tăng không cần thiết.

Cần xác định loại lọc sẽ lắp bên trong BIBO. Hệ thống có dùng HEPA hay ULPA? Cấp lọc là H13, H14 hay cấp khác theo yêu cầu? Kích thước lọc tiêu chuẩn hay kích thước đặc biệt? Bộ lọc có khung gì, gasket ở đâu, hướng khí như thế nào? Nếu housing không tương thích với bộ lọc, có thể xảy ra lắp lệch, ép không kín hoặc khó tháo lọc khi bag out.

Trở lực ban đầu và trở lực cuối cũng cần được xem xét. Bộ lọc càng bẩn, chênh áp càng tăng. Nếu hệ thống không tính trước trở lực, quạt có thể không đáp ứng được lưu lượng yêu cầu khi lọc bẩn. Điều này ảnh hưởng đến cân bằng áp suất và hiệu quả thông gió của phòng sạch.

Kích thước đầu nối ductwork cũng rất quan trọng. Nếu đầu nối không phù hợp, việc chuyển tiếp ống gió có thể gây tổn thất áp, rò rỉ hoặc khó lắp đặt. BIBO phải được tích hợp vào hệ thống chứ không phải lắp như một thiết bị độc lập tách rời khỏi điều kiện khí động.

Vì vậy, lỗi chọn sai kích thước không chỉ là sai về cơ khí. Nó có thể ảnh hưởng đến lưu lượng, áp suất, độ kín, tuổi thọ lọc, khả năng thay lọc và nghiệm thu. Cần phối hợp giữa thiết kế HVAC, yêu cầu lọc và yêu cầu bảo trì trước khi chốt cấu hình BIBO.

Chỉ quan tâm cấp lọc HEPA mà bỏ qua độ kín housing

Một lỗi rất phổ biến là chỉ quan tâm đến cấp lọc HEPA H13 hoặc H14 mà bỏ qua độ kín của housing. Trong khi đó, hiệu quả thực tế của hệ thống không chỉ phụ thuộc vào bộ lọc, mà còn phụ thuộc vào cách bộ lọc được lắp trong housing, độ kín của gasket, cửa thao tác, vị trí lắp lọc và điểm nối ống gió.

Gasket là gioăng làm kín. Nếu gasket không tiếp xúc đều, nếu cơ cấu ép lọc không đủ lực hoặc nếu bộ lọc lắp lệch, khí có thể bypass. Bypass là hiện tượng khí đi vòng qua bộ lọc thay vì đi qua bộ lọc. Khi đó, dù bộ lọc có cấp cao, một phần dòng khí vẫn không được lọc đúng cách.

Với BIBO, độ kín còn quan trọng hơn vì thiết bị không chỉ lọc khí trong vận hành bình thường, mà còn hỗ trợ thay lọc bẩn. Nếu cửa thao tác không kín, miệng gắn túi không kín hoặc cơ cấu kẹp túi có khe hở, tác nhân ô nhiễm có thể thoát ra trong quá trình kéo lọc vào túi. Đây là rủi ro trực tiếp đối với containment.

Một số dự án ghi yêu cầu rất rõ về cấp lọc nhưng lại mô tả mơ hồ về housing. Điều này dễ dẫn đến việc thiết bị lắp lọc đúng cấp nhưng không đảm bảo độ kín tổng thể. Trong phòng sạch GMP, đặc biệt tại khu vực nguy cơ cao, độ kín housing phải được xem là một yêu cầu kỹ thuật quan trọng.

Khi nghiệm thu, cần kiểm tra tình trạng lắp lọc, gasket, cửa thao tác, điểm nối ductwork và khả năng ép lọc. Nếu dự án yêu cầu HEPA leak test hoặc scan test, cần bảo đảm housing hỗ trợ kiểm tra đúng. Không nên xem chứng chỉ lọc là đủ để chứng minh toàn bộ hệ thống đạt yêu cầu.

Nói cách khác, bộ lọc tốt nhưng housing không kín thì hiệu quả thực tế vẫn bị ảnh hưởng. Với BIBO, housing không kín còn làm suy giảm giá trị thay lọc an toàn. Vì vậy, cấp lọc và độ kín phải được kiểm soát đồng thời.

Chọn túi BIBO không phù hợp với bộ lọc và tác nhân ô nhiễm

Túi BIBO là trung tâm của nguyên lý Bag In Bag Out, nhưng trong nhiều dự án lại bị xem như phụ kiện phụ. Đây là một lỗi nghiêm trọng. Nếu túi sai kích thước, quá mỏng, không đủ bền hoặc không phù hợp với tác nhân ô nhiễm, quá trình thay lọc bằng BIBO có thể không đạt mục tiêu an toàn.

Túi cần đủ lớn để chứa bộ lọc bẩn. Nếu túi quá nhỏ, người vận hành sẽ khó kéo lọc vào bên trong, phải dùng lực mạnh hoặc xoay lọc nhiều lần. Điều này làm tăng nguy cơ rách túi và làm xáo trộn bụi trên bề mặt lọc. Nếu túi quá lớn nhưng không được kẹp chắc, thao tác có thể lỏng lẻo và khó kiểm soát.

Độ bền của túi cũng rất quan trọng. Bộ lọc HEPA hoặc ULPA có thể có kích thước lớn và trọng lượng đáng kể. Khi kéo lọc vào túi, túi phải chịu ma sát, lực kéo và trọng lượng của lọc. Nếu túi quá mỏng hoặc vật liệu không phù hợp, túi có thể rách đúng lúc rủi ro cao nhất, khi bộ lọc đã bẩn.

Túi cũng cần phù hợp với tác nhân ô nhiễm. Nếu lọc có thể chứa bụi hoạt chất, vi sinh hoặc hóa chất, túi phải phù hợp với quy trình niêm kín, dán nhãn, vận chuyển và xử lý lọc thải. Trong một số trường hợp, cần bao gói bổ sung hoặc dùng phương pháp niêm kín đặc biệt theo SOP.

Một lỗi khác là không chuẩn bị túi dự phòng đúng loại. Khi cần thay lọc, nếu không có túi đúng kích thước hoặc túi bảo quản không tốt bị rách, thao tác có thể bị trì hoãn hoặc người vận hành dùng túi không phù hợp. Điều này làm tăng rủi ro.

Yêu cầu kỹ thuật của túi BIBO nên nêu rõ kích thước, độ bền, phương pháp gắn, phương pháp niêm kín, điều kiện bảo quản và sự phù hợp với bộ lọc. Không nên chỉ ghi chung chung “có túi BIBO”. Một hệ thống BIBO chỉ hiệu quả khi túi được chọn đúng và sử dụng đúng.

Cơ cấu kẹp túi không chắc hoặc khó thao tác

Cơ cấu kẹp túi là điểm quyết định túi có được giữ chắc vào housing hay không. Nếu miệng gắn túi, vòng kẹp túi hoặc cơ cấu giữ túi không chắc, túi có thể tuột, hở hoặc dịch chuyển trong quá trình kéo bộ lọc bẩn vào túi. Khi đó, khả năng kiểm soát phát tán của BIBO giảm đáng kể.

Một lỗi thường gặp là cơ cấu kẹp nhìn có vẻ đầy đủ nhưng thao tác thực tế khó. Người vận hành có thể mất nhiều thời gian để gắn túi, kẹp không đều hoặc không biết điểm nào đã kín. Nếu cơ cấu quá phức tạp hoặc khó quan sát, nguy cơ thao tác sai tăng lên. Trong môi trường GMP, thao tác thay lọc cần lặp lại được và kiểm soát được, nên cơ cấu kẹp phải dễ sử dụng.

Cơ cấu kẹp cũng phải phù hợp với loại túi. Nếu túi và vòng kẹp không tương thích, túi có thể bị trượt hoặc bị cấn rách. Nếu mép gắn túi có cạnh sắc, túi có thể rách khi kéo lọc. Nếu vòng kẹp bị cong, mòn hoặc kẹt sau thời gian sử dụng, việc thay lọc thật có thể gặp sự cố.

Vì vậy, cơ cấu kẹp túi cần được kiểm tra trong nghiệm thu. Không chỉ kiểm tra bằng mắt mà nên thử gắn túi, kéo mô phỏng và đánh giá khả năng giữ túi. Thao tác thay lọc mô phỏng là cách tốt để phát hiện lỗi này trước khi bộ lọc thật bị bẩn.

Trong vận hành, cơ cấu kẹp túi cũng cần được bảo trì định kỳ. Nếu chỉ phát hiện cơ cấu kẹp bị kẹt hoặc lỏng khi chuẩn bị thay lọc thật, rủi ro sẽ cao hơn. Khi đó, đội vận hành có thể phải xử lý sự cố trong điều kiện bộ lọc đã cần thay, thời gian hạn chế và tác nhân ô nhiễm có nguy cơ phát tán.

Một BIBO tốt không chỉ có túi tốt, mà còn phải có cơ cấu giữ túi chắc, kín và dễ thao tác. Đây là yêu cầu không thể xem nhẹ.

Cửa thao tác, khóa lọc và cơ cấu ép lọc khó sử dụng

Cửa thao tác, khóa lọc và cơ cấu ép lọc là các chi tiết cơ khí ảnh hưởng trực tiếp đến quá trình thay lọc. Nếu những bộ phận này khó sử dụng, người vận hành có thể phải dùng lực mạnh, thao tác sai tư thế hoặc làm rung lắc bộ lọc. Trong BIBO, điều này có thể dẫn đến rách túi, va đập lọc hoặc phát tán bụi bám trên lọc.

Cửa thao tác phải đóng mở ổn định và không gây vướng khi túi đã được gắn vào housing. Nếu cửa mở quá khó, quá nặng hoặc hướng mở không phù hợp, thao tác trong phạm vi túi sẽ bất tiện. Người vận hành có thể kéo túi lệch hoặc làm túi bị căng. Đây là lỗi thường chỉ phát hiện khi thao tác mô phỏng hoặc thay lọc thật.

Khóa lọc phải giữ bộ lọc chắc trong vận hành bình thường, nhưng cũng phải tháo được thuận tiện khi thay lọc. Nếu khóa lọc quá cứng hoặc cần dụng cụ phức tạp, người vận hành sẽ khó thao tác trong phạm vi túi. Nếu khóa lọc quá lỏng, bộ lọc có thể không được giữ đúng vị trí hoặc không ép kín vào gasket.

Cơ cấu ép lọc phải tạo lực đều lên bộ lọc. Nếu ép không đều, một phần gasket có thể không kín, gây bypass. Nếu cơ cấu ép quá chặt hoặc thiết kế không thuận tiện, người vận hành phải dùng lực mạnh để tháo lọc. Khi đó, lọc có thể bật ra đột ngột hoặc cọ vào túi, làm tăng nguy cơ rách túi.

Cần nhớ rằng thao tác với BIBO khác thao tác với housing thường. Người vận hành không trực tiếp cầm nắm trong không gian mở, mà làm việc thông qua túi. Vì vậy, những chi tiết nhỏ như hướng mở cửa, tay nắm, chốt khóa, vít ép và khoảng trống thao tác đều ảnh hưởng đến hiệu quả thực tế.

Lỗi cơ khí không nhất thiết làm thiết bị thất bại ngay khi lắp đặt, nhưng sẽ gây vấn đề khi thay lọc. Do đó, trước khi nghiệm thu, cần thử thao tác mở cửa, tháo khóa, nhả cơ cấu ép và kéo lọc mô phỏng trong điều kiện có túi. Đây là cách đánh giá sát thực tế nhất.

Không bố trí đồng hồ chênh áp hoặc điểm giám sát phù hợp

Chênh áp là thông số quan trọng để theo dõi tình trạng bộ lọc. Differential pressure là chênh áp giữa hai phía bộ lọc. Khi lọc bẩn dần, chênh áp thường tăng. Nếu không bố trí đồng hồ chênh áp hoặc điểm giám sát phù hợp, đội vận hành sẽ khó biết khi nào lọc cần thay, lọc có bất thường hay hệ thống có dấu hiệu rò rỉ, tắc nghẽn hoặc bypass.

Một lỗi thường gặp là không lắp đồng hồ chênh áp cho BIBO, hoặc có lắp nhưng dải đo không phù hợp. Nếu dải đo quá rộng, thay đổi nhỏ khó quan sát. Nếu dải đo quá hẹp, đồng hồ có thể không đáp ứng khi chênh áp tăng. Dải đo cần phù hợp với loại lọc, lưu lượng và giới hạn vận hành của hệ thống.

Vị trí lấy áp cũng quan trọng. Điểm lấy áp phải phản ánh đúng chênh áp trước và sau bộ lọc. Nếu ống lấy áp lắp sai vị trí, bị gập, bị tắc hoặc bị rò, số liệu đọc được có thể không chính xác. Khi đó, quyết định thay lọc dựa trên chênh áp sẽ không đáng tin cậy.

Một lỗi khác là đặt đồng hồ ở nơi khó quan sát. Nếu người vận hành phải leo cao, đi vào khu vực khó tiếp cận hoặc bị che bởi ductwork, việc ghi nhận chênh áp định kỳ sẽ dễ bị bỏ qua. Trong phòng sạch GMP, dữ liệu chênh áp có thể cần ghi nhận theo SOP, nên vị trí đồng hồ phải thuận tiện cho vận hành.

Chênh áp không chỉ giúp xác định thời điểm thay lọc mà còn giúp phát hiện bất thường. Chênh áp tăng nhanh có thể do tải bụi cao hoặc lọc bị tắc. Chênh áp thấp bất thường có thể liên quan đến rò rỉ, bypass hoặc lắp lọc không đúng. Nếu thiếu giám sát, những vấn đề này có thể không được phát hiện kịp thời.

Vì vậy, khi lắp đặt BIBO, đồng hồ chênh áp, cảm biến, điểm lấy áp và phương pháp ghi nhận dữ liệu cần được xem như một phần của hệ thống, không phải phụ kiện tùy chọn.

Thiếu cổng test hoặc cổng test khó tiếp cận

Thiếu cổng test hoặc bố trí cổng test khó tiếp cận là lỗi gây khó khăn lớn trong nghiệm thu và tái kiểm tra sau thay lọc. Với các hệ thống có yêu cầu kiểm tra rò rỉ HEPA, BIBO cần được thiết kế sao cho có thể thực hiện được HEPA leak test, scan test hoặc DOP/PAO test theo yêu cầu dự án.

HEPA leak test là kiểm tra rò rỉ lọc HEPA. Scan test là kiểm tra quét rò rỉ lọc. DOP/PAO test là kiểm tra bằng aerosol thử nghiệm. Các phép kiểm này giúp xác nhận bộ lọc và vị trí lắp lọc không có rò rỉ vượt giới hạn yêu cầu. Nếu không có cổng test phù hợp, việc kiểm tra có thể rất khó hoặc không thực hiện được đúng cách.

Một lỗi thường gặp là cổng test có trên thiết bị nhưng bị che bởi ống gió, tường, giá đỡ hoặc thiết bị khác sau khi lắp đặt. Trên bản vẽ, cổng test có thể nhìn ổn, nhưng khi ra công trường lại không thể đưa thiết bị đo vào thao tác. Đây là lỗi do không phối hợp đủ giữa thiết kế thiết bị và layout thực tế.

Cổng test cũng phải phù hợp với phương pháp kiểm tra dự kiến. Nếu điểm đưa aerosol, điểm lấy mẫu hoặc hướng tiếp cận không phù hợp, kết quả kiểm tra có thể không đáng tin hoặc mất nhiều thời gian. Với phòng sạch GMP, nghiệm thu không nên phụ thuộc vào giải pháp tạm thời tại hiện trường nếu có thể thiết kế đúng từ đầu.

BIBO không chỉ cần cổng test cho lần nghiệm thu ban đầu. Sau khi thay lọc, hệ thống có thể cần kiểm tra lại. Nếu mỗi lần kiểm tra đều khó tiếp cận, chi phí và thời gian bảo trì sẽ tăng. Điều này ảnh hưởng đến vận hành lâu dài.

Vì vậy, khi lựa chọn và lắp đặt BIBO, cần kiểm tra cổng test ngay từ giai đoạn thiết kế. Cổng test phải có, đúng vị trí, dễ tiếp cận, phù hợp phương pháp kiểm tra và không bị che khuất sau khi lắp đặt. Đây là yêu cầu quan trọng để hệ thống dễ nghiệm thu và duy trì trạng thái kiểm soát.

Không thực hiện thao tác thay lọc mô phỏng trước khi nghiệm thu

Một lỗi nghiêm trọng nhưng khá phổ biến là nghiệm thu BIBO chỉ dựa trên ngoại quan, kích thước, vật liệu và bộ lọc, mà không thực hiện thao tác thay lọc mô phỏng. Trong khi đó, giá trị chính của BIBO nằm ở khả năng Bag In Bag Out. Nếu không thử thao tác, rất khó biết thiết bị có thể thay lọc bằng túi đúng cách hay không.

Thao tác thay lọc mô phỏng giúp xác nhận toàn bộ chuỗi thao tác: gắn túi, mở cửa, tháo khóa lọc, kéo lọc vào túi, niêm kín túi và đưa túi chứa lọc bẩn ra ngoài. Đây là bước kiểm tra thực tế nhất để phát hiện lỗi về layout, hướng mở cửa, không gian thao tác, kích thước túi, cơ cấu kẹp túi và trọng lượng lọc.

Nếu mô phỏng đã khó thực hiện, khi thay lọc thật rủi ro sẽ cao hơn nhiều. Lúc đó, bộ lọc đã bẩn và có thể chứa tác nhân ô nhiễm. Người vận hành không thể thao tác thử tùy tiện, cũng không nên xử lý lỗi thiết kế trong tình huống có rủi ro phát tán. Vì vậy, mô phỏng phải được thực hiện trước khi hệ thống đi vào vận hành chính thức.

Một lợi ích khác của mô phỏng là giúp đào tạo người vận hành. Người thay lọc có thể làm quen với thiết bị, túi, khóa lọc, cơ cấu kẹp và phương pháp niêm kín trước khi thao tác thật. Đồng thời, đội nghiệm thu có thể quan sát các điểm bất tiện và điều chỉnh SOP cho phù hợp.

Mô phỏng cũng nên được ghi nhận trong hồ sơ nghiệm thu. Hồ sơ có thể nêu người thực hiện, các bước đã kiểm tra, vấn đề phát hiện và biện pháp khắc phục nếu có. Trong môi trường GMP, bằng chứng này giúp chứng minh thiết bị không chỉ được lắp đúng mà còn có khả năng vận hành đúng.

Nếu bỏ qua bước mô phỏng, dự án có thể chỉ phát hiện lỗi khi lọc đã cần thay. Đây là thời điểm muộn và rủi ro nhất. Vì vậy, thao tác thay lọc mô phỏng nên được xem là một phần quan trọng của nghiệm thu BIBO.

Thiếu SOP thay lọc BIBO rõ ràng

Có thiết bị BIBO nhưng không có SOP thay lọc rõ ràng là lỗi rất đáng chú ý. SOP là Standard Operating Procedure, nghĩa là quy trình thao tác chuẩn. Trong hệ thống BIBO, SOP không chỉ là tài liệu hành chính, mà là hướng dẫn kiểm soát rủi ro trong quá trình tháo bộ lọc bẩn.

Một SOP thay lọc BIBO cần mô tả đầy đủ các bước chuẩn bị, kiểm tra khu vực, chuẩn bị túi, chuẩn bị PPE, điều kiện dừng hệ thống nếu cần, gắn túi, mở cửa, tháo lọc, kéo lọc vào túi, niêm kín túi, tách túi khỏi housing, xử lý lọc thải, lắp lọc mới, kiểm tra sau thay và ghi hồ sơ.

Nếu thiếu SOP, người vận hành có thể thao tác theo kinh nghiệm cá nhân. Mỗi lần thay lọc có thể được thực hiện theo một cách khác nhau. Điều này không phù hợp với GMP, nơi các thao tác quan trọng cần lặp lại được, kiểm soát được và truy xuất được.

SOP cũng cần nêu rõ tình huống bất thường. Nếu túi rách thì xử lý thế nào? Nếu kẹp túi không kín thì dừng thao tác ở bước nào? Nếu lọc bị kẹt thì có được dùng lực kéo mạnh không? Nếu phát hiện chênh áp bất thường trước khi thay lọc thì cần kiểm tra gì? Nếu lọc thải cần xử lý như chất thải nguy hại thì ai chịu trách nhiệm?

Ngoài ra, SOP phải phù hợp với thiết bị thực tế. Một SOP chung chung sao chép từ tài liệu khác có thể không phù hợp với hướng mở cửa, loại túi, loại khóa lọc hoặc layout của dự án. Vì vậy, SOP nên được xây dựng dựa trên chính thiết bị đã lắp đặt và kết quả thao tác mô phỏng.

Trong phòng sạch, đặc biệt là khu vực nguy cơ cao, BIBO không thể tách rời SOP. Thiết bị chỉ hỗ trợ kiểm soát rủi ro khi người vận hành thao tác đúng. Nếu không có SOP rõ ràng, BIBO có thể không phát huy được vai trò thay lọc an toàn.

Không đào tạo người vận hành và không chuẩn bị PPE phù hợp

Một sai lầm khác là cho rằng BIBO tự động an toàn nên không cần đào tạo kỹ cho người vận hành. Thực tế, BIBO chỉ là một lớp kiểm soát kỹ thuật. Thiết bị giúp giảm rủi ro khi thay lọc bẩn, nhưng không thay thế con người, quy trình và phương tiện bảo hộ cá nhân.

PPE là Personal Protective Equipment, nghĩa là phương tiện bảo hộ cá nhân. Tùy rủi ro của bộ lọc bẩn, PPE có thể gồm găng tay, khẩu trang, kính bảo hộ, quần áo bảo hộ, mặt nạ hoặc thiết bị bảo vệ hô hấp phù hợp. Nếu bộ lọc có thể chứa hoạt chất, vi sinh hoặc hóa chất, PPE phải được lựa chọn theo đánh giá rủi ro, không được chọn theo thói quen.

Người vận hành cần được đào tạo về nguyên lý Bag In Bag Out. Họ phải hiểu tại sao cần gắn túi trước khi mở cửa, tại sao phải kéo lọc vào túi, tại sao phải niêm kín túi trước khi tách khỏi housing và tại sao không được tháo lọc trực tiếp trong trạng thái hở. Khi hiểu nguyên lý, họ sẽ thao tác cẩn trọng hơn.

Đào tạo cũng cần bao gồm xử lý sự cố. Nếu túi rách, người vận hành phải biết dừng ở đâu và báo cho ai. Nếu kẹp túi không kín, phải biết kiểm tra lại như thế nào. Nếu lọc bị kẹt, không nên dùng lực quá mạnh làm rách túi hoặc làm bụi phát tán. Nếu có nghi ngờ phát tán, cần có quy trình ứng phó.

Một lỗi thường gặp là chỉ đào tạo lý thuyết mà không thực hành. Với BIBO, thực hành rất quan trọng vì thao tác liên quan đến túi, cửa, khóa lọc và niêm kín. Người vận hành nên được tham gia thao tác mô phỏng trước khi thay lọc thật.

Nếu không đào tạo và không chuẩn bị PPE phù hợp, BIBO có thể tạo cảm giác an toàn giả. Thiết bị có cơ chế tốt, nhưng thao tác sai vẫn có thể gây rủi ro. Vì vậy, đào tạo và PPE phải được xem là một phần của hệ thống BIBO, không phải phần bổ sung sau cùng.

Không có phương án xử lý lọc thải sau khi Bag Out

Nhiều dự án chỉ tập trung vào việc làm sao đưa bộ lọc bẩn vào túi, nhưng lại chưa chuẩn bị phương án xử lý lọc thải sau khi bag out. Đây là lỗi dễ làm rủi ro chuyển từ bước tháo lọc sang bước vận chuyển, lưu trữ hoặc tiêu hủy. Sau khi bộ lọc đã nằm trong túi, tác nhân ô nhiễm không biến mất. Nó chỉ được bao kín ở mức ban đầu.

Nếu lọc bẩn có thể chứa hoạt chất dược phẩm, túi chứa lọc cần được dán nhãn, vận chuyển theo tuyến phù hợp và xử lý theo quy trình chất thải liên quan. Nếu lọc chứa vi sinh, cần xem xét quy trình chất thải sinh học. Nếu lọc chứa hóa chất hoặc bụi nguy hiểm, cần tuân thủ yêu cầu an toàn hóa chất và môi trường.

SOP cần quy định rõ sau khi túi được niêm kín thì đặt ở đâu, ai vận chuyển, vận chuyển bằng phương tiện gì, có cần bao gói hai lớp không, có cần thùng chứa chuyên dụng không và ai xác nhận hoàn tất xử lý. Nếu những bước này không rõ, người vận hành có thể đặt túi lọc bẩn tạm ở khu vực không phù hợp hoặc vận chuyển qua tuyến không kiểm soát.

Việc dán nhãn cũng rất quan trọng. Nhãn nên thể hiện thông tin cần thiết như vị trí lọc, ngày thay, loại rủi ro nếu có, người thực hiện và cảnh báo xử lý. Trong môi trường GMP, hồ sơ xử lý lọc thải giúp đảm bảo traceability, nghĩa là khả năng truy xuất.

BIBO chỉ kiểm soát tốt bước đưa lọc bẩn ra khỏi housing khi túi được dùng đúng. Nhưng nếu sau đó lọc thải bị xử lý sai, toàn bộ mục tiêu an toàn vẫn bị ảnh hưởng. Vì vậy, phương án xử lý lọc thải phải được chuẩn bị trước khi đưa BIBO vào vận hành.

Một hệ thống BIBO hoàn chỉnh không chỉ gồm housing, lọc và túi. Nó còn gồm cả quy trình đưa lọc thải ra khỏi khu vực, lưu trữ tạm thời, bàn giao và xử lý cuối cùng.

Thiếu hồ sơ kỹ thuật, hồ sơ nghiệm thu và truy xuất GMP

Trong phòng sạch GMP, thiết bị không chỉ cần lắp đúng mà còn phải có bằng chứng cho thấy nó được kiểm soát đúng. Documentation là tài liệu hoặc hồ sơ. Traceability là khả năng truy xuất. Với BIBO, thiếu hồ sơ kỹ thuật, hồ sơ nghiệm thu và hồ sơ vận hành là lỗi có thể gây khó khăn cho audit, bảo trì và điều tra khi có bất thường.

Hồ sơ kỹ thuật cần bao gồm bản vẽ thiết bị, bản vẽ lắp đặt, thông số kỹ thuật, vật liệu housing, loại bộ lọc, cấp lọc, lưu lượng, áp suất, loại túi, cơ cấu kẹp túi, cổng test, đồng hồ chênh áp và hướng dẫn vận hành. Nếu thiếu những thông tin này, đội bảo trì sẽ khó hiểu đầy đủ cấu hình thiết bị sau một thời gian vận hành.

Hồ sơ nghiệm thu cần ghi nhận kiểm tra ngoại quan, kích thước, độ kín, hướng khí, chênh áp, tình trạng lắp lọc, kết quả HEPA leak test hoặc scan test nếu có, và đặc biệt là kết quả thao tác thay lọc mô phỏng. Nếu không có hồ sơ mô phỏng, rất khó chứng minh rằng BIBO có thể thực hiện đúng nguyên lý Bag In Bag Out trong điều kiện thực tế.

Hồ sơ vận hành cần ghi nhận chênh áp định kỳ, thời điểm thay lọc, mã lọc cũ, mã lọc mới, người thực hiện, PPE sử dụng, phương pháp niêm kín túi, tình trạng lọc thải và phương án xử lý. Hồ sơ đào tạo cũng cần được lưu để chứng minh người vận hành đã được hướng dẫn đúng.

Nếu thiếu traceability, khi có sự cố như chênh áp bất thường, phát hiện rò rỉ hoặc nghi ngờ phát tán, đội kỹ thuật sẽ khó truy ngược nguyên nhân. Không biết lọc nào đã lắp, thay khi nào, ai thay, có test sau thay không và lọc thải đã xử lý thế nào sẽ làm giảm khả năng kiểm soát hệ thống.

Vì vậy, hồ sơ không phải thủ tục phụ. Với BIBO trong môi trường GMP, hồ sơ là một phần của hệ thống kiểm soát. Thiết bị đúng cần đi kèm tài liệu đúng, nghiệm thu đúng và truy xuất đúng.

Không lập kế hoạch bảo trì định kỳ cho BIBO

Một lỗi thường gặp là chỉ kiểm tra BIBO khi đến kỳ thay lọc. Trong khi đó, BIBO là thiết bị liên quan trực tiếp đến an toàn bảo trì, nên cần được kiểm tra định kỳ. Nếu chỉ chờ đến lúc thay lọc thật mới kiểm tra, các lỗi nhỏ có thể đã tích tụ và trở thành rủi ro lớn.

Các nội dung cần kiểm tra định kỳ gồm tình trạng housing, cửa thao tác, gasket, cơ cấu kẹp túi, miệng gắn túi, túi dự phòng, khóa lọc, cơ cấu ép lọc, đồng hồ chênh áp, ống lấy áp, cổng test và dấu hiệu rò rỉ bất thường. Mỗi chi tiết đều có thể ảnh hưởng đến quá trình Bag In Bag Out.

Gasket có thể lão hóa, nứt hoặc mất đàn hồi theo thời gian. Cửa thao tác có thể khó đóng do biến dạng hoặc bụi bẩn. Cơ cấu kẹp túi có thể bị kẹt, mòn hoặc lỏng. Đồng hồ chênh áp có thể sai lệch hoặc ống lấy áp bị tắc. Nếu những lỗi này chỉ được phát hiện khi bộ lọc đã cần thay, việc xử lý sẽ khó khăn hơn.

Túi dự phòng cũng cần được kiểm tra và bảo quản đúng. Túi để lâu trong điều kiện không phù hợp có thể bị giòn, rách hoặc bẩn. Nếu đến lúc thay lọc mới phát hiện túi không dùng được, kế hoạch bảo trì sẽ bị ảnh hưởng.

Kế hoạch bảo trì định kỳ nên quy định tần suất kiểm tra, người phụ trách, tiêu chí đạt, cách xử lý khi phát hiện bất thường và hồ sơ cần ghi nhận. Với khu vực nguy cơ cao, tần suất kiểm tra có thể cần chặt chẽ hơn.

BIBO không nên được xem là thiết bị “lắp xong rồi chờ thay lọc”. Nó cần được duy trì trong trạng thái sẵn sàng cho thao tác thay lọc an toàn. Bảo trì định kỳ giúp đảm bảo khi đến thời điểm thay lọc thật, thiết bị, túi, kẹp, cửa và đồng hồ đều hoạt động đúng.

Bảng tổng hợp lỗi thường gặp và cách phòng tránh

Bảng trên cho thấy phần lớn lỗi của BIBO không phải do thiết bị không có giá trị, mà do thiết bị được hiểu chưa đúng hoặc không được tích hợp đầy đủ vào thiết kế, vận hành và bảo trì. Muốn phòng tránh lỗi, cần xem BIBO như một hệ thống kiểm soát rủi ro thay lọc, không chỉ như một hộp chứa lọc.

Tiêu chí kiểm tra trước khi chốt lựa chọn và lắp đặt BIBO

Trước khi chốt lựa chọn và lắp đặt hệ thống BIBO, cần kiểm tra tổng thể nhiều tiêu chí. Tiêu chí đầu tiên là vị trí lắp đặt. BIBO sẽ nằm trên khí thải, khí hồi, khí cấp, trong AHU hay trên ductwork? Vị trí này có thực sự liên quan đến bộ lọc bẩn nguy cơ cao không? Người vận hành có tiếp cận được không?

Tiêu chí thứ hai là loại dòng khí và rủi ro của bộ lọc sau vận hành. Nếu dòng khí có thể mang hoạt chất, vi sinh, hóa chất hoặc hạt nguy hiểm, cần đánh giá BIBO nghiêm túc hơn. Nếu rủi ro thấp, cần cân nhắc xem BIBO có cần thiết không.

Tiêu chí thứ ba là cấp lọc, lưu lượng và áp suất. Cần xác định bộ lọc HEPA hay ULPA, cấp lọc cụ thể, lưu lượng thiết kế, trở lực, áp suất hệ thống và kích thước ductwork. BIBO phải phù hợp với toàn bộ hệ thống khí, không chỉ phù hợp với kích thước lọc.

Tiêu chí thứ tư là vật liệu housing và độ kín. Housing cần phù hợp với môi trường phòng sạch, quy trình vệ sinh, tác nhân ô nhiễm và yêu cầu độ bền. Gasket, cửa thao tác, điểm nối và cơ cấu ép lọc cần được kiểm tra để hạn chế rò rỉ và bypass.

Tiêu chí thứ năm là túi BIBO và cơ cấu kẹp túi. Túi phải đúng kích thước, đủ bền, phù hợp với bộ lọc và quy trình xử lý lọc thải. Cơ cấu kẹp phải chắc, dễ thao tác và được kiểm tra trong điều kiện mô phỏng.

Tiêu chí thứ sáu là không gian bảo trì. Cần có đủ khoảng trống để gắn túi, kéo lọc, niêm kín túi và di chuyển túi chứa lọc bẩn. Nếu không gian không đủ, cần điều chỉnh layout trước khi lắp đặt.

Tiêu chí thứ bảy là cổng test, đồng hồ chênh áp và khả năng nghiệm thu. Thiết bị cần hỗ trợ HEPA leak test, scan test hoặc DOP/PAO test nếu dự án yêu cầu. Đồng hồ chênh áp cần dễ quan sát và có dải đo phù hợp.

Tiêu chí cuối cùng là SOP, PPE, xử lý lọc thải, hồ sơ nghiệm thu và ngân sách vòng đời. BIBO không chỉ có chi phí mua thiết bị, mà còn có chi phí túi, đào tạo, bảo trì, test và xử lý lọc thải.

Với vai trò là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, Thiết bị phòng sạch VCR có thể hỗ trợ rà soát cấu hình BIBO theo layout HVAC, AHU, ductwork, khí thải, khí hồi và yêu cầu nghiệm thu của từng dự án, giúp giảm lỗi ngay từ giai đoạn lựa chọn thiết bị.

FAQ – Câu hỏi thường gặp về lỗi lựa chọn và lắp đặt BIBO

Câu hỏi: Lỗi thường gặp nhất khi chọn BIBO là gì?

Lỗi thường gặp nhất là chọn BIBO mà không đánh giá rủi ro của bộ lọc sau vận hành. BIBO nên được chọn khi lọc bẩn có nguy cơ chứa tác nhân nguy hiểm và cần thay bằng túi an toàn.

Câu hỏi: BIBO có phải là bộ lọc HEPA không?

Không. BIBO không phải là bộ lọc HEPA. BIBO là housing hoặc hệ thống thay lọc bằng túi an toàn. HEPA Filter là bộ lọc khí hiệu suất cao được lắp bên trong BIBO nếu thiết kế yêu cầu.

Câu hỏi: Có cần dùng BIBO cho mọi vị trí HEPA không?

Không. Không cần dùng BIBO cho mọi vị trí HEPA. BIBO phù hợp với vị trí có rủi ro thay lọc cao. Với các vị trí rủi ro thấp, Housing HEPA thông thường hoặc Filter Housing tiêu chuẩn có thể phù hợp hơn.

Câu hỏi: Vì sao không gian thao tác BIBO quan trọng?

Không gian thao tác quyết định người vận hành có thể gắn túi, kéo lọc vào túi, niêm kín túi và đưa lọc ra ngoài đúng cách hay không. Nếu không gian không đủ, nguyên lý Bag In Bag Out khó thực hiện an toàn.

Câu hỏi: Túi BIBO sai kích thước gây hậu quả gì?

Túi sai kích thước có thể làm khó kéo lọc, gây rách túi, làm bụi trên lọc bị xáo trộn hoặc làm giảm khả năng containment khi thay lọc.

Câu hỏi: BIBO có cần HEPA leak test không?

Nếu dự án yêu cầu kiểm tra rò rỉ HEPA sau lắp đặt hoặc sau thay lọc, BIBO cần hỗ trợ HEPA leak test. Thiết bị phải có cổng test và không gian tiếp cận phù hợp.

Câu hỏi: Có cần thay lọc mô phỏng khi nghiệm thu BIBO không?

Có. Thao tác thay lọc mô phỏng giúp xác nhận BIBO có thể gắn túi, mở cửa, tháo lọc, kéo lọc vào túi, niêm kín túi và đưa lọc ra ngoài trong điều kiện thực tế.

Câu hỏi: SOP thay lọc BIBO cần có gì?

SOP cần có các bước chuẩn bị, PPE, điều kiện dừng hệ thống nếu cần, gắn túi, tháo lọc, kéo lọc vào túi, niêm kín túi, xử lý lọc thải, lắp lọc mới, kiểm tra sau thay và ghi hồ sơ.

Câu hỏi: BIBO có thay thế PPE không?

Không. BIBO không thay thế PPE. Người vận hành vẫn cần phương tiện bảo hộ cá nhân phù hợp với rủi ro của bộ lọc bẩn và quy trình của nhà máy.

Câu hỏi: Lọc thải sau khi Bag Out xử lý thế nào?

Lọc thải sau khi Bag Out cần được dán nhãn, vận chuyển, lưu trữ tạm và xử lý theo loại tác nhân ô nhiễm. Nếu chứa hoạt chất, vi sinh hoặc hóa chất, cần xử lý theo quy trình chất thải phù hợp.

Câu hỏi: Nhà thầu cần lưu ý gì khi lắp đặt BIBO?

Nhà thầu cần lưu ý vị trí lắp, dòng khí, rủi ro lọc bẩn, kích thước BIBO, cấp lọc, độ kín, túi BIBO, cơ cấu kẹp túi, không gian thao tác, cổng test, đồng hồ chênh áp, SOP và hồ sơ nghiệm thu.

Kết luận: Phần lớn lỗi BIBO đến từ việc xem nhẹ rủi ro thay lọc

Phần lớn lỗi khi lựa chọn và lắp đặt hệ thống BIBO không đến từ tên thiết bị, mà đến từ việc chưa hiểu đúng nguyên lý thay lọc bằng túi an toàn. BIBO chỉ phát huy hiệu quả khi được chọn đúng vị trí, đúng rủi ro, đúng kích thước, đúng bộ lọc, đúng túi và có đủ không gian thao tác để thực hiện quy trình Bag In Bag Out.

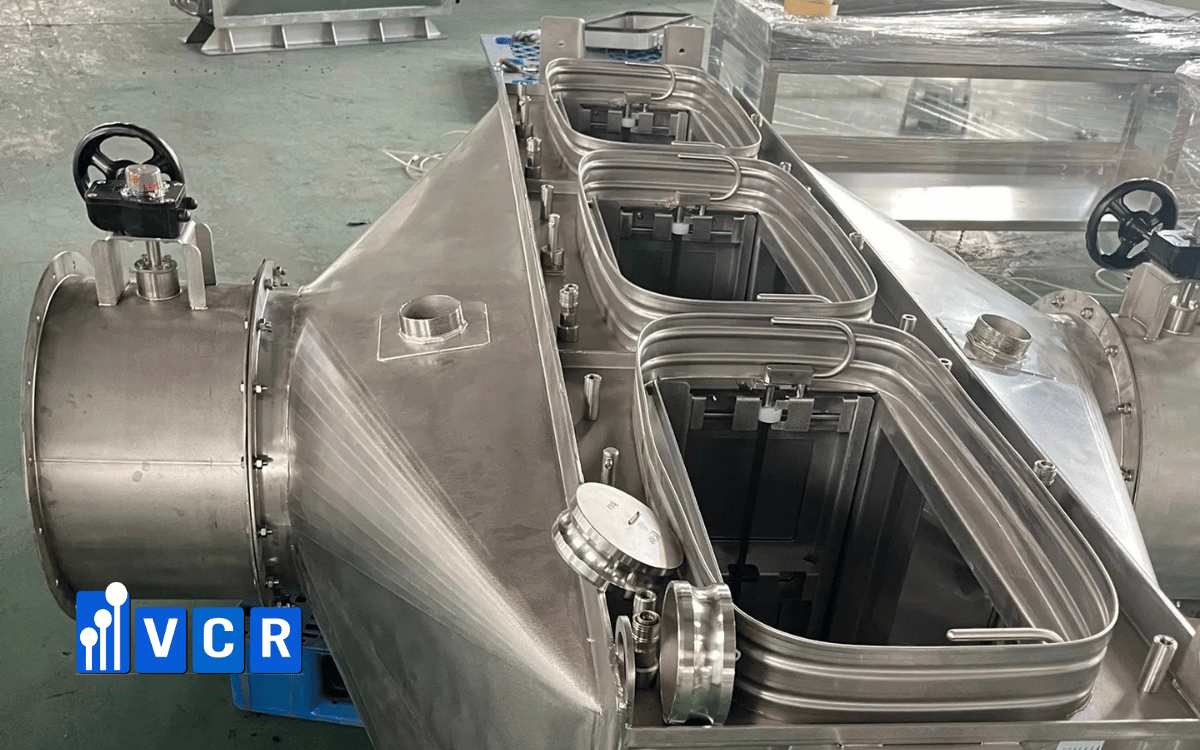

BIBO không phải giải pháp bắt buộc cho mọi vị trí lọc trong phòng sạch. Tuy nhiên, tại những khu vực mà bộ lọc bẩn có nguy cơ chứa hoạt chất, vi sinh, hóa chất, bụi độc, aerosol hoặc tác nhân ô nhiễm cần containment, BIBO là giải pháp rất đáng cân nhắc. Nếu lựa chọn hoặc lắp đặt sai, thiết bị có thể không đạt mục tiêu an toàn dù chi phí đầu tư cao hơn housing thông thường.

Tránh lỗi từ giai đoạn thiết kế giúp hệ thống dễ nghiệm thu hơn, bảo trì thuận lợi hơn và vận hành ổn định hơn. Một hệ thống BIBO tốt không chỉ nằm ở housing, mà nằm ở sự đồng bộ giữa thiết bị, layout, túi, quy trình, người vận hành, hồ sơ và phương án xử lý lọc thải.

Hải VCR
