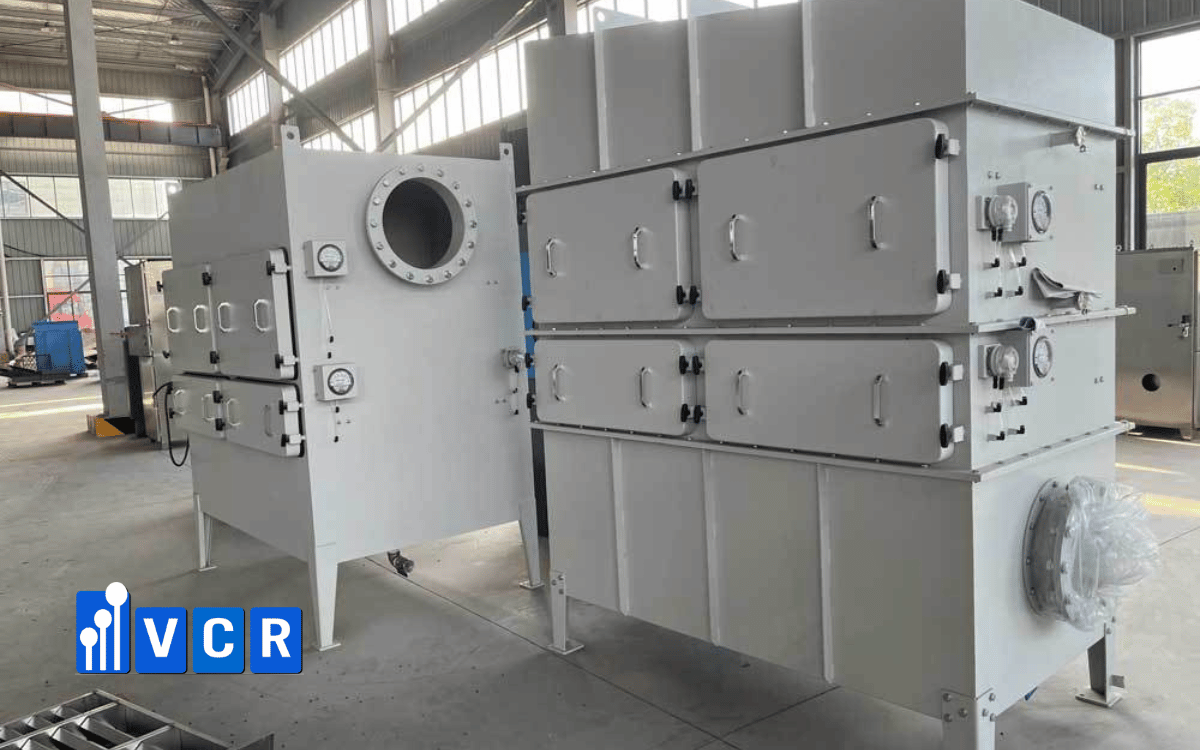

Hệ thống BIBO – Bag In Bag Out trong phòng sạch GMP không chỉ là một hộp chứa lọc HEPA có túi thay lọc. Về bản chất, BIBO là giải pháp kỹ thuật hỗ trợ thay bộ lọc bẩn trong điều kiện kiểm soát tốt hơn, đặc biệt tại những khu vực mà bộ lọc sau vận hành có thể chứa hoạt chất dược phẩm, bụi nguy cơ, vi sinh, hóa chất, aerosol hoặc tác nhân ô nhiễm cần containment. Containment là khả năng kiểm soát tác nhân ô nhiễm trong phạm vi cho phép.

Trong môi trường GMP, yêu cầu kỹ thuật của BIBO không thể chỉ dừng ở việc chọn đúng cấp lọc HEPA hoặc ULPA. Một hệ thống BIBO đạt yêu cầu cần được xem xét đồng thời từ nhiều góc độ: vị trí lắp đặt, vật liệu housing, độ kín, loại túi BIBO, cơ cấu kẹp túi, bộ lọc, chênh áp, cổng test, không gian bảo trì, thao tác thay lọc mô phỏng, SOP, PPE, xử lý lọc thải và hồ sơ truy xuất. Nếu một trong các yếu tố này không phù hợp, nguyên lý Bag In Bag Out có thể không đạt mục tiêu kiểm soát rủi ro.

Vì vậy, khi lựa chọn BIBO cho phòng sạch GMP, nhà thầu và chủ đầu tư cần bắt đầu từ rủi ro của bộ lọc bẩn, không chỉ từ tên thiết bị. BIBO phù hợp nhất tại những vị trí mà bộ lọc sau vận hành có thể trở thành nguồn phát tán nếu tháo trực tiếp, như đường khí thải, khí hồi, AHU, ductwork hoặc khu vực liên quan đến API, vi sinh, hóa chất và sản phẩm nguy cơ cao.

Vì sao hệ thống BIBO trong phòng sạch GMP cần yêu cầu kỹ thuật riêng?

Trong phòng sạch GMP, mọi thiết bị liên quan đến dòng khí, bộ lọc và kiểm soát ô nhiễm đều cần được lựa chọn, lắp đặt và vận hành theo tiêu chí kỹ thuật rõ ràng. GMP là Good Manufacturing Practice, nghĩa là thực hành sản xuất tốt. Trong môi trường này, hệ thống lọc khí không chỉ có nhiệm vụ duy trì cấp sạch mà còn liên quan trực tiếp đến kiểm soát nhiễm chéo, bảo vệ sản phẩm, bảo vệ người vận hành và đảm bảo khả năng truy xuất khi có kiểm tra hoặc audit.

BIBO cần yêu cầu kỹ thuật riêng vì thiết bị này không chỉ phục vụ quá trình lọc khí trong vận hành bình thường. Giá trị quan trọng nhất của BIBO nằm ở giai đoạn thay lọc bẩn. Sau một thời gian vận hành, bộ lọc HEPA, ULPA hoặc các cấp lọc khác có thể tích tụ bụi, hạt, vi sinh, hoạt chất, hóa chất hoặc các tác nhân nguy cơ cao. Khi bộ lọc được tháo ra khỏi hệ thống, những tác nhân này có thể phát tán nếu thao tác không được kiểm soát.

Nếu BIBO được xem như một Filter Housing thông thường, nhiều yêu cầu quan trọng có thể bị bỏ qua. Ví dụ, housing có thể không đủ kín, túi thay lọc không phù hợp, cơ cấu kẹp túi không chắc, không gian thao tác không đủ hoặc SOP thay lọc không rõ ràng. Khi đó, dù thiết bị được gọi là BIBO, quá trình Bag In Bag Out vẫn có thể không đạt mục tiêu containment.

Một hệ thống BIBO trong phòng sạch GMP cần đáp ứng cả yêu cầu thiết kế và yêu cầu vận hành. Thiết bị phải phù hợp với dòng khí, cấp lọc, lưu lượng, áp suất và vị trí lắp đặt. Đồng thời, thiết bị cũng phải hỗ trợ thao tác thực tế: gắn túi, mở cửa, tháo lọc, kéo lọc vào túi, niêm kín túi và xử lý lọc thải. Nếu chỉ tính thông số vận hành mà không tính thao tác bảo trì, hệ thống có thể đạt trên bản vẽ nhưng khó sử dụng an toàn trong thực tế.

Vì vậy, yêu cầu kỹ thuật của BIBO phải được xây dựng dựa trên rủi ro bộ lọc bẩn, loại tác nhân ô nhiễm, yêu cầu GMP, yêu cầu containment và khả năng thao tác của người vận hành. Đây là điểm khác biệt giữa BIBO và các housing lọc thông thường.

BIBO là gì trong hệ thống phòng sạch GMP?

BIBO là viết tắt của Bag In Bag Out, nghĩa là hệ thống thay lọc bằng túi an toàn. Trong phòng sạch GMP, BIBO thường được thiết kế dưới dạng BIBO Filter Housing, tức vỏ hoặc hộp chứa lọc có cơ chế thay lọc bằng túi. Khi bộ lọc bẩn cần được tháo ra, người vận hành gắn túi vào housing, thao tác tháo lọc trong phạm vi túi, kéo bộ lọc vào túi, niêm kín túi rồi mới đưa lọc ra ngoài.

BIBO không phải là bản thân bộ lọc HEPA. HEPA Filter là High Efficiency Particulate Air, nghĩa là bộ lọc khí hiệu suất cao. HEPA Filter có nhiệm vụ giữ lại các hạt trong dòng khí. BIBO là housing hoặc hệ thống chứa lọc, hỗ trợ thay bộ lọc bẩn an toàn hơn khi bộ lọc đã tích tụ tác nhân ô nhiễm sau vận hành.

Bên trong BIBO có thể lắp HEPA Filter, ULPA Filter, pre-filter, carbon filter hoặc các cấp lọc khác tùy yêu cầu của dự án. ULPA Filter là Ultra Low Penetration Air, nghĩa là bộ lọc khí có mức xuyên lọt cực thấp. Pre-filter là lọc sơ cấp hoặc lọc thô. Carbon filter là lọc than hoạt tính. Tùy dòng khí và rủi ro, cấu hình lọc bên trong BIBO có thể khác nhau.

Trong phòng sạch GMP, BIBO thường được cân nhắc tại các vị trí mà bộ lọc sau vận hành có thể chứa tác nhân nguy hiểm. Đó có thể là đường khí thải từ khu thao tác hoạt chất, đường khí hồi từ khu vực nguy cơ cao, cụm lọc trong AHU phục vụ khu API hoặc hệ thống lọc của phòng thí nghiệm, sinh học, hóa chất. API là Active Pharmaceutical Ingredient, nghĩa là hoạt chất dược phẩm.

Cần phân biệt rõ BIBO với HEPA Box thông thường. HEPA Box thường dùng tại điểm cấp khí sạch cuối vào phòng sạch. BIBO không nhất thiết là thiết bị cấp khí cuối; nó thường được dùng ở nơi cần kiểm soát quá trình thay lọc. Vì vậy, khi lựa chọn BIBO cho GMP, không chỉ hỏi cần cấp lọc nào, mà còn phải hỏi: bộ lọc sau vận hành sẽ chứa gì và thay lọc bằng cách nào để an toàn?

Nguyên tắc kỹ thuật cốt lõi của BIBO: thay lọc an toàn, không phải lọc sạch hơn

Nguyên tắc kỹ thuật cốt lõi của BIBO là thay lọc bẩn an toàn hơn, không phải làm tăng hiệu suất lọc. Đây là điểm rất quan trọng vì nhiều người dễ nhầm BIBO với một loại bộ lọc cao cấp. Thực tế, nếu bên trong BIBO lắp HEPA H13 thì cấp lọc vẫn là H13. Nếu lắp HEPA H14 thì cấp lọc vẫn là H14. BIBO không biến H13 thành H14 và cũng không làm vật liệu lọc giữ hạt tốt hơn.

Hiệu suất lọc phụ thuộc vào cấp lọc, vật liệu lọc, thiết kế bộ lọc, độ kín lắp đặt, lưu lượng gió, vận tốc qua lọc và kết quả kiểm tra rò rỉ. BIBO là housing hỗ trợ thao tác thay lọc bằng túi. Giá trị của BIBO nằm ở giai đoạn bộ lọc bẩn được đưa ra khỏi hệ thống.

Khi bộ lọc đã vận hành trong thời gian dài, nó có thể tích tụ bụi hoạt chất, vi sinh, hóa chất hoặc hạt nguy hiểm. Nếu mở housing và kéo lọc ra ngoài trực tiếp, tác nhân bám trên lọc có thể rơi ra, bay lên hoặc bám vào găng tay, quần áo, dụng cụ và bề mặt khu bảo trì. Trong phòng sạch GMP, đây là rủi ro cần được kiểm soát.

BIBO giải quyết rủi ro này bằng nguyên lý Bag In Bag Out. Bộ lọc bẩn được đưa vào túi trước khi tách khỏi housing. Túi được niêm kín trước khi vận chuyển hoặc xử lý tiếp. Nhờ vậy, khả năng phát tán tác nhân ô nhiễm trong giai đoạn thay lọc được giảm so với phương pháp tháo lọc trực tiếp.

Do đó, khi viết yêu cầu kỹ thuật cho BIBO, không nên chỉ ghi “có lắp HEPA H14” hoặc “có túi thay lọc”. Cần mô tả rõ khả năng thay lọc bằng túi, yêu cầu về túi, cơ cấu kẹp túi, không gian thao tác, độ kín housing, cổng test, SOP và xử lý lọc thải. Một hệ thống BIBO đúng nghĩa phải hỗ trợ được thao tác thay lọc bẩn an toàn trong điều kiện thực tế.

Yêu cầu về đánh giá rủi ro trước khi lựa chọn BIBO

Trước khi lựa chọn BIBO cho phòng sạch GMP, yêu cầu đầu tiên là thực hiện risk assessment, nghĩa là đánh giá rủi ro. Đây là bước nền tảng để xác định có cần dùng BIBO hay không, dùng ở vị trí nào và cấu hình kỹ thuật cần đạt mức nào. Không phải mọi phòng sạch GMP đều cần BIBO, và không phải mọi bộ lọc HEPA đều phải lắp trong housing BIBO.

Đánh giá rủi ro cần bắt đầu từ dòng khí đi qua bộ lọc. Bộ lọc nằm trên đường khí cấp, khí hồi hay khí thải? Khí đi qua bộ lọc có thể chứa tác nhân nguy hiểm không? Bộ lọc sau vận hành có khả năng tích tụ hoạt chất, bụi hóa chất, vi sinh, aerosol hoặc vật liệu nguy cơ cao không? Nếu câu trả lời là có, cần xem xét BIBO nghiêm túc hơn.

Một yếu tố quan trọng khác là người thay lọc. Khi bộ lọc bẩn được tháo ra, người vận hành có thể bị phơi nhiễm không? Phơi nhiễm có thể xảy ra qua đường hô hấp, tiếp xúc da, mắt, găng tay hoặc trang phục bảo hộ. Nếu bộ lọc chứa hoạt chất mạnh, vi sinh hoặc hóa chất nguy hiểm, thao tác thay lọc trực tiếp có thể không phù hợp.

Cần đánh giá cả trạng thái lọc thải. Nếu bộ lọc sau vận hành được phân loại là chất thải nguy hại, chất thải sinh học hoặc chất thải chứa hoạt chất, quá trình tháo lọc phải được kiểm soát từ bước đầu. BIBO giúp đưa lọc bẩn vào túi kín trước khi rời khỏi hệ thống, nhưng sau đó vẫn cần quy trình xử lý lọc thải phù hợp.

Trong nhà máy dược phẩm, BIBO thường được xem xét ở khu API, khu hoạt chất mạnh, khu sản xuất thuốc độc tế bào, đường khí thải hoặc khí hồi từ khu vực nguy cơ cao. Trong phòng thí nghiệm sinh học, BIBO có thể cần tại hệ thống khí thải có bộ lọc giữ vi sinh hoặc aerosol. Trong hóa chất, BIBO phù hợp khi bộ lọc có thể chứa bụi hóa chất hoặc hạt nguy hiểm.

Vì vậy, yêu cầu kỹ thuật của BIBO phải xuất phát từ risk assessment. Nếu đánh giá rủi ro cho thấy bộ lọc bẩn có khả năng phát tán tác nhân nguy hiểm khi thay, BIBO là giải pháp đáng cân nhắc. Nếu rủi ro thấp, housing thông thường có thể phù hợp hơn.

Yêu cầu về vị trí lắp đặt trong HVAC, AHU và ductwork

Vị trí lắp đặt là một trong những yêu cầu kỹ thuật quan trọng nhất của hệ thống BIBO. HVAC là Heating, Ventilation and Air Conditioning, nghĩa là hệ thống sưởi, thông gió và điều hòa không khí. AHU là Air Handling Unit, nghĩa là bộ xử lý không khí. Ductwork là hệ thống ống gió. BIBO có thể được lắp trong AHU, trên ductwork, trên đường khí thải, đường khí hồi hoặc tại cụm lọc phục vụ khu vực nguy cơ cao.

Trong phòng sạch GMP, BIBO thường được xem xét nhiều hơn ở exhaust air và return air. Exhaust air là khí thải, tức dòng khí được hút ra khỏi khu vực thao tác. Return air là khí hồi, tức dòng khí được đưa trở lại hệ thống xử lý không khí. Nếu các dòng khí này đi qua khu API, khu sinh học, khu hóa chất hoặc khu có bụi nguy cơ cao, bộ lọc có thể tích tụ tác nhân ô nhiễm sau vận hành.

Vị trí lắp BIBO cần thuận tiện tiếp cận. Người vận hành phải có đủ không gian đứng thao tác, gắn túi, mở cửa, kéo bộ lọc vào túi, niêm kín túi và đưa túi chứa lọc bẩn ra ngoài. Nếu BIBO được đặt quá cao, quá sát tường, nằm giữa nhiều đường ống hoặc bị cản bởi thiết bị khác, thao tác Bag In Bag Out có thể khó thực hiện đúng.

Hướng mở cửa cũng cần được xem xét. Cửa thao tác phải mở về phía thuận tiện, không bị vướng ductwork, giá đỡ, tường hoặc thiết bị phụ trợ. Miệng gắn túi phải ở vị trí người vận hành có thể thao tác an toàn. Đường di chuyển của túi chứa lọc bẩn sau khi bag out cũng cần được tính trước, nhất là khi lọc thải là chất thải nguy hại.

Ngoài ra, vị trí lắp đặt cần phù hợp với yêu cầu kiểm tra và nghiệm thu. Nếu cần HEPA leak test, scan test hoặc DOP/PAO test, cổng test và điểm tiếp cận phải được bố trí thuận tiện. Nếu đồng hồ chênh áp khó quan sát hoặc cổng test bị che khuất, việc vận hành và nghiệm thu sẽ khó khăn.

Do đó, BIBO không nên được bố trí chỉ theo chỗ còn trống trên bản vẽ. Thiết bị phải được đặt tại vị trí vừa đúng về dòng khí, vừa thuận tiện cho bảo trì, nghiệm thu và xử lý lọc thải. Đây là yêu cầu quan trọng để BIBO phát huy đúng giá trị trong phòng sạch GMP.

Yêu cầu về vật liệu và hoàn thiện bề mặt housing

Vật liệu và hoàn thiện bề mặt housing ảnh hưởng trực tiếp đến độ bền, khả năng vệ sinh, khả năng chống ăn mòn và tính phù hợp của BIBO trong môi trường GMP. Trong phòng sạch, housing cần có bề mặt sạch, dễ lau chùi, hạn chế tích bụi và không tạo các khe kẽ khó vệ sinh. Nếu bề mặt thô, cạnh sắc hoặc có nhiều góc chết, việc vệ sinh và kiểm soát ô nhiễm sẽ khó khăn hơn.

Vật liệu thường gặp của BIBO housing có thể là thép sơn tĩnh điện, inox hoặc vật liệu phù hợp theo yêu cầu dự án. Inox thường được ưu tiên trong nhiều môi trường yêu cầu vệ sinh cao, chống ăn mòn tốt hoặc có quy trình vệ sinh thường xuyên. Tuy nhiên, việc chọn vật liệu không nên chỉ dựa trên cảm giác “inox là tốt nhất”, mà cần dựa trên môi trường vận hành, tác nhân ô nhiễm, yêu cầu vệ sinh và ngân sách dự án.

Nếu BIBO được sử dụng trong khu vực có hóa chất, hơi ăn mòn hoặc bụi có tính phản ứng, cần xem xét tính tương thích vật liệu. Housing, gioăng, túi, cơ cấu kẹp và các phụ kiện liên quan phải chịu được điều kiện vận hành thực tế. Nếu vật liệu không phù hợp, thiết bị có thể bị ăn mòn, biến dạng hoặc giảm độ kín theo thời gian.

Hoàn thiện bề mặt cũng cần được kiểm soát. Các mối hàn, góc nối, mép cửa, vị trí lắp gioăng và điểm nối ductwork cần được hoàn thiện để hạn chế khe hở bất thường. Bề mặt tiếp xúc với khu vực sạch hoặc khu vực bảo trì cần dễ vệ sinh. Các cạnh sắc có thể làm rách túi BIBO trong quá trình thao tác, vì vậy cần được xử lý phù hợp.

Trong yêu cầu kỹ thuật, nên mô tả rõ vật liệu housing, độ dày phù hợp, loại hoàn thiện bề mặt, yêu cầu chống ăn mòn, yêu cầu vệ sinh và các tiêu chí hoàn thiện cơ khí. Với môi trường GMP, vật liệu không chỉ cần bền mà còn phải hỗ trợ vận hành sạch, bảo trì thuận lợi và giảm rủi ro phát sinh trong quá trình thay lọc.

Yêu cầu về độ kín của BIBO Filter Housing

Độ kín là yêu cầu kỹ thuật cốt lõi của BIBO Filter Housing. Housing cần hạn chế rò rỉ tại thân hộp, cửa thao tác, vị trí lắp lọc, gioăng, điểm kết nối ductwork và miệng gắn túi. Gasket là gioăng làm kín. Nếu một trong các vị trí này không kín, hiệu quả vận hành và khả năng containment của BIBO có thể bị ảnh hưởng.

Trong vận hành bình thường, độ kín giúp đảm bảo khí đi qua bộ lọc thay vì đi vòng qua khe hở. Bypass là hiện tượng khí đi vòng qua bộ lọc thay vì đi qua bộ lọc. Nếu xảy ra bypass, hiệu quả lọc thực tế có thể giảm dù bộ lọc bên trong đạt cấp HEPA hoặc ULPA. Đây là lý do vị trí lắp lọc, cơ cấu ép lọc và gasket cần được kiểm tra kỹ.

Trong giai đoạn thay lọc, độ kín cũng rất quan trọng. Nếu cửa thao tác, miệng gắn túi hoặc cơ cấu kẹp túi không kín, tác nhân ô nhiễm có thể thoát ra trong quá trình kéo lọc vào túi. Với các khu vực có bụi hoạt chất, vi sinh hoặc hóa chất, rò rỉ trong giai đoạn thay lọc có thể tạo rủi ro phơi nhiễm và ô nhiễm thứ cấp.

Yêu cầu về độ kín cần được xác định theo thiết kế hệ thống, mức rủi ro và tiêu chí nghiệm thu của dự án. Với các khu vực nguy cơ cao, yêu cầu độ kín của housing thường cần chặt chẽ hơn. Khi nghiệm thu, có thể cần kiểm tra ngoại quan, kiểm tra lắp lọc, kiểm tra gioăng, kiểm tra cửa và thực hiện các phép kiểm phù hợp theo yêu cầu dự án.

Cơ cấu ép lọc phải đảm bảo bộ lọc tiếp xúc đều với gasket. Nếu ép không đều, một số vị trí có thể tạo khe hở. Cửa thao tác phải đóng kín và ổn định. Điểm kết nối với ductwork cần được lắp chắc, không biến dạng và không tạo rò rỉ bất thường. Miệng gắn túi phải đủ chắc để túi không tuột hoặc hở khi thao tác.

Độ kín không chỉ là yêu cầu kỹ thuật trên giấy mà còn là điều kiện để BIBO thực hiện đúng vai trò. Một housing có túi nhưng không kín tại các điểm quan trọng sẽ không thể hỗ trợ containment tốt. Vì vậy, độ kín cần được kiểm tra trong cả trạng thái vận hành bình thường và trạng thái thao tác thay lọc.

Yêu cầu về bộ lọc HEPA/ULPA lắp trong BIBO

Bộ lọc lắp trong BIBO phải phù hợp với yêu cầu kiểm soát hạt, dòng khí và tiêu chí GMP của dự án. BIBO không thay thế việc chọn đúng cấp lọc. Nếu hệ thống yêu cầu HEPA H14, cần chọn đúng HEPA H14. Nếu yêu cầu ULPA, cần chọn đúng ULPA. BIBO chỉ là housing hỗ trợ thay lọc an toàn hơn, không làm tăng cấp lọc của bộ lọc bên trong.

Khi lựa chọn bộ lọc, cần xác định cấp lọc, kích thước, lưu lượng thiết kế, trở lực ban đầu, trở lực cuối, vật liệu khung, loại gasket, hướng khí và khả năng tương thích với cơ cấu ép lọc của housing. Nếu bộ lọc không phù hợp với khung giữ lọc hoặc cơ cấu ép lọc, có thể xảy ra lắp lệch, không kín hoặc khó tháo lọc khi bag out.

Chứng chỉ lọc cũng là yếu tố quan trọng trong môi trường GMP. Bộ lọc HEPA hoặc ULPA cần có thông tin rõ ràng về cấp lọc, thông số kỹ thuật, kết quả kiểm tra xuất xưởng nếu có, mã lọc và khả năng truy xuất. Khi thay lọc, mã lọc cũ và mới cần được ghi nhận trong hồ sơ vận hành.

Khả năng kiểm tra rò rỉ sau lắp đặt cũng cần được xem xét. HEPA leak test là kiểm tra rò rỉ lọc HEPA. Scan test là kiểm tra quét rò rỉ lọc. Nếu dự án yêu cầu kiểm tra sau khi lắp hoặc thay lọc, housing phải hỗ trợ thao tác này bằng cổng test, điểm tiếp cận và thiết kế phù hợp.

Bộ lọc trong BIBO có thể trở thành vật tư nguy cơ cao sau vận hành. Vì vậy, cần tính đến cả việc tháo ra, không chỉ việc lắp vào. Bộ lọc quá nặng, quá khó kéo hoặc không phù hợp với kích thước túi có thể làm thao tác thay lọc khó thực hiện. Khi chọn bộ lọc, cần xem xét kích thước thực tế, trọng lượng và cách người vận hành sẽ kéo lọc vào túi.

Tóm lại, yêu cầu kỹ thuật của bộ lọc trong BIBO gồm đúng cấp lọc, đúng kích thước, đúng lưu lượng, đúng gasket, tương thích với housing, có chứng chỉ phù hợp và hỗ trợ kiểm tra sau lắp đặt. Nếu chọn sai bộ lọc, toàn bộ hệ thống BIBO có thể không đạt yêu cầu vận hành và nghiệm thu.

Yêu cầu về túi BIBO và cơ cấu kẹp túi

Túi BIBO là bộ phận trung tâm của nguyên lý Bag In Bag Out. Nếu không có túi hoặc túi không phù hợp, BIBO sẽ mất phần lớn giá trị kiểm soát phát tán. Túi có nhiệm vụ bao kín bộ lọc bẩn trước khi bộ lọc rời khỏi housing, giúp giảm khả năng bụi, vi sinh, hoạt chất hoặc hóa chất phát tán ra khu vực bảo trì.

Yêu cầu đầu tiên đối với túi BIBO là đúng kích thước. Túi phải đủ lớn để chứa bộ lọc bẩn và cho phép người vận hành thao tác kéo lọc vào bên trong. Nếu túi quá nhỏ, lọc có thể khó đi vào túi, làm tăng nguy cơ rách túi hoặc làm xáo trộn bụi trên lọc. Nếu túi quá lớn nhưng không được cố định tốt, thao tác có thể lỏng lẻo và khó kiểm soát.

Yêu cầu thứ hai là độ bền. Túi phải chịu được trọng lượng bộ lọc, lực kéo, ma sát và quá trình niêm kín. Với bộ lọc kích thước lớn hoặc có khung nặng, túi cần đủ chắc để không rách trong quá trình thao tác. Nếu túi rách khi lọc đã bẩn, rủi ro phát tán sẽ tăng lên đáng kể.

Yêu cầu thứ ba là tính phù hợp với tác nhân ô nhiễm và quy trình xử lý lọc thải. Nếu lọc có thể chứa hoạt chất, vi sinh hoặc hóa chất, túi cần phù hợp với quy trình bao gói, vận chuyển và xử lý sau bag out. Trong một số trường hợp, có thể cần lớp bao bổ sung, nhãn cảnh báo hoặc phương pháp niêm kín đặc biệt.

Cơ cấu kẹp túi cũng quan trọng không kém túi. Miệng gắn túi, vòng kẹp túi và cơ cấu giữ túi phải chắc chắn, dễ thao tác và hạn chế khe hở. Khi người vận hành mở cửa và kéo lọc vào túi, túi không được tuột khỏi housing. Nếu cơ cấu kẹp không ổn định, nguyên lý Bag In Bag Out bị ảnh hưởng.

Khả năng niêm kín túi cần được quy định rõ trong SOP. Túi có thể được buộc, kẹp, hàn nhiệt hoặc niêm kín theo phương pháp được phê duyệt tùy yêu cầu dự án. Điểm quan trọng là sau khi lọc bẩn nằm trong túi, túi phải được đóng kín trước khi tách khỏi housing và đưa đi xử lý.

Vì vậy, yêu cầu kỹ thuật của túi BIBO không nên viết chung chung là “có túi thay lọc”. Cần xác định kích thước, độ bền, phương pháp kẹp, phương pháp niêm kín, tính tương thích với lọc và quy trình xử lý lọc thải. Đây là điều kiện then chốt để BIBO thực sự hỗ trợ containment.

Yêu cầu về cửa thao tác, khóa lọc và cơ cấu ép lọc

Cửa thao tác của BIBO cần đóng mở ổn định, kín và thuận tiện khi thao tác qua túi. Trong quá trình thay lọc, người vận hành không làm việc trực tiếp như với housing thông thường, mà thao tác trong phạm vi túi BIBO. Vì vậy, cửa phải được thiết kế sao cho có thể mở trong điều kiện túi đã được gắn vào housing mà không gây vướng, không làm rách túi và không tạo thao tác khó kiểm soát.

Khóa lọc và cơ cấu ép lọc có nhiệm vụ giữ bộ lọc đúng vị trí trong vận hành bình thường. Bộ lọc cần được ép kín vào gasket để tránh bypass. Tuy nhiên, khi thay lọc, cơ cấu này cũng phải cho phép người vận hành tháo lọc trong phạm vi túi một cách thuận lợi. Nếu khóa lọc quá cứng, quá khó mở hoặc cần dụng cụ phức tạp, thao tác bag out có thể trở nên rủi ro.

Cơ cấu ép lọc cần đảm bảo lực ép đồng đều. Nếu ép không đều, bộ lọc có thể không kín ở một số vị trí. Nếu ép quá chặt hoặc thiết kế tháo lắp không thuận tiện, người vận hành có thể phải dùng lực mạnh khi kéo lọc, gây rung lắc housing hoặc làm rách túi. Đây là vấn đề cần được xem xét ngay từ giai đoạn thiết kế và nghiệm thu.

Trọng lượng bộ lọc cũng là yếu tố cần tính đến. Nếu bộ lọc lớn và nặng, thao tác kéo vào túi sẽ khó hơn. Có thể cần thêm không gian, tư thế thao tác phù hợp hoặc dụng cụ hỗ trợ theo SOP. Nếu không tính trước, người vận hành có thể gặp khó khăn khi thay lọc thật, đặc biệt khi bộ lọc đã bẩn và cần thao tác cẩn thận.

Cửa thao tác, khóa lọc và cơ cấu ép lọc phải được kiểm tra không chỉ trong trạng thái thiết bị mới, mà cả trong điều kiện mô phỏng thay lọc. Một thiết bị có vẻ đạt khi đóng kín nhưng lại khó thao tác khi gắn túi sẽ không đáp ứng đầy đủ yêu cầu BIBO. Vì vậy, nghiệm thu cần bao gồm kiểm tra thao tác thực tế hoặc mô phỏng để xác nhận cơ cấu hoạt động phù hợp.

Yêu cầu về chênh áp, đồng hồ đo và điểm giám sát

Chênh áp là một thông số quan trọng trong vận hành hệ thống BIBO. Differential pressure nghĩa là chênh áp giữa hai phía của bộ lọc. Khi bộ lọc bám bụi và tải hạt tăng dần, chênh áp thường tăng. Theo dõi chênh áp giúp đánh giá tình trạng bộ lọc, phát hiện bất thường và hỗ trợ xác định thời điểm cần thay lọc.

Trong hệ thống BIBO phòng sạch GMP, đồng hồ chênh áp hoặc cảm biến chênh áp cần có dải đo phù hợp với loại bộ lọc và điều kiện vận hành. Nếu dải đo quá thấp hoặc quá cao so với thực tế, dữ liệu có thể khó đọc hoặc không phản ánh đúng tình trạng lọc. Đồng hồ cũng cần được lắp ở vị trí dễ quan sát, dễ bảo trì và không bị che khuất bởi đường ống hoặc thiết bị khác.

Điểm lấy áp cần được bố trí đúng phía trước và sau bộ lọc theo thiết kế. Nếu vị trí lấy áp sai, số liệu chênh áp có thể không chính xác. Ống lấy áp cần được lắp ổn định, không gập, không tắc và phù hợp với điều kiện vận hành. Trong một số dự án, có thể cần kết nối tín hiệu chênh áp về hệ thống giám sát trung tâm.

Trong môi trường GMP, dữ liệu chênh áp có thể cần được ghi nhận định kỳ theo SOP. SOP phải quy định tần suất kiểm tra, giới hạn cảnh báo, giới hạn thay lọc và cách xử lý khi chênh áp bất thường. Nếu chênh áp tăng nhanh bất thường, có thể có vấn đề về tải bụi, dòng khí hoặc tình trạng bộ lọc. Nếu chênh áp thấp bất thường, có thể cần kiểm tra khả năng rò rỉ, bypass hoặc lắp lọc không đúng.

Chênh áp không phải là tiêu chí duy nhất để đánh giá BIBO, nhưng là thông số vận hành rất quan trọng. Nó giúp đội vận hành theo dõi bộ lọc trong suốt vòng đời sử dụng, lên kế hoạch thay lọc và tránh thay lọc trong tình trạng bị động. Với BIBO, việc thay lọc thường liên quan đến rủi ro và quy trình phức tạp hơn housing thông thường, nên theo dõi chênh áp càng cần được thực hiện nghiêm túc.

Yêu cầu về cổng test, kiểm tra rò rỉ và khả năng nghiệm thu

Cổng test và khả năng kiểm tra sau lắp đặt là yêu cầu kỹ thuật quan trọng của hệ thống BIBO trong phòng sạch GMP. Nếu dự án yêu cầu kiểm tra rò rỉ HEPA hoặc kiểm tra hiệu quả lắp lọc, BIBO phải được thiết kế để hỗ trợ các phép kiểm này. Không nên chỉ chọn housing theo kích thước mà bỏ qua khả năng tiếp cận cổng test và thao tác nghiệm thu.

HEPA leak test là kiểm tra rò rỉ lọc HEPA. Scan test là kiểm tra quét rò rỉ lọc. DOP/PAO test là kiểm tra bằng aerosol thử nghiệm. Tùy yêu cầu dự án, các phép kiểm này có thể được thực hiện sau lắp đặt ban đầu, sau thay lọc hoặc theo chu kỳ thẩm định. Nếu BIBO không có cổng test phù hợp hoặc cổng test khó tiếp cận, việc kiểm tra sẽ gặp khó khăn.

Cổng test cần được bố trí đúng vị trí, dễ tiếp cận và phù hợp với phương pháp kiểm tra dự kiến. Điểm lấy mẫu hoặc điểm đưa aerosol thử nghiệm cần thuận tiện cho người thực hiện kiểm tra. Nếu BIBO lắp trên ductwork hoặc trong AHU, cần tính đến khoảng trống xung quanh để thao tác thiết bị đo và đầu dò.

Nghiệm thu BIBO không chỉ là kiểm tra bộ lọc đạt hay không. Vì giá trị của BIBO nằm ở nguyên lý Bag In Bag Out, quá trình nghiệm thu cần kiểm tra cả khả năng thay lọc bằng túi an toàn. Cần xác nhận túi có thể gắn đúng, cửa mở được trong phạm vi túi, bộ lọc có thể kéo vào túi, túi có thể niêm kín và túi chứa lọc bẩn có thể đưa ra khỏi khu vực thao tác.

Ngoài ra, cần kiểm tra độ kín housing, tình trạng gasket, hướng khí, chênh áp, cổng test, đồng hồ đo và khả năng tiếp cận để bảo trì. Các kết quả kiểm tra cần được ghi nhận trong hồ sơ nghiệm thu. Với dự án GMP, hồ sơ này rất quan trọng vì nó chứng minh thiết bị không chỉ được lắp đặt đúng mà còn có khả năng vận hành và bảo trì theo quy trình kiểm soát.

Yêu cầu về không gian bảo trì và thao tác thay lọc mô phỏng

BIBO cần không gian bảo trì lớn hơn housing thông thường. Lý do là thao tác thay lọc bằng BIBO gồm nhiều bước: gắn túi, mở cửa trong phạm vi túi, tháo lọc, kéo lọc vào túi, niêm kín túi, tách túi chứa lọc bẩn và đưa lọc thải đi xử lý. Nếu không đủ không gian, người vận hành có thể không thực hiện được thao tác đúng cách.

Không gian phía trước cửa thao tác cần đủ cho chiều dài túi, kích thước bộ lọc và tư thế thao tác của người vận hành. Nếu bộ lọc lớn, túi cũng cần đủ dài để chứa lọc và cho phép niêm kín. Nếu khoảng trống quá ngắn, túi có thể bị gấp, căng hoặc rách trong quá trình kéo lọc. Điều này làm tăng rủi ro phát tán tác nhân ô nhiễm.

Không gian xung quanh cũng cần tính đến đường di chuyển của túi lọc bẩn sau khi bag out. Nếu lọc thải là chất thải nguy hại, đường di chuyển cần phù hợp với quy trình nội bộ. Không nên để người vận hành phải mang túi lọc bẩn qua khu vực không phù hợp hoặc không có phương án lưu trữ tạm thời.

Thao tác thay lọc mô phỏng nên được thực hiện trong giai đoạn nghiệm thu hoặc trước khi vận hành chính thức. Mục tiêu là xác nhận thiết bị có thể vận hành đúng nguyên lý Bag In Bag Out trong điều kiện thực tế. Người vận hành hoặc đội nghiệm thu nên thử các bước: gắn túi, mở cửa, thao tác khóa lọc, kéo lọc mô phỏng vào túi, niêm kín túi và đưa túi ra ngoài.

Nếu thao tác mô phỏng đã khó thực hiện, khi thay lọc thật với bộ lọc bẩn, rủi ro sẽ cao hơn nhiều. Khi đó, cần điều chỉnh vị trí thiết bị, bổ sung khoảng trống, thay đổi hướng mở cửa hoặc xem xét lại layout. Đây là lý do BIBO nên được tính từ giai đoạn thiết kế, không nên chỉ bổ sung sau khi hệ thống HVAC đã hoàn thiện.

Không gian bảo trì là yêu cầu kỹ thuật thường bị xem nhẹ nhưng lại ảnh hưởng trực tiếp đến an toàn vận hành. Một BIBO có thông số tốt nhưng không thể thay lọc đúng cách trong thực tế vẫn chưa phải là một hệ thống phù hợp.

Yêu cầu về SOP, PPE và đào tạo người vận hành

Trong phòng sạch GMP, BIBO cần đi kèm SOP rõ ràng. SOP là Standard Operating Procedure, nghĩa là quy trình thao tác chuẩn. SOP thay lọc BIBO cần mô tả đầy đủ các bước từ chuẩn bị, kiểm tra thiết bị, dừng hệ thống nếu cần, gắn túi, mở cửa, tháo lọc, kéo lọc vào túi, niêm kín túi, tách túi, xử lý lọc thải, lắp lọc mới, kiểm tra sau thay và ghi hồ sơ.

PPE là Personal Protective Equipment, nghĩa là phương tiện bảo hộ cá nhân. BIBO không thay thế PPE. Nếu bộ lọc bẩn có thể chứa hoạt chất, vi sinh, hóa chất hoặc bụi nguy cơ, người vận hành vẫn cần găng tay, khẩu trang, kính, quần áo bảo hộ hoặc thiết bị bảo vệ hô hấp phù hợp theo đánh giá rủi ro. BIBO là một lớp kiểm soát kỹ thuật, còn PPE là lớp bảo vệ cá nhân.

Đào tạo người vận hành là yêu cầu bắt buộc để BIBO phát huy hiệu quả. Người thao tác cần hiểu nguyên lý Bag In Bag Out, biết cách kiểm tra túi, gắn túi, mở cửa, tháo khóa lọc, kéo lọc vào túi và niêm kín túi. Họ cũng cần biết cách xử lý tình huống bất thường như túi rách, kẹp túi không kín, lọc bị kẹt, chênh áp bất thường hoặc nghi ngờ phát tán tác nhân ô nhiễm.

Trong môi trường GMP, thao tác phải có tính lặp lại, kiểm soát và truy xuất được. Điều này có nghĩa là SOP không chỉ viết để có tài liệu, mà phải đủ thực tế để người vận hành làm theo. Nếu SOP quá chung chung hoặc không phù hợp với thiết bị thực tế, rủi ro vận hành vẫn tồn tại.

SOP cũng cần quy định rõ trách nhiệm của từng bên: người thao tác, người giám sát, bộ phận QA, bộ phận bảo trì và đơn vị xử lý chất thải nếu có. Với khu vực nguy cơ cao, có thể cần phê duyệt trước khi thay lọc, giám sát trong quá trình thao tác và xác nhận sau khi hoàn thành.

Do đó, yêu cầu kỹ thuật của BIBO không thể tách rời SOP, PPE và đào tạo. Một thiết bị tốt nhưng người vận hành không được đào tạo hoặc SOP không rõ ràng vẫn có thể không an toàn trong thực tế.

Yêu cầu về xử lý lọc thải sau khi Bag Out

Sau khi bộ lọc bẩn được đưa vào túi và bag out, rủi ro chưa kết thúc. Túi chứa lọc bẩn vẫn có thể chứa hoạt chất, vi sinh, hóa chất hoặc tác nhân nguy hại. Vì vậy, xử lý lọc thải sau khi Bag Out là một phần quan trọng của yêu cầu kỹ thuật và vận hành BIBO trong phòng sạch GMP.

Nếu bộ lọc chứa bụi hoạt chất dược phẩm, túi lọc thải có thể cần được dán nhãn, đóng gói bổ sung, vận chuyển theo tuyến quy định và xử lý như chất thải có chứa hoạt chất. Nếu bộ lọc chứa vi sinh, có thể cần xử lý theo quy trình chất thải sinh học. Nếu bộ lọc chứa hóa chất hoặc bụi nguy hiểm, cần tuân thủ yêu cầu an toàn hóa chất và môi trường.

Không nên xem túi BIBO là giải pháp xử lý cuối cùng. Túi chỉ giúp bao kín bộ lọc trong bước tháo ra khỏi housing. Sau đó, vẫn cần có quy trình vận chuyển, lưu trữ tạm thời, bàn giao và xử lý cuối cùng. Nếu các bước sau không được kiểm soát, rủi ro có thể xuất hiện trong quá trình di chuyển hoặc lưu kho.

SOP cần quy định rõ cách dán nhãn túi lọc thải, thông tin cần ghi trên nhãn, nơi tập kết tạm thời, người chịu trách nhiệm vận chuyển và phương pháp xử lý. Nếu cần bao gói hai lớp hoặc sử dụng thùng chứa chuyên dụng, yêu cầu này phải được nêu rõ trước khi thay lọc.

Trong GMP, hồ sơ xử lý lọc thải cũng cần được lưu. Hồ sơ có thể gồm mã bộ lọc, ngày thay, người thực hiện, khu vực lắp đặt, loại tác nhân liên quan nếu có, phương pháp đóng gói, đơn vị tiếp nhận và xác nhận xử lý. Điều này giúp đảm bảo khả năng truy xuất khi có kiểm tra nội bộ hoặc audit.

Vì vậy, yêu cầu kỹ thuật của BIBO không chỉ dừng ở việc “lọc được đưa ra trong túi”. Một hệ thống BIBO hoàn chỉnh phải có cả phương án xử lý lọc thải sau bag out. Nếu không có phương án này, quá trình thay lọc mới chỉ được kiểm soát ở bước đầu, còn rủi ro sau đó vẫn có thể tồn tại.

Yêu cầu về hồ sơ, tài liệu và truy xuất trong GMP

Trong GMP, thiết bị không chỉ cần lắp đúng mà còn phải chứng minh được rằng nó đã được kiểm soát. Documentation là tài liệu hoặc hồ sơ. Traceability là khả năng truy xuất. Đối với hệ thống BIBO, hồ sơ kỹ thuật và hồ sơ vận hành có vai trò rất quan trọng vì thiết bị liên quan trực tiếp đến kiểm soát ô nhiễm, an toàn bảo trì và thay lọc nguy cơ cao.

Hồ sơ kỹ thuật cần bao gồm bản vẽ thiết bị, bản vẽ lắp đặt, thông số kỹ thuật, vật liệu housing, kích thước, hướng khí, loại bộ lọc, cấp lọc, lưu lượng, áp suất, chênh áp, cổng test, loại túi BIBO và hướng dẫn thay lọc. Nếu có yêu cầu đặc biệt về vật liệu, chống ăn mòn hoặc vệ sinh bề mặt, những thông tin này cũng cần được thể hiện rõ.

Hồ sơ bộ lọc cần gồm chứng chỉ lọc, mã lọc, cấp lọc, thông số trở lực, ngày lắp đặt, ngày thay thế và kết quả kiểm tra nếu có. Khi thay lọc, mã bộ lọc cũ và mới cần được ghi nhận để đảm bảo truy xuất. Nếu xảy ra bất thường, hồ sơ này giúp xác định bộ lọc nào đã được lắp ở vị trí nào và trong thời gian nào.

Hồ sơ nghiệm thu cần bao gồm biên bản kiểm tra ngoại quan, kiểm tra độ kín, kiểm tra hướng khí, kiểm tra chênh áp, kết quả HEPA leak test hoặc scan test nếu có, biên bản kiểm tra thao tác thay lọc mô phỏng và các sai lệch nếu phát sinh. Với BIBO, hồ sơ mô phỏng thao tác thay lọc rất hữu ích vì nó chứng minh thiết bị có thể vận hành theo đúng nguyên lý Bag In Bag Out.

Hồ sơ vận hành cần ghi nhận chênh áp định kỳ, tình trạng housing, tình trạng túi dự phòng, thời điểm thay lọc, người thực hiện, PPE sử dụng, phương pháp niêm kín túi, phương án xử lý lọc thải và xác nhận hoàn thành. Hồ sơ đào tạo cũng cần được lưu để chứng minh người vận hành đã được hướng dẫn đúng quy trình.

Những tài liệu này không chỉ phục vụ audit mà còn giúp vận hành ổn định lâu dài. Khi có sự cố hoặc cần đánh giá lại hệ thống, hồ sơ đầy đủ giúp đội kỹ thuật và QA hiểu được lịch sử vận hành của BIBO. Đây là yêu cầu quan trọng trong các dự án phòng sạch GMP.

Yêu cầu về bảo trì định kỳ và kiểm tra trong quá trình vận hành

BIBO là thiết bị liên quan trực tiếp đến an toàn bảo trì, vì vậy cần được kiểm tra định kỳ chứ không chỉ kiểm tra khi thay lọc. Bảo trì định kỳ giúp phát hiện sớm hư hỏng, biến dạng, lão hóa gioăng, lỗi cơ cấu kẹp túi hoặc bất thường chênh áp trước khi chúng tạo rủi ro trong quá trình thay lọc.

Nội dung kiểm tra đầu tiên là chênh áp. Cần theo dõi chênh áp qua bộ lọc theo tần suất quy định trong SOP. Nếu chênh áp tăng đến giới hạn cảnh báo hoặc giới hạn thay lọc, cần lên kế hoạch thay lọc. Nếu chênh áp thay đổi bất thường, cần kiểm tra nguyên nhân như tắc lọc, rò rỉ, bypass hoặc lỗi đồng hồ.

Housing cần được kiểm tra ngoại quan định kỳ. Cần xem có biến dạng, ăn mòn, rò rỉ, lỏng kết nối hoặc hư hỏng bề mặt không. Cửa thao tác cần đóng mở ổn định. Gasket cần được kiểm tra tình trạng đàn hồi, nứt, biến dạng hoặc bám bẩn. Nếu gasket xuống cấp, độ kín có thể bị ảnh hưởng.

Cơ cấu kẹp túi và miệng gắn túi cần được kiểm tra để đảm bảo túi có thể gắn chắc khi thay lọc. Nếu cơ cấu kẹp bị mòn, cong, kẹt hoặc khó thao tác, cần xử lý trước khi thay lọc thật. Túi dự phòng cần được bảo quản đúng điều kiện, tránh rách, thủng hoặc hư hỏng trước khi sử dụng.

Khóa lọc và cơ cấu ép lọc cũng cần được kiểm tra. Nếu cơ cấu bị kẹt hoặc không ép đều, bộ lọc có thể không kín hoặc khó tháo trong quá trình bag out. Đồng hồ chênh áp, cảm biến, ống lấy áp và cổng test cần được kiểm tra để đảm bảo hoạt động đúng.

Lịch bảo trì định kỳ nên được thiết lập dựa trên mức rủi ro, tần suất vận hành, môi trường sử dụng và yêu cầu GMP của nhà máy. Khi phát hiện bất thường, cần có tiêu chí xử lý rõ ràng: tiếp tục theo dõi, sửa chữa, thay thế phụ kiện hay dừng sử dụng để đánh giá lại. BIBO chỉ có thể vận hành an toàn nếu được kiểm tra và bảo trì như một thiết bị kiểm soát rủi ro, không phải chỉ như một hộp lọc thông thường.

Sai lầm thường gặp khi thiết kế và lựa chọn BIBO GMP

Sai lầm đầu tiên là chọn BIBO chỉ vì thiết bị nghe có vẻ cao cấp. BIBO không cần thiết cho mọi vị trí lọc trong phòng sạch GMP. Nếu bộ lọc chỉ chứa bụi môi trường rủi ro thấp, housing thông thường có thể phù hợp hơn. BIBO nên được chọn dựa trên rủi ro của bộ lọc bẩn, không dựa trên cảm giác thiết bị hiện đại hơn.

Sai lầm thứ hai là không đánh giá rủi ro bộ lọc sau vận hành. Nhiều dự án chỉ xem xét cấp lọc HEPA nhưng không đánh giá bộ lọc sẽ tích tụ gì sau thời gian sử dụng. Đây là thiếu sót lớn vì rủi ro thay lọc nằm ở bộ lọc bẩn, không phải bộ lọc mới.

Sai lầm thứ ba là chỉ quan tâm cấp lọc mà bỏ qua thao tác thay lọc. Một hệ thống có HEPA H14 vẫn có thể tạo rủi ro nếu bộ lọc bẩn được tháo trực tiếp ở khu vực nguy cơ cao. BIBO cần được đánh giá theo khả năng thay lọc bằng túi, không chỉ theo cấp lọc.

Sai lầm thứ tư là chọn sai kích thước túi hoặc không kiểm tra cơ cấu kẹp túi. Túi sai kích thước, quá mỏng hoặc dễ rách có thể làm hỏng toàn bộ mục tiêu containment. Cơ cấu kẹp túi không chắc cũng có thể làm túi tuột trong quá trình kéo lọc.

Sai lầm thứ năm là không chừa không gian thao tác. BIBO cần khoảng trống để gắn túi, kéo lọc và niêm kín túi. Nếu thiết bị đặt quá sát tường hoặc bị che bởi ductwork, thao tác Bag In Bag Out sẽ khó thực hiện đúng.

Sai lầm thứ sáu là không có cổng test hoặc bố trí cổng test khó tiếp cận. Điều này gây khó khăn cho nghiệm thu, kiểm tra rò rỉ và đánh giá sau thay lọc.

Sai lầm thứ bảy là không đào tạo người vận hành và không có SOP xử lý lọc thải. BIBO không tự động an toàn nếu người vận hành không biết thao tác đúng hoặc nếu túi lọc bẩn không được xử lý phù hợp sau khi bag out.

Sai lầm cuối cùng là không mô phỏng thao tác thay lọc. Đây là bước quan trọng để phát hiện vấn đề trước khi vận hành thật. Sai lầm lớn nhất là xem BIBO như một hộp lọc HEPA thông thường, trong khi giá trị chính của BIBO nằm ở thay lọc an toàn và kiểm soát phát tán.

Tiêu chí lựa chọn hệ thống BIBO phù hợp cho dự án phòng sạch GMP

Để lựa chọn hệ thống BIBO phù hợp cho phòng sạch GMP, tiêu chí đầu tiên là vị trí lắp đặt. Cần xác định BIBO nằm trên đường khí thải, khí hồi, khí cấp, trong AHU hay trên ductwork. Vị trí này quyết định cấu hình thiết bị, hướng mở cửa, không gian thao tác và yêu cầu nghiệm thu.

Tiêu chí thứ hai là loại dòng khí và rủi ro của bộ lọc bẩn. Nếu dòng khí có thể mang hoạt chất, vi sinh, hóa chất hoặc hạt nguy hiểm, bộ lọc sau vận hành cần được xem là nguồn rủi ro. Khi đó, BIBO nên được lựa chọn với cấu hình phù hợp để hỗ trợ containment.

Tiêu chí thứ ba là cấp lọc và thông số vận hành. Cần xác định HEPA hay ULPA, cấp lọc cụ thể, lưu lượng gió, trở lực, áp suất hệ thống và khả năng kiểm tra rò rỉ. BIBO phải tương thích với bộ lọc được chọn và không gây tổn thất áp suất không phù hợp.

Tiêu chí thứ tư là vật liệu housing và độ kín. Vật liệu cần phù hợp với môi trường GMP, yêu cầu vệ sinh và tác nhân ô nhiễm. Housing, cửa, gasket, điểm nối ductwork và vị trí lắp lọc cần đảm bảo độ kín theo yêu cầu dự án.

Tiêu chí thứ năm là túi BIBO và cơ cấu kẹp túi. Túi phải đúng kích thước, đủ bền và phù hợp với quy trình xử lý lọc thải. Cơ cấu kẹp phải chắc, dễ thao tác và hỗ trợ niêm kín túi an toàn.

Tiêu chí thứ sáu là cổng test và khả năng nghiệm thu. Nếu dự án yêu cầu HEPA leak test, scan test hoặc DOP/PAO test, thiết bị phải có cổng test và không gian tiếp cận phù hợp. Nghiệm thu cần bao gồm cả thao tác thay lọc mô phỏng.

Tiêu chí thứ bảy là SOP, PPE, xử lý lọc thải và hồ sơ GMP. Nếu nhà máy chưa có quy trình thay lọc BIBO, cần xây dựng trước khi đưa thiết bị vào sử dụng. Hồ sơ thiết bị, hồ sơ lọc, hồ sơ chênh áp, hồ sơ thay lọc và hồ sơ xử lý chất thải cần được quản lý rõ ràng.

Với vai trò là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, Thiết bị phòng sạch VCR có thể hỗ trợ tư vấn lựa chọn hệ thống BIBO phù hợp cho các vị trí khí thải, khí hồi, AHU, ductwork hoặc khu vực GMP nguy cơ cao, dựa trên layout thực tế, rủi ro bộ lọc bẩn và yêu cầu nghiệm thu của dự án.

FAQ – Câu hỏi thường gặp về yêu cầu kỹ thuật BIBO trong phòng sạch GMP

Câu hỏi: Hệ thống BIBO trong phòng sạch GMP cần yêu cầu kỹ thuật gì?

Hệ thống BIBO cần đáp ứng yêu cầu về vị trí lắp đặt, vật liệu housing, độ kín, bộ lọc HEPA/ULPA, túi BIBO, cơ cấu kẹp túi, cửa thao tác, chênh áp, cổng test, không gian bảo trì, SOP, PPE, xử lý lọc thải và hồ sơ GMP.

Câu hỏi: BIBO có bắt buộc trong mọi phòng sạch GMP không?

Không. BIBO không bắt buộc cho mọi phòng sạch GMP. BIBO chỉ nên dùng tại các vị trí mà bộ lọc sau vận hành có thể chứa tác nhân nguy hiểm và cần thay lọc bằng túi an toàn.

Câu hỏi: BIBO có làm tăng hiệu suất lọc HEPA không?

Không. BIBO không làm tăng hiệu suất lọc HEPA. Hiệu suất lọc phụ thuộc vào bộ lọc HEPA hoặc ULPA được lắp bên trong. BIBO chỉ giúp thay lọc bẩn an toàn hơn.

Câu hỏi: Yêu cầu quan trọng nhất của BIBO là gì?

Yêu cầu quan trọng nhất là hỗ trợ thay lọc bẩn bằng túi an toàn trong điều kiện hạn chế phát tán. Để đạt được điều này, housing phải kín, túi phù hợp, cơ cấu kẹp chắc và người vận hành phải thao tác đúng SOP.

Câu hỏi: Túi BIBO cần đáp ứng yêu cầu gì?

Túi BIBO cần đúng kích thước, đủ bền, phù hợp với bộ lọc, housing, tác nhân ô nhiễm và quy trình xử lý lọc thải. Túi cũng phải có thể được niêm kín đúng cách trước khi lọc bẩn rời khỏi hệ thống.

Câu hỏi: BIBO có cần HEPA leak test không?

Nếu dự án GMP yêu cầu kiểm tra rò rỉ HEPA sau lắp đặt hoặc sau thay lọc, BIBO cần hỗ trợ HEPA leak test. Thiết bị phải có cổng test và khả năng tiếp cận phù hợp để thực hiện phép kiểm.

Câu hỏi: BIBO có cần thao tác thay lọc mô phỏng không?

Có. Thao tác thay lọc mô phỏng rất nên thực hiện trong giai đoạn nghiệm thu để xác nhận có đủ không gian gắn túi, kéo lọc, niêm kín túi và đưa túi chứa lọc bẩn ra ngoài.

Câu hỏi: BIBO cần không gian bảo trì như thế nào?

BIBO cần đủ không gian phía trước cửa thao tác để gắn túi, mở cửa, kéo lọc vào túi, niêm kín túi và di chuyển túi lọc thải. Không gian này phải được tính từ giai đoạn thiết kế layout.

Câu hỏi: SOP thay lọc BIBO cần có gì?

SOP thay lọc BIBO cần quy định chuẩn bị, PPE, điều kiện dừng hệ thống nếu cần, gắn túi, tháo lọc, kéo lọc vào túi, niêm kín túi, xử lý lọc thải, lắp lọc mới, kiểm tra sau thay và ghi hồ sơ.

Câu hỏi: Lọc thải sau khi Bag Out xử lý như thế nào?

Lọc thải sau khi Bag Out cần được dán nhãn, vận chuyển, lưu trữ tạm và xử lý theo loại tác nhân ô nhiễm. Nếu chứa hoạt chất, vi sinh hoặc hóa chất, cần xử lý theo quy trình chất thải phù hợp.

Câu hỏi: Nhà thầu cần lưu ý gì khi tư vấn BIBO GMP?

Nhà thầu cần đánh giá rủi ro bộ lọc bẩn, vị trí lắp đặt, dòng khí, cấp lọc, vật liệu housing, độ kín, túi BIBO, không gian bảo trì, cổng test, SOP, xử lý lọc thải và tiêu chí nghiệm thu GMP trước khi tư vấn cấu hình.

Kết luận: Yêu cầu kỹ thuật BIBO phải gắn với rủi ro lọc bẩn và khả năng thay lọc an toàn

Hệ thống BIBO trong phòng sạch GMP cần được đánh giá không chỉ theo cấp lọc HEPA hoặc ULPA, mà còn theo khả năng kiểm soát phát tán khi thay lọc. Các yêu cầu kỹ thuật quan trọng gồm vị trí lắp đặt phù hợp, vật liệu housing, độ kín, bộ lọc, túi BIBO, cơ cấu kẹp túi, cửa thao tác, khóa lọc, chênh áp, cổng test, không gian bảo trì, SOP, PPE, xử lý lọc thải và hồ sơ GMP.

BIBO không phải thiết bị bắt buộc cho mọi vị trí lọc trong phòng sạch. Tuy nhiên, tại những nơi bộ lọc bẩn có nguy cơ chứa hoạt chất, vi sinh, hóa chất, bụi độc hoặc tác nhân ô nhiễm cần containment, BIBO là giải pháp đáng cân nhắc. Lựa chọn đúng BIBO giúp quá trình thay lọc an toàn hơn, giảm phát tán, bảo vệ người vận hành và hỗ trợ hệ thống GMP vận hành ổn định hơn.

Nói cách khác, yêu cầu kỹ thuật của BIBO không chỉ nằm ở thiết bị, mà nằm ở toàn bộ hệ thống: từ thiết kế, lắp đặt, nghiệm thu đến vận hành, bảo trì và xử lý lọc thải.
