Bag In Bag Out Filter System là hệ thống lọc có cơ chế thay bộ lọc bằng túi an toàn, được sử dụng trong các môi trường kiểm soát để hạn chế phát tán bụi, vi sinh, hóa chất, hoạt chất dược phẩm hoặc tác nhân ô nhiễm khi tháo lọc bẩn ra khỏi hệ thống. Đây là một giải pháp quan trọng trong phòng sạch, nhà máy dược phẩm, phòng thí nghiệm, khu sinh học, khu hóa chất và các hệ thống HVAC có yêu cầu kiểm soát rủi ro bảo trì.

Điểm quan trọng cần hiểu là Bag In Bag Out Filter System không phải là một loại bộ lọc làm sạch khí tốt hơn HEPA hay ULPA. Giá trị chính của hệ thống nằm ở phương pháp thay lọc. Khi bộ lọc sau vận hành đã tích tụ tác nhân ô nhiễm, việc tháo lọc trực tiếp có thể tạo nguy cơ phát tán ra khu vực bảo trì. Với cơ chế Bag In Bag Out, bộ lọc bẩn được thao tác trong phạm vi túi, kéo vào túi, niêm kín rồi mới đưa ra ngoài, giúp giảm tiếp xúc trực tiếp và giảm rủi ro ô nhiễm thứ cấp.

Trong các môi trường kiểm soát, rủi ro không chỉ xuất hiện trong quá trình sản xuất hoặc vận hành bình thường. Rủi ro cũng có thể xuất hiện trong bảo trì, thay lọc, vận chuyển lọc thải và xử lý chất thải. Vì vậy, lựa chọn đúng Bag In Bag Out Filter System cần dựa trên rủi ro của bộ lọc bẩn, vị trí lắp đặt, dòng khí, loại tác nhân ô nhiễm, yêu cầu containment, không gian thao tác, SOP, PPE và tiêu chí nghiệm thu của dự án.

Vì sao Bag In Bag Out Filter System quan trọng trong môi trường kiểm soát?

Trong các môi trường kiểm soát như phòng sạch, nhà máy dược phẩm, phòng thí nghiệm sinh học, khu hóa chất hoặc khu sản xuất có yêu cầu kiểm soát ô nhiễm, hệ thống lọc khí không chỉ có nhiệm vụ giữ cho không khí sạch trong quá trình vận hành. Nó còn liên quan đến an toàn bảo trì, bảo vệ người vận hành và kiểm soát rủi ro khi các bộ phận trong hệ thống cần được thay thế.

Bộ lọc sau một thời gian vận hành có thể trở thành nơi tích tụ nhiều loại tác nhân khác nhau. Ở khu vực dược phẩm, đó có thể là bụi hoạt chất hoặc tá dược. Ở khu sinh học, đó có thể là vi sinh hoặc aerosol. Ở khu hóa chất, đó có thể là bụi hóa chất, hạt nguy cơ hoặc vật liệu cần kiểm soát. Khi bộ lọc còn nằm trong housing, rủi ro được giới hạn trong hệ thống. Nhưng khi mở housing và tháo lọc ra ngoài, rủi ro phát tán có thể tăng lên.

Nếu tháo lọc trực tiếp, bụi hoặc tác nhân ô nhiễm bám trên lọc có thể rơi ra, bay lên, bám vào găng tay, quần áo, dụng cụ hoặc bề mặt khu vực bảo trì. Người thay lọc có thể bị phơi nhiễm. Khu kỹ thuật hoặc phòng bảo trì có thể bị ô nhiễm thứ cấp. Trong một số ngành, sự cố nhỏ trong thay lọc cũng có thể ảnh hưởng đến an toàn, hồ sơ GMP hoặc kế hoạch vận hành của nhà máy.

Bag In Bag Out Filter System được thiết kế để kiểm soát chính giai đoạn nhạy cảm này. Thay vì đưa bộ lọc bẩn ra ngoài trong trạng thái hở, hệ thống cho phép người vận hành gắn túi vào housing, tháo lọc trong phạm vi túi, kéo lọc vào túi, niêm kín túi rồi mới tách lọc khỏi hệ thống. Nhờ vậy, tác nhân ô nhiễm trên lọc có ít cơ hội phát tán hơn so với phương pháp thay lọc trực tiếp.

Đây là lý do Bag In Bag Out Filter System đặc biệt quan trọng trong các môi trường kiểm soát có yêu cầu containment. Containment là khả năng kiểm soát tác nhân ô nhiễm trong phạm vi cho phép. Hệ thống này không thay thế toàn bộ chiến lược an toàn của nhà máy, nhưng là một lớp kiểm soát kỹ thuật quan trọng trong giai đoạn thay lọc.

Bag In Bag Out Filter System là gì?

Bag In Bag Out Filter System là hệ thống lọc có cơ chế thay bộ lọc bằng túi an toàn. Tên gọi Bag In Bag Out có thể hiểu là “đưa vào bằng túi, đưa ra bằng túi”. Trong thực tế, thuật ngữ này thường được viết tắt là BIBO. Hệ thống thường được thiết kế dưới dạng BIBO Filter Housing, tức vỏ hoặc hộp chứa lọc có cơ chế gắn túi để thay lọc bẩn trong điều kiện hạn chế phát tán.

Filter Housing là vỏ chứa lọc hoặc hộp chứa lọc trong hệ thống khí. Một Filter Housing thông thường có nhiệm vụ giữ bộ lọc đúng vị trí, bảo đảm dòng khí đi qua bộ lọc và hỗ trợ thay lọc theo quy trình tiêu chuẩn. BIBO Filter Housing cũng là một dạng housing, nhưng có thêm cơ chế Bag In Bag Out để thay lọc an toàn hơn.

Điểm cần nhấn mạnh là BIBO không phải là bản thân bộ lọc HEPA. HEPA Filter là High Efficiency Particulate Air, nghĩa là bộ lọc khí hiệu suất cao. HEPA Filter có nhiệm vụ giữ lại các hạt trong dòng khí. Trong khi đó, Bag In Bag Out Filter System là hệ thống chứa lọc và hỗ trợ tháo lọc bẩn bằng túi. Nói cách khác, HEPA là bộ phận lọc, còn BIBO là cơ chế thay lọc an toàn hơn.

Bên trong Bag In Bag Out Filter System có thể lắp nhiều loại bộ lọc khác nhau tùy yêu cầu dự án. Đó có thể là HEPA Filter, ULPA Filter, pre-filter, carbon filter hoặc các cấp lọc chuyên dụng khác. ULPA Filter là Ultra Low Penetration Air, nghĩa là bộ lọc khí có mức xuyên lọt cực thấp. Pre-filter là lọc sơ cấp hoặc lọc thô. Carbon filter là lọc than hoạt tính. Mỗi loại lọc có vai trò riêng, còn BIBO giúp kiểm soát cách thay lọc sau khi bộ lọc đã bẩn.

Bag In Bag Out Filter System còn có thể được gọi bằng các tên như Safe Change Housing, Safe Change Filter Housing hoặc Containment Filter Housing. Safe Change Housing nghĩa là housing thay lọc an toàn. Containment Filter Housing là housing hỗ trợ kiểm soát phát tán. Các tên gọi này đều nhấn mạnh cùng một điểm: hệ thống không chỉ chứa lọc, mà còn hỗ trợ đưa bộ lọc bẩn ra khỏi hệ thống trong điều kiện an toàn hơn.

Vì sao gọi là Bag In Bag Out?

Tên gọi Bag In Bag Out mô tả trực tiếp nguyên lý hoạt động của hệ thống. “Bag In” có thể hiểu là đưa túi hoặc bộ lọc vào quy trình thay lọc an toàn. “Bag Out” là đưa bộ lọc bẩn ra ngoài trong túi đã được niêm kín. Cả hai phần của tên gọi đều xoay quanh vai trò của túi trong quá trình thay lọc.

Trong phương pháp thay lọc thông thường, người vận hành có thể mở cửa housing, tháo bộ lọc bẩn và đưa lọc ra ngoài trực tiếp hơn. Cách làm này có thể phù hợp nếu bộ lọc chỉ chứa bụi thông thường và rủi ro thấp. Tuy nhiên, nếu bộ lọc có thể chứa hoạt chất, vi sinh, bụi hóa chất hoặc tác nhân nguy hiểm, thao tác trực tiếp có thể tạo rủi ro phát tán.

Với Bag In Bag Out Filter System, túi được gắn vào miệng housing trước khi bộ lọc được tháo ra. Người vận hành thao tác trong phạm vi túi, kéo lọc bẩn vào túi, niêm kín túi rồi mới đưa lọc ra khỏi hệ thống. Bộ lọc bẩn không được đưa ra môi trường bên ngoài trong trạng thái hở. Đây là điểm cốt lõi của khái niệm Bag Out.

Điều này cũng cho thấy Bag In Bag Out không có nghĩa là bộ lọc lọc sạch hơn. Một bộ lọc HEPA H14 lắp trong BIBO vẫn là HEPA H14. Một bộ lọc HEPA H13 lắp trong BIBO vẫn là HEPA H13. Cơ chế Bag In Bag Out không làm tăng cấp lọc, không thay đổi vật liệu lọc và không làm bộ lọc giữ hạt tốt hơn. Nó làm quá trình thay lọc bẩn an toàn hơn.

Tên gọi Bag In Bag Out cũng nhắc rằng túi không phải phụ kiện phụ. Túi là thành phần trung tâm của nguyên lý vận hành. Nếu túi sai kích thước, quá mỏng, dễ rách, không được kẹp chắc hoặc niêm kín sai cách, giá trị của hệ thống sẽ giảm mạnh. Một hệ thống chỉ được xem là Bag In Bag Out đúng nghĩa khi túi, housing, cơ cấu kẹp, quy trình và người vận hành cùng phối hợp đúng.

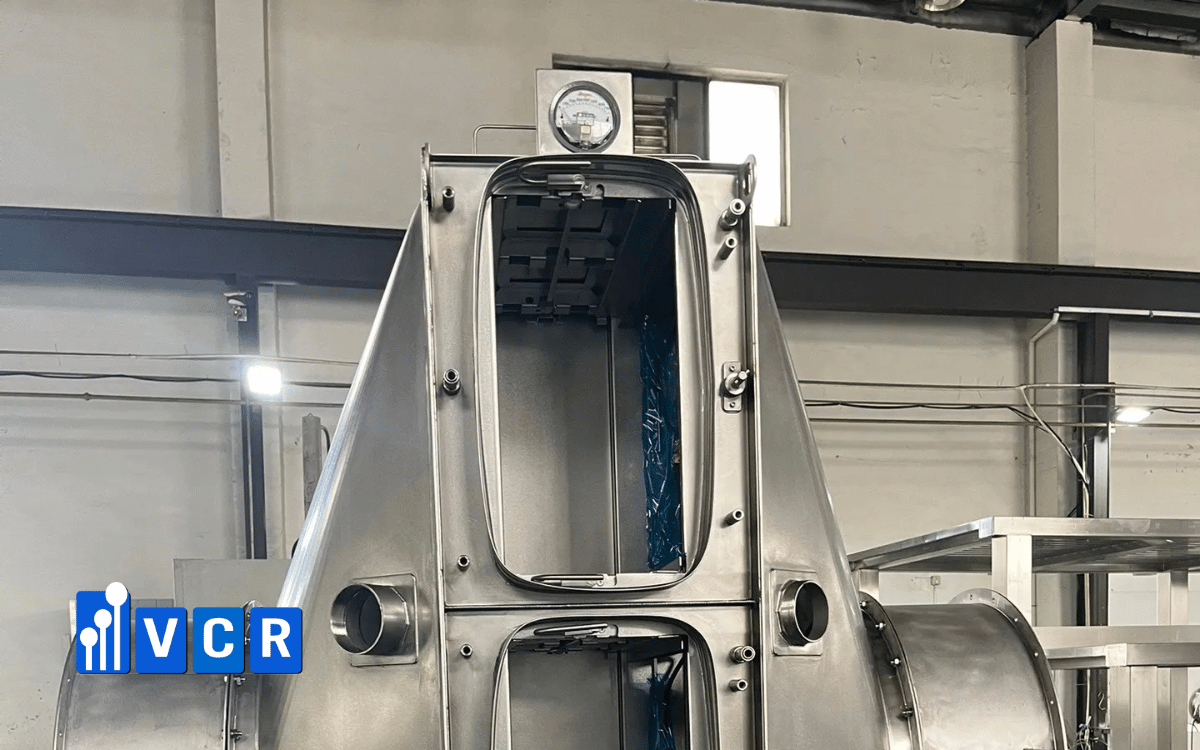

Cấu tạo cơ bản của Bag In Bag Out Filter System

Một Bag In Bag Out Filter System thường gồm nhiều bộ phận phối hợp với nhau để vừa bảo đảm chức năng lọc khí, vừa hỗ trợ thay lọc an toàn. Bộ phận đầu tiên là thân housing. Housing là vỏ hoặc hộp chứa lọc, có nhiệm vụ giữ bộ lọc trong hệ thống khí và kết nối với AHU, ductwork hoặc cụm xử lý khí tùy vị trí lắp đặt.

Cửa thao tác là bộ phận cho phép người vận hành tiếp cận bộ lọc khi cần thay thế. Với BIBO, cửa thao tác phải được thiết kế để có thể mở trong phạm vi túi, không làm rách túi và không gây vướng khi thao tác. Nếu cửa quá nặng, hướng mở không phù hợp hoặc khó thao tác, quá trình bag out có thể gặp rủi ro.

Khung giữ lọc và cơ cấu ép lọc giúp cố định bộ lọc đúng vị trí. Cơ cấu ép lọc cần tạo lực đều để bộ lọc tiếp xúc tốt với gasket. Gasket là gioăng làm kín, giúp hạn chế khí đi vòng qua khe hở thay vì đi qua bộ lọc. Nếu gasket không kín, khí có thể bypass, tức đi vòng qua bộ lọc, làm giảm hiệu quả lọc thực tế.

Bộ lọc bên trong có thể là HEPA Filter, ULPA Filter hoặc cấp lọc phù hợp với yêu cầu dự án. HEPA Filter là High Efficiency Particulate Air, nghĩa là bộ lọc khí hiệu suất cao. ULPA Filter là Ultra Low Penetration Air, nghĩa là bộ lọc khí có mức xuyên lọt cực thấp. Việc chọn cấp lọc phụ thuộc vào yêu cầu kiểm soát hạt, dòng khí, cấp sạch và rủi ro của khu vực.

Miệng gắn túi là bộ phận đặc trưng của BIBO. Đây là nơi túi được gắn vào housing trước khi thay lọc. Túi BIBO phải phù hợp với kích thước bộ lọc và đủ bền để chứa bộ lọc bẩn. Vòng kẹp túi hoặc cơ cấu kẹp túi giúp giữ túi chắc tại miệng housing, tránh tuột hoặc hở khi kéo lọc.

Ngoài ra, hệ thống thường có đồng hồ chênh áp hoặc điểm giám sát chênh áp. Chênh áp giúp theo dõi tình trạng bẩn của bộ lọc. Một số hệ thống có cổng test để hỗ trợ kiểm tra rò rỉ HEPA, scan test hoặc DOP/PAO test nếu dự án yêu cầu. Ductwork là hệ thống ống gió, thường kết nối BIBO với hệ thống HVAC hoặc AHU.

Nhìn tổng thể, từng bộ phận trong Bag In Bag Out Filter System có vai trò riêng. Bộ lọc xử lý hạt. Housing giữ lọc. Gasket bảo đảm độ kín. Túi hỗ trợ thay lọc an toàn. Cổng test hỗ trợ nghiệm thu. Nếu một trong các bộ phận này không phù hợp, hiệu quả tổng thể của hệ thống có thể bị ảnh hưởng.

Nguyên lý hoạt động của Bag In Bag Out Filter System

Nguyên lý hoạt động của Bag In Bag Out Filter System có thể nhìn theo hai trạng thái: vận hành bình thường và thay lọc. Trong vận hành bình thường, dòng khí đi qua bộ lọc bên trong housing. Bộ lọc giữ lại bụi, hạt, vi sinh hoặc tác nhân ô nhiễm tùy theo đặc điểm dòng khí và cấp lọc được chọn.

Ở trạng thái vận hành bình thường, yêu cầu quan trọng là dòng khí phải đi qua bộ lọc, không đi vòng qua khe hở. Vì vậy, housing, gasket, cơ cấu ép lọc và vị trí lắp lọc phải bảo đảm độ kín. Nếu có bypass, hiệu quả lọc thực tế sẽ giảm, dù bộ lọc bên trong có cấp lọc cao.

Sau một thời gian vận hành, bộ lọc dần bẩn. Chênh áp qua bộ lọc thường tăng. Khi đến giới hạn thay lọc hoặc khi có yêu cầu bảo trì, hệ thống bước vào trạng thái thay lọc. Đây là giai đoạn Bag In Bag Out phát huy giá trị rõ nhất.

Trước khi tháo lọc, người vận hành gắn túi BIBO vào miệng housing. Túi phải được kẹp chắc bằng vòng kẹp hoặc cơ cấu giữ túi. Sau đó, cửa thao tác được mở trong phạm vi túi. Người vận hành tháo khóa lọc hoặc cơ cấu ép lọc, kéo bộ lọc bẩn vào bên trong túi. Khi bộ lọc đã nằm trong túi, túi được niêm kín theo SOP rồi mới tách khỏi housing.

SOP là Standard Operating Procedure, nghĩa là quy trình thao tác chuẩn. SOP phải quy định rõ cách gắn túi, cách kéo lọc, cách niêm kín túi, cách xử lý lọc thải và các bước kiểm tra sau thay lọc. Nếu thao tác không theo SOP, rủi ro phát tán vẫn có thể xuất hiện.

Điểm khác biệt cốt lõi của Bag In Bag Out Filter System so với housing thông thường là hệ thống kiểm soát giai đoạn bộ lọc rời khỏi housing. Bộ lọc bẩn không được đưa ra ngoài trong trạng thái hở. Nó được đưa vào túi, niêm kín rồi mới tách ra. Nhờ vậy, hệ thống giúp giảm rủi ro phát tán và phơi nhiễm trong quá trình bảo trì.

Bag In Bag Out Filter System khác gì so với Filter Housing thông thường?

Filter Housing thông thường là vỏ hoặc hộp chứa lọc trong hệ thống khí. Thiết bị này có nhiệm vụ giữ bộ lọc đúng vị trí, bảo đảm dòng khí đi qua bộ lọc và hỗ trợ thay lọc khi cần. Khi thay lọc trong Filter Housing thông thường, người vận hành thường mở cửa housing và tháo bộ lọc ra trực tiếp hơn.

Bag In Bag Out Filter System cũng là một dạng filter housing, nhưng có thêm cơ chế thay lọc bằng túi an toàn. Sự khác biệt chính không nằm ở việc BIBO lọc sạch hơn, mà nằm ở cách tháo bộ lọc bẩn ra khỏi hệ thống. BIBO cho phép bộ lọc được kéo vào túi, niêm kín rồi mới đưa ra ngoài.

Nếu bộ lọc bẩn chỉ chứa bụi thông thường, không có tác nhân nguy hiểm và rủi ro phơi nhiễm thấp, Filter Housing thông thường có thể đủ. Trong trường hợp này, quy trình thay lọc tiêu chuẩn, PPE phù hợp và vệ sinh sau bảo trì có thể đáp ứng yêu cầu vận hành.

Tuy nhiên, nếu bộ lọc bẩn có thể chứa hoạt chất, bụi độc, vi sinh, hóa chất hoặc aerosol, phương pháp tháo trực tiếp có thể không phù hợp. Aerosol là hạt khí dung hoặc hạt lơ lửng trong không khí. Khi mở housing và kéo lọc ra ngoài, tác nhân bám trên lọc có thể phát tán. Trong tình huống này, Bag In Bag Out Filter System có lợi thế rõ rệt.

Một điểm khác nữa là yêu cầu không gian và SOP. Filter Housing thông thường thường đơn giản hơn về thao tác. BIBO cần thêm không gian để gắn túi, kéo lọc, niêm kín túi và đưa lọc thải ra ngoài. BIBO cũng cần SOP chi tiết hơn và người vận hành được đào tạo đúng.

Vì vậy, không nên xem BIBO là phiên bản luôn tốt hơn của Filter Housing thông thường. Thiết bị phù hợp phụ thuộc vào rủi ro của bộ lọc sau vận hành. Nếu rủi ro thấp, housing thông thường có thể tối ưu hơn. Nếu rủi ro cao, BIBO là giải pháp nên được xem xét.

Bag In Bag Out Filter System khác gì so với HEPA Box?

HEPA Box là hộp lọc HEPA, thường được lắp tại điểm cấp khí sạch cuối vào phòng sạch. Thiết bị này thường nằm trên trần hoặc tại miệng cấp gió, có nhiệm vụ đưa khí sạch đã qua lọc HEPA vào khu vực cần kiểm soát. HEPA Box tập trung vào cấp khí sạch và duy trì cấp sạch trong phòng.

Bag In Bag Out Filter System có mục tiêu khác. Hệ thống này tập trung vào thay lọc bẩn an toàn hơn, đặc biệt ở những vị trí có rủi ro thay lọc cao. BIBO thường được cân nhắc tại đường khí thải, khí hồi, AHU hoặc ductwork phục vụ khu vực nguy cơ cao. Exhaust air là khí thải. Return air là khí hồi.

Điểm dễ gây nhầm lẫn là cả HEPA Box và BIBO đều có thể chứa HEPA Filter. Tuy nhiên, cùng chứa HEPA không có nghĩa là cùng chức năng. HEPA Box thường phục vụ cấp khí sạch cuối. BIBO phục vụ kiểm soát phát tán khi thay lọc bẩn. Một thiết bị cấp khí sạch có thể lắp HEPA nhưng không có cơ chế Bag In Bag Out. Ngược lại, một BIBO có thể lắp HEPA nhưng không nhất thiết dùng để cấp khí sạch cuối vào phòng.

Nếu mục tiêu là cấp khí sạch vào phòng sạch, HEPA Box thường là lựa chọn phù hợp. Nếu mục tiêu là thay bộ lọc bẩn nguy cơ cao bằng túi an toàn, BIBO phù hợp hơn. Nếu nhà thầu hoặc chủ đầu tư nhầm lẫn hai thiết bị này, dự án có thể chọn sai thiết bị cho đúng vị trí.

Một ví dụ dễ hiểu là trong cùng một nhà máy dược phẩm, HEPA Box có thể lắp ở trần phòng sản xuất để cấp khí sạch. BIBO có thể lắp trên đường khí thải từ khu thao tác hoạt chất để thay lọc bẩn an toàn hơn. Cả hai đều liên quan đến lọc HEPA, nhưng vai trò trong hệ thống khác nhau.

Vì vậy, khi trao đổi kỹ thuật, cần gọi đúng tên theo chức năng: HEPA Box cho cấp khí sạch cuối, Filter Housing cho vỏ chứa lọc nói chung, BIBO Filter Housing cho hệ thống thay lọc bằng túi an toàn.

Ứng dụng của Bag In Bag Out Filter System trong phòng sạch

Trong phòng sạch, Bag In Bag Out Filter System thường được sử dụng tại các vị trí mà bộ lọc sau vận hành có thể trở thành nguồn rủi ro khi tháo ra khỏi hệ thống. Các vị trí phổ biến gồm đường khí thải, đường khí hồi, AHU hoặc ductwork phục vụ khu vực có nguy cơ phát tán tác nhân ô nhiễm.

HVAC là Heating, Ventilation and Air Conditioning, nghĩa là hệ thống sưởi, thông gió và điều hòa không khí. AHU là Air Handling Unit, nghĩa là bộ xử lý không khí. Trong hệ thống HVAC phòng sạch, bộ lọc có thể xuất hiện ở nhiều vị trí khác nhau, không chỉ ở điểm cấp khí cuối. Nếu vị trí đó liên quan đến dòng khí có nguy cơ, BIBO có thể được xem xét.

Trong phòng sạch dược phẩm, BIBO thường được cân nhắc tại các khu vực có hoạt chất, khu cân chia nguyên liệu nguy cơ cao, khu sản xuất sản phẩm đặc biệt hoặc đường khí thải từ khu thao tác bột. Trong mỹ phẩm và thực phẩm chức năng, BIBO có thể được dùng ở khu vực có bột mịn, nguyên liệu dễ phát tán hoặc yêu cầu kiểm soát nhiễm chéo cao hơn.

Trong điện tử hoặc công nghiệp chính xác, BIBO không phải lúc nào cũng cần thiết, vì rủi ro chính thường là kiểm soát hạt và bảo vệ sản phẩm. Tuy nhiên, nếu có vật liệu đặc biệt hoặc quy trình tạo ra bụi nguy cơ, hệ thống vẫn có thể được cân nhắc theo đánh giá rủi ro.

Trong phòng thí nghiệm, BIBO có thể dùng trên hệ thống khí thải hoặc cụm lọc phục vụ khu vực thao tác mẫu nguy cơ. Nếu bộ lọc có thể giữ lại tác nhân sinh học, hóa chất hoặc aerosol, thay lọc bằng túi an toàn giúp giảm rủi ro cho người bảo trì.

Ứng dụng của Bag In Bag Out Filter System vì vậy không chỉ phụ thuộc vào cấp sạch của phòng. Một phòng sạch cấp cao chưa chắc cần BIBO ở mọi vị trí. Ngược lại, một khu kỹ thuật hoặc đường khí thải không nằm trong phòng sạch chính vẫn có thể cần BIBO nếu bộ lọc bẩn có rủi ro cao. Quyết định nên dựa trên dòng khí, tác nhân ô nhiễm và rủi ro thay lọc.

Ứng dụng trong dược phẩm, API và GMP

Trong nhà máy dược phẩm, Bag In Bag Out Filter System có ý nghĩa đặc biệt tại những khu vực có nguy cơ phát tán bụi hoạt chất. API là Active Pharmaceutical Ingredient, nghĩa là hoạt chất dược phẩm. Khi thao tác với API dạng bột, bụi hoạt chất có thể đi vào hệ thống hút, khí thải hoặc khí hồi và được giữ lại trên bộ lọc. Sau một thời gian vận hành, bộ lọc có thể trở thành nguồn phơi nhiễm nếu tháo ra trực tiếp.

GMP là Good Manufacturing Practice, nghĩa là thực hành sản xuất tốt. Trong môi trường GMP, kiểm soát ô nhiễm không chỉ diễn ra trong quá trình sản xuất mà còn trong hoạt động bảo trì. Thay lọc là một hoạt động có rủi ro vì bộ lọc bẩn có thể chứa tác nhân đã được hệ thống giữ lại. Nếu thao tác thay lọc không được kiểm soát, có thể phát sinh phơi nhiễm cho người vận hành hoặc ô nhiễm thứ cấp ở khu vực kỹ thuật.

BIBO giúp giảm rủi ro này bằng cách đưa bộ lọc bẩn vào túi trước khi tách khỏi housing. Túi được niêm kín, dán nhãn và xử lý theo quy trình phù hợp. Điều này đặc biệt quan trọng với khu API, khu hoạt chất mạnh, khu thuốc độc tế bào, khu cân chia nguyên liệu hoặc hệ thống khí thải có nguy cơ chứa bụi hoạt chất.

Trong GMP, việc lựa chọn BIBO cần gắn với hồ sơ và khả năng truy xuất. Nhà máy cần biết bộ lọc nào đã được lắp, thay khi nào, ai thay, thay theo SOP nào, có dùng PPE phù hợp không, túi lọc thải được xử lý thế nào và có kiểm tra sau thay lọc không. Vì vậy, BIBO không chỉ là thiết bị cơ khí, mà còn là một phần của hệ thống kiểm soát vận hành.

Tuy nhiên, không phải mọi vị trí trong nhà máy GMP đều cần BIBO. Nếu bộ lọc nằm trên đường cấp khí sạch rủi ro thấp và chỉ chứa bụi môi trường, housing thông thường có thể phù hợp hơn. BIBO nên được ưu tiên cho các vị trí mà bộ lọc sau vận hành có nguy cơ chứa hoạt chất hoặc tác nhân cần containment.

Ứng dụng trong sinh học, hóa chất và phòng thí nghiệm

Trong môi trường sinh học, Bag In Bag Out Filter System thường được cân nhắc khi bộ lọc có thể giữ lại vi sinh, aerosol sinh học hoặc tác nhân liên quan đến mẫu nguy cơ. Biosafety là an toàn sinh học. Aerosol là hạt khí dung hoặc hạt lơ lửng trong không khí. Nếu bộ lọc nằm trên đường khí thải từ khu thao tác sinh học, tháo lọc trực tiếp có thể tạo rủi ro cho người bảo trì.

BIBO giúp giảm rủi ro bằng cách bao kín bộ lọc trước khi đưa ra ngoài. Tuy nhiên, trong một số ứng dụng sinh học, BIBO có thể cần kết hợp với khử nhiễm hoặc quy trình xử lý chất thải sinh học. BIBO giúp kiểm soát thao tác tháo lọc, nhưng không thay thế các yêu cầu khử nhiễm nếu quy trình hoặc đánh giá rủi ro yêu cầu.

Trong môi trường hóa chất, BIBO phù hợp khi bộ lọc có thể chứa bụi hóa chất, hạt độc hoặc vật liệu nguy cơ cao. Nếu hệ thống lọc giữ lại các hạt nguy hiểm, việc thay lọc bằng túi an toàn giúp giảm phát tán bụi ra khu vực bảo trì. Túi chứa lọc sau khi bag out cần được dán nhãn và xử lý theo yêu cầu an toàn hóa chất.

Tuy nhiên, cần phân biệt rõ: nếu rủi ro chính là khí độc hoặc hơi hóa chất, BIBO không phải giải pháp xử lý khí chính. Khi đó, cần hệ thống xử lý khí chuyên dụng như hấp phụ, hấp thụ, trung hòa hoặc công nghệ phù hợp với loại khí. BIBO chỉ hỗ trợ thay bộ lọc an toàn hơn khi bộ lọc có nguy cơ chứa tác nhân cần kiểm soát.

Trong phòng thí nghiệm, BIBO có thể xuất hiện ở hệ thống khí thải, cụm lọc hoặc thiết bị xử lý không khí phục vụ khu vực thao tác mẫu. Vì phòng thí nghiệm thường thay đổi mẫu, quy trình và mức nguy cơ, quyết định dùng BIBO nên dựa trên đánh giá rủi ro cụ thể, không chỉ dựa trên tên phòng.

Nhìn chung, trong sinh học, hóa chất và phòng thí nghiệm, giá trị của BIBO nằm ở việc giảm rủi ro trong bảo trì. Hệ thống này giúp kiểm soát tốt hơn thời điểm bộ lọc bẩn rời khỏi housing, vốn là một trong những bước dễ phát sinh phơi nhiễm nếu thao tác không phù hợp.

Khi nào nên sử dụng Bag In Bag Out Filter System?

Nên sử dụng Bag In Bag Out Filter System khi bộ lọc sau vận hành có thể chứa tác nhân nguy hiểm và thao tác tháo lọc trực tiếp có thể gây phát tán hoặc phơi nhiễm. Đây là nguyên tắc quan trọng nhất. Không phải mọi vị trí HEPA đều cần BIBO, nhưng những điểm lọc có rủi ro cao nên được xem xét nghiêm túc.

Các trường hợp nên dùng BIBO gồm khu vực có hoạt chất dược phẩm, bụi độc, vi sinh, aerosol, hóa chất, thuốc độc tế bào hoặc vật liệu nguy cơ cao. Nếu bộ lọc nằm trên đường khí thải hoặc khí hồi từ các khu vực này, bộ lọc sau vận hành có thể tích tụ tác nhân cần kiểm soát. Khi đó, thay lọc bằng túi an toàn là giải pháp hợp lý.

BIBO cũng nên được cân nhắc khi lọc thải cần xử lý như chất thải nguy hại. Nếu bộ lọc sau khi tháo ra phải được dán nhãn, đóng gói, vận chuyển và xử lý theo quy trình đặc biệt, việc đưa bộ lọc vào túi kín ngay từ bước tháo lọc giúp kiểm soát tốt hơn quá trình này.

Một trường hợp khác là khi người thay lọc có nguy cơ phơi nhiễm. Người bảo trì thường là người tiếp xúc gần nhất với bộ lọc bẩn. Nếu bộ lọc chứa tác nhân nguy hiểm, PPE vẫn cần thiết, nhưng BIBO bổ sung thêm một lớp kiểm soát kỹ thuật bằng cách hạn chế bộ lọc tiếp xúc trực tiếp với môi trường bên ngoài.

BIBO cũng hữu ích khi khu bảo trì có nguy cơ ô nhiễm thứ cấp. Nếu bụi từ bộ lọc bẩn rơi ra sàn, bám vào dụng cụ hoặc lan sang bề mặt khác, khu vực kỹ thuật có thể trở thành điểm phát tán tiếp theo. Bag In Bag Out giúp giảm nguy cơ này bằng cách bao kín lọc trước khi vận chuyển.

Quyết định sử dụng BIBO nên dựa trên risk assessment, nghĩa là đánh giá rủi ro. Đánh giá này cần xem xét dòng khí, loại tác nhân ô nhiễm, vị trí bộ lọc, người thay lọc, xử lý lọc thải, yêu cầu containment và yêu cầu nghiệm thu. Nếu rủi ro thấp, housing thông thường có thể đủ. Nếu rủi ro cao, BIBO là lựa chọn đáng cân nhắc.

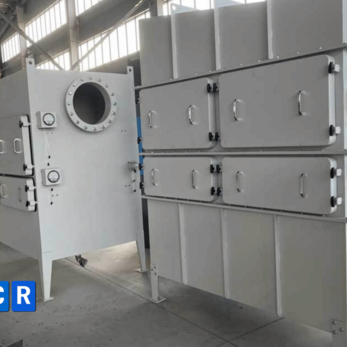

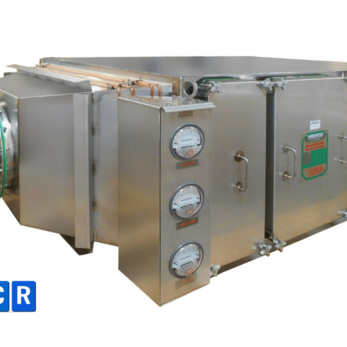

Những yêu cầu kỹ thuật quan trọng của Bag In Bag Out Filter System

Một Bag In Bag Out Filter System hiệu quả cần được thiết kế như một hệ thống thay lọc an toàn, không chỉ là một hộp chứa lọc. Yêu cầu đầu tiên là vật liệu housing. Housing cần phù hợp với môi trường vận hành, có độ bền cơ học, khả năng vệ sinh và khả năng chống ăn mòn phù hợp. Trong phòng sạch hoặc môi trường GMP, bề mặt nên hạn chế khe kẽ khó vệ sinh, cạnh sắc hoặc điểm tích bụi.

Yêu cầu thứ hai là độ kín. Housing, cửa thao tác, gasket, vị trí lắp lọc, điểm nối ductwork và miệng gắn túi cần được kiểm soát để hạn chế rò rỉ. Nếu housing không kín, khí có thể bypass qua bộ lọc hoặc tác nhân ô nhiễm có thể thoát ra khi thay lọc. Với BIBO, độ kín liên quan trực tiếp đến khả năng containment.

Yêu cầu thứ ba là tương thích với bộ lọc HEPA, ULPA hoặc cấp lọc phù hợp. Cần xác định cấp lọc, kích thước, lưu lượng, trở lực ban đầu, trở lực cuối, hướng khí, vật liệu khung, vị trí gasket và khả năng kiểm tra rò rỉ. BIBO không thay thế việc chọn đúng bộ lọc.

Yêu cầu thứ tư là túi BIBO và cơ cấu kẹp túi. Túi phải đúng kích thước, đủ bền, phù hợp với trọng lượng bộ lọc và tác nhân ô nhiễm. Cơ cấu kẹp túi phải chắc, dễ thao tác và không tạo khe hở. Nếu túi hoặc kẹp túi không phù hợp, nguyên lý Bag In Bag Out sẽ không đạt hiệu quả.

Yêu cầu thứ năm là cửa thao tác, khóa lọc và cơ cấu ép lọc. Các bộ phận này phải vừa chắc trong vận hành bình thường, vừa thuận tiện khi thao tác thay lọc trong phạm vi túi. Nếu khóa lọc quá khó mở hoặc cơ cấu ép quá cứng, người vận hành có thể dùng lực mạnh, làm tăng nguy cơ rách túi hoặc va đập lọc.

Yêu cầu thứ sáu là chênh áp và cổng test. Đồng hồ chênh áp giúp theo dõi tình trạng bộ lọc. Cổng test hỗ trợ HEPA leak test, scan test hoặc DOP/PAO test nếu dự án yêu cầu. Các điểm này cần dễ tiếp cận và phù hợp với tiêu chí nghiệm thu.

Yêu cầu cuối cùng là không gian bảo trì. BIBO cần đủ khoảng trống để gắn túi, kéo lọc, niêm kín túi và đưa lọc thải ra ngoài. Nếu không đủ không gian, thiết bị có thể đúng thông số nhưng không thể vận hành đúng nguyên lý.

Yêu cầu về SOP, PPE và đào tạo khi vận hành BIBO

Bag In Bag Out Filter System chỉ phát huy hiệu quả khi được vận hành theo SOP rõ ràng và bởi người đã được đào tạo. SOP là Standard Operating Procedure, nghĩa là quy trình thao tác chuẩn. SOP cần quy định đầy đủ các bước trước, trong và sau khi thay lọc.

Trước khi thay lọc, SOP cần nêu rõ điều kiện chuẩn bị: kiểm tra khu vực, chuẩn bị túi, kiểm tra túi, chuẩn bị dụng cụ, chuẩn bị PPE, xác nhận điều kiện hệ thống và xác định có cần dừng quạt hoặc cô lập hệ thống không. PPE là Personal Protective Equipment, nghĩa là phương tiện bảo hộ cá nhân. Tùy rủi ro, PPE có thể gồm găng tay, khẩu trang, kính bảo hộ, quần áo bảo hộ hoặc thiết bị bảo vệ hô hấp.

Trong khi thay lọc, SOP cần quy định cách gắn túi vào housing, cách kiểm tra cơ cấu kẹp túi, cách mở cửa, cách tháo khóa lọc, cách kéo lọc vào túi, cách niêm kín túi và cách tách túi khỏi housing. Mỗi bước cần rõ ràng để người vận hành thao tác thống nhất giữa các lần thay lọc.

Sau khi thay lọc, SOP cần nêu cách xử lý lọc thải, cách lắp lọc mới, cách kiểm tra lại housing, cách theo dõi chênh áp, cách ghi hồ sơ và cách xử lý nếu có bất thường. Nếu bộ lọc mới cần kiểm tra rò rỉ, SOP cũng cần liên kết với quy trình nghiệm thu hoặc tái kiểm tra.

BIBO không thay thế PPE. Đây là điểm cần nhấn mạnh. Dù bộ lọc được đưa vào túi, người vận hành vẫn có thể gặp rủi ro nếu túi rách, kẹp không kín, lọc bị kẹt hoặc thao tác sai. PPE phải được lựa chọn theo đánh giá rủi ro của bộ lọc bẩn.

Đào tạo cũng rất quan trọng. Người vận hành cần hiểu nguyên lý Bag In Bag Out, không chỉ học thuộc các bước. Họ cần biết vì sao không được tháo lọc trực tiếp, vì sao phải niêm kín túi trước khi tách khỏi housing và cách xử lý sự cố như túi rách, kẹp không kín hoặc nghi ngờ phát tán. Một hệ thống BIBO tốt nhưng người vận hành không được đào tạo vẫn có thể tạo rủi ro trong thực tế.

Nghiệm thu và kiểm tra Bag In Bag Out Filter System

Nghiệm thu Bag In Bag Out Filter System không nên chỉ dừng ở kiểm tra ngoại quan và bộ lọc. Vì giá trị chính của hệ thống nằm ở khả năng thay lọc bằng túi an toàn, nghiệm thu cần kiểm tra cả thiết bị, bộ lọc, độ kín, cổng test và thao tác Bag In Bag Out trong điều kiện thực tế.

Trước hết, cần kiểm tra ngoại quan, kích thước, vật liệu và vị trí lắp đặt. Housing phải đúng bản vẽ, không biến dạng, bề mặt hoàn thiện phù hợp, cửa thao tác hoạt động ổn định và điểm kết nối ductwork chắc chắn. Vị trí lắp đặt phải đủ không gian cho bảo trì.

Tiếp theo là kiểm tra bộ lọc và độ kín. Bộ lọc phải đúng cấp, đúng kích thước, đúng hướng khí và được ép kín vào gasket. Gasket không được nứt, lệch hoặc mất khả năng làm kín. Cửa thao tác, điểm nối và miệng gắn túi cần được kiểm tra để hạn chế rò rỉ.

Nếu dự án yêu cầu, cần thực hiện HEPA leak test, scan test hoặc DOP/PAO test. HEPA leak test là kiểm tra rò rỉ lọc HEPA. Scan test là kiểm tra quét rò rỉ lọc. DOP/PAO test là kiểm tra bằng aerosol thử nghiệm. Các phép kiểm này giúp xác nhận bộ lọc và vị trí lắp lọc đạt yêu cầu.

Một điểm rất quan trọng là thao tác thay lọc mô phỏng. Đội nghiệm thu nên kiểm tra người vận hành có thể gắn túi, mở cửa, tháo lọc, kéo lọc vào túi, niêm kín túi và đưa lọc ra ngoài hay không. Nếu thao tác mô phỏng đã khó thực hiện, khi thay lọc thật với bộ lọc bẩn, rủi ro sẽ cao hơn.

Nghiệm thu cũng cần kiểm tra đồng hồ chênh áp, cổng test và khả năng tiếp cận. Nếu đồng hồ khó quan sát hoặc cổng test bị che khuất, vận hành lâu dài sẽ gặp khó khăn. Với môi trường GMP hoặc môi trường kiểm soát, kết quả nghiệm thu nên được ghi hồ sơ rõ ràng để phục vụ truy xuất và audit.

Một hệ thống BIBO đạt yêu cầu không chỉ là hệ thống có lọc đạt. Đó phải là hệ thống có thể vận hành, thay lọc, kiểm tra và bảo trì đúng theo mục tiêu kiểm soát rủi ro.

Sai lầm thường gặp khi lựa chọn Bag In Bag Out Filter System

Sai lầm đầu tiên là nhầm BIBO là HEPA Filter. BIBO không phải là bộ lọc. BIBO là hệ thống housing có cơ chế thay lọc bằng túi. Nếu nhầm lẫn điểm này, người lựa chọn dễ tập trung vào cấp lọc mà bỏ qua cơ chế thay lọc an toàn.

Sai lầm thứ hai là chọn BIBO không dựa trên rủi ro. BIBO không cần thiết cho mọi vị trí lọc. Nếu dùng BIBO cho mọi nơi, dự án có thể tăng chi phí không cần thiết. Ngược lại, nếu không dùng BIBO ở vị trí lọc bẩn nguy cơ cao, rủi ro phát tán có thể tăng.

Sai lầm thứ ba là không chừa không gian thao tác. BIBO cần không gian để gắn túi, kéo lọc, niêm kín túi và đưa lọc thải ra ngoài. Nếu thiết bị đặt quá sát tường, quá cao hoặc bị che bởi ductwork, thao tác Bag In Bag Out sẽ khó thực hiện đúng.

Sai lầm thứ tư là chọn túi sai kích thước hoặc không phù hợp. Túi quá nhỏ, quá mỏng hoặc dễ rách sẽ làm giảm giá trị containment của hệ thống. Túi phải phù hợp với bộ lọc, tác nhân ô nhiễm và quy trình xử lý lọc thải.

Sai lầm thứ năm là bỏ qua độ kín housing. Một bộ lọc HEPA tốt nhưng housing không kín vẫn có thể gây bypass hoặc rò rỉ. Với BIBO, độ kín còn ảnh hưởng đến giai đoạn thay lọc.

Sai lầm thứ sáu là thiếu cổng test hoặc cổng test khó tiếp cận. Điều này gây khó khăn cho nghiệm thu, kiểm tra rò rỉ và tái kiểm tra sau thay lọc.

Sai lầm thứ bảy là không có SOP và không đào tạo người vận hành. BIBO không tự động an toàn nếu người vận hành thao tác sai. SOP, PPE và đào tạo là phần không thể tách rời của hệ thống.

Sai lầm cuối cùng là không có phương án xử lý lọc thải. Sau khi bag out, túi chứa lọc bẩn vẫn cần được dán nhãn, vận chuyển, lưu trữ và xử lý đúng cách. Nếu bỏ qua bước này, rủi ro có thể chuyển sang giai đoạn sau thay lọc.

Tiêu chí lựa chọn Bag In Bag Out Filter System phù hợp

Để lựa chọn Bag In Bag Out Filter System phù hợp, tiêu chí đầu tiên là vị trí lắp đặt. Hệ thống sẽ nằm trên đường khí thải, khí hồi, khí cấp, trong AHU hay trên ductwork? Vị trí đó có liên quan đến bộ lọc bẩn nguy cơ cao không? Người vận hành có đủ không gian tiếp cận và thay lọc không?

Tiêu chí thứ hai là loại dòng khí. Supply air là khí cấp. Return air là khí hồi. Exhaust air là khí thải. Nếu dòng khí là khí thải hoặc khí hồi từ khu vực có hoạt chất, vi sinh hoặc hóa chất, rủi ro của bộ lọc sau vận hành cần được đánh giá kỹ hơn. Nếu dòng khí là khí cấp sạch rủi ro thấp, có thể không cần BIBO.

Tiêu chí thứ ba là rủi ro lọc bẩn. Cần xác định bộ lọc sau vận hành có thể chứa gì, có phải chất thải nguy hại không, người thay lọc có nguy cơ phơi nhiễm không và có yêu cầu containment không. Đây là cơ sở quyết định quan trọng nhất.

Tiêu chí thứ tư là cấp lọc, lưu lượng và áp suất. Cần xác định HEPA, ULPA hoặc cấp lọc khác, kích thước lọc, lưu lượng thiết kế, trở lực và áp suất hệ thống. BIBO phải phù hợp với toàn bộ điều kiện khí động, không chỉ phù hợp với kích thước bộ lọc.

Tiêu chí thứ năm là vật liệu housing và độ kín. Vật liệu cần phù hợp với môi trường vận hành, yêu cầu vệ sinh và tác nhân ô nhiễm. Housing, cửa, gasket, điểm nối và vị trí lắp lọc cần bảo đảm độ kín phù hợp.

Tiêu chí thứ sáu là túi BIBO và cơ cấu kẹp túi. Túi phải đủ lớn, đủ bền và phù hợp với quy trình xử lý lọc thải. Cơ cấu kẹp túi phải chắc, dễ thao tác và được kiểm tra trong thao tác mô phỏng.

Tiêu chí thứ bảy là cổng test, đồng hồ chênh áp và khả năng nghiệm thu. Nếu dự án yêu cầu HEPA leak test hoặc scan test, thiết bị phải hỗ trợ thực hiện. Đồng hồ chênh áp cần dễ quan sát để phục vụ theo dõi vận hành.

Tiêu chí cuối cùng là SOP, PPE, xử lý lọc thải và ngân sách vòng đời. Chi phí của BIBO không chỉ gồm thiết bị, mà còn gồm túi, đào tạo, kiểm tra, bảo trì và xử lý lọc thải. Với vai trò là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, Thiết bị phòng sạch VCR có thể hỗ trợ tư vấn lựa chọn Bag In Bag Out Filter System phù hợp cho hệ thống HVAC, AHU, ductwork, khí thải, khí hồi và các khu vực có yêu cầu kiểm soát rủi ro thay lọc.

FAQ – Câu hỏi thường gặp về Bag In Bag Out Filter System

Câu hỏi: Bag In Bag Out Filter System là gì?

Bag In Bag Out Filter System là hệ thống lọc có cơ chế thay bộ lọc bằng túi an toàn. Bộ lọc bẩn được kéo vào túi, niêm kín rồi mới đưa ra khỏi housing, giúp giảm phát tán tác nhân ô nhiễm trong quá trình thay lọc.

Câu hỏi: BIBO có phải là HEPA Filter không?

Không. BIBO không phải là HEPA Filter. BIBO là hệ thống housing hỗ trợ thay lọc bằng túi an toàn. HEPA Filter là bộ lọc khí hiệu suất cao có thể được lắp bên trong BIBO.

Câu hỏi: Bag In Bag Out khác gì Filter Housing thông thường?

Filter Housing thông thường thường thay lọc bằng cách mở housing và tháo lọc trực tiếp hơn. Bag In Bag Out Filter System có cơ chế gắn túi, kéo lọc vào túi và niêm kín trước khi đưa lọc ra ngoài.

Câu hỏi: Bag In Bag Out khác gì HEPA Box?

HEPA Box thường là hộp lọc HEPA cấp khí sạch cuối vào phòng sạch. Bag In Bag Out Filter System là housing có cơ chế thay lọc bằng túi an toàn, thường dùng ở vị trí có rủi ro thay lọc cao.

Câu hỏi: BIBO có làm tăng hiệu suất lọc HEPA không?

Không. BIBO không làm tăng hiệu suất lọc HEPA. Hiệu suất lọc phụ thuộc vào bộ lọc được lắp bên trong. BIBO chỉ giúp thay lọc bẩn an toàn hơn.

Câu hỏi: Khi nào nên sử dụng BIBO?

Nên sử dụng BIBO khi bộ lọc sau vận hành có thể chứa hoạt chất, bụi độc, vi sinh, hóa chất, aerosol hoặc tác nhân nguy hiểm và cần thay lọc trong điều kiện hạn chế phát tán.

Câu hỏi: BIBO thường dùng ở đâu trong phòng sạch?

BIBO thường dùng tại đường khí thải, khí hồi, AHU, ductwork hoặc các cụm lọc phục vụ khu vực nguy cơ cao như dược phẩm API, sinh học, hóa chất hoặc phòng thí nghiệm.

Câu hỏi: Túi BIBO có vai trò gì?

Túi BIBO giúp bao kín bộ lọc bẩn trước khi đưa lọc ra khỏi housing. Đây là thành phần trung tâm giúp giảm phát tán trong quá trình thay lọc.

Câu hỏi: BIBO có cần HEPA leak test không?

Nếu dự án yêu cầu kiểm tra rò rỉ HEPA sau lắp đặt hoặc sau thay lọc, BIBO cần hỗ trợ HEPA leak test. Thiết bị phải có cổng test và khả năng tiếp cận phù hợp.

Câu hỏi: Thay lọc BIBO có cần PPE không?

Có. BIBO không thay thế PPE. Người vận hành vẫn cần phương tiện bảo hộ cá nhân phù hợp với rủi ro của bộ lọc bẩn và yêu cầu SOP của nhà máy.

Câu hỏi: Lọc thải sau khi Bag Out xử lý thế nào?

Lọc thải sau khi Bag Out cần được dán nhãn, vận chuyển, lưu trữ tạm và xử lý theo loại tác nhân ô nhiễm. Nếu chứa hoạt chất, vi sinh hoặc hóa chất, cần xử lý theo quy trình chất thải phù hợp.

Câu hỏi: Nhà thầu cần lưu ý gì khi chọn BIBO?

Nhà thầu cần đánh giá vị trí lắp đặt, dòng khí, rủi ro lọc bẩn, cấp lọc, lưu lượng, độ kín housing, túi BIBO, cơ cấu kẹp túi, không gian bảo trì, cổng test, SOP và phương án xử lý lọc thải.

Kết luận: Bag In Bag Out Filter System là giải pháp kiểm soát rủi ro trong giai đoạn thay lọc

Bag In Bag Out Filter System không phải là giải pháp làm tăng cấp lọc, mà là giải pháp giúp thay lọc bẩn an toàn hơn trong môi trường kiểm soát. Giá trị chính của hệ thống nằm ở việc đưa bộ lọc bẩn vào túi, niêm kín và đưa ra khỏi housing trong điều kiện hạn chế phát tán. Điều này đặc biệt quan trọng khi bộ lọc sau vận hành có thể chứa hoạt chất, vi sinh, hóa chất, bụi độc, aerosol hoặc tác nhân ô nhiễm cần containment.

BIBO không cần thiết cho mọi vị trí lọc, nhưng rất đáng cân nhắc tại các điểm lọc nguy cơ cao như khí thải, khí hồi, AHU, ductwork hoặc khu vực dược phẩm, sinh học, hóa chất và phòng thí nghiệm. Lựa chọn đúng BIBO cần dựa trên đánh giá rủi ro, vị trí lắp đặt, dòng khí, cấu hình lọc, độ kín, túi, không gian thao tác, SOP, PPE và phương án xử lý lọc thải.

Một hệ thống Bag In Bag Out phù hợp không chỉ giúp giảm rủi ro cho người vận hành, mà còn giúp môi trường kiểm soát duy trì trạng thái ổn định hơn trong suốt vòng đời vận hành.
