Retrofit BIBO bắt đầu từ hiện trạng thay vì từ thiết bị

Trong dự án mới, vị trí BIBO Filter Housing có thể được tính đồng thời với duct, phòng kỹ thuật, hệ treo và khu vực bảo trì. Với công trình đang vận hành, mọi thứ diễn ra theo chiều ngược lại. Đường ống, máng cáp, sprinkler, kết cấu và AHU đã có vị trí cố định, trong khi BIBO được bổ sung sau.

Vì vậy, một housing có kích thước phù hợp với lưu lượng chưa chắc đã thuận lợi khi đưa vào hệ thống thực tế.

Điểm khó thường xuất hiện ở khoảng trống phía trước cửa access, hướng rút filter và không gian triển khai túi Bag-In/Bag-Out. Thiết bị có thể “lọt” vào khoảng trần nhưng quá trình thay HEPA về sau lại bị vướng bởi một tuyến ống hoặc máng điện đặt ngay trước cửa.

Với retrofit BIBO, kích thước housing chỉ là lớp thông tin đầu tiên. Phần quyết định nằm ở khả năng thao tác khi thiết bị bước vào giai đoạn bảo trì.

Trần kỹ thuật chật làm thay đổi vị trí lắp đặt

Phòng sạch sau một thời gian vận hành thường có mật độ MEP cao hơn thời điểm ban đầu. Các hạng mục bổ sung qua từng lần cải tạo khiến khoảng trống phía trên trần ngày càng hạn chế.

BIBO lại chiếm diện tích lớn hơn một đoạn duct thông thường, nhất là với cấu hình có pre-filter và HEPA. Ngoài thân housing, phía access còn phải đủ chỗ để mở cửa, triển khai bag, thao tác cơ cấu giữ lọc và đưa filter ra khỏi thiết bị.

Nếu housing đặt quá sát tường hoặc đường ống khác, kỹ thuật viên có thể vẫn mở được cửa nhưng filter không còn đủ hành trình để rút ra. Trường hợp khác, filter rút được nhưng túi bị ép hoặc gấp vào thiết bị lân cận, khiến thao tác change-out mất thuận lợi.

Bởi vậy, layout retrofit nên được nhìn theo không gian vận hành và bảo trì, thay vì chỉ theo footprint thiết bị.

Duct hiện hữu quyết định cách nối BIBO vào hệ thống

Một giới hạn phổ biến khác nằm ở kích thước và cao độ của duct cũ.

BIBO được nối vào hệ thống HVAC thông qua các mặt bích. Khi kích thước đầu vào – đầu ra của housing khác với duct hiện tại, phương án thường phải bổ sung đoạn chuyển tiếp. Nếu không gian kỹ thuật ngắn, transition dễ trở nên gấp, làm bố trí phức tạp hơn và tăng thêm tổn thất áp suất.

Cao độ duct cũng ảnh hưởng trực tiếp đến thiết bị. Một tuyến đang chạy sát dầm có thể khiến BIBO không còn khoảng phía trên. Hạ thấp tuyến lại tạo xung đột với trần phòng sạch hoặc các hệ MEP phía dưới.

Do đó, khảo sát hiện trạng nên ghi rõ kích thước duct, cao độ, hướng airflow, khoảng cách đến co – van – thiết bị lân cận. Những dữ liệu này thường quyết định hình dáng phương án retrofit trước cả việc chọn model.

BIBO mới có thể làm thay đổi điểm làm việc của quạt cũ

Thêm một cụm Bag In Bag Out đồng nghĩa hệ thống có thêm housing, filter và đôi khi thêm các đoạn chuyển tiếp. Tổng trở lực của tuyến khí vì thế thay đổi.

Với hệ thống mới, quạt được tính cùng toàn bộ pressure drop ngay từ thiết kế. Trong công trình cải tạo, quạt đã làm việc theo một điểm vận hành ổn định trong nhiều năm. Phần dự phòng áp suất có thể khá thấp.

Khi bổ sung pre-filter hoặc HEPA, lưu lượng có thể giảm nếu quạt không còn đủ khả năng bù áp. Với quạt điều tốc, tốc độ có thể tăng để duy trì airflow, kéo theo thay đổi về tải motor và mức tiêu thụ năng lượng.

Vì thế, trước khi đưa BIBO vào tuyến khí, nên kiểm tra airflow hiện tại, static pressure, đặc tính quạt và phần pressure budget còn lại. Đây là bước giúp phân biệt một phương án “lắp vừa” với một phương án thực sự vận hành ổn định.

Hướng access đôi khi quan trọng hơn vị trí gần duct

Ở retrofit, vị trí thuận tiện nhất cho đường ống chưa chắc là vị trí tốt nhất cho bảo trì.

BIBO được thao tác từ mặt access. Với cấu hình nhiều cấp lọc, mỗi cửa tương ứng với một vùng bảo trì riêng. Nếu mặt access quay vào tường, sát cột hoặc hướng về lối đi quá hẹp, quá trình thay filter sẽ bị hạn chế.

Có thể kiểm tra vị trí bằng một chuỗi thao tác đơn giản:

mở cửa → triển khai bag → nhả filter → kéo filter ra → sealing → đưa filter cũ khỏi khu vực → đưa filter mới vào.

Chỉ cần một bước trong chuỗi bị cản trở, phương án bố trí đã bộc lộ vấn đề.

Cách đánh giá này thực tế hơn việc chỉ đo khoảng cách từ housing tới tường trên bản vẽ.

Đường vận chuyển filter cũ thường bị bỏ quên

Sau Bag-Out, filter cũ vẫn phải rời khu vực kỹ thuật và đi đến điểm tập kết hoặc xử lý theo quy trình của nhà máy.

Trong một công trình hiện hữu, tuyến vận chuyển có thể đi qua hành lang sạch, cửa kỹ thuật hẹp hoặc khu vực sản xuất đang hoạt động. Filter sau khi được đóng kín trong bag vẫn có kích thước đáng kể, vì vậy bán kính quay, chiều rộng cửa và hướng di chuyển đều ảnh hưởng đến thao tác thực tế.

Đây là lý do bố trí BIBO nên được nhìn rộng hơn khu vực đặt housing. Đường đi của filter mới vào và filter cũ ra khỏi hệ thống là một phần của phương án bảo trì.

Giải pháp Bag In Bag Out VCR

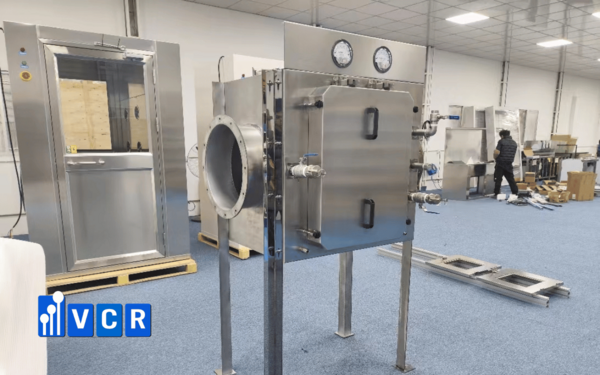

BIBO VCR hiện có các cấu hình housing kết hợp pre-filter và HEPA Gel Seal, cửa bảo trì độc lập, túi thay lọc và mặt bích kết nối duct.

Với dự án retrofit, lựa chọn cấu hình phù hợp nên dựa trên hiện trạng thực tế: kích thước duct, lưu lượng, số cấp lọc, hướng access, khoảng thao tác và khả năng của quạt. Khi những thông tin này được xác định từ đầu, Bag In Bag Out VCR có thể được bố trí sát hơn với điều kiện vận hành của hệ thống hiện hữu.

Kết luận

Giới hạn của BIBO trong dự án cải tạo phòng sạch thường xuất hiện ở những yếu tố bên ngoài thiết bị: trần kỹ thuật chật, duct cũ, pressure budget thấp, mặt access bị che và tuyến vận chuyển filter không thuận lợi.

Một phương án retrofit tốt vì vậy không dừng ở việc đặt BIBO vào khoảng trống còn lại. Giá trị thực tế nằm ở khả năng duy trì airflow, thay filter thuận lợi và đưa filter cũ ra khỏi khu vực theo đúng trình tự vận hành. Khi những yếu tố này được giải quyết ngay từ layout, BIBO sẽ hòa vào hệ thống hiện hữu tự nhiên hơn và giảm áp lực cho công tác bảo trì về sau.

FAQs

Có thể thay một đoạn duct hiện hữu bằng BIBO không?
Có thể trong nhiều trường hợp, nhưng phương án phụ thuộc kích thước kết nối, cao độ, trở lực và khoảng thao tác tại vị trí đó.

Retrofit BIBO có làm giảm lưu lượng khí không?
Filter và housing tạo thêm pressure drop. Mức ảnh hưởng phụ thuộc đặc tính quạt, tổng trở lực tuyến khí và khả năng điều chỉnh của hệ thống.

Khoảng trống nào quan trọng nhất khi bố trí BIBO retrofit?
Phía access ảnh hưởng nhiều nhất đến thao tác mở cửa, triển khai bag, rút filter và đưa filter mới vào housing.

Nên khảo sát những gì trước khi chọn BIBO VCR cho dự án cải tạo?
Nhóm dữ liệu quan trọng gồm kích thước và cao độ duct, airflow hiện tại, static pressure, không gian kỹ thuật, hướng access và tuyến vận chuyển filter.
