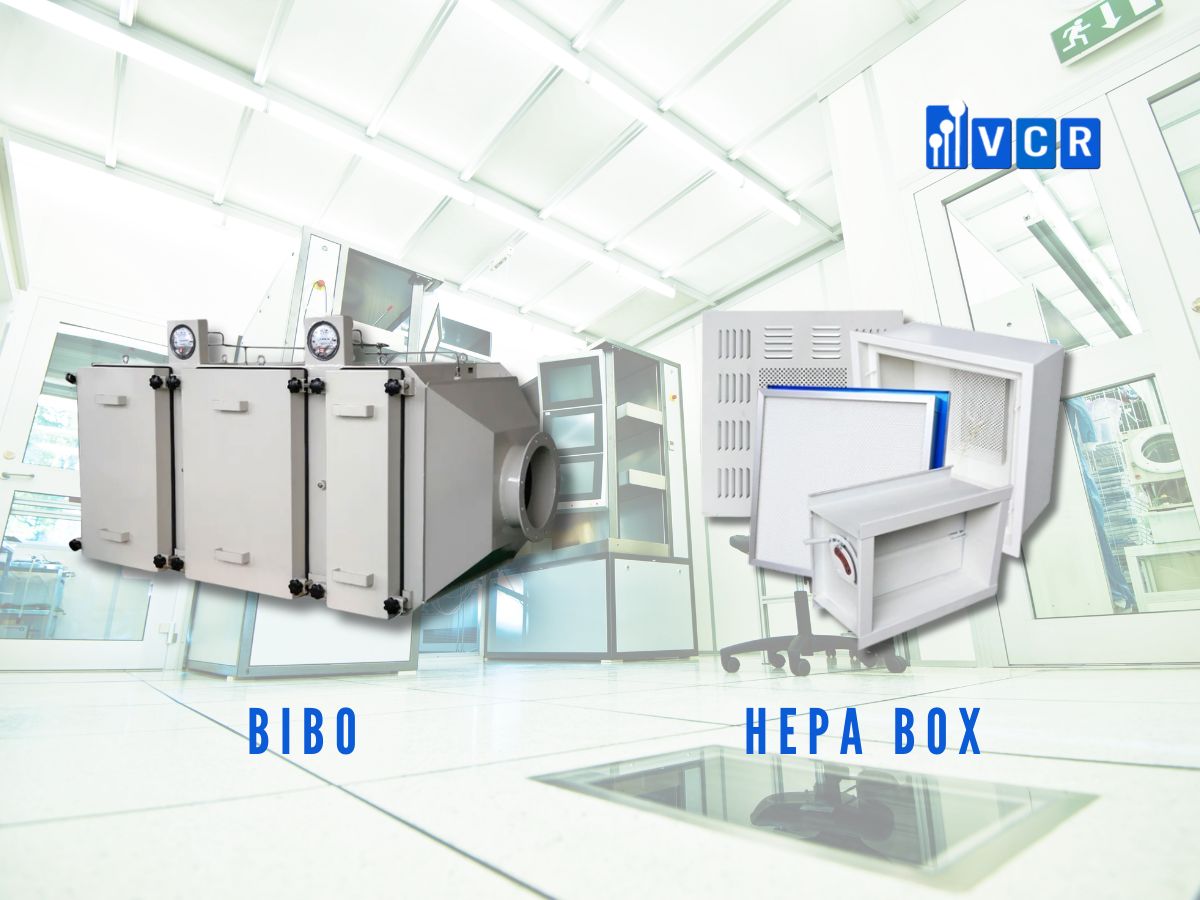

BIBO và HEPA Box là gì?

HEPA Box là hộp lọc đầu cuối, thường được lắp tại vị trí cấp khí vào phòng sạch. Thiết bị gồm thân hộp áp suất tĩnh, bộ lọc HEPA, đầu nối ống gió và tấm khuếch tán. Không khí sau khi đi qua HEPA được phân phối xuống khu vực kiểm soát.

BIBO, viết tắt của Bag In Bag Out, là housing lọc khí có cơ cấu thay bộ lọc qua túi kín. Bộ lọc cũ được đưa vào túi, niêm phong và tách khỏi housing mà không để bề mặt nhiễm bẩn tiếp xúc trực tiếp với môi trường bảo trì. WHO mô tả safe-change hoặc BIBO housing là giải pháp bảo vệ người vận hành và hạn chế bụi từ bộ lọc phát tán trong quá trình thay thế.

Sự khác biệt cốt lõi vì thế nằm ở mục tiêu thiết kế. HEPA Box phục vụ điểm cấp khí sạch đầu cuối, trong khi BIBO hướng đến containment trên những tuyến khí có nguy cơ mang theo bụi hoạt chất, tác nhân sinh học hoặc chất ô nhiễm cần kiểm soát.

So sánh BIBO và HEPA Box

Cả hai thiết bị đều tham gia kiểm soát hạt trong không khí. Khác biệt nằm ở tuyến khí, cách bảo trì và mức kiểm soát bộ lọc sau khi đã tích tụ chất ô nhiễm.

Vị trí trong hệ thống HVAC

HEPA Box thường nằm tại cuối đường cấp khí. Dòng khí từ AHU đi qua ống gió, vào hộp áp suất tĩnh, qua bộ lọc HEPA rồi được tấm khuếch tán phân phối vào phòng. WHO cũng đề cập HEPA trên đường cấp có thể được lắp ở vị trí đầu cuối để hỗ trợ kiểm soát nhiễm chéo khi dòng cấp khí gặp sự cố.

BIBO thường xuất hiện trên đường hồi, đường thải hoặc hệ thống hút bụi cục bộ. Trong cơ sở xử lý dược chất nguy hại, WHO yêu cầu khí hồi hoặc khí thải đi qua safe-change hay Bag In Bag Out housing có tiền lọc và HEPA tháo được bằng hệ thống túi kín.

Một số hệ thống cũng bố trí BIBO trên đường cấp khi quá trình thay lọc cần duy trì containment. Vị trí lắp không phải yếu tố duy nhất nhận diện thiết bị; đặc điểm chính vẫn là cơ cấu thay lọc qua túi kín.

Phương thức thay lọc tạo ra khác biệt chính

Với HEPA Box, bộ lọc thường được tiếp cận từ phía phòng hoặc từ không gian kỹ thuật phía trên trần. Mặt khuếch tán hoặc cửa bảo trì được mở để tháo bộ lọc khỏi cơ cấu giữ.

Quy trình này phù hợp với hệ thống cấp khí sạch thông thường, nơi bộ lọc chủ yếu giữ bụi từ dòng khí cấp. Không gian thao tác thường gọn và số bộ phận phục vụ bảo trì ít hơn.

Với BIBO, một túi chuyên dụng được gắn kín vào cửa housing. Bộ lọc cũ được tháo khỏi cơ cấu ép, kéo vào trong túi rồi niêm phong trước khi tách ra ngoài. Bộ lọc mới đi vào housing qua cùng hệ thống túi, giữ cho mặt nhiễm bẩn luôn nằm trong vùng kiểm soát.

Khả năng này tạo nên giá trị chính của safe-change housing khi bộ lọc đã giữ bụi API, hormone, hóa chất hoạt tính cao hoặc tác nhân sinh học.

Cấu tạo BIBO khác HEPA Box thế nào?

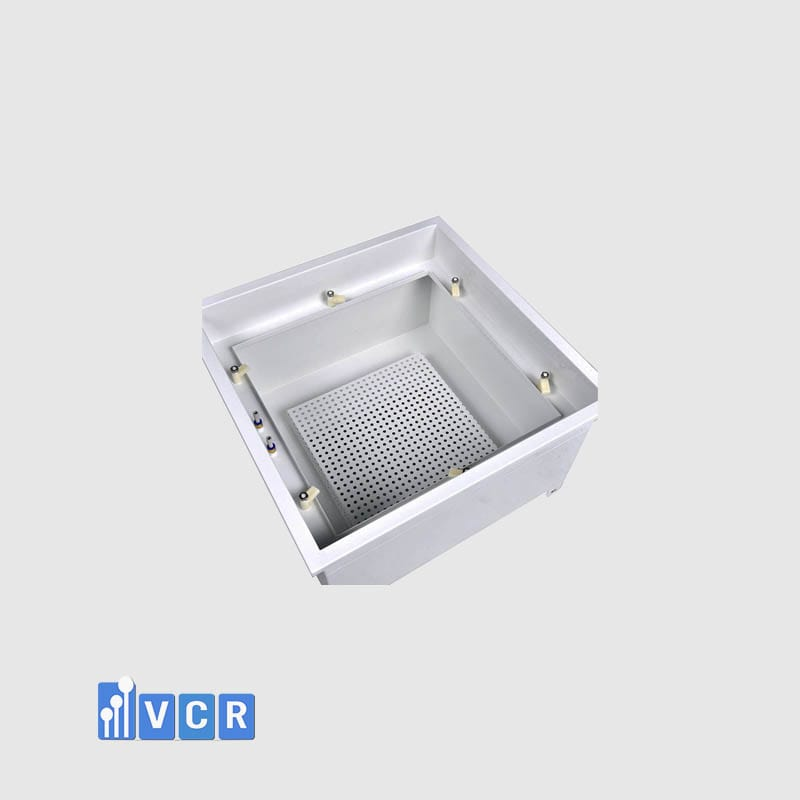

Cấu tạo HEPA Box thường gọn, gồm thân hộp, đầu nối ống gió, HEPA, cơ cấu giữ lọc và tấm khuếch tán. Một số cấu hình có thêm van điều tiết hoặc vị trí kiểm tra bộ lọc.

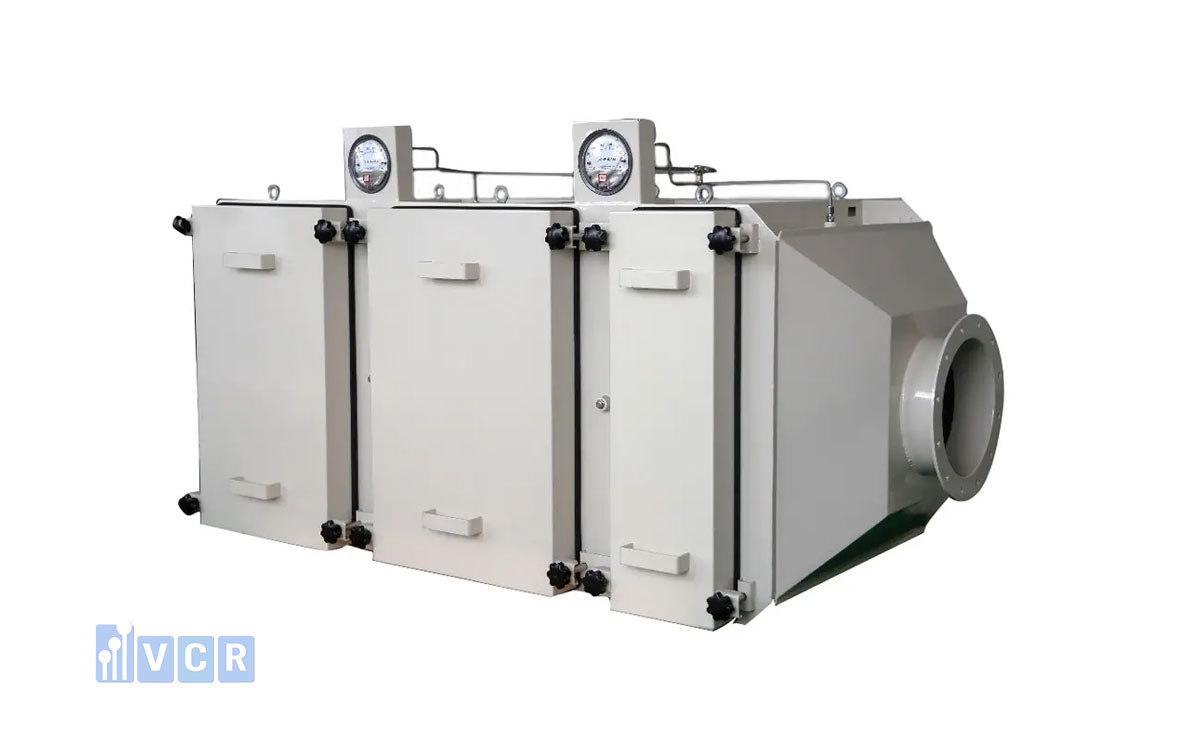

BIBO có thêm cửa thay lọc riêng, túi kín, cơ cấu tháo và ép lọc cùng bề mặt housing được làm kín. Hệ thống có thể gồm một cấp HEPA hoặc nhiều tầng như tiền lọc kết hợp HEPA.

Với ứng dụng đặc biệt, BIBO còn có thể tích hợp đồng hồ chênh áp cho từng bank, cổng aerosol, cổng lấy mẫu, van cách ly hoặc đường bypass phục vụ kiểm tra và khử nhiễm. WHO nêu rõ các bank lọc trong safe-change housing được theo dõi chênh áp, đồng thời bố trí cổng upstream và downstream cho phép thử rò rỉ bộ lọc tại chỗ.

Các phụ kiện này phụ thuộc phạm vi dự án, thay vì xuất hiện giống nhau trên mọi hệ thống BIBO.

BIBO có lọc tốt hơn HEPA Box không?

Tên gọi của housing không tự quyết định hiệu suất lọc. Hiệu suất giữ hạt phụ thuộc vào cấp HEPA, tình trạng vật liệu lọc, độ kín giữa khung lọc và housing cùng điều kiện vận hành thực tế.

Một HEPA Box lắp H14 có thể sử dụng bộ lọc cấp cao hơn BIBO lắp H13. Ngược lại, BIBO có thể chứa nhiều tầng HEPA nối tiếp để bổ sung lớp bảo vệ cho dòng khí nguy hại. WHO đề cập ít nhất H13 cho safe-change housing trong ứng dụng dược chất nguy hại và khả năng sử dụng hai bank HEPA nối tiếp khi tác nhân trong khí thải có mức nguy hiểm cao.

Vì vậy, phép so sánh phù hợp tập trung vào chức năng hệ thống và phương thức bảo trì, thay vì kết luận một thiết bị có hiệu suất lọc cao hơn thiết bị còn lại.

Ứng dụng thường gặp của từng thiết bị

HEPA Box thường xuất hiện tại các điểm cấp khí đầu cuối trong phòng sạch dược phẩm, thực phẩm, điện tử, bệnh viện và các khu vực cần kiểm soát độ sạch không khí.

BIBO phù hợp với hệ thống xử lý khí có nguy cơ mang theo bụi hoạt chất hoặc chất ô nhiễm nguy hại, chẳng hạn đường thải khu sản xuất API, hormone, thuốc độc tế bào, phòng cách ly và phòng thí nghiệm có yêu cầu containment. WHO xác định safe-change housing có vai trò trên các tuyến thải, hút bụi, hút chân không và khí thải thiết bị trong cơ sở xử lý dược chất nguy hại.

Hai thiết bị cũng có thể cùng xuất hiện trong một hệ thống: BIBO kiểm soát khí hồi hoặc khí thải, còn HEPA Box đảm nhiệm cấp khí sạch vào phòng.

Giải pháp BIBO VCR

VCR cung cấp giải pháp BIBO VCR có thể kết hợp tiền lọc, HEPA Gel Seal, housing một hoặc nhiều tầng và túi thay lọc riêng cho từng cửa. Cấu hình được xác định theo đặc tính chất ô nhiễm, lưu lượng, trở lực và mục tiêu containment của khu vực.

Kết luận

BIBO và HEPA Box khác nhau rõ nhất ở nhiệm vụ trong hệ thống HVAC. HEPA Box lọc và phân phối khí sạch tại điểm cấp đầu cuối, còn BIBO kiểm soát dòng khí nguy hại và quá trình thay bộ lọc nhiễm bẩn.

Sự lựa chọn giữa hai thiết bị gắn với vị trí lắp, tính chất dòng khí và yêu cầu bảo trì. Trong nhiều hệ thống phòng sạch, BIBO và HEPA Box giữ hai vai trò bổ trợ thay vì thay thế trực tiếp cho nhau.

FAQs

BIBO có thể lắp trên đường cấp khí không?

BIBO có thể xuất hiện trên đường cấp khi bộ lọc yêu cầu thay qua túi kín. Tuy nhiên, thiết bị thường gặp hơn trên đường hồi, đường thải và các nhánh hút có nguy cơ ô nhiễm.

HEPA Box có thể dùng cho khí thải chứa hoạt chất không?

HEPA Box có khả năng lắp bộ lọc HEPA, nhưng cấu trúc thay lọc trực tiếp không tạo mức containment tương đương BIBO trong giai đoạn bảo trì.

BIBO và HEPA Box có dùng cùng loại HEPA không?

Cả hai có thể sử dụng HEPA H13 hoặc H14 tùy thiết kế. Kích thước, kiểu gioăng, chiều sâu lọc và cơ cấu làm kín phải tương thích với từng housing.

BIBO có thay thế hoàn toàn HEPA Box không?

Hai thiết bị phục vụ những nhiệm vụ khác nhau. BIBO tập trung vào thay lọc kín, còn HEPA Box tập trung vào lọc đầu cuối và phân phối khí vào phòng.
