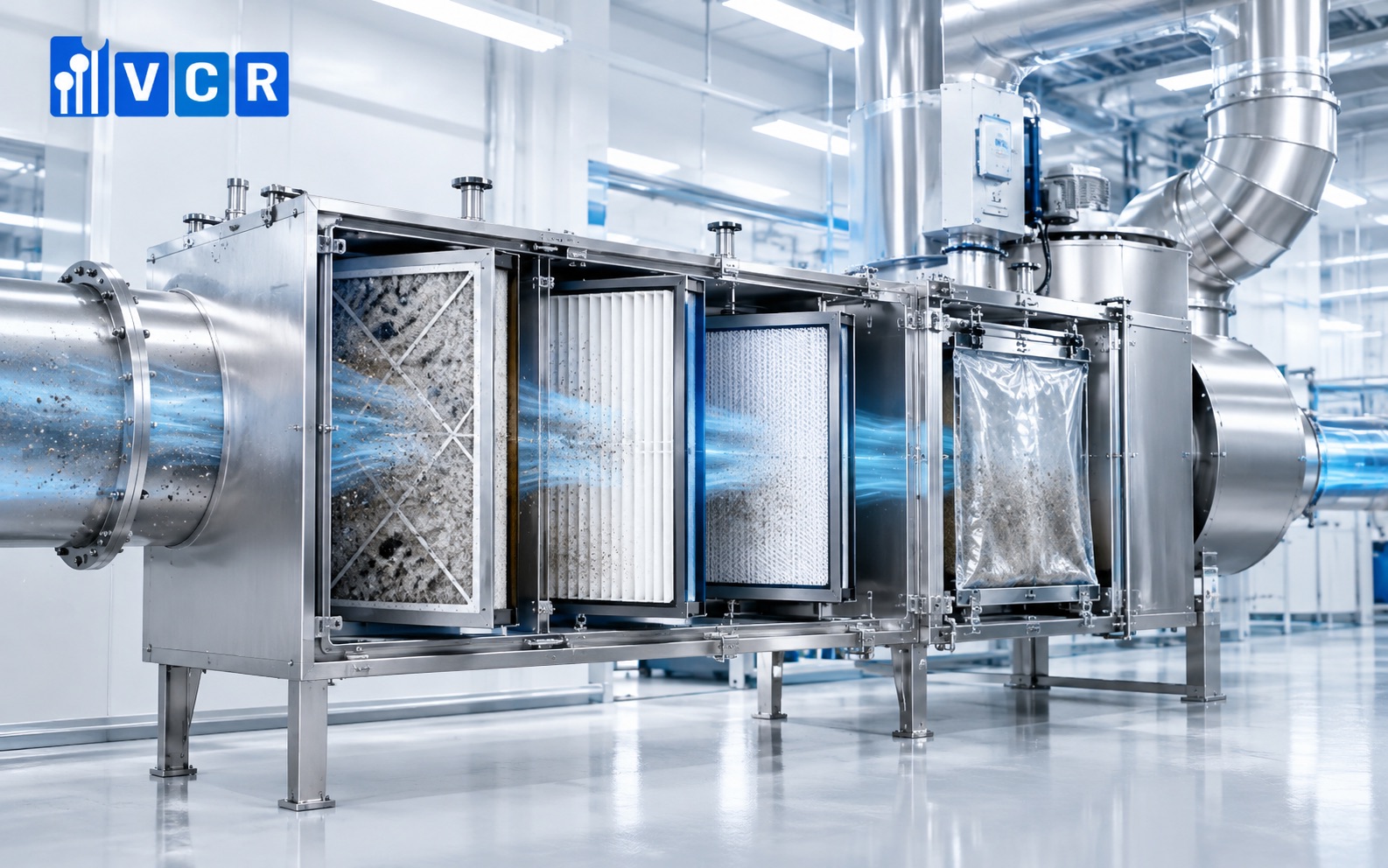

Bụi bắt đầu phân bố ngay từ đường ống

Sau khi được thu tại nguồn, bụi đi theo dòng khí qua hệ thống ống dẫn. Khả năng duy trì hạt ở trạng thái lơ lửng phụ thuộc vào vận tốc vận chuyển, kích thước hạt và đặc tính khí động của tuyến ống.

Tại các đoạn ống ngang dài, co, nhánh chia dòng hoặc khu vực thay đổi tiết diện, vận tốc cục bộ có thể giảm và làm tăng khả năng lắng đọng. Bụi mịn thường tiếp tục theo dòng khí đến các cấp lọc phía sau, trong khi hạt lớn và nặng có xu hướng tích tụ sớm hơn.

Đường ống vì vậy là một phần cần được xem xét trong đánh giá tải bụi của toàn hệ thống, đặc biệt với các quy trình xử lý bụi độc, bụi hoạt tính hoặc vật liệu có yêu cầu containment cao.

Tiền lọc tiếp nhận phần tải hạt ban đầu

Trong hệ thống lọc nhiều cấp, prefilter được bố trí để giữ lại một phần hạt trước khi dòng khí tiếp cận HEPA. Lớp lọc này làm giảm tải hạt lên cấp lọc tinh và góp phần ổn định chu kỳ vận hành của toàn hệ thống.

Theo thời gian, bụi tích tụ trên vật liệu lọc làm tăng trở lực. Sự thay đổi chênh áp qua prefilter phản ánh mức độ tải hạt và cung cấp dữ liệu cho hoạt động theo dõi vận hành.

Với các dòng khí chứa chất nguy hại, prefilter sau sử dụng trở thành một thành phần mang tải ô nhiễm và được quản lý tương ứng trong quá trình tháo lắp, đóng gói và thải bỏ.

HEPA là vùng giữ lại phần lớn hạt mịn

HEPA nằm ở cấp lọc tinh, nơi các hạt nhỏ tiếp tục được giữ lại trong cấu trúc vật liệu lọc. Khối lượng bụi tích tụ tăng dần theo thời gian vận hành, đồng thời làm thay đổi chênh áp và khả năng xử lý lưu lượng của filter.

Trong các ứng dụng dược phẩm, sinh học, hóa chất hoặc các quy trình chứa bụi độc tính cao, HEPA thường là vị trí tập trung tải ô nhiễm đáng kể nhất trong cụm lọc. Chính đặc điểm này khiến thao tác thay HEPA trở thành một công đoạn quan trọng trong kiểm soát containment.

Mức độ tích tụ phụ thuộc vào tải bụi đầu vào, hiệu quả của prefilter, thời gian vận hành và điều kiện dòng khí.

Khoang upstream của housing tiếp xúc trực tiếp với khí nhiễm bẩn

Phần housing nằm trước mặt lọc tiếp nhận dòng khí chưa qua HEPA. Bề mặt bên trong khoang, khung đỡ, vùng chuyển tiếp và các chi tiết gần filter đều có thể tiếp xúc với bụi trong suốt quá trình vận hành.

Mức bám bụi tại từng vị trí phụ thuộc vào hình học housing, hướng dòng khí, tốc độ dòng và cấu hình làm kín. Thiết kế dòng khí hợp lý giúp giảm vùng dòng chết và hạn chế sự tích tụ cục bộ trên các bề mặt không tham gia trực tiếp vào quá trình lọc.

Ở hệ thống BIBO, housing, HEPA và cơ cấu thay lọc được xem như một chuỗi containment liên tục. Điều này đặc biệt quan trọng khi tải ô nhiễm đã tập trung trên filter và khu vực tiếp cận filter.

Downstream phản ánh chất lượng của chuỗi làm kín

Sau HEPA, dòng khí đã đi qua cấp lọc cuối trước khi tiếp tục đến hệ thống xả hoặc công đoạn kế tiếp. Điều kiện sạch của khu vực downstream liên quan trực tiếp đến tính toàn vẹn của filter, gasket hoặc gel seal và độ kín của housing.

Trong quá trình đánh giá hệ thống, dữ liệu phía downstream thường được sử dụng cùng các phép thử độ kín để xem xét trạng thái của cụm lọc. Sự phân bố bụi ở hai phía filter vì vậy cung cấp thông tin quan trọng về cách hệ thống đang vận hành.

Bản đồ tải bụi hỗ trợ quản lý vận hành

Có thể hình dung quá trình phân bố bụi theo chuỗi:

Nguồn phát sinh → đường ống → tiền lọc → khoang upstream → HEPA → downstream.

Tải hạt được phân bổ dần qua từng vùng. Hạt lớn có xu hướng được giữ sớm hơn, trong khi hạt mịn tiếp tục đến các cấp lọc hiệu suất cao. Qua thời gian, từng vị trí hình thành mức tải bụi khác nhau và tạo ra yêu cầu bảo trì tương ứng.

Theo dõi sự phân bố này hỗ trợ việc đánh giá chênh áp, xác định khu vực bảo trì trọng điểm và xây dựng phương án thay lọc phù hợp với mức độ nguy hại của chất ô nhiễm.

Giải pháp BIBO tại Vietnam Cleanroom

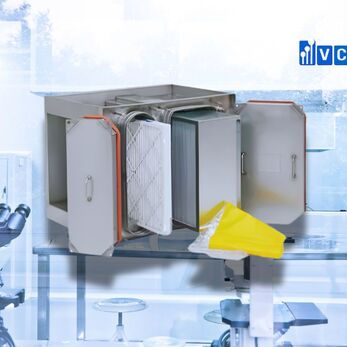

Hệ thống Bag-In/Bag-Out được thiết kế để hỗ trợ thay filter trong điều kiện containment, đặc biệt tại vị trí HEPA đã tích tụ tải bụi cao sau thời gian vận hành.

Vietnam Cleanroom cung cấp giải pháp BIBO với các cấu hình housing, HEPA, cơ cấu làm kín và hệ thống túi thay lọc phù hợp từng yêu cầu dự án. Việc lựa chọn cấu hình dựa trên đặc tính chất ô nhiễm, lưu lượng, cấp lọc, yêu cầu kiểm tra và phương án bảo trì của hệ thống.

Thiết kế BIBO phù hợp giúp kiểm soát tốt hơn khu vực tập trung tải bụi trong quá trình thay lọc và giảm mức tiếp xúc trực tiếp giữa nhân sự với filter đã qua sử dụng.

FAQs

Bụi nguy hại thường tập trung nhiều nhất ở vị trí nào?

Mức tích tụ lớn thường xuất hiện tại prefilter và HEPA, trong đó HEPA tiếp nhận phần tải hạt mịn còn lại sau các cấp lọc phía trước.

Vì sao bụi có thể lắng trong đường ống trước khi đến filter?

Hiện tượng này liên quan đến vận tốc vận chuyển, kích thước hạt, đoạn ống ngang, co, nhánh và các vùng có dòng khí suy giảm.

Chênh áp có liên quan đến lượng bụi tích tụ trên filter không?

Có. Khi tải hạt trên vật liệu lọc tăng, trở lực qua filter thường tăng theo và được phản ánh qua chênh áp vận hành.

BIBO hỗ trợ kiểm soát bụi nguy hại ở giai đoạn nào?

BIBO tập trung vào giai đoạn tiếp cận và thay filter, khi tải bụi đã tích tụ trên HEPA và nguy cơ tiếp xúc với chất ô nhiễm tăng cao.
