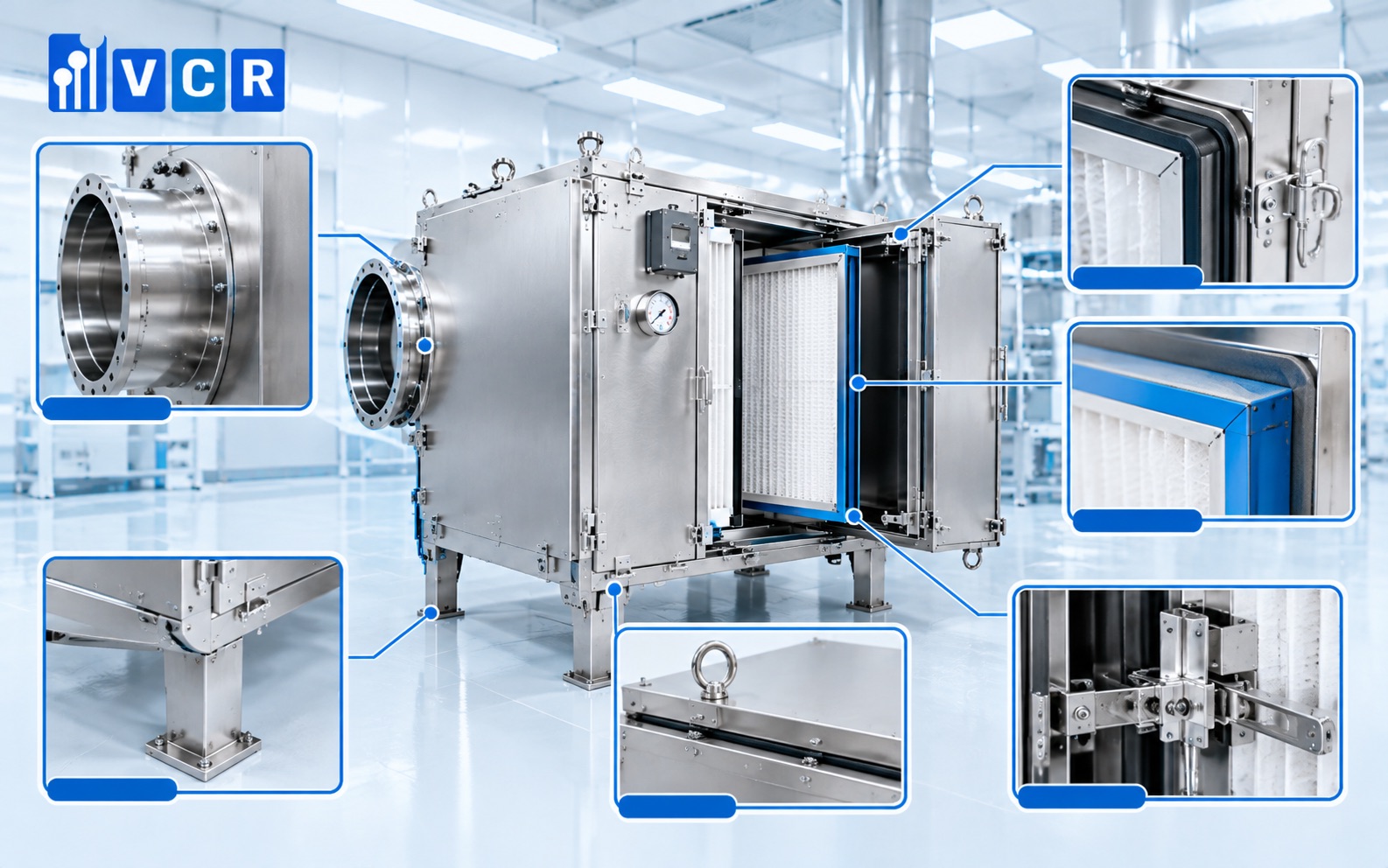

Đường bao kín hình thành trên toàn housing

Housing tạo ranh giới cơ học bao quanh vùng chứa bộ lọc và dòng khí nhiễm bẩn. Phần thân thiết bị hình thành đường bao áp suất, trong khi các vị trí tháo lắp, kết nối hoặc xuyên qua vỏ được xử lý bằng các cơ cấu làm kín riêng.

Các điểm tiếp giáp chính tập trung tại bộ lọc với khung giữ, cửa access với thân housing và housing với hệ thống bên ngoài. Trong giai đoạn thay lọc, bagging collar và túi Bag-In/Bag-Out tiếp tục duy trì ranh giới containment tại khu vực thao tác.

Độ kín tổng thể phụ thuộc vào tính liên tục của toàn bộ các điểm tiếp giáp này.

HEPA và khung giữ kiểm soát đường khí qua bộ lọc

Chu vi HEPA là vị trí trực tiếp ngăn dòng khí đi vòng qua vật liệu lọc. Bộ lọc được giữ ổn định trên khung và kết hợp với cơ cấu seal để tạo đường kín quanh toàn bộ mép tiếp xúc.

Với gasket seal, gioăng nằm giữa filter và bề mặt ép của housing. Lực nén làm gioăng biến dạng trong giới hạn thiết kế, từ đó bù các sai lệch nhỏ giữa hai bề mặt. Trạng thái làm kín phụ thuộc vào độ phẳng, chất lượng gioăng và mức độ phân bố lực ép.

Gel seal sử dụng mép dao tiếp xúc với lớp gel trên bộ lọc. Khi mép dao đi vào gel với chiều sâu phù hợp, một đường kín liên tục được hình thành quanh chu vi.

Cả hai cấu hình đều cho thấy vật liệu seal và cơ cấu giữ filter hoạt động như một hệ thống thống nhất.

Cơ cấu ép duy trì trạng thái tiếp xúc

Locking mechanism tạo lực cần thiết để đưa bộ lọc vào vị trí làm việc và giữ ổn định tiếp giáp giữa filter với bề mặt seal.

Đối với gasket, lực nén đồng đều hỗ trợ gioăng biến dạng ổn định trên toàn chu vi. Sự chênh lệch lực giữa các vị trí có thể làm thay đổi mức tiếp xúc giữa gasket và khung.

Với gel seal, bộ lọc cần duy trì đúng vị trí để mép dao nằm ổn định trong lớp gel. Sai lệch lắp đặt hoặc dịch chuyển cơ học làm thay đổi hình học của đường kín.

Do đó, đánh giá độ kín quanh HEPA luôn gắn với cả seal và cơ cấu ép lọc.

Cửa access khép kín khoang bảo trì

Cửa access tạo lối tiếp cận đến filter trong các hoạt động thay thế và bảo trì. Khi thiết bị vận hành, cửa được ép lên gioăng quanh khung để tái lập ranh giới giữa khoang bên trong với môi trường bên ngoài.

Chất lượng tiếp giáp phụ thuộc vào độ phẳng của bề mặt cửa, trạng thái gioăng và lực khóa phân bố trên chu vi. Với cấu hình nhiều cấp lọc, từng section có thể sử dụng cửa riêng để phục vụ thao tác độc lập.

Về chức năng, seal quanh filter kiểm soát dòng khí qua HEPA, trong khi gioăng cửa kiểm soát đường bao của housing. Hai vị trí cùng tham gia vào containment nhưng đảm nhiệm các lớp làm kín khác nhau.

Bagging collar duy trì containment khi thay lọc

Trong giai đoạn thay filter, ranh giới containment chuyển từ cửa access sang hệ thống túi Bag-In/Bag-Out.

Túi được cố định trên bagging collar, tạo không gian thao tác kín để tháo filter đã sử dụng và đưa filter mới vào housing. Collar vì vậy là một thành phần chức năng của hệ thống làm kín, không đơn thuần là vị trí gắn túi.

Độ ổn định của khu vực này phụ thuộc vào tình trạng bề mặt collar, cơ cấu giữ túi và khả năng duy trì túi tại đúng vị trí trong suốt quá trình thay lọc.

Cấu trúc này giúp đường bao containment được duy trì ngay cả khi cửa housing đã mở để phục vụ bảo trì.

Mặt bích và cổng kỹ thuật hoàn thiện đường bao

Housing BIBO còn kết nối với đường ống, damper, đồng hồ chênh áp và các cổng phục vụ kiểm tra. Mỗi vị trí xuyên qua vỏ thiết bị đều trở thành một điểm tiếp giáp của đường bao áp suất.

Mặt bích đầu vào và đầu ra liên kết housing với duct. Các pressure tap, cổng kiểm tra, cổng lấy mẫu hoặc cổng phục vụ khử nhiễm sử dụng kết nối kín riêng để duy trì trạng thái của housing trong quá trình vận hành.

Khi isolation damper được tích hợp, các mối nối giữa damper, mặt bích và thân housing tiếp tục tham gia vào chuỗi containment.

Xét trên toàn thiết bị, đường kín được hình thành theo chuỗi:

thân housing → mặt bích → cửa access → seal quanh HEPA → cơ cấu ép → bagging collar → các cổng xuyên vỏ.

Mỗi vị trí đảm nhiệm một chức năng riêng nhưng cùng hướng tới duy trì đường bao kín liên tục.

Giải pháp BIBO tại Vietnam Cleanroom

Vietnam Cleanroom triển khai BIBO theo yêu cầu lưu lượng, cấp lọc, điều kiện vận hành và mức containment của từng dự án.

Các yếu tố như kiểu seal, cơ cấu ép filter, số cấp lọc, cấu hình cửa access, bagging collar, damper, cổng kiểm tra và phương án kết nối đường ống được xem xét đồng thời trong quá trình lựa chọn thiết bị.

Cách tiếp cận theo toàn bộ đường bao giúp độ kín được kiểm soát từ trạng thái vận hành đến giai đoạn tiếp cận và thay filter.

FAQs

Gasket seal và gel seal tạo độ kín theo cơ chế nào?

Gasket seal tạo kín bằng biến dạng nén của gioăng giữa filter và khung giữ. Gel seal hình thành đường kín khi mép dao của housing đi vào lớp gel trên filter.

Cơ cấu ép filter liên quan thế nào đến độ kín?

Cơ cấu ép duy trì vị trí và lực tiếp xúc giữa filter với bề mặt seal. Sự ổn định của lực ép hỗ trợ gasket hoặc gel duy trì đường kín liên tục quanh chu vi.

Bagging collar tham gia vào quá trình containment ở giai đoạn nào?

Bagging collar phát huy chức năng trong quá trình thay filter, khi túi Bag-In/Bag-Out tạo ranh giới kín giữa khoang bên trong housing và khu vực thao tác.

Các cổng kỹ thuật có thuộc đường bao kín của housing?

Có. Pressure tap, cổng kiểm tra, cổng lấy mẫu và các kết nối xuyên vỏ đều nằm trên đường bao áp suất và được xử lý như các điểm tiếp giáp kỹ thuật của housing.
