Isolation damper cô lập BIBO khỏi dòng khí vận hành

Trong điều kiện hoạt động, vỏ hộp lọc BIBO nằm trực tiếp trên đường khí hồi hoặc khí thải. Quạt HVAC duy trì dòng khí liên tục qua bộ lọc, đồng thời tạo chênh lệch áp giữa bên trong housing và khu vực bảo trì.

Khi bước vào quá trình thay HEPA, trạng thái này thay đổi. Cửa bảo trì được mở và túi BIBO trở thành hàng rào containment tại vị trí thao tác.

Isolation damper đặt trên đường khí phía trước hoặc phía sau vỏ hộp lọc cho phép tách cụm lọc khỏi phần còn lại của hệ thống. Với cấu hình có damper ở cả upstream và downstream – phía trước và phía sau dòng khí – khoang lọc được cô lập thành một vùng riêng trước khi thao tác.

Isolation damper chuyển BIBO từ trạng thái xử lý dòng khí sang trạng thái bảo trì có kiểm soát.

Chênh áp trong housing tác động trực tiếp đến túi BIBO

Túi Bag-In/Bag-Out là một hàng rào mềm. Hình dạng túi thay đổi nhanh khi xuất hiện chênh lệch áp giữa bên trong vỏ hộp lọc và môi trường bên ngoài.

Nếu housing duy trì áp âm lớn, túi có xu hướng bị hút mạnh vào phía trong khi cửa bảo trì mở. Ở trạng thái áp dương, túi có thể phồng về phía người thao tác.

Cả hai trường hợp đều làm tăng lực tác động lên vành gắn túi, đường hàn kín và bộ lọc. Túi bị kéo căng còn làm thao tác với filter nặng hoặc có cạnh cứng trở nên khó kiểm soát.

Trước khi mở cửa bảo trì, dòng khí được cô lập và áp suất trong housing được đưa về trạng thái phù hợp cho quá trình thay lọc.

Isolation damper kiểm soát nguồn tạo chênh áp, giúp túi BIBO duy trì trạng thái ổn định hơn trong giai đoạn Bag-Out.

Damper phía trước và phía sau đảm nhiệm chức năng khác nhau

Một hệ BIBO có thể bố trí damper tại đầu vào, đầu ra hoặc cả hai phía tùy kiến trúc HVAC và yêu cầu containment.

Vị trí damper Chức năng chính khi thay lọc
Phía trước lọc – upstream Ngăn dòng khí từ khu vực nguồn tiếp tục đi vào vỏ hộp lọc
Phía sau lọc – downstream Tách housing khỏi lực hút hoặc áp suất từ quạt và đường ống phía sau
Hai phía Cô lập khoang lọc khỏi cả đầu vào và đầu ra của hệ thống
Kết hợp điểm cân bằng áp Hỗ trợ đưa housing về trạng thái ổn định trước bảo trì

Trong hệ có quạt đặt downstream, damper phía sau liên quan trực tiếp đến lực hút truyền tới vỏ hộp lọc. Damper phía trước kiểm soát sự liên thông giữa vùng chứa chất ô nhiễm và khoang lọc.

Cấu hình hai damper tạo một khoang cô lập, giúp trạng thái áp suất trong housing ít phụ thuộc hơn vào biến động của đường ống chính.

Trình tự cô lập quyết định trạng thái trước Bag-Out

Isolation damper phát huy hiệu quả khi được đặt trong một trình tự vận hành rõ ràng.

Quá trình bắt đầu bằng xác nhận trạng thái hệ thống và chuyển airflow về chế độ phù hợp. Các damper liên quan được đưa về vị trí cô lập, sau đó áp suất bên trong housing được kiểm tra trước khi mở cửa bảo trì.

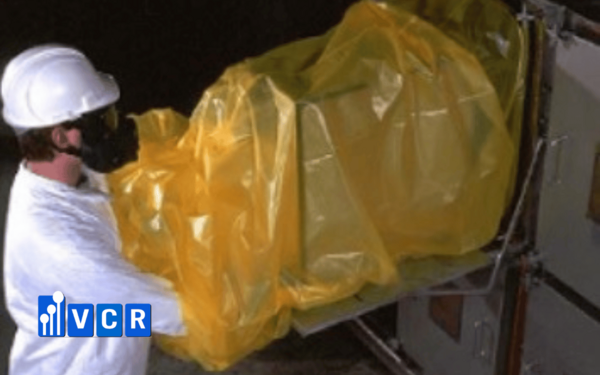

Khi khoang lọc đạt trạng thái ổn định, túi BIBO được triển khai tại vành gắn túi. Bộ lọc cũ được nhả khỏi cơ cấu giữ, kéo vào túi, làm kín và tách khỏi housing theo trình tự Bag-Out.

Sau khi bộ lọc mới được đưa vào đúng vị trí và cơ cấu giữ hoàn tất, cửa bảo trì đóng lại. Damper trở về trạng thái vận hành theo logic khởi động của hệ thống.

Trình tự damper – áp suất – cửa bảo trì tạo ranh giới rõ giữa trạng thái vận hành và trạng thái thay lọc.

Độ kín damper quyết định mức cô lập thực tế

Một damper ở trạng thái “đóng” trên HMI mới phản ánh vị trí của cơ cấu điều khiển. Mức cô lập thực tế còn phụ thuộc vào độ kín của cánh damper, gioăng, trục và khung.

Nếu lượng rò qua damper lớn, khoang BIBO vẫn chịu tác động từ áp suất của hệ thống đường ống. Biểu hiện có thể xuất hiện dưới dạng túi tiếp tục bị hút, phồng hoặc vẫn còn dòng khí tại cửa bảo trì.

Các yếu tố liên quan đến khả năng cô lập gồm:

  • độ kín giữa cánh damper và khung;
  • trạng thái gioăng;
  • độ đồng đều khi đóng;
  • chênh lệch áp suất hai phía;
  • hướng lắp theo chiều dòng khí;
  • khả năng xác nhận trạng thái mở – đóng.

Hiệu quả cô lập phụ thuộc vào độ kín thực tế của damper dưới điều kiện áp suất vận hành của hệ HVAC.

Isolation damper phối hợp với hệ túi BIBO

Damper và túi BIBO đảm nhiệm hai chức năng khác nhau trong quá trình thay lọc.

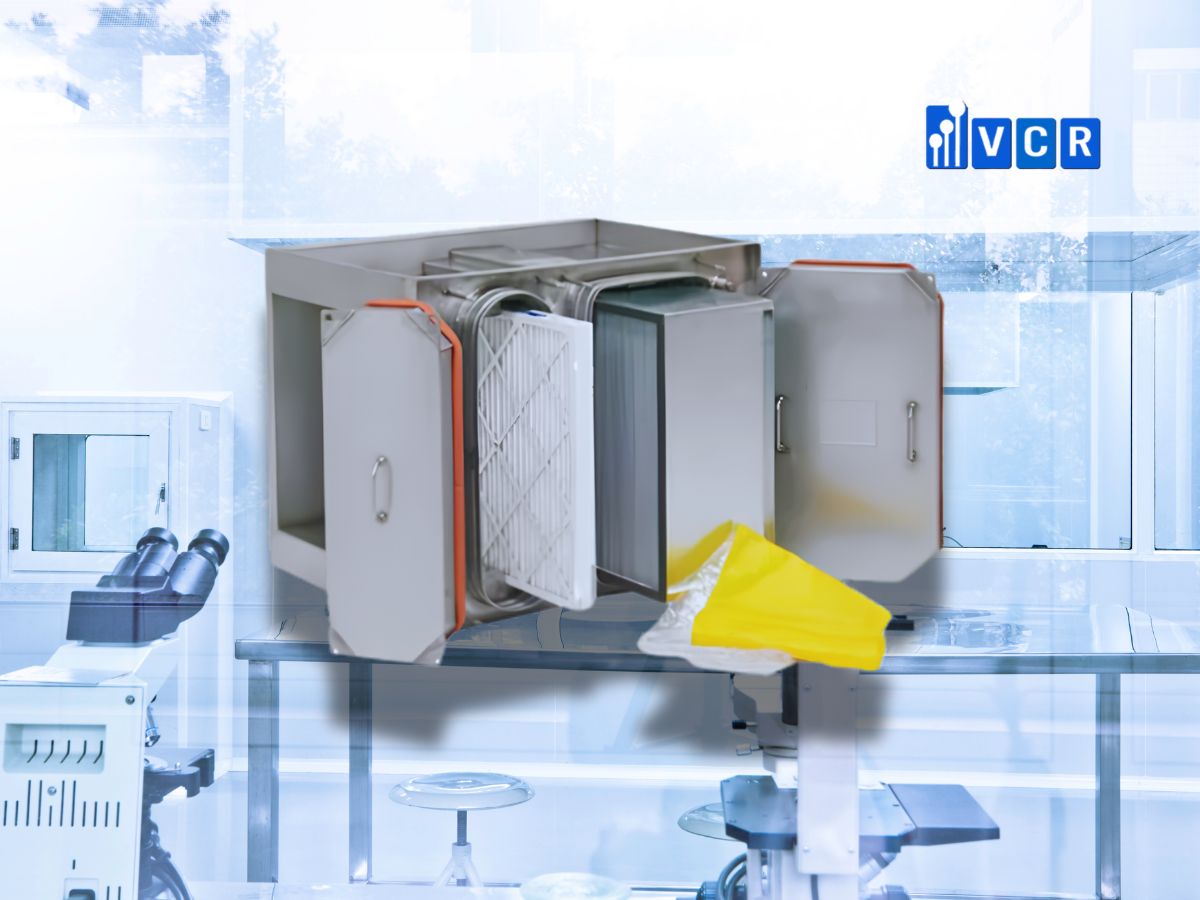

Isolation damper kiểm soát dòng khí và trạng thái áp suất của vỏ hộp lọc. Túi BIBO tạo hàng rào vật lý quanh bộ lọc nhiễm bẩn trong quá trình tháo, làm kín và đưa ra khỏi housing.

Cơ cấu giữ filter, vành gắn túi, cửa bảo trì và trình tự làm kín tiếp tục duy trì containment tại mặt thao tác.

Có thể hiểu đơn giản: damper xử lý trạng thái của dòng khí, trong khi túi xử lý trạng thái của bộ lọc nhiễm bẩn khi rời khỏi housing.

Giải pháp BIBO tại Vietnam Cleanroom

Vietnam Cleanroom thiết kế và cung cấp hệ thống BIBO theo lưu lượng, cấu hình lọc, hướng bảo trì và điều kiện HVAC của từng dự án.

Tùy yêu cầu containment, hệ thống có thể tích hợp isolation damper, điểm theo dõi chênh áp, housing nhiều cấp lọc và các thành phần hỗ trợ thay lọc an toàn. Cấu hình được xây dựng theo đặc tính chất ô nhiễm, không gian bảo trì và yêu cầu vận hành thực tế.

Kết luận

Isolation damper trong BIBO tạo trạng thái cô lập giữa vỏ hộp lọc và đường khí chính trước khi thay HEPA. Damper phía trước kiểm soát dòng khí đi vào, damper phía sau tách ảnh hưởng từ hệ hút, còn cấu hình hai phía tạo khoang bảo trì ổn định hơn.

Khả năng kiểm soát quá trình thay lọc phụ thuộc đồng thời vào độ kín damper, trạng thái áp suất, hệ túi BIBO và trình tự vận hành.

FAQs

BIBO có bắt buộc sử dụng hai isolation damper?

Cấu hình phụ thuộc kiến trúc HVAC và mục tiêu containment. Hai damper phía trước – phía sau tạo mức cô lập cao hơn cho khoang lọc.

Isolation damper có thay thế túi BIBO không?

Hai thành phần đảm nhiệm chức năng riêng. Damper cô lập dòng khí; túi BIBO bao kín bộ lọc trong quá trình Bag-Out và Bag-In.

Vì sao túi BIBO bị hút mạnh khi mở cửa bảo trì?

Hiện tượng này xuất hiện khi áp suất trong housing thấp hơn môi trường và lực hút vẫn tác động lên khoang lọc.

Trạng thái đóng của damper có đủ để xác nhận cô lập?

Trạng thái đóng cho biết vị trí cơ cấu. Mức cô lập thực tế còn phụ thuộc độ kín damper và chênh lệch áp suất giữa hai phía.
