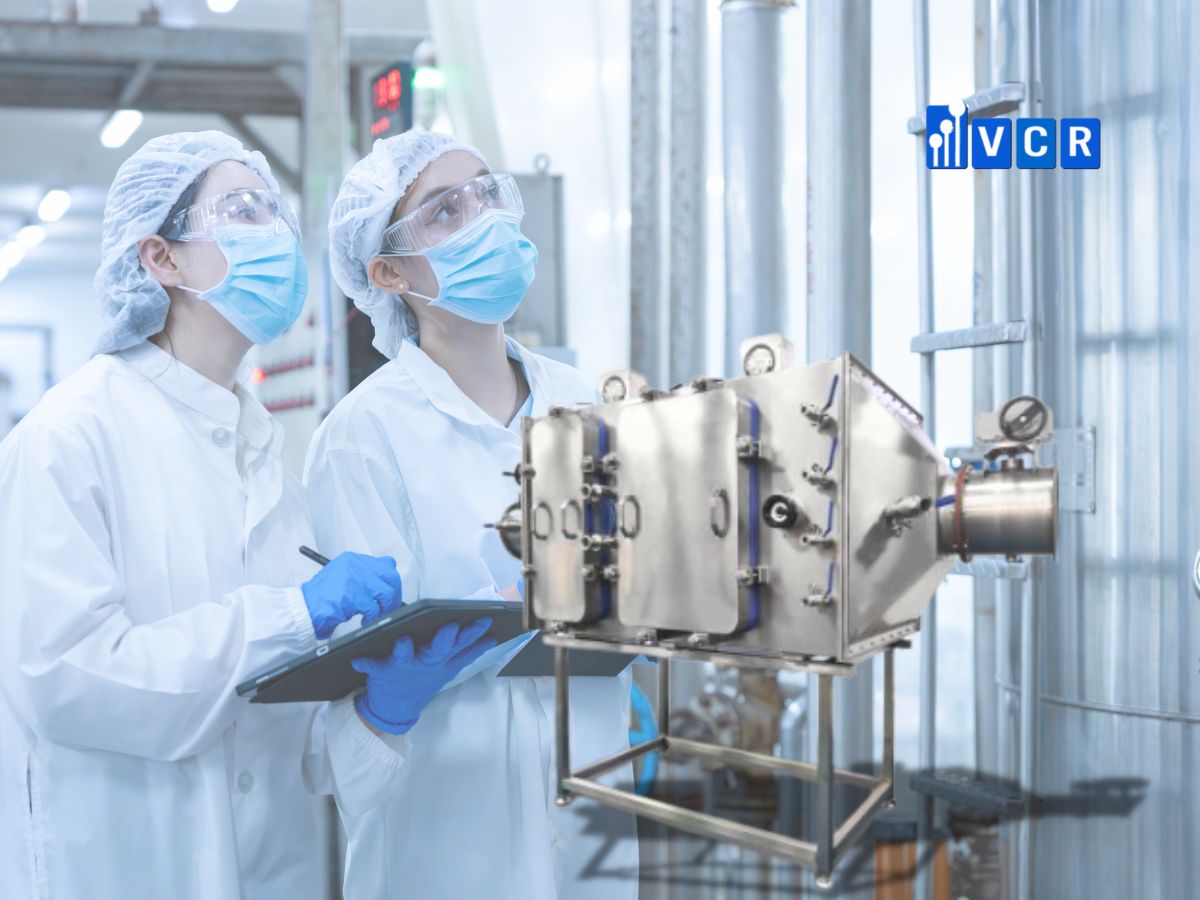

Van cách ly BIBO có chức năng gì?
Van cách ly thường được bố trí trên đường khí trước và sau housing. Khi hai van cùng đóng, cụm lọc hình thành một đoạn tương đối độc lập với phần còn lại của hệ thống.
Cách bố trí này giúp ngắt luồng khí đi vào BIBO, hạn chế khí hồi lưu từ phía sau và duy trì phạm vi kiểm soát quanh bộ lọc. Vai trò của van thể hiện rõ trong các giai đoạn bảo trì, thử độ kín HEPA, khử nhiễm hoặc xử lý sự cố.
Trong sơ đồ safe-change housing dành cho dược chất nguy hại, các shut-off damper được bố trí quanh cụm lọc và đường bypass. Cấu hình này tạo điều kiện tuần hoàn khí qua HEPA khi thử lọc hoặc đưa tác nhân khử nhiễm vào vùng kiểm soát.
Túi BIBO và van cách ly đảm nhiệm hai nhiệm vụ khác nhau. Túi kín kiểm soát bộ lọc trong quá trình tháo ra, còn van kiểm soát dòng khí và ranh giới của housing với đường ống.
Thay lọc trong hệ thống có nhiều nhánh

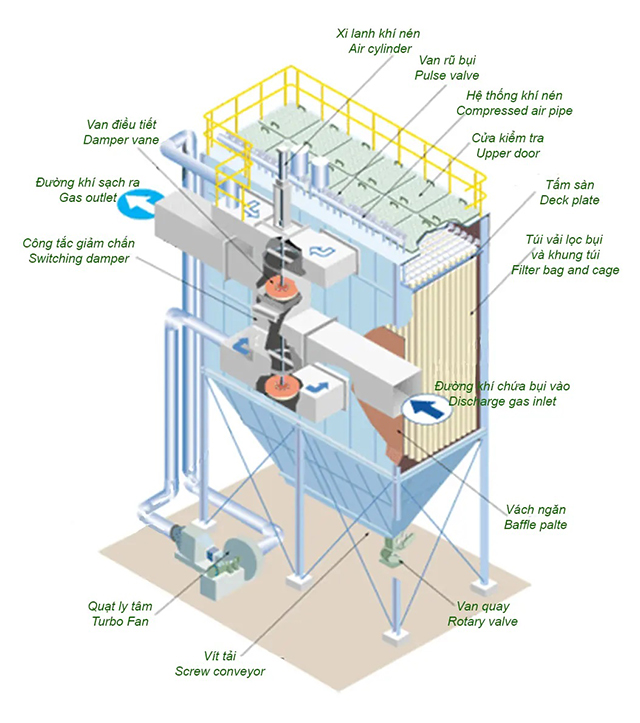

Van cách ly đầu vào và đầu ra thường xuất hiện khi BIBO nằm trên một hệ thống có nhiều nhánh khí hoặc nhiều cụm lọc hoạt động song song.
Trong thời gian một housing được bảo trì, các nhánh còn lại vẫn có thể tiếp tục vận hành. Van phía trước ngăn dòng khí nhiễm bẩn đi vào cụm đang mở, trong khi van phía sau hạn chế tác động của quạt hoặc áp suất từ các nhánh chung.
Cấu hình này cũng phù hợp với hệ thống hoạt động – dự phòng. Mỗi cụm BIBO có thể được tách riêng, giúp chuyển lưu lượng sang tuyến còn lại trước khi mở cửa bảo trì.
Khử nhiễm bộ lọc và housing
Một số hệ thống xử lý hoạt chất có độc tính cao hoặc tác nhân sinh học sử dụng quy trình khử nhiễm trước khi thay lọc.
Khi đó, van đầu vào và đầu ra tạo ranh giới giữ tác nhân trong phạm vi housing, bộ lọc và đường bypass. Quá trình tuần hoàn giúp tác nhân tiếp xúc với các bề mặt cần xử lý trong khoảng thời gian đã xác định.
Đường bypass trong cấu hình safe-change cũng có thể phục vụ việc tuần hoàn chất khử nhiễm qua bộ lọc. Các van đóng – mở theo từng chế độ giúp chuyển dòng khí giữa tuyến sản xuất và tuyến khử nhiễm.
Khả năng cô lập này thường gắn với các yêu cầu như:
- Duy trì nồng độ tác nhân trong phạm vi kiểm soát;
- Hạn chế hơi khử nhiễm đi sang đường ống lân cận;
- Lấy mẫu hoặc theo dõi quá trình xử lý;
- Thông khí và xả tác nhân sau khi hoàn thành chu trình.
Kiểm tra độ kín HEPA tại chỗ
Kiểm tra độ kín HEPA thường sử dụng cổng đưa aerosol ở phía upstream và cổng đo hoặc quét ở phía downstream.
Trong nhiều hệ thống BIBO đường thải, quạt được bố trí sau bộ lọc để giữ housing ở trạng thái áp suất âm. Khi mở các cổng quét, hệ thống cần duy trì dòng khí qua HEPA mà vẫn kiểm soát được hướng airflow.
Đường bypass kết hợp shut-off damper cho phép chuyển chế độ vận hành để phục vụ phép thử. Một phương án khác là sử dụng quạt hỗ trợ độc lập cùng các van đóng ngắt phù hợp. Cách bố trí này được thể hiện trong hướng dẫn về safe-change housing của WHO.
Ở cấu hình này, van cách ly tham gia vào trình tự test:
- Tách housing khỏi tuyến vận hành thông thường;
- Thiết lập đường khí thử;
- Duy trì lưu lượng qua bộ lọc;
- Thực hiện cấp aerosol và đo downstream;
- Khôi phục trạng thái vận hành sau khi hoàn tất.
Tuyến khí chứa tác nhân nguy hại
BIBO trên đường thải của hệ hút bụi, hệ chân không, máy sấy tầng sôi, thiết bị bao phim hoặc khu vực sản xuất API thường tiếp nhận dòng khí có mức ô nhiễm cao.
Safe-change housing trong các ứng dụng này giúp bộ lọc nhiễm bẩn được thay qua túi kín. Với dòng thải đặc biệt nguy hại, hệ thống còn có thể sử dụng hai bank HEPA nối tiếp để bổ sung lớp bảo vệ.
Van cách ly hai đầu hỗ trợ kiểm soát:
| Tình huống | Vai trò của van |
|---|---|
| Quạt dừng | Hạn chế dòng khí đi ngược |
| Mở cửa bảo trì | Tách housing khỏi tuyến khí |
| Sự cố bộ lọc | Giới hạn phạm vi ảnh hưởng |
| Khử nhiễm | Giữ tác nhân trong vùng xử lý |
| Thử HEPA | Thiết lập tuyến khí test |
| Hệ thống nhiều nhánh | Tách từng cụm lọc độc lập |
Giá trị của cấu hình hai van tăng theo mức độ nguy hại của chất giữ trên lọc và khả năng duy trì vận hành của các phần còn lại trong hệ thống.
BIBO có luôn cần van ở cả hai đầu?
Một BIBO trên tuyến khí độc lập có thể sử dụng điểm cô lập đã được bố trí tại vị trí khác trong hệ thống. Trường hợp toàn bộ quạt và dây chuyền dừng khi thay lọc cũng tạo điều kiện kiểm soát khác với hệ thống nhiều nhánh hoạt động liên tục.
Việc bố trí van ngay sát housing thường được xác định từ các yếu tố:
- Khoảng cách đến điểm cô lập hiện hữu;
- Thể tích khí còn lại trong đoạn ống;
- Nguy cơ hồi lưu khi quạt dừng;
- Mức độ nguy hại của chất ô nhiễm;
- Quy trình khử nhiễm và leak test;
- Trình tự vận hành của hệ thống.
Cấu hình một van có thể kiểm soát một hướng khí, trong khi hai van tạo ranh giới rõ hơn cho toàn bộ housing. Lựa chọn cuối cùng gắn với mục tiêu containment của từng tuyến.
Chọn loại van theo mức độ kín
Tên gọi van cách ly bao gồm nhiều mức độ làm kín khác nhau.
Damper đóng ngắt thông thường phù hợp với các tuyến khí kỹ thuật có yêu cầu cô lập cơ bản. Với ứng dụng containment cao, van rò thấp, van kín sinh học hoặc bubble-tight damper tạo mức kiểm soát chặt hơn.
Các thông số thường được xem xét gồm:
- Lưu lượng rò khi van đóng;
- Áp suất làm việc;
- Vật liệu thân van và gioăng;
- Khả năng chịu hóa chất khử nhiễm;
- Cơ cấu truyền động tay, điện hoặc khí nén;
- Trạng thái van khi mất nguồn.
Van kín sinh học thường được sử dụng trên hệ thống xả có mức nguy hiểm cao và có thể trang bị truyền động điện hoặc khí nén tùy cấu hình.
Liên động van, quạt và cửa BIBO
Trong hệ thống tự động, trạng thái van thường được kết nối với quạt và chế độ vận hành.
Khi chuyển sang bảo trì, trình tự có thể gồm giảm lưu lượng, dừng quạt, đóng van đầu vào, đóng van đầu ra rồi xác nhận điều kiện an toàn trước khi mở cửa housing.
Ở chế độ thử lọc hoặc khử nhiễm, các van trên đường chính và đường bypass chuyển sang trạng thái riêng. Hệ thống chỉ cho phép từng bước diễn ra khi vị trí van đã được xác nhận.
Liên động giúp hạn chế trường hợp mở cửa BIBO khi dòng khí vẫn đang hoạt động hoặc khởi động quạt khi tuyến khí chưa được thiết lập đúng.
Giải pháp van cách ly cho BIBO VCR
Các cấu hình BIBO VCR có thể kết hợp van đóng ngắt hoặc van kín sinh học tại đầu vào và đầu ra theo yêu cầu của tuyến khí. Van được lựa chọn cùng vật liệu housing, số cấp lọc, đồng hồ chênh áp và các cổng phục vụ kiểm tra hoặc khử nhiễm.
Ở hệ thống xả có mức nguy hại cao, van kín sinh học hỗ trợ cô lập bộ lọc với đường ống trong quá trình thay thế. Cơ cấu truyền động điện hoặc khí nén cũng có thể được tích hợp theo trình tự vận hành của dự án.
Kết luận
Van cách ly BIBO thường được bố trí ở đầu vào và đầu ra khi housing cần tách riêng để thay lọc, kiểm tra HEPA, khử nhiễm hoặc duy trì hoạt động của các nhánh khác.
Cấu hình van được hình thành từ mức containment, hướng airflow, vị trí quạt và chế độ vận hành. Với tuyến khí nguy hại hoặc hệ thống có bypass, hai van tạo ranh giới kiểm soát rõ hơn quanh cụm lọc.
FAQs
Van cách ly có thay thế được túi BIBO không?
Van kiểm soát dòng khí qua housing, còn túi BIBO kiểm soát bộ lọc trong quá trình tháo và đóng gói. Hai thành phần tạo thành các lớp bảo vệ riêng.
Van cách ly có làm tăng trở lực hệ thống không?
Van và các đoạn chuyển tạo thêm tổn thất áp suất. Mức trở lực phụ thuộc kích thước, hình dạng cánh van và trạng thái mở khi vận hành.
Khi nào sử dụng van kín sinh học?
Van kín sinh học thường xuất hiện trên tuyến khí có yêu cầu containment cao, khử nhiễm hoặc kiểm soát rò khí chặt trong trạng thái đóng.
Có thể vận hành BIBO khi một van đang đóng không?
Trạng thái van phụ thuộc chế độ thiết kế. Trong vận hành thông thường, đường khí chính cần được thiết lập đầy đủ; khi test hoặc khử nhiễm, các van hoạt động theo trình tự riêng.
