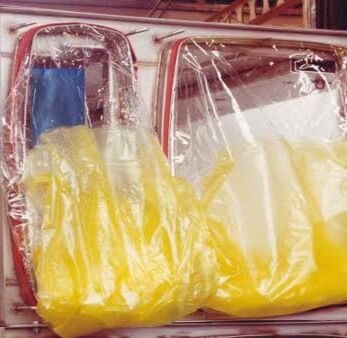

BIBO bổ sung một phần trở lực vào tuyến xả

Trước khi lắp BIBO, quạt vận hành tại giao điểm giữa đường đặc tính quạt và đường đặc tính trở lực của hệ thống. Giao điểm này xác định lưu lượng thực tế và áp suất quạt tạo ra tại một tốc độ quay nhất định.

Khi BIBO được bổ sung, dòng khí phải đi qua housing, các cấp lọc, damper và các đoạn chuyển tiếp liên quan. Mỗi thành phần tạo thêm tổn thất áp suất. Tổng trở lực của tuyến xả vì vậy tăng so với cấu hình ban đầu.

Ở dạng đơn giản, tổn thất động của tuyến ống có thể biểu diễn gần đúng theo quan hệ:

ΔP = K × Q²

Trong đó ΔP là tổn thất áp suất, Q là lưu lượng và K đại diện cho đặc tính trở lực của hệ thống.

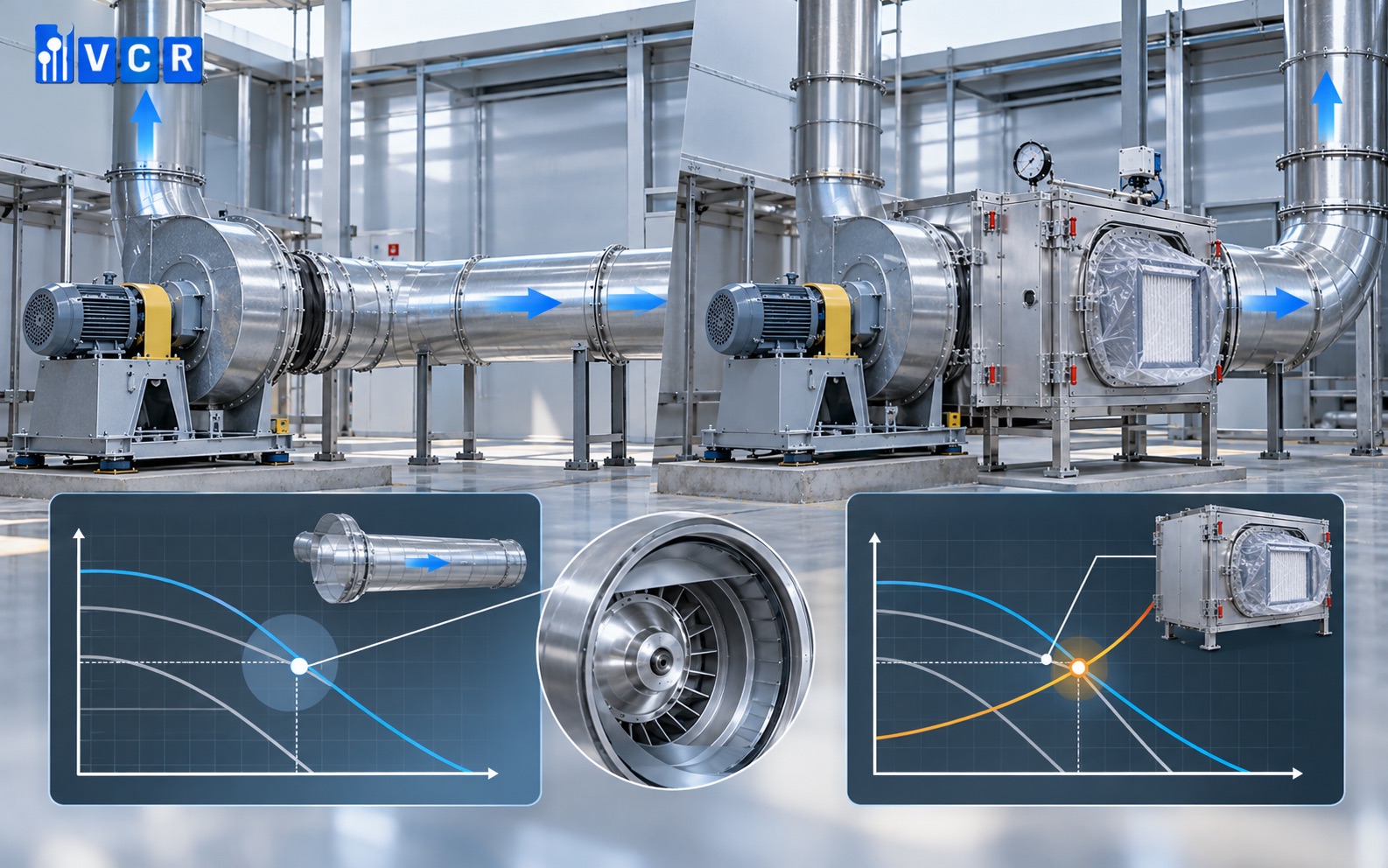

Sau khi bổ sung BIBO, giá trị trở lực tổng tăng. Trên đồ thị quạt – hệ thống, đường đặc tính hệ thống dịch về phía yêu cầu áp suất cao hơn tại cùng một lưu lượng.

Giao điểm mới thường dịch về phía lưu lượng thấp hơn

Ở tốc độ quạt không đổi, đường đặc tính của quạt gần như giữ nguyên. Đường hệ thống mới có trở lực lớn hơn sẽ cắt đường quạt tại một vị trí khác.

Với phần lớn cấu hình quạt ly tâm thông dụng, kết quả thể hiện theo xu hướng:

trở lực hệ thống tăng → điểm làm việc dịch chuyển → lưu lượng giảm → áp suất làm việc của quạt tăng.

Ví dụ, trước khi lắp BIBO, quạt có thể đạt đúng lưu lượng thiết kế của tuyến xả tại mức áp suất tương ứng. Khi cụm BIBO bổ sung thêm một mức chênh áp, quạt không còn duy trì chính xác giao điểm cũ nếu tốc độ quay vẫn giữ nguyên.

Đây là lý do việc lắp BIBO vào một hệ thống đang vận hành không đơn thuần là bổ sung thiết bị vào đường ống. Đặc tính khí động của toàn tuyến đã thay đổi.

Tổn thất của BIBO không nằm riêng ở HEPA

Khi xác định phần áp suất bổ sung, chỉ sử dụng chênh áp của HEPA sẽ chưa phản ánh đầy đủ trạng thái của cụm BIBO.

Tổng tổn thất có thể hình thành từ nhiều thành phần:

Khi sizing lại hệ thống, tổng chênh áp được xét trên toàn bộ đường khí từ điểm hút đến điểm xả, trong đó BIBO trở thành một thành phần mới của bài toán áp suất.

Filter sạch và filter tích tải tạo hai điểm vận hành khác nhau

Chênh áp qua filter không duy trì ở một giá trị cố định trong suốt vòng đời.

Khi mới lắp, filter ở trạng thái sạch và có mức trở lực ban đầu. Sau thời gian vận hành, bụi được giữ lại trên prefilter và HEPA, làm chênh áp tăng dần. Đường đặc tính hệ thống tiếp tục thay đổi theo mức tích tải.

Quạt vì vậy có thể trải qua một dải điểm làm việc:

filter sạch → tải bụi tăng → chênh áp tăng → lưu lượng có xu hướng giảm.

Đối với tuyến xả liên quan đến containment, mức suy giảm lưu lượng còn liên quan đến khả năng duy trì vận tốc hút hoặc áp suất âm tại khu vực công nghệ. Phân tích quạt vì vậy được thực hiện cho cả trạng thái ban đầu và trạng thái filter đạt mức tải vận hành dự kiến.

VFD có thể đưa lưu lượng trở lại điểm thiết kế

Khi quạt sử dụng biến tần, tăng tốc độ quay là một phương án để bù phần trở lực bổ sung và đưa lưu lượng trở về gần giá trị thiết kế.

Theo quan hệ đặc tính quạt, khi điều kiện hình học không đổi:

• Lưu lượng tỷ lệ với tốc độ quay

• Áp suất tỷ lệ với bình phương tốc độ

• Công suất tỷ lệ gần với lập phương tốc độ

Điều này cho thấy một mức tăng tốc độ tương đối nhỏ có thể kéo theo mức tăng công suất đáng kể.

Sau khi bổ sung BIBO, việc tăng tần số quạt vì vậy đi kèm kiểm tra công suất motor, dòng điện, giới hạn tốc độ quạt và vùng làm việc ổn định trên fan curve. Mục tiêu không chỉ là lấy lại lưu lượng mà còn duy trì quạt trong vùng vận hành phù hợp.

Vị trí của BIBO quyết định phía chịu thêm áp suất

Nếu BIBO được đặt phía hút của quạt, phần trở lực bổ sung xuất hiện trên đoạn áp âm trước quạt. Khi BIBO nằm phía đẩy, tổn thất được cộng vào tuyến sau quạt.

Về cân bằng năng lượng, quạt vẫn phải đáp ứng tổng trở lực của hệ thống. Tuy nhiên, vị trí thiết bị làm thay đổi phân bố áp suất tĩnh trên từng đoạn tuyến.

Trong các hệ thống xử lý bụi hoặc tác nhân nguy hại, phân bố này còn liên quan đến containment. Housing vận hành ở điều kiện áp âm tạo xu hướng hút không khí vào trong khi xuất hiện khe hở, thay vì đẩy dòng khí nhiễm bẩn ra khu vực xung quanh. Vì vậy, vị trí tương đối giữa BIBO và quạt là một phần của thiết kế tổng thể tuyến xả.

Sau lắp đặt, điểm làm việc được xác nhận bằng dữ liệu thực tế

Tính toán cho biết quạt dự kiến dịch chuyển đến đâu; đo kiểm tại hiện trường xác nhận điểm làm việc thực tế.

Các thông số có giá trị gồm lưu lượng, áp suất hút – đẩy của quạt, chênh áp BIBO, chênh áp từng cấp filter, tốc độ quay và dòng điện motor. Khi đặt các giá trị này lên đường đặc tính quạt, trạng thái vận hành sau cải tạo được xác định rõ hơn.

Dữ liệu ban đầu của filter sạch còn tạo mốc tham chiếu cho quá trình theo dõi tải lọc về sau.

FAQs

Lắp thêm BIBO có làm lưu lượng quạt giảm không?

Ở quạt chạy tốc độ cố định, phần trở lực bổ sung thường làm điểm làm việc dịch về phía lưu lượng thấp hơn. Mức giảm phụ thuộc đường đặc tính quạt và tổng trở lực của hệ thống.

Chênh áp nào được dùng khi kiểm tra lại quạt?

Phân tích sử dụng tổng tổn thất của tuyến, bao gồm filter, housing, damper, đường ống và các đoạn chuyển tiếp. Đồng thời xem xét cả trạng thái filter sạch và trạng thái tích tải.

Tăng tần số VFD có luôn khôi phục được lưu lượng ban đầu?

Khả năng bù phụ thuộc công suất motor, giới hạn tốc độ và đường đặc tính của quạt. Tăng tốc độ làm áp suất tăng nhưng đồng thời kéo công suất tiêu thụ tăng nhanh.

Khi nào cần đo lại điểm làm việc của quạt?

Sau khi BIBO được lắp và hệ thống hoàn thiện cân bằng khí, các thông số lưu lượng, áp suất, tốc độ và dòng motor cung cấp cơ sở xác nhận điểm vận hành mới.
