Breather vent xử lý chênh áp còn lại trong housing

Van cân bằng áp (breather vent) tạo một đường thông khí có kiểm soát giữa housing và vùng áp suất tham chiếu được xác định trong thiết kế.

Khi BIBO đang vận hành, áp suất bên trong chịu tác động của quạt, trở lực HEPA và trạng thái đường ống. Trước thay lọc, isolation damper tách housing khỏi dòng khí chính. Tuy nhiên, áp suất trong khoang chưa lập tức cân bằng với khu vực bảo trì.

Breather vent hỗ trợ giải phóng hoặc bổ sung lượng khí nhỏ để đưa housing về trạng thái phù hợp cho thao tác thay lọc.

Van cân bằng áp xử lý phần chênh áp còn lại sau khi housing được cô lập.

Vì sao damper đóng nhưng housing vẫn còn chênh áp?

Isolation damper ngăn tác động trực tiếp từ hệ thống HVAC, nhưng lượng khí bên trong housing vẫn nằm trong một thể tích kín tương đối.

Áp suất dư hình thành từ trạng thái vận hành trước đó, độ kín của damper, nhiệt độ khí và chuyển động cơ học trong quá trình chuẩn bị thay lọc. Housing có thể duy trì áp âm hoặc áp dương trong một khoảng thời gian sau khi damper đóng.

Nếu cửa bảo trì được mở khi chênh áp còn lớn, túi BIBO phản ứng ngay theo hướng áp suất. Áp âm kéo túi vào housing; áp dương đẩy túi ra phía khu vực thao tác.

Đóng damper cô lập dòng khí, còn cân bằng áp ổn định trạng thái bên trong housing.

Cân bằng áp quyết định trạng thái của túi BIBO

Túi Bag-In/Bag-Out là ranh giới mềm. Hình dạng túi thay đổi theo chênh lệch áp giữa bên trong và bên ngoài housing.

Ba trạng thái tạo phản ứng khác nhau:

Trạng thái áp Phản ứng của túi Tác động đến thao tác
Áp âm lớn Túi bị hút sâu vào housing Thu hẹp vùng thao tác
Áp gần trạng thái bảo trì thiết kế Túi ổn định hơn Dễ kiểm soát filter
Áp dương Túi phồng ra ngoài Tăng lực căng lên túi và vành gắn

Mục tiêu của breather vent là đưa áp suất về vùng phù hợp với quy trình bảo trì, thay vì giữ nguyên áp suất của chế độ vận hành.

Trạng thái áp ổn định giúp túi duy trì hình dạng thuận lợi khi Bag-Out.

Vị trí breather vent liên quan đến ranh giới sạch – bẩn

Breather vent tạo thêm một điểm xuyên qua ranh giới housing. Vị trí của van vì vậy liên quan trực tiếp đến hướng khí và nguy cơ phát tán tác nhân.

Trong thiết kế BIBO, đường cân bằng áp thường được bố trí tại vùng khí phù hợp để hạn chế đưa chất ô nhiễm từ phía bẩn ra khu vực bảo trì. Tuyến vent, trạng thái van và vị trí kết nối phải thống nhất với hướng dòng khí của housing.

Khi van mở, khí di chuyển theo chênh lệch áp. Vì vậy, điểm kết nối quyết định nguồn khí đi vào housing hoặc vị trí nhận khí từ housing.

Vị trí vent phải phù hợp với ranh giới containment của hệ thống.

Isolation damper và breather vent đảm nhiệm hai chức năng khác nhau

Hai thành phần đều liên quan đến áp suất nhưng tác động ở hai cấp độ.

Isolation damper ngắt housing khỏi dòng khí lớn của HVAC. Breather vent xử lý lượng khí nhỏ để điều chỉnh trạng thái áp sau khi quá trình cô lập hoàn tất.

Thành phần Chức năng chính
Isolation damper Cô lập housing khỏi đường khí chính
Breather vent Điều chỉnh chênh áp trong housing
Điểm đo áp Xác nhận trạng thái trước bảo trì
Túi BIBO Duy trì ranh giới khi tháo filter

Damper tạo điều kiện cô lập; breather vent hoàn thiện trạng thái áp cho giai đoạn thao tác.

Chuyển động của túi làm áp suất tiếp tục dao động

Áp suất housing vẫn thay đổi trong quá trình Bag-Out dù trạng thái ban đầu đã được cân bằng.

Khi túi được đẩy vào trong, thể tích khí tự do trong housing giảm. Khi túi được kéo ra, thể tích này tăng. Chuyển động của filter và túi vì vậy tạo dao động áp cục bộ trong khoang.

Dao động trở nên rõ hơn khi housing kín và thể tích bên trong nhỏ. Breather vent cung cấp đường trao đổi khí có kiểm soát, giúp giảm mức biến động trong quá trình thao tác.

Breather vent hỗ trợ ổn định áp cả trước và trong giai đoạn Bag-Out.

Trạng thái van được xác nhận trước khi mở cửa bảo trì

Breather vent tham gia trực tiếp vào trình tự chuyển BIBO từ vận hành sang bảo trì.

Sau khi đường khí chính được cô lập, trạng thái áp được theo dõi qua điểm đo. Van cân bằng áp được điều chỉnh theo logic của hệ thống. Khi housing đạt điều kiện bảo trì, quá trình triển khai túi và tiếp cận filter mới bắt đầu.

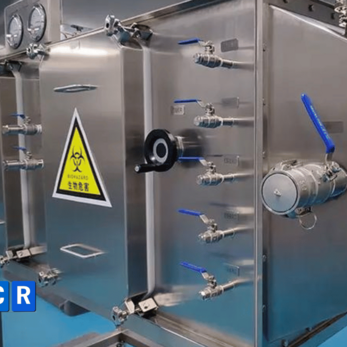

Bản thân breather vent cũng thuộc ranh giới kín của housing. Gioăng, đầu nối và trạng thái đóng van liên quan đến độ kín khi BIBO quay lại vận hành.

Trạng thái vent và áp suất housing được xác nhận trước bước tháo HEPA.

Giải pháp BIBO tại Vietnam Cleanroom

Vietnam Cleanroom thiết kế BIBO Housing theo áp suất vận hành, vị trí quạt, cấu hình lọc và trình tự thay HEPA của từng dự án.

Với hệ thống yêu cầu kiểm soát áp khi bảo trì, cấu hình BIBO được xem xét đồng bộ giữa isolation damper, điểm đo chênh áp, breather vent, cửa bảo trì và hệ túi Bag-In/Bag-Out. Việc bố trí các thành phần theo cùng một trình tự vận hành giúp housing chuyển ổn định từ chế độ lọc sang chế độ thay filter.

Kết luận

Breather vent trong BIBO điều chỉnh chênh áp còn lại sau khi housing được cô lập.

Trạng thái áp ổn định giúp hạn chế biến dạng túi, giảm dao động áp và hỗ trợ thao tác Bag-Out trong điều kiện kiểm soát.

FAQs

Breather vent có thay thế isolation damper không?

Hai thiết bị đảm nhiệm chức năng riêng. Isolation damper cô lập dòng khí chính, còn breather vent điều chỉnh áp suất trong housing.

Breather vent hoạt động ở thời điểm nào?

Van tham gia sau khi housing chuyển khỏi trạng thái vận hành và trước hoặc trong quá trình Bag-Out, tùy logic thiết kế.

Vì sao túi vẫn bị hút sau khi isolation damper đã đóng?

Housing vẫn có thể duy trì chênh áp còn lại hoặc chịu rò khí qua các ranh giới liên quan. Trạng thái áp được xác nhận trước khi tiếp tục thao tác.

Breather vent có ảnh hưởng đến độ kín housing không?

Có. Vent là một điểm xuyên trên housing nên đầu nối, van và cơ cấu làm kín đều tham gia vào ranh giới kín áp.
