Bagging collar tạo điểm cố định túi trên housing

Bagging collar, hay vành gắn túi, được bố trí quanh cửa thao tác của BIBO Housing. Túi bảo vệ được lắp lên vành trước khi cửa bảo trì được mở.

Trong quá trình Bag-Out, filter rời khỏi cơ cấu giữ và di chuyển vào túi. Toàn bộ tải từ túi, trọng lượng HEPA và lực kéo trong thao tác truyền về vùng gắn túi.

Bagging collar giữ miệng túi tại vị trí cố định trong suốt quá trình này. Túi ổn định giúp ranh giới giữa bên trong housing và khu vực bảo trì duy trì liên tục khi cửa được thao tác.

Vành gắn túi là điểm neo của hàng rào mềm trong quá trình thay lọc.

Hình học của collar quyết định khả năng bám túi

Bagging collar thường có hình dạng tạo vùng tiếp xúc liên tục quanh cửa bảo trì. Miệng túi ôm quanh bề mặt này trước khi vòng kẹp được cố định.

Đường kính hoặc kích thước chu vi collar phải phù hợp với miệng túi. Kích thước sai lệch làm túi quá căng hoặc tạo phần vật liệu dư khó phân bố đều.

Bề mặt collar còn phải tạo đủ chiều dài tiếp xúc để lực từ vòng kẹp phân bố quanh miệng túi. Vùng tiếp xúc quá hẹp làm lực tập trung trên một dải nhỏ của vật liệu.

Các cạnh tiếp xúc được xử lý phù hợp để hạn chế ma sát tập trung lên túi khi filter dịch chuyển.

Hình học collar quyết định cách túi ôm và giữ vị trí quanh cửa housing.

Vòng kẹp tạo lực giữ quanh miệng túi

Sau khi túi được đặt lên collar, vòng kẹp túi tạo lực giữ quanh chu vi.

Lực kẹp ép vật liệu túi vào bề mặt collar, hình thành liên kết cơ học chống trượt. Mức giữ ổn định phụ thuộc vào độ đồng đều của vòng kẹp và diện tích tiếp xúc giữa túi với vành.

Nếu lực tập trung tại một phía, miệng túi dễ dịch chuyển ở khu vực còn lại khi filter được kéo ra. Trạng thái này tăng tải lên từng vùng vật liệu và làm thao tác khó kiểm soát.

Quan hệ giữa các bộ phận được thể hiện như sau:

Vòng kẹp ổn định giúp lực giữ phân bố đều quanh miệng túi.

Bề mặt collar liên quan trực tiếp đến độ bền của túi

Túi BIBO là vật liệu mềm, trong khi collar thuộc kết cấu kim loại của housing. Vùng tiếp xúc giữa hai vật liệu chịu ma sát mỗi khi túi thay đổi vị trí hoặc chịu tải.

Cạnh sắc, ba via hoặc bề mặt biến dạng tạo điểm tập trung ứng suất trên túi. Khi filter được kéo qua cửa, tải tăng tại vùng này và làm nguy cơ trầy hoặc rách vật liệu cao hơn.

Bề mặt nhẵn giúp túi dịch chuyển nhẹ quanh vùng tiếp xúc mà không hình thành điểm cắt cục bộ. Độ sạch của collar cũng liên quan đến trạng thái túi; bụi cứng hoặc mảnh kim loại bám trên bề mặt dễ tạo vùng ma sát bất thường.

Bề mặt collar phù hợp giúp hạn chế tải cục bộ lên vật liệu túi.

Trọng lượng HEPA làm tăng tải lên điểm gắn túi

Trong giai đoạn đầu Bag-Out, HEPA vẫn được đỡ bởi housing. Khi filter rời hoàn toàn khỏi cơ cấu giữ, một phần tải chuyển sang túi và người thao tác.

Filter kích thước lớn hoặc khung nặng tạo lực kéo rõ hơn tại miệng túi. Nếu hướng kéo lệch khỏi trục cửa, lực tác động lên collar phân bố không đều.

Không gian bảo trì hẹp thường làm filter bị xoay hoặc nghiêng trong quá trình đưa vào túi. Chuyển động này tạo thêm lực ngang lên vùng gắn túi.

Bagging collar ổn định giúp miệng túi giữ nguyên vị trí khi hướng lực thay đổi trong Bag-Out.

Kích thước túi phải đồng bộ với bagging collar

Kích thước túi liên quan trực tiếp đến khả năng làm việc của collar.

Túi quá chật tạo lực căng ngay khi được lắp lên vành. Sau khi HEPA đi vào, vật liệu tiếp tục chịu tải từ kích thước và trọng lượng filter.

Túi quá rộng tạo nhiều nếp gấp quanh collar. Các lớp vật liệu chồng lên nhau làm vòng kẹp khó phân bố lực đồng đều và khiến vùng gắn túi dễ dịch chuyển.

Chiều dài túi cũng liên quan đến thao tác Bag-Out. Túi phải tạo đủ không gian để filter được kéo ra, xoay theo hướng xử lý và thực hiện bước làm kín trước khi phần chứa filter tách khỏi housing.

Collar và kích thước túi được xác định như một cặp cấu hình.

Vị trí collar ảnh hưởng trực tiếp đến thao tác Bag-Out

Bagging collar thường nằm quanh vùng cửa bảo trì nên vị trí của housing trong phòng tác động trực tiếp đến thao tác với túi.

Khoảng cách tới tường, sàn, đường ống hoặc thiết bị lân cận phải cho phép túi mở hết chiều dài và filter di chuyển theo hướng thuận lợi.

Collar đặt quá gần vật cản làm túi bị gấp hoặc kéo lệch. Filter khi đó dễ tỳ vào thành túi, làm tăng lực truyền lên miệng gắn.

Chiều cao collar cũng liên quan đến tư thế thao tác và khả năng đỡ filter khi rời housing.

Không gian quanh collar quyết định hướng di chuyển của filter trong Bag-Out.

Kiểm tra bagging collar tập trung vào những vị trí nào?

Trước chu kỳ thay lọc, vùng collar được kiểm tra cùng túi và cơ cấu kẹp.

Các điểm chính gồm độ tròn hoặc độ thẳng của vành, bề mặt tiếp xúc, dấu hiệu biến dạng, cạnh sắc và trạng thái vòng kẹp. Vùng miệng túi sau khi lắp cũng được quan sát để xác nhận vật liệu phân bố đều quanh collar.

Sau Bag-Out, collar tiếp tục được kiểm tra trước khi gắn túi mới hoặc đưa hệ thống trở lại trạng thái bảo trì tiếp theo.

Tình trạng collar phản ánh trực tiếp độ ổn định của điểm gắn túi.

Giải pháp BIBO tại Vietnam Cleanroom

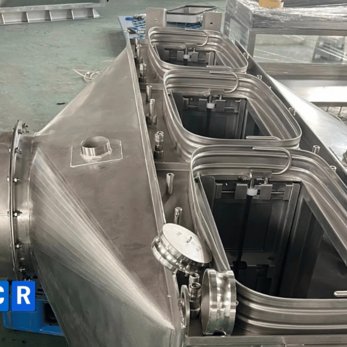

Vietnam Cleanroom cấu hình BIBO Housing đồng bộ giữa cửa bảo trì, bagging collar, vòng kẹp, kích thước túi và kích thước filter.

Các hệ BIBO của VCR sử dụng vùng gắn túi và cơ cấu giữ túi tại từng cửa thay lọc để duy trì liên kết giữa bag với housing trong quá trình Bag-In/Bag-Out. Việc lựa chọn túi được xem xét cùng khối lượng HEPA, khoảng thao tác và phương án làm kín sau khi filter đã nằm trong túi.

Kết luận

Bagging collar trong BIBO giữ túi cố định tại cửa housing trong suốt quá trình Bag-Out.

Độ ổn định phụ thuộc vào hình học vành, bề mặt tiếp xúc, vòng kẹp, kích thước túi và tải từ filter.

FAQs

Bagging collar và vòng kẹp túi có phải cùng một bộ phận?

Không. Collar là bề mặt gắn túi trên housing; vòng kẹp tạo lực giữ túi trên bề mặt đó.

Vì sao túi BIBO dễ tuột khỏi collar khi kéo filter?

Nguyên nhân thường liên quan đến lực kẹp không đều, túi sai kích thước, bề mặt collar biến dạng hoặc hướng kéo filter tạo tải lệch.

Cạnh sắc trên bagging collar gây vấn đề gì?

Cạnh sắc tạo điểm tập trung ma sát và ứng suất, làm tăng nguy cơ trầy hoặc rách túi khi Bag-Out.

Kích thước filter có liên quan đến thiết kế collar không?

Có. Kích thước và khối lượng filter quyết định kích thước túi, tải khi Bag-Out và yêu cầu ổn định tại vùng gắn túi.
