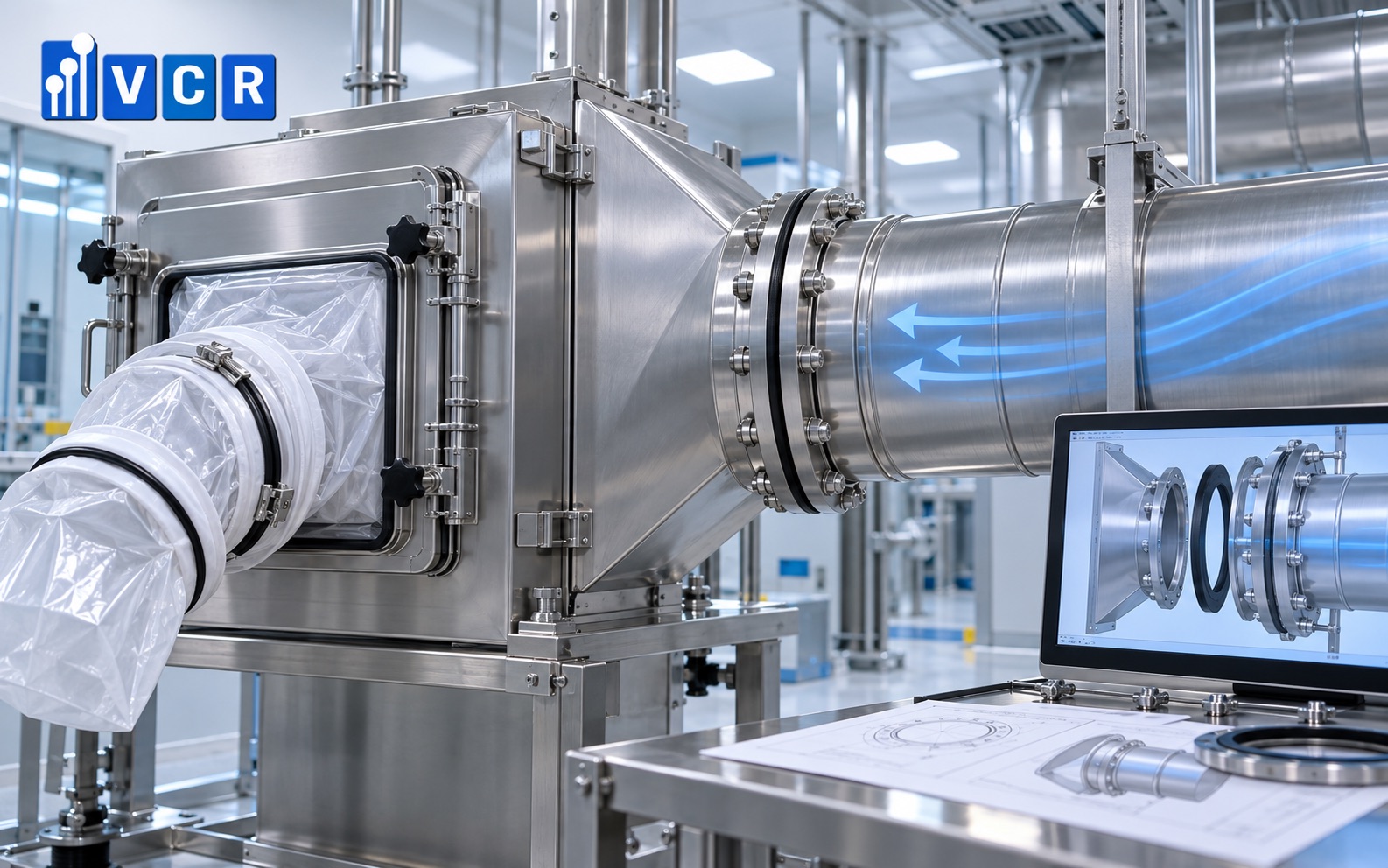

Mặt bích nối hai đường bao áp suất

Housing BIBO và đường ống gió đều tham gia tạo đường bao cho dòng khí. Khi hai thành phần được ghép lại, mặt bích trở thành vị trí chuyển tiếp cơ khí giữa hai đường bao này.

Liên kết phải đồng thời đáp ứng ba yêu cầu: duy trì độ kín, chịu được tải cơ học tại điểm nối và giữ tiết diện dòng khí theo thiết kế. Sai lệch hình học tại mặt bích có thể tác động đến trạng thái gasket, còn biến dạng đường ống truyền về housing làm thay đổi chất lượng tiếp xúc sau một thời gian vận hành.

Trong các cấu hình BIBO, mặt bích được bố trí về phía ngoài housing để thuận tiện kết nối tại công trường và giữ phần liên kết tránh khỏi vùng dòng khí nhiễm bẩn bên trong. Cách bố trí này đồng thời tạo bề mặt dòng khí bên trong liên tục hơn.

Độ phẳng tạo nền cho gasket làm việc ổn định

Gasket chỉ hình thành đường kín tốt khi được nén giữa hai bề mặt có hình học phù hợp. Mặt bích cong, vênh hoặc sai lệch cục bộ tạo ra mức nén khác nhau trên chu vi.

Một vùng bị ép quá mức làm gasket biến dạng mạnh, trong khi vị trí thiếu lực nén dễ hình thành khe hở. Vì vậy, kiểm soát độ phẳng mặt bích, độ thẳng của cạnh và chất lượng bề mặt tiếp xúc là bước quan trọng trước khi ghép housing với duct.

Mặt tiếp xúc còn phải đủ rộng để gasket nằm ổn định trong vùng nén. Gasket không được trượt vào tiết diện gió hoặc bị ép lệch ra khỏi mép liên kết khi siết bulông.

Gasket hoàn thiện đường kín quanh chu vi

Giữa hai mặt bích thường bố trí một lớp gasket liên tục. Vật liệu gasket được lựa chọn theo điều kiện nhiệt độ, áp suất, đặc tính dòng khí và môi trường vận hành của hệ thống.

Chiều rộng và chiều dày gasket phải tương thích với bề mặt flange. Khi bulông được siết, gasket biến dạng để bù các sai số nhỏ giữa hai mặt tiếp xúc và tạo thành đường kín liên tục.

Tại các góc của mặt bích chữ nhật, chất lượng tiếp xúc cần được kiểm soát kỹ hơn. Đây là vùng thay đổi hướng của đường gasket và thường chịu tác động rõ từ biến dạng của khung flange.

Mục tiêu của thiết kế không nằm ở việc tạo lực siết lớn nhất, mà ở phân bố lực nén đủ và đồng đều trên toàn chu vi gasket.

Liên kết bulông quyết định sự phân bố lực nén

Khoảng cách giữa các bulông tác động trực tiếp đến độ ổn định của mặt bích. Nếu các điểm siết nằm quá xa nhau, phần flange giữa hai bulông có thể bị nâng hoặc biến dạng khi hệ thống chịu áp suất.

Khi lắp đặt, trình tự siết được thực hiện theo hướng phân bố lực đối xứng thay vì siết hoàn chỉnh từng vị trí theo một chiều liên tục. Cách này hạn chế hiện tượng một cạnh được ép chặt trước khi các vùng còn lại được đưa về đúng vị trí.

Liên kết cơ khí cần giữ được trạng thái ổn định sau khi hệ thống đi vào vận hành. Rung động từ quạt, tải trọng của duct và biến đổi nhiệt đều có khả năng tác động đến điểm nối, đặc biệt khi đường ống không được đỡ độc lập.

Duct không truyền tải trọng trực tiếp vào housing

Mặt bích BIBO thực hiện chức năng kết nối, không thay thế kết cấu đỡ cho tuyến ống.

Nếu trọng lượng duct, damper hoặc các đoạn chuyển tiếp được truyền trực tiếp vào housing, flange có thể chịu thêm moment uốn và lực lệch tâm. Biến dạng phát sinh tại vùng kết nối sẽ tác động đến gasket và hình học thân thiết bị.

Hệ thống giá đỡ đường ống vì vậy được bố trí để tải trọng chính truyền về kết cấu công trình. BIBO tiếp nhận tải ở mức phù hợp với liên kết thiết kế, qua đó duy trì ổn định hình học của housing và mặt bích.

Với các tuyến có rung động đáng kể, phương án kết nối còn phải xem xét sự lan truyền rung từ quạt và đường ống tới cụm lọc.

Đoạn chuyển tiếp giữ dòng khí phân bố đều

Kích thước mặt bích BIBO và tiết diện duct có thể không hoàn toàn tương đồng. Khi đó, đoạn chuyển tiếp được sử dụng để thay đổi tiết diện trước khi dòng khí đi vào housing.

Hình học chuyển tiếp tác động đến vận tốc và phân bố dòng. Thay đổi tiết diện quá nhanh làm dòng khí phân bố kém đồng đều, tăng tổn thất cục bộ và tạo vùng vận tốc cao tại một phần bề mặt filter.

Do đó, thiết kế kết nối phải xét đồng thời độ kín cơ khí và điều kiện khí động. Một mặt bích kín nhưng dẫn dòng không phù hợp vẫn làm giảm chất lượng vận hành của cụm BIBO.

Kiểm tra độ kín hoàn tất sau khi lắp tại hiện trường

Housing có thể đã được kiểm tra trước khi xuất xưởng, nhưng mối nối giữa BIBO và duct chỉ hình thành hoàn chỉnh trong quá trình lắp đặt tại công trường.

Sau khi ghép nối, các vị trí mặt bích được kiểm tra về tình trạng gasket, độ đồng đều của liên kết, biến dạng cơ học và trạng thái kín theo yêu cầu của dự án. Các cổng gió vào và ra của BIBO là một phần trực tiếp của kết nối với tuyến duct và có thể tích hợp thêm các thành phần isolation tùy cấu hình hệ thống.

Kiểm tra sau lắp đặt giúp xác nhận rằng đường bao kín được duy trì liên tục từ duct → flange → housing → flange → duct, thay vì chỉ đánh giá riêng thân BIBO.

FAQs

Vì sao độ phẳng của mặt bích quan trọng đối với độ kín?

Độ phẳng quyết định mức nén gasket trên toàn chu vi. Sai lệch bề mặt tạo ra vùng nén không đồng đều và làm giảm tính ổn định của đường kín.

Siết bulông càng chặt có làm kết nối kín hơn không?

Độ kín phụ thuộc vào lực nén phù hợp và phân bố đồng đều. Lực siết quá lớn có thể làm biến dạng gasket hoặc mặt bích mà không cải thiện chất lượng liên kết.

Có thể treo tải trọng đường ống trực tiếp lên mặt bích BIBO không?

Đường ống được bố trí hệ thống đỡ riêng để hạn chế tải trọng và moment truyền vào housing. Điều này giúp duy trì hình học của mặt bích và trạng thái nén gasket.

Khi tiết diện duct khác BIBO cần xử lý thế nào?

Đoạn chuyển tiếp được bố trí giữa hai tiết diện. Hình học chuyển tiếp cần duy trì dòng khí ổn định đồng thời bảo đảm mặt bích có đủ không gian cho gasket và liên kết cơ khí.
