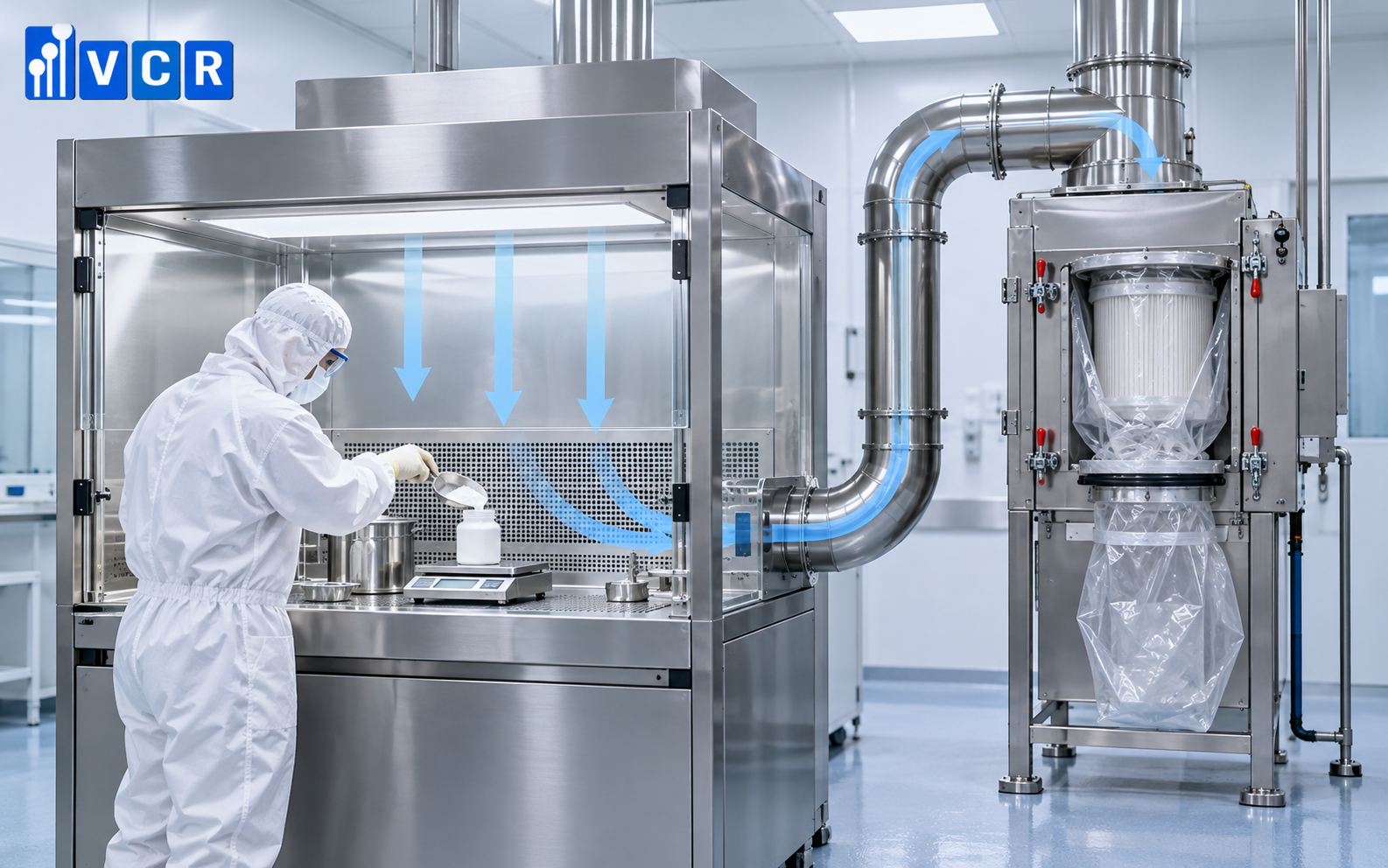

Tuyến hút bụi khu cân chia API và yêu cầu thay lọc kín

Tóm tắt

Bụi API phát sinh tập trung tại vùng thao tác mở
Tuyến hút duy trì hướng vận chuyển của chất ô nhiễm
Tải bụi được phân bố qua từng cấp lọc
Filter sau sử dụng tập trung lượng API đã thu giữ
BIBO duy trì đường bao kín trong quá trình thay lọc
Tuyến hút và BIBO được phát triển đồng bộ
Giải pháp BIBO cho tuyến hút bụi API tại VCR
FAQs

Bụi API phát sinh tập trung tại vùng thao tác mở

Quá trình mở bao, xúc, rót, cân và chuyển nguyên liệu tạo điều kiện để các hạt bột tách khỏi khối nguyên liệu. Mức phát tán phụ thuộc vào đặc tính bột, kích thước hạt, lượng nguyên liệu và năng lượng cơ học phát sinh trong từng thao tác.

Tại khu cân chia, dòng khí được tổ chức để đưa bụi ra khỏi vùng hô hấp của người vận hành và hướng về khu vực thu hồi. Dispensing Booth sử dụng dòng khí kiểm soát kết hợp vùng áp suất thấp tại khu vực thao tác; khí mang bụi sau đó được dẫn qua hệ thống lọc trước khi tuần hoàn hoặc chuyển sang tuyến xử lý tiếp theo.

Với API có độc tính cao, mức containment được xác lập dựa trên đặc tính hoạt chất, giới hạn phơi nhiễm, lượng nguyên liệu và tần suất thao tác. Tuyến hút và phương án thay lọc vì vậy được xem xét trong cùng một chiến lược kiểm soát bụi.

Tuyến hút duy trì hướng vận chuyển của chất ô nhiễm

Từ vùng cân chia, bụi được cuốn theo dòng khí về cửa hồi hoặc điểm hút. Hệ thống ống dẫn tiếp tục vận chuyển dòng khí nhiễm bụi đến cụm lọc hoặc tuyến xử lý phía sau.

Lưu lượng hút và phân bố áp suất quyết định hướng di chuyển của chất ô nhiễm. Khi dòng hút duy trì ổn định, hạt bụi tiếp tục được vận chuyển về phía vùng lọc và mức phát tán ra khu vực xung quanh được kiểm soát tốt hơn.

Thiết kế tuyến khí thường xem xét đồng thời lưu lượng, vận tốc tại vùng làm việc, tiết diện cửa hồi, trở lực của các cấp lọc và khả năng duy trì áp suất âm. Các thông số này tạo nên trạng thái khí động của toàn bộ khu cân chia.

Tải bụi được phân bố qua từng cấp lọc

Trong hệ thống lọc nhiều cấp, mỗi tầng tiếp nhận một phần tải hạt khác nhau. Prefilter giữ lại phần bụi có kích thước phù hợp với cấp lọc ban đầu, qua đó giảm tải cho các filter phía sau. Lọc trung gian tiếp tục xử lý phần hạt còn lại trước khi dòng khí đến HEPA.

HEPA đảm nhiệm cấp lọc cuối đối với các hạt mịn. Ở các cấu hình Dispensing Booth của chúng tôi, hệ thống có thể được tổ chức theo nhiều cấp lọc gồm prefilter, lọc trung gian và HEPA H14, đồng thời theo dõi chênh áp tại từng cấp để đánh giá trạng thái vận hành.

Khi bụi tích tụ trên vật liệu lọc, trở lực tăng dần. Chênh áp vì vậy trở thành một dữ liệu quan trọng để theo dõi tải filter và xác định thời điểm bảo trì phù hợp.

Filter sau sử dụng tập trung lượng API đã thu giữ

Trong quá trình vận hành, bụi được chuyển từ dòng khí sang bề mặt và cấu trúc của vật liệu lọc. Sau một chu kỳ sử dụng, filter trở thành vị trí tập trung lượng API đã được thu giữ trước đó.

Đặc điểm này tạo ra sự chuyển tiếp từ containment trong sản xuất sang containment trong bảo trì.

HEPA sau sử dụng có thể chứa tải hoạt chất đáng kể, đặc biệt tại các dây chuyền xử lý API có giới hạn phơi nhiễm thấp. Khi filter được tháo khỏi housing, trạng thái containment của bụi tích tụ trở thành yếu tố trực tiếp quyết định mức tiếp xúc trong quá trình bảo trì.

Vòng đời filter vì vậy được xem xét theo chuỗi:

lắp đặt → vận hành → tích tải → cô lập → tháo filter → đóng gói → đưa ra khỏi khu vực.

BIBO duy trì đường bao kín trong quá trình thay lọc

Bag-In/Bag-Out tạo vùng thao tác kín tại cửa access của housing. Túi thay lọc được cố định trên bagging collar trước khi filter đã nhiễm bẩn được đưa ra khỏi vị trí lắp.

Filter cũ được chuyển vào túi trong phạm vi containment. Sau bước cô lập phần túi chứa filter, quá trình đưa filter mới vào housing được thực hiện theo trình tự tương ứng.

Hiệu quả của thao tác phụ thuộc vào tính liên tục của đường bao kín. Bagging collar, túi thay lọc, access door, filter seat và cơ cấu ép filter cùng tham gia duy trì ranh giới containment trong suốt quá trình bảo trì.

Đối với khu cân chia API, BIBO mở rộng phạm vi kiểm soát từ thời điểm bụi phát sinh trong sản xuất đến giai đoạn HEPA đã tích tải và được đưa ra khỏi hệ thống.

Tuyến hút và BIBO được phát triển đồng bộ

Hiệu quả thay lọc kín phụ thuộc trực tiếp vào cách BIBO được tích hợp vào tuyến hút. Một cấu hình hoàn chỉnh thường xem xét đồng thời:

Vị trí BIBO trên tuyến khí nhiễm bẩn;
Isolation damper phục vụ cô lập section khi bảo trì;
Điểm đo chênh áp để theo dõi tải filter;
Cổng kiểm tra phục vụ đánh giá HEPA sau lắp đặt;
Không gian thao tác phía cửa access;
Đường vận chuyển filter thải sau khi đóng gói kín.

Các yếu tố này tạo mối liên kết giữa kiểm soát dòng khí và kiểm soát thao tác bảo trì. Filter được xem như một thành phần của hệ containment xuyên suốt vòng đời vận hành.

Giải pháp BIBO cho tuyến hút bụi API tại VCR

Với các dự án có yêu cầu kiểm soát bụi API, chúng tôi phát triển cấu hình BIBO dựa trên lưu lượng hút, đặc tính hoạt chất, cấp lọc, tải bụi, chênh áp, vị trí isolation và điều kiện thao tác thay HEPA.

BIBO được xem xét ngay từ sơ đồ tuyến khí để đồng bộ với hệ thống hút, cấp lọc và phương án bảo trì. Cách tiếp cận này giúp duy trì containment từ điểm phát sinh bụi tại khu cân chia đến thời điểm filter đã sử dụng được cô lập và đưa ra khỏi hệ thống.

FAQs

BIBO thường được bố trí ở đâu trên tuyến hút bụi API?

BIBO được bố trí tại section chứa cấp lọc yêu cầu thay thế trong điều kiện containment. Vị trí cụ thể phụ thuộc sơ đồ dòng khí, cấu hình filter và phương án bảo trì.
