HEPA chỉ là một mắt xích trong hệ thống BIBO

HEPA là thành phần trực tiếp giữ hạt trong dòng khí, nhưng BIBO Filter Housing được thiết kế để duy trì một môi trường kiểm soát trong quá trình tháo và thay filter. Điều đó khiến nhiều bộ phận cơ khí xung quanh filter tham gia trực tiếp vào chức năng containment.

Tài liệu kỹ thuật về BIBO mô tả housing gồm thân vỏ, cửa access, bagging ring, túi thay lọc, cơ cấu giữ filter và các bộ phận theo dõi áp suất. Một số cấu hình còn có pre-filter và các cửa riêng cho từng cấp lọc.

Vì vậy, bảo trì BIBO hiệu quả cần nhìn toàn bộ chuỗi từ housing đến filter thay vì tập trung riêng vào thời điểm HEPA đạt giới hạn sử dụng.

Túi BIBO và bagging ring là hàng rào containment khi thay lọc

Trong trạng thái vận hành bình thường, bag thường được gấp và bảo vệ tại khu vực cửa housing. Khi change-out bắt đầu, túi trở thành vùng thao tác trực tiếp giữa filter nhiễm bẩn và môi trường bảo trì.

Tình trạng túi vì vậy đáng được kiểm tra theo các dấu hiệu như lão hóa, thủng, rách, gấp cứng hoặc hư hỏng tại vùng tiếp xúc với bagging ring. Tài liệu kỹ thuật BIBO cũng lưu ý phần túi được lưu tại housing cần được cách ly khỏi dòng khí để hạn chế plastic bị tác động trong quá trình vận hành.

Bên cạnh túi, bagging ring hoặc collar là vị trí tạo liên kết giữa bag và housing. Nếu bề mặt này biến dạng, có cạnh sắc hoặc không giữ túi ổn định, thao tác Bag-Out có thể trở nên khó kiểm soát hơn.

Do đó, việc kiểm tra túi chỉ ngay trước khi thay HEPA là chưa đủ. Bag và vùng gắn bag là một phần của lịch bảo trì định kỳ của housing.

Door gasket dễ bị bỏ qua sau nhiều chu kỳ mở cửa

Cửa BIBO tạo ranh giới cơ khí phía ngoài của filter housing. Khi thiết bị trở lại vận hành, gasket tại cửa hỗ trợ duy trì bề mặt kín giữa cover và thân housing. Tài liệu về BIBO housing xác định cửa access có gasket và housing cover phải có khả năng sealing phù hợp khi thiết bị vận hành.

Sau nhiều lần mở – đóng, gasket có thể chịu nén lặp lại, bám bụi hoặc xuất hiện biến dạng tại các vùng tiếp xúc. Chốt cửa hoặc cơ cấu siết không đồng đều cũng có thể làm lực ép trên gasket thay đổi giữa các vị trí.

Đây là một chi tiết nhỏ nhưng liên quan trực tiếp đến trạng thái kín của housing sau mỗi lần thay lọc BIBO.

Cơ cấu giữ filter quyết định trạng thái sealing của HEPA

HEPA được đặt trong housing nhưng phải được đưa đúng vào vị trí sealing và giữ ổn định trong suốt vận hành. BIBO hiện có thể sử dụng cơ cấu locking arm hoặc hệ thống giữ filter bên trong để tạo lực ép phù hợp với cấu hình seal.

Nếu cơ cấu này bị kẹt, lệch hoặc hoạt động không đồng đều, filter có thể chưa đạt đúng vị trí dù nhìn bên ngoài vẫn giống như đã lắp hoàn chỉnh.

Đối với gasket seal, yếu tố đáng chú ý là trạng thái ép giữa filter và sealing face. Với gel seal, vị trí knife-edge và rãnh gel trở thành vùng tiếp xúc chính.

Vì vậy, mỗi lần mở housing là dịp kiểm tra chuyển động của cơ cấu giữ HEPA, thay vì chỉ tháo filter cũ và lắp filter mới vào cùng vị trí.

Sealing surface cần được quan sát trước khi lắp filter mới

Một điểm dễ bị che khuất sau khi tháo HEPA là bề mặt mà filter mới sẽ tiếp xúc.

Bụi, cặn hoặc hư hỏng cơ khí tại sealing surface có thể ảnh hưởng đến cách filter nằm trong housing. Với gel seal, khu vực knife-edge cần giữ hình dạng phù hợp với rãnh gel. Với gasket seal, mặt ép cần tạo điều kiện cho gasket tiếp xúc đồng đều.

Bảo trì vị trí này nên được đặt trong chuỗi filter cũ ra khỏi housing → quan sát sealing surface → kiểm tra cơ cấu giữ → đưa filter mới vào.

Nếu filter mới được lắp ngay khi bề mặt tiếp xúc chưa được quan sát, một vấn đề của housing có thể bị hiểu nhầm thành vấn đề của chính HEPA.

Pressure tap và đường lấy áp cũng có thể làm sai cách đọc trạng thái filter

BIBO thường có các vị trí lấy áp trước và sau filter phục vụ theo dõi chênh áp qua bộ lọc. Cấu hình VCR công bố cũng mô tả hệ thống đường áp và đồng hồ liên quan đến các cấp lọc.

Theo thời gian, đường lấy áp, đầu nối hoặc van cách ly có thể ảnh hưởng đến tín hiệu nếu xảy ra tắc, rò hoặc trạng thái van khác với thiết kế. Khi đó, một giá trị chênh áp bất thường chưa chắc phản ánh đúng mức loading của HEPA.

Tài liệu kỹ thuật cho hệ thống lọc nguy hại cũng xem filter pressure gauge là một thành phần cần được quản lý cùng với giá trị clean-filter ban đầu và trạng thái vận hành của cụm lọc.

Vì vậy, bảo trì BIBO nên xem đường đo chênh áp là một phần của hệ thống, thay vì chỉ quan sát kim đồng hồ.

Những vị trí nên được xem như một chuỗi bảo trì

Cách kiểm tra theo chuỗi giúp phân biệt vấn đề của filter với vấn đề của housing và phụ kiện xung quanh.

Giải pháp Bag In Bag Out VCR

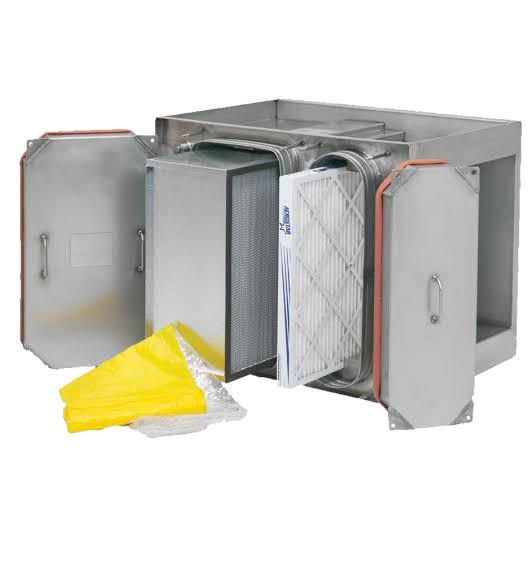

BIBO VCR hiện được công bố với housing có cửa riêng cho từng cấp filter, túi thay PVC tại mỗi cổng tiếp cận, cơ cấu khóa filter bên trong và các điểm lấy áp phục vụ theo dõi trạng thái bộ lọc. Cấu hình có thể kết hợp pre-filter và HEPA Gel Seal tùy hệ thống.

Khi lập kế hoạch bảo trì Bag In Bag Out VCR, filter, túi, cửa, cơ cấu giữ lọc và đường lấy áp có thể được xem như một cụm thống nhất. Cách tiếp cận này giúp trạng thái containment được theo dõi xuyên suốt giữa các lần thay HEPA thay vì chỉ kiểm tra thiết bị tại thời điểm change-out.

Kết luận

Bảo trì BIBO không kết thúc ở việc theo dõi chênh áp và thay HEPA. Túi BIBO, bagging ring, door gasket, cơ cấu khóa, sealing surface và pressure tap đều tham gia vào khả năng vận hành của housing.

Theo dõi các điểm này theo cùng một chuỗi giúp phát hiện sớm những thay đổi ở phần cơ khí và containment, đồng thời tạo điều kiện để mỗi lần thay lọc BIBO diễn ra ổn định hơn.

FAQs

Ngoài HEPA, bộ phận nào của BIBO dễ bị bỏ quên nhất?
Túi thay lọc, gasket cửa, bagging ring và cơ cấu giữ filter là các vị trí dễ bị bỏ qua vì chúng không trực tiếp thực hiện chức năng lọc nhưng lại tham gia vào containment.

Túi BIBO chỉ cần kiểm tra khi chuẩn bị thay HEPA?
Túi còn được lưu tại housing giữa các lần change-out, vì vậy trạng thái vật liệu và cách bag được bảo vệ cũng liên quan đến khả năng sử dụng trong lần bảo trì tiếp theo.

Pressure tap bẩn có ảnh hưởng đến đánh giá HEPA không?
Có thể. Khi đường lấy áp bị tắc hoặc rò, giá trị chênh áp quan sát được có thể không phản ánh đúng trạng thái thực tế của filter.

BIBO VCR có những bộ phận nào liên quan đến bảo trì ngoài HEPA?
Tài liệu sản phẩm hiện công bố các thành phần như túi thay lọc, cửa access, cơ cấu giữ filter, pre-filter và các điểm lấy áp, bên cạnh HEPA của hệ thống.
