Vị trí lắp BIBO bắt đầu từ đường đi của chất ô nhiễm

Bag In Bag Out (BIBO) được sử dụng khi bộ lọc có khả năng tích tụ vật chất mà quá trình tháo thay cần được kiểm soát trong môi trường bao kín. Vì vậy, việc xác định BIBO đặt ở đâu thường bắt đầu từ nguồn phát sinh bụi, aerosol hoặc tác nhân nguy hại và hướng di chuyển của chúng theo dòng khí.

Trong hệ thống HVAC, ba vị trí thường được nhắc đến là đường exhaust air, đường return air và khu vực AHU. Tuy nhiên, đây không phải ba phương án tương đương để lựa chọn tùy ý. Mỗi vị trí gắn với một mục tiêu kiểm soát khác nhau.

Đối với các cơ sở xử lý chất nguy hại, hướng dẫn kỹ thuật về HVAC xác định khí thải hoặc khí hồi có nguy cơ nhiễm phải đi qua hệ thống lọc thích hợp; safe-change hoặc bag-in-bag-out filter housing được sử dụng nhằm bảo vệ nhân sự và hạn chế bụi từ filter phát tán khi thay lọc.

Đường khí thải là vị trí BIBO phổ biến trong hệ containment

Trong nhiều ứng dụng có chất nguy hại, BIBO đường khí thải có logic kỹ thuật rõ nhất. Dòng khí từ phòng sản xuất, khu cân chia, phòng thí nghiệm hoặc thiết bị phát sinh bụi được thu gom và đưa ra ngoài. Filter trên tuyến này trở thành hàng rào trước khi khí được xả ra môi trường.

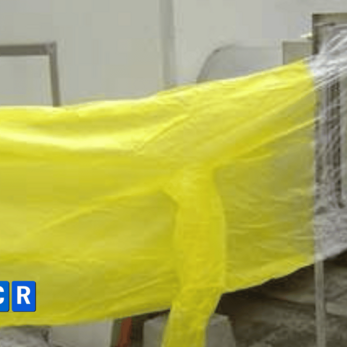

Khi filter giữ lại bụi hoạt chất hoặc tác nhân nguy hại trong thời gian dài, quá trình tháo filter tạo ra một điểm tiếp xúc trực tiếp với lượng chất đã tích tụ. BIBO đặt trên tuyến exhaust cho phép filter được lấy ra thông qua túi bảo vệ, qua đó duy trì containment trong giai đoạn bảo trì.

Với các hệ thống sản xuất dược phẩm chứa chất nguy hại, tài liệu kỹ thuật hướng dẫn khí thải đi qua safe-change filter housing trước khi xả ra môi trường. Các tuyến hút bụi, exhaust của thiết bị và các nhánh khí thải liên quan cũng được xem xét theo cùng nguyên tắc.

Trong phòng thí nghiệm có yêu cầu biosafety cao hơn, HEPA trên đường exhaust cũng có thể được bố trí housing với khả năng Bag-In/Bag-Out; vị trí filter được ưu tiên gần khu vực phòng thí nghiệm để giảm chiều dài đường ống có khả năng nhiễm.

BIBO trên đường hồi khí liên quan trực tiếp đến việc tuần hoàn khí

BIBO hồi khí xuất hiện khi không khí từ khu vực sản xuất được đưa trở lại hệ thống cấp khí thay vì xả hoàn toàn ra ngoài.

Điểm cần xem xét ở đây là nguy cơ chất ô nhiễm từ một khu vực quay trở lại AHU hoặc phân phối sang khu vực khác. Với các ứng dụng thông thường, quyết định sử dụng khí hồi phụ thuộc vào đánh giá nguy cơ nhiễm chéo; không khí chứa dung môi hoặc vật liệu có mức nguy hại cao thường được xử lý theo phương án khác thay vì tuần hoàn rộng trong hệ thống.

Đối với hệ thống xử lý sản phẩm nguy hại mà return air được tuần hoàn, tài liệu kỹ thuật mô tả khí hồi đi qua một safe-change filtration system trước khi trở lại supply AHU. Cụm safe-change trong trường hợp này là một đơn vị riêng trên tuyến return air, thay vì mặc định nằm bên trong AHU.

Như vậy, BIBO trên đường hồi có nhiệm vụ kiểm soát filter ở tuyến khí có khả năng mang contaminant trước khi dòng khí quay lại chu trình cấp.

BIBO có đặt trực tiếp trong AHU không?

Khái niệm BIBO AHU dễ gây nhầm giữa vị trí vật lý và chức năng lọc.

AHU có thể chứa nhiều cấp lọc phục vụ bảo vệ thiết bị, chất lượng khí cấp hoặc yêu cầu độ sạch. Tuy nhiên, việc filter nằm trong AHU chưa tự tạo ra nhu cầu Bag In Bag Out. Yếu tố quyết định vẫn là rủi ro của vật chất tích tụ trên filter và cách filter được thay.

Trong một cấu hình khí hồi cho khu vực chứa chất nguy hại, safe-change housing có thể được bố trí phía trước AHU để khí hồi được lọc trước khi vào hệ thống cấp. Hướng dẫn kỹ thuật còn phân biệt rõ return-air fan có thể là một phần của AHU, trong khi safe-change filter được thiết kế thành một cụm riêng.

Ở các dự án khác, BIBO có thể được bố trí trong cụm kỹ thuật gần AHU nếu mặt bằng, đường ống và điều kiện bảo trì cho phép. Điều quan trọng là giữ được access phù hợp cho thao tác Bag-In/Bag-Out và kiểm soát được tuyến khí nhiễm.

So sánh ba vị trí thường gặp

Vì vậy, câu hỏi “đặt BIBO ở đâu” thực chất là bài toán về contaminant path, airflow và maintenance containment, hơn là lựa chọn một vị trí cố định.

Giải pháp Bag In Bag Out VCR

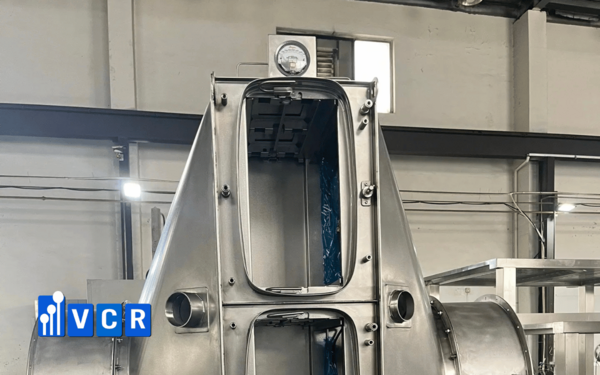

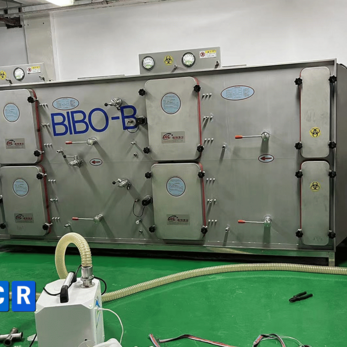

BIBO VCR được thiết kế dạng housing nối vào hệ thống đường ống, với các cấu hình lọc sơ cấp và HEPA cùng túi thay lọc tại từng vị trí tiếp cận filter. Trang sản phẩm hiện công bố housing có mặt bích kết nối hệ thống và từng cấp filter có cửa phục vụ thao tác bảo trì.

Khi triển khai Bag In Bag Out VCR, cấu hình có thể được xác định theo tuyến exhaust hoặc return air, loại contaminant, số cấp lọc, lưu lượng thiết kế và không gian thao tác. Cách bố trí này giúp BIBO gắn với đúng điểm rủi ro trong hệ HVAC thay vì đưa thiết bị vào hệ thống theo một vị trí mặc định.

Kết luận

Vị trí lắp BIBO thường tập trung nhiều nhất trên đường khí thải khi dòng khí mang chất cần containment trước khi xả ra ngoài. Đường hồi khí trở thành vị trí quan trọng khi khí được tuần hoàn lại AHU và có nguy cơ mang contaminant. Khu vực AHU chỉ là một phương án bố trí vật lý khi phù hợp với kiến trúc hệ thống.

Điểm quyết định vẫn là đường đi của chất ô nhiễm, cách xử lý khí và rủi ro phát sinh khi filter được thay. Đây là cơ sở để xác định cấu hình BIBO VCR hợp lý cho từng dự án.

FAQs

BIBO có luôn đặt trên đường khí thải không?
Không. Exhaust là vị trí phổ biến trong hệ containment, nhưng BIBO cũng có thể nằm trên return air hoặc tại khu vực kỹ thuật gần AHU tùy cấu hình HVAC.

BIBO trên đường hồi khí có chức năng gì?
Cụm này lọc dòng khí hồi có nguy cơ chứa contaminant trước khi khí được đưa trở lại hệ thống cấp.

Có thể đặt BIBO ngay trong AHU không?
Cách bố trí phụ thuộc thiết kế cụ thể. Với một số hệ thống xử lý chất nguy hại, safe-change housing được bố trí thành cụm riêng phía trước supply AHU thay vì tích hợp trực tiếp trong AHU.

BIBO VCR có thể kết nối với đường ống HVAC không?
Có. Sản phẩm được công bố với mặt bích ngoài phục vụ kết nối tại hiện trường; cấu hình cụ thể được lựa chọn theo hệ thống của dự án.
