Khác biệt nằm ở cách tiếp cận bộ lọc khi bảo trì

Trong trạng thái vận hành bình thường, cả BIBO Filter Housing và HEPA Housing đều có nhiệm vụ cố định bộ lọc trong đường khí, tạo bề mặt sealing và dẫn dòng khí đi qua vật liệu lọc. Sự khác biệt trở nên rõ ràng khi cửa bảo trì được mở để tháo filter.

Với HEPA Housing thông thường, kỹ thuật viên mở cửa access, tiếp cận trực tiếp filter rồi đưa bộ lọc ra khỏi housing. Quá trình này phù hợp với nhiều hệ thống HVAC khi vật chất giữ lại trên filter có mức rủi ro thấp và quy trình bảo trì cho phép thao tác trực tiếp.

Bag In Bag Out (BIBO) bổ sung một vùng thao tác bằng túi kín gắn vào housing. Filter được tháo và đưa vào túi trước khi tách khỏi cụm lọc, nhờ đó bề mặt filter đã sử dụng duy trì trong phạm vi containment trong phần lớn quá trình change-out. Đây cũng là nguyên lý cốt lõi của safe-change housing trong các ứng dụng xử lý chất nguy hại.

Quy trình thay lọc tạo ra khác biệt lớn nhất

Với HEPA Housing tiêu chuẩn, trình tự thường bắt đầu từ việc dừng hệ thống theo quy trình vận hành, mở cửa bảo trì, nhả cơ cấu giữ filter và lấy filter ra. Sau đó kỹ thuật viên vệ sinh khu vực tiếp xúc, đưa filter mới vào và thiết lập lại sealing.

Ở hệ thống BIBO, thao tác tháo filter diễn ra qua túi bảo vệ đã được cố định trên cửa housing. Filter cũ được đưa vào phần túi, vùng túi được đóng kín theo quy trình trước khi bộ lọc tách khỏi hệ thống. Filter mới tiếp tục được đưa vào vị trí thông qua cơ chế bag-in. Tài liệu sản phẩm BIBO của VCR cũng mô tả việc thay filter trong túi bảo vệ nhằm hạn chế filter tiếp xúc với người thao tác và môi trường bên ngoài.

Vì vậy, thay lọc BIBO là một quá trình containment có kiểm soát, thay vì đơn thuần là thao tác tháo và lắp filter.

Mức độ phơi nhiễm phụ thuộc vào chất tích tụ trên filter

HEPA filter giữ lại hạt trong dòng khí, đồng nghĩa bề mặt lọc dần tích tụ vật chất trong suốt thời gian sử dụng. Ý nghĩa của sự tích tụ này phụ thuộc vào nguồn ô nhiễm.

Trong hệ thống thông gió thông thường, filter có thể chủ yếu chứa bụi môi trường. Với khu sản xuất hoạt chất, khu vực có bụi dược phẩm hoặc hệ thống xử lý khí mang chất nguy hại, bộ lọc sau vận hành có thể trở thành một điểm chứa chất cần được kiểm soát khi bảo trì.

Các hướng dẫn GMP dành cho cơ sở sản xuất sản phẩm chứa chất nguy hại mô tả safe-change hoặc bag-in-bag-out housing như giải pháp bảo vệ người vận hành và hạn chế bụi từ filter đi vào môi trường trong quá trình thay lọc.

Do đó, yếu tố phân biệt quan trọng giữa BIBO và HEPA Housing nằm ở rủi ro tại thời điểm filter được đưa ra khỏi housing.

Cấu tạo housing thay đổi để phục vụ safe change

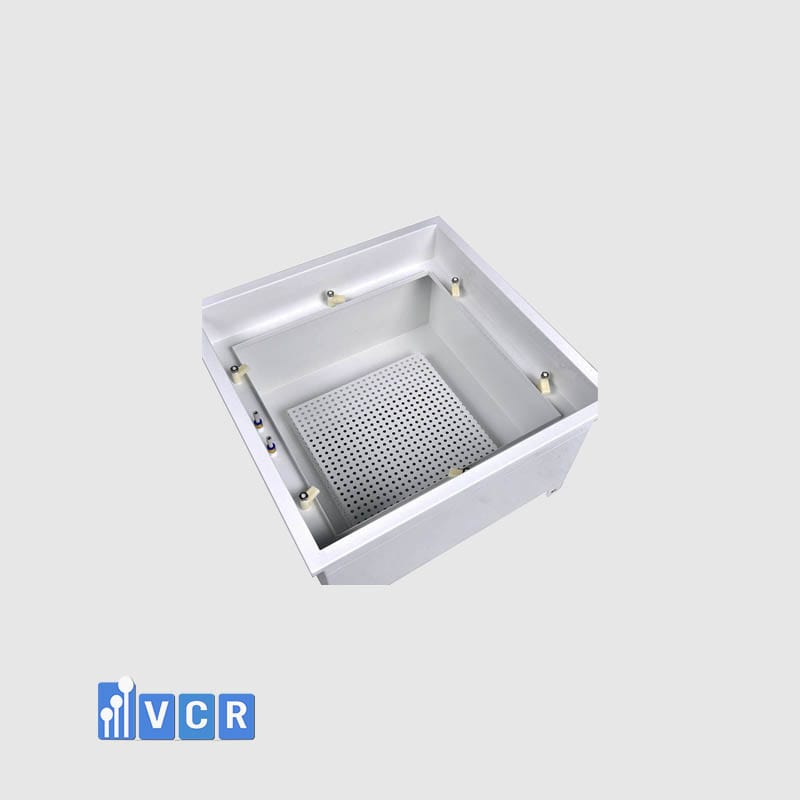

Một HEPA Housing tiêu chuẩn thường tập trung vào thân housing, cửa tiếp cận, vị trí đặt filter, cơ cấu giữ lọc và hệ thống sealing.

BIBO bổ sung các thành phần phục vụ quá trình containment như vị trí cố định túi, túi thay lọc và cơ cấu cho phép kỹ thuật viên thao tác với filter trong phạm vi túi. Tùy cấu hình, housing có thể bố trí từng cửa riêng cho pre-filter và HEPA để từng cấp lọc được tiếp cận theo quy trình phù hợp.

Dù sử dụng loại housing nào, bề mặt tiếp xúc giữa filter và khung giữ vẫn giữ vai trò quan trọng. Gasket, gel seal hoặc cơ cấu ép lọc quyết định cách filter được làm kín trong trạng thái vận hành; còn bagging system của BIBO tập trung vào giai đoạn tháo và thay filter.

So sánh BIBO và HEPA Housing khi thay lọc

Bảng này phản ánh khác biệt về nguyên lý change-out. Cấu hình thực tế vẫn được xác định theo loại chất ô nhiễm, thiết kế HVAC, filter sử dụng và yêu cầu quản lý rủi ro của từng dự án.

Độ sạch cao chưa tự quyết định việc sử dụng BIBO

Một phòng sạch yêu cầu nồng độ hạt rất thấp có thể sử dụng HEPA hoặc ULPA filter với housing phù hợp mà nhu cầu safe change vẫn ở mức thông thường.

Ngược lại, một khu vực có cấp sạch thấp hơn nhưng xử lý hoạt chất hoặc vật liệu nguy hại có thể đặt yêu cầu cao hơn đối với containment khi thay lọc.

Điều này cho thấy lựa chọn giữa BIBO và HEPA Housing nên bắt đầu từ câu hỏi: filter sẽ giữ lại vật chất gì và điều gì xảy ra khi filter được tháo ra?

Cách tiếp cận này giúp tách rõ hai mục tiêu: lọc sạch dòng khí và kiểm soát phơi nhiễm trong quá trình bảo trì.

Giải pháp Bag In Bag Out VCR

BIBO VCR sử dụng housing kết hợp túi thay lọc cho từng vị trí tiếp cận filter. Cấu hình sản phẩm hiện có thể bố trí lọc sơ cấp và HEPA, đồng thời sử dụng cơ cấu giữ lọc bên trong để duy trì trạng thái sealing trong vận hành.

Khi ứng dụng vào dự án, cấu hình Bag In Bag Out VCR có thể được xác định theo loại filter, số cấp lọc, lưu lượng thiết kế, đặc tính chất ô nhiễm và không gian dành cho thao tác bảo trì. Giá trị sử dụng thể hiện rõ tại những hệ thống mà quá trình đưa filter cũ ra ngoài cần được kiểm soát chặt hơn so với housing tiêu chuẩn.

Kết luận

Khác biệt giữa BIBO và HEPA Housing thể hiện rõ nhất trong giai đoạn thay lọc. HEPA Housing tiêu chuẩn đáp ứng chức năng giữ và làm kín filter trong hệ thống, còn BIBO bổ sung cơ chế Bag In Bag Out nhằm duy trì containment khi filter cũ được tháo khỏi housing.

Lựa chọn phù hợp phụ thuộc vào bản chất chất ô nhiễm, mức độ phơi nhiễm có thể xảy ra và yêu cầu bảo trì của hệ thống HVAC. Với các ứng dụng có filter tích tụ chất nguy hại, BIBO phòng sạch tạo thêm một lớp kiểm soát ngay tại điểm change-out.

FAQs

BIBO có lọc sạch hơn HEPA Housing thông thường không?
Hiệu quả lọc phụ thuộc vào bộ lọc được lắp bên trong. BIBO khác biệt chủ yếu ở cơ chế containment khi tháo và thay filter.

HEPA Housing có thể dùng trong phòng sạch không?
Có. Nhiều hệ thống phòng sạch sử dụng HEPA Housing tiêu chuẩn. Loại housing được lựa chọn theo vị trí lắp, filter và yêu cầu vận hành của hệ thống.

Khi nào nên chuyển từ HEPA Housing sang BIBO?
BIBO được xem xét khi filter sau vận hành có khả năng chứa bụi, hoạt chất hoặc tác nhân mà quá trình tháo trực tiếp tạo ra rủi ro phơi nhiễm đáng kể.

BIBO VCR có sử dụng HEPA filter không?
Có. Cấu hình BIBO VCR được công bố có thể sử dụng lọc sơ cấp và HEPA; cấu hìn
