Chênh áp qua filter phản ánh điều gì?

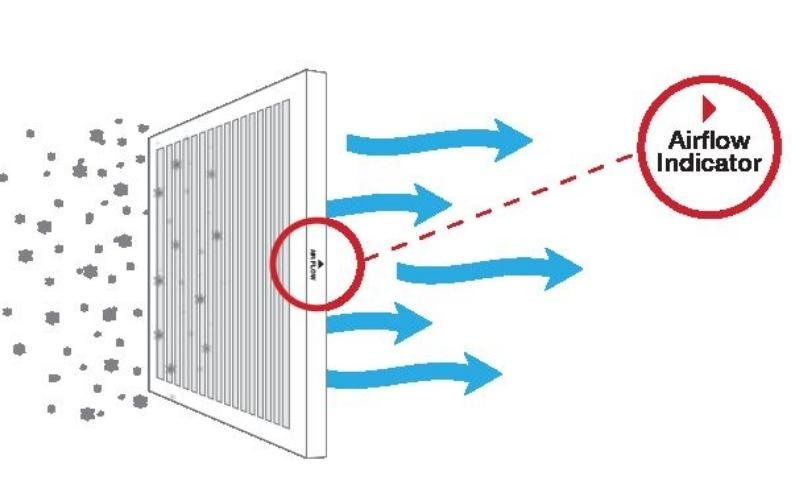

Khi không khí đi qua pre-filter hoặc HEPA, vật liệu lọc tạo ra một mức cản trở dòng khí. Chênh lệch áp suất giữa phía trước và phía sau filter chính là pressure drop hay chênh áp qua bộ lọc.

Ở trạng thái mới, mỗi filter đã có một mức trở lực nhất định tại lưu lượng thiết kế. Trong quá trình vận hành, bụi và aerosol tích tụ làm đường đi của không khí qua vật liệu lọc bị thu hẹp dần, từ đó trở lực bộ lọc thường tăng lên.

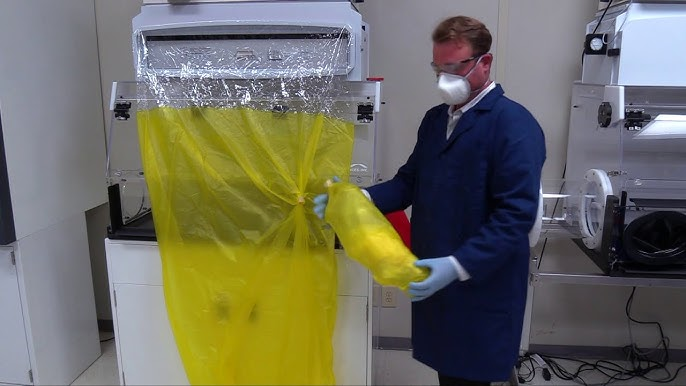

Với hệ thống BIBO dùng cho các khu vực có nguy cơ cao, việc theo dõi chênh áp đặc biệt hữu ích vì filter có thể tích tụ lượng contaminant đáng kể trước khi được thay bằng quy trình Bag In Bag Out. Các hướng dẫn về safe-change housing cũng sử dụng đồng hồ chênh áp tại filter bank để theo dõi tải bụi và trạng thái sử dụng của bộ lọc.

Chênh áp tăng chưa đồng nghĩa hệ thống đã gặp vấn đề

Một điểm quan trọng khi đọc chênh áp HEPA là phân biệt giữa quá trình loading bình thường và trạng thái trở lực đã tác động đáng kể tới HVAC.

Filter vận hành càng lâu thì pressure drop có xu hướng tăng. Đây là diễn biến dự kiến của quá trình giữ bụi. Hệ thống vẫn có thể duy trì lưu lượng thiết kế nếu quạt còn đủ khả năng tạo áp hoặc bộ điều khiển đang tự điều chỉnh tốc độ quạt để bù phần trở lực tăng thêm.

Vì vậy, không có một giá trị chênh áp duy nhất có thể áp dụng cho mọi BIBO để kết luận rằng “từ đây hệ thống bị ảnh hưởng”. Giới hạn vận hành phụ thuộc vào loại filter, lưu lượng thiết kế, đặc tính quạt, tổng trở lực đường ống và tiêu chí change-out của hệ thống. Tài liệu kỹ thuật về HEPA cũng xem resistance, airflow và filter loading là các yếu tố liên quan khi đánh giá trạng thái bộ lọc.

Trở lực bắt đầu ảnh hưởng khi hệ thống phải thay đổi để duy trì lưu lượng

Dấu hiệu rõ hơn xuất hiện khi pressure drop của filter bắt đầu tác động đến điểm làm việc của quạt.

Nếu quạt chạy ở tốc độ cố định, tổng trở lực tăng có thể khiến lưu lượng qua hệ thống giảm. Khi đó lượng khí hút tại khu vực sản xuất hoặc lượng khí hồi, khí thải qua tuyến BIBO cũng thay đổi theo.

Với hệ thống sử dụng quạt điều tốc, bộ điều khiển có thể tăng tốc độ quạt để giữ lưu lượng. Trong giai đoạn này, airflow có thể vẫn ổn định nhưng mức vận hành của quạt đã thay đổi. Khi khả năng bù áp tiến gần giới hạn, hệ thống sẽ ít dư địa hơn để duy trì lưu lượng khi filter tiếp tục loading.

Ảnh hưởng vì vậy có thể xuất hiện theo chuỗi:

Filter tích bụi → chênh áp tăng → tổng trở lực hệ thống tăng → quạt phải tạo áp cao hơn → lưu lượng hoặc chế độ vận hành quạt thay đổi.

Ở các hệ containment, sự thay đổi airflow còn có thể tác động đến quan hệ cấp – hồi – thải khí mà thiết kế HVAC đang duy trì. Đây là lý do trạng thái filter cần được xem xét trong bối cảnh toàn hệ thống thay vì chỉ nhìn một đồng hồ.

Phân biệt chênh áp filter với chênh áp phòng

Hai giá trị này dễ bị nhầm vì đều được đo bằng chênh lệch áp suất.

Chênh áp bộ lọc BIBO được đo giữa hai phía của filter và phản ánh trở lực của bộ lọc đối với dòng khí. Trong khi đó, chênh áp phòng phản ánh quan hệ áp suất giữa hai không gian và được tạo bởi cân bằng lưu lượng cấp, hồi và thải của HVAC.

Filter BIBO bẩn có thể làm thay đổi airflow, sau đó gián tiếp ảnh hưởng đến cân bằng áp suất nếu hệ thống không bù được. Tuy nhiên, pressure drop qua HEPA tăng không đồng nghĩa chênh áp phòng sẽ tăng theo cùng tỷ lệ.

Tách rõ hai đại lượng giúp quá trình khoanh vùng vấn đề chính xác hơn.

Đọc xu hướng quan trọng hơn một giá trị đơn lẻ

Một lần đọc chênh áp chỉ cho biết trạng thái filter tại thời điểm đó. Xu hướng chênh áp qua nhiều thời điểm giúp kỹ thuật viên thấy tốc độ loading rõ hơn.

Ví dụ, chênh áp tăng chậm và tương đối đều thường phản ánh quá trình tích bụi theo thời gian. Một thay đổi nhanh hơn bình thường có thể liên quan đến tải bụi đột ngột, thay đổi lưu lượng hoặc điều kiện vận hành của hệ thống. Trong những điều kiện nhất định, filter đã loading cũng có thể phản ứng mạnh hơn với thay đổi môi trường, vì vậy pressure drop cần được đặt cạnh dữ liệu airflow và trạng thái hệ thống.

Với BIBO nhiều cấp lọc, khả năng theo dõi từng filter bank còn giúp phân biệt trở lực tăng nằm ở pre-filter hay HEPA. Khi pre-filter loading trước, việc xử lý đúng cấp lọc có thể duy trì HEPA lâu hơn thay vì thay cả chuỗi filter cùng lúc. Các hướng dẫn về safe-change housing cũng đề cập pre-filtration cho dòng khí nhiều bụi nhằm kéo dài thời gian sử dụng HEPA.

Thời điểm thay filter được xác định theo hệ thống

Đánh giá filter BIBO hiệu quả thường kết hợp ba nhóm dữ liệu: chênh áp qua filter, lưu lượng khí và trạng thái vận hành của quạt.

Nếu chênh áp tăng nhưng airflow vẫn ổn định và quạt còn nằm trong vùng vận hành phù hợp, hệ thống có thể tiếp tục hoạt động theo tiêu chí đã thiết lập. Khi airflow bắt đầu giảm, quạt phải tăng đáng kể để bù trở lực hoặc điều kiện vận hành tiến gần giới hạn thiết kế, filter đã trở thành yếu tố ảnh hưởng trực tiếp đến hệ thống.

Ngưỡng change-out cụ thể được xác định theo dữ liệu của filter và thiết kế HVAC thay vì áp dụng một con số chung cho mọi BIBO.

Giải pháp Bag In Bag Out VCR

BIBO VCR được công bố với các cấp lọc như pre-filter và HEPA, đồng thời có các vị trí theo dõi áp suất phục vụ việc quan sát trạng thái filter trong vận hành. Cấu hình cụ thể phụ thuộc số cấp lọc và yêu cầu của từng hệ thống.

Khi triển khai BIBO VCR, việc theo dõi chênh áp có thể được kết hợp với dữ liệu airflow và đặc tính quạt để xây dựng lịch bảo trì theo trạng thái thực tế. VCR cung cấp BIBO và các bộ lọc liên quan; các công việc đo, cân bằng lưu lượng và đánh giá hệ HVAC được phối hợp theo phạm vi kỹ thuật của từng dự án.

Kết luận

Chênh áp bộ lọc BIBO tăng là dấu hiệu tự nhiên của quá trình filter loading. Trở lực bắt đầu ảnh hưởng đáng kể khi nó làm thay đổi lưu lượng, buộc quạt phải tăng khả năng bù áp hoặc làm hệ thống tiến gần giới hạn vận hành.

Vì vậy, cách đọc hữu ích nhất là theo dõi xu hướng chênh áp – airflow – trạng thái quạt đồng thời. Đây là cơ sở thực tế hơn để xác định thời điểm bảo trì và thay filter BIBO.

FAQs

Chênh áp BIBO tăng có nghĩa HEPA phải thay ngay?
Chưa hẳn. Giá trị này cần được đối chiếu với airflow, xu hướng loading và giới hạn vận hành được xác định cho filter và hệ thống.

Chênh áp filter và chênh áp phòng có giống nhau không?
Hai đại lượng khác nhau. Chênh áp filter thể hiện trở lực qua bộ lọc; chênh áp phòng thể hiện quan hệ áp suất giữa các không gian.

Pre-filter bẩn có làm chênh áp BIBO tăng không?
Có. Trong hệ nhiều cấp, pre-filter và HEPA đều tạo trở lực và đều có thể tăng pressure drop khi tích bụi.

BIBO VCR có theo dõi được trạng thái chênh áp filter không?
Tài liệu sản phẩm BIBO của VCR có mô tả pressure gauge và các vị trí đo liên quan đến cụm lọc. Cấu hình thực tế được xác định theo sản phẩm và yêu cầu dự án.
