BIBO cần một vùng thao tác lớn hơn kích thước housing

Trên bản vẽ HVAC, BIBO Filter Housing thường được thể hiện như một đoạn thiết bị nằm giữa hai tuyến ống gió. Tuy nhiên, kích thước thân housing chỉ phản ánh phần không gian thiết bị chiếm chỗ khi vận hành.

Khi thay filter, phía cửa access trở thành một vùng thao tác. Kỹ thuật viên phải tiếp cận cửa, gắn hoặc thao tác túi bảo vệ, nhả cơ cấu giữ filter, đưa bộ lọc cũ vào túi và sau đó đưa filter mới vào housing. Quy trình BIBO cũng yêu cầu túi được duy trì kín trong quá trình tách filter khỏi hệ thống.

Vì vậy, bố trí BIBO cần xem xét cả “maintenance envelope” – vùng không gian mà thiết bị sử dụng trong trạng thái bảo trì – thay vì chỉ dựa vào kích thước W × D × H của housing.

Hướng mở cửa quyết định phía dành cho bảo trì

Cửa BIBO là điểm tiếp cận trực tiếp tới từng cấp filter. Khi housing có pre-filter và HEPA, mỗi cụm có thể sử dụng cửa và túi bảo vệ riêng để phục vụ thay lọc. Cấu hình sản phẩm BIBO hiện tại của VCR cũng thể hiện cách tổ chức cửa độc lập cho từng cấp lọc.

Điều này làm hướng access trở thành một thông số bố trí quan trọng.

Nếu mặt cửa hướng sát tường, cột, đường ống khác hoặc thiết bị kỹ thuật, góc mở và vùng đứng thao tác có thể bị thu hẹp. Housing vẫn lắp vừa trên tuyến duct nhưng quá trình change-out lại trở nên khó thực hiện.

Với BIBO nhiều cấp, bài toán còn liên quan đến khả năng tiếp cận liên tục dọc theo toàn bộ mặt bảo trì. Việc đặt thêm ống, máng cáp hoặc van ngay trước khu vực này có thể tạo xung đột khi filter cần được tháo.

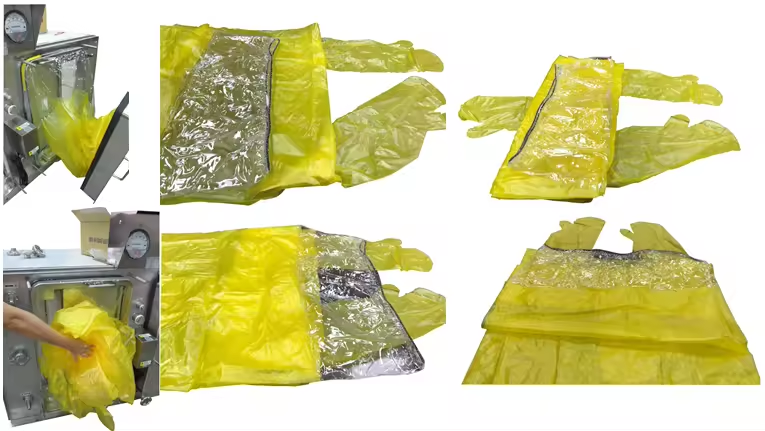

Túi Bag In Bag Out cần không gian để triển khai

Khác với HEPA Housing thông thường, thay lọc BIBO không kết thúc ở thao tác mở cửa và rút filter. Bộ lọc được thao tác thông qua túi bảo vệ được kết nối với housing. Túi cần đủ không gian để triển khai, bao lấy filter và cho phép kỹ thuật viên thực hiện các bước sealing trước khi tách filter cũ.

Nếu phía trước housing quá hẹp, túi có thể bị gấp ép vào thiết bị lân cận hoặc tạo tư thế thao tác bất lợi. Với filter có kích thước và khối lượng lớn hơn, vùng thao tác càng ảnh hưởng rõ đến khả năng đưa filter ra khỏi housing trong khi vẫn giữ túi ở trạng thái kiểm soát.

Do đó, khi đọc bản vẽ mặt bằng, khoảng phía trước BIBO cần được hiểu là vùng thao tác túi và filter, chứ không đơn thuần là lối đi của nhân viên.

Hướng rút filter ảnh hưởng trực tiếp đến vị trí housing

Filter thường được đưa ra theo hướng của cửa access. Khoảng trống phía trước vì vậy phải tương thích với kích thước filter, cơ cấu giữ lọc và thao tác Bag-Out.

Một housing được đặt ngang với luồng giao thông kỹ thuật có thể khiến filter cũ sau khi đóng kín phải di chuyển xuyên qua khu vực nhiều thiết bị hoặc nhân sự. Ngược lại, mặt bảo trì hướng về khu vực service riêng tạo điều kiện kiểm soát quá trình change-out rõ ràng hơn.

Trong các cơ sở xử lý chất nguy hại, tài liệu GMP dành riêng cho loại hình này đặt safe-change filter housing, tiếp cận bảo trì, PPE và bảo vệ nhân viên bảo trì trong cùng chiến lược kiểm soát rủi ro.

Vì vậy, vị trí BIBO còn liên quan đến những gì xảy ra sau khi filter rời khỏi housing.

Tuyến vận chuyển filter cũ cũng là một phần của bố trí

Sau Bag-Out, filter cũ đã nằm trong túi kín và tiếp tục được chuyển tới khu vực xử lý chất thải theo quy trình của cơ sở.

Từ đó xuất hiện một câu hỏi thiết kế khác: tuyến vận chuyển có đi qua khu vực sản xuất, hành lang sạch hoặc các không gian khó kiểm soát hay không?

BIBO đặt trong phòng kỹ thuật có lối tiếp cận độc lập thường tạo thuận lợi hơn cho bảo trì so với vị trí khiến nhân viên phải đưa filter đã sử dụng qua nhiều khu vực chức năng. Điều này đặc biệt đáng lưu ý với hệ exhaust từ khu cân chia, sản xuất hoạt chất hoặc phòng thí nghiệm.

Có thể tóm tắt ảnh hưởng của không gian như sau:

Vị trí cao hoặc chật làm thay đổi cách bảo trì

BIBO có thể nằm trên hệ thống duct trong phòng kỹ thuật, tầng kỹ thuật hoặc khu vực có mật độ MEP cao. Khi housing đặt cao, filter và túi phải được thao tác ở một cao độ khác với mặt sàn.

Lúc này, không gian dành cho sàn thao tác, thiết bị hỗ trợ hoặc khả năng tiếp cận trở thành một phần của thiết kế. Trọng lượng và kích thước filter cũng ảnh hưởng đến cách nhân viên kiểm soát bộ lọc trong túi khi tháo ra.

Một bản vẽ chỉ thể hiện rằng “BIBO lắp vừa trên ống” vì thế chưa phản ánh đầy đủ khả năng bảo trì trong suốt vòng đời thiết bị.

Giải pháp Bag In Bag Out VCR

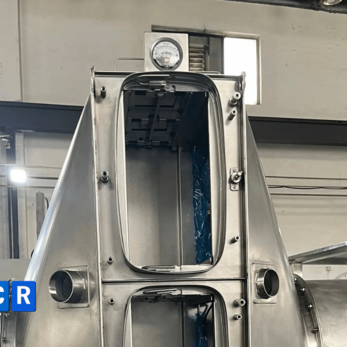

BIBO VCR được cấu hình với các cửa access riêng cho các cụm filter và túi thay lọc tại từng cổng tiếp xúc. Housing sử dụng mặt bích để kết nối với hệ thống duct và cơ cấu giữ lọc được thao tác từ phía cửa bảo trì.

Khi bố trí Bag In Bag Out VCR, vị trí housing có thể được xem xét đồng thời với hướng cửa, số cấp filter, không gian triển khai túi và đường đưa filter ra ngoài. Cách tiếp cận này giúp phần thiết kế HVAC phù hợp hơn với thao tác bảo trì thực tế thay vì chỉ đáp ứng kích thước lắp đặt ban đầu.

Kết luận

Không gian bảo trì BIBO ảnh hưởng trực tiếp đến khả năng mở cửa, thao tác túi, nhả cơ cấu giữ lọc, rút HEPA và vận chuyển filter cũ sau Bag-Out. Vì vậy, footprint của housing chỉ là một phần của diện tích cần tính trong thiết kế.

Một bố trí BIBO hợp lý cần nhìn xuyên suốt quá trình từ lúc kỹ thuật viên tiếp cận thiết bị đến khi filter cũ được đưa khỏi khu vực. Đây là cơ sở để BIBO VCR vừa kết nối phù hợp với HVAC vừa duy trì khả năng bảo trì thuận lợi trong quá trình sử dụng.

FAQs

Khoảng trống phía trước BIBO dùng cho mục đích gì?
Đây là vùng phục vụ mở cửa access, triển khai túi, thao tác cơ cấu giữ lọc và đưa filter ra hoặc vào housing.

Có thể đặt BIBO sát tường nếu housing vẫn vừa không?
Khả năng bố trí phụ thuộc phía access và trình tự bảo trì. Khoảng trống cần đáp ứng chuyển động của cửa, túi và filter chứ không chỉ kích thước thân housing.

BIBO nhiều cấp lọc có cần nhiều không gian hơn không?
Housing có nhiều cấp tạo thêm các vị trí access. Mặt bảo trì cần duy trì khả năng tiếp cận từng cửa và từng túi thay lọc tương ứng.

Khi bố trí BIBO VCR cần xác định thông tin nào trước?
Số cấp filter, hướng access, kích thước filter, vị trí kết nối duct và không gian thao tác là những dữ liệu quan trọng để xác định vị trí lắp phù hợp.
