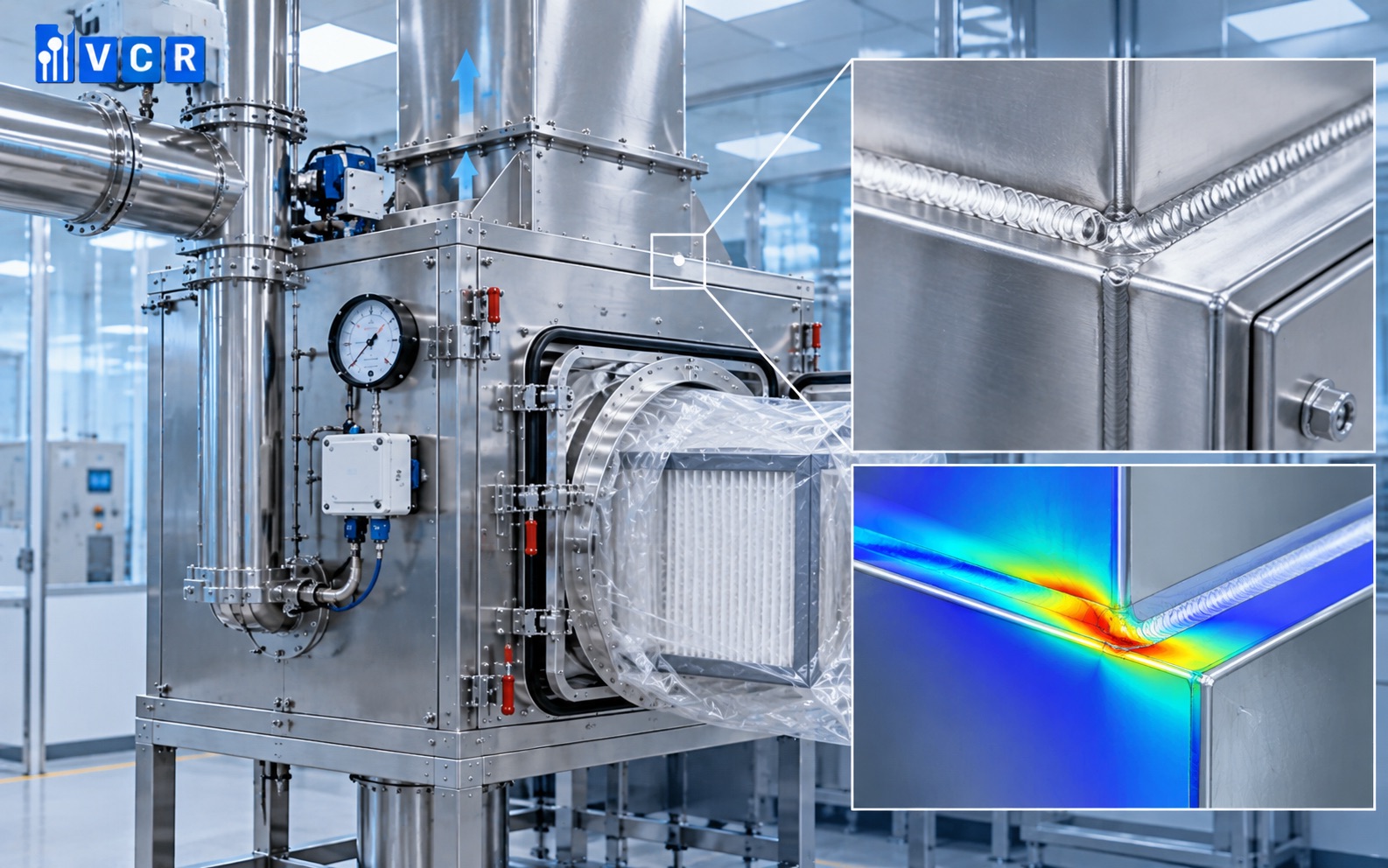

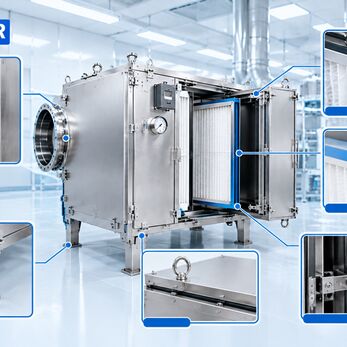

Mối hàn thân housing BIBO dưới tác động của áp suất thiết kế

Tóm tắt

Áp suất nào tác động lên thân housing?
Biến dạng tấm vỏ truyền lực về mối hàn
Hàn liên tục hình thành ranh giới kín khí
Gia cường và nhiệt hàn chi phối độ ổn định
Kiểm tra đường hàn và độ kín thân vỏ
Đường hàn trong suốt thời gian sử dụng
Giải pháp BIBO tại Vietnam Cleanroom
FAQs

Áp suất nào tác động lên thân housing?

Housing có thể vận hành ở áp suất âm hoặc dương so với không gian lắp đặt. Chênh lệch áp suất giữa bên trong và bên ngoài housing tạo tải lên thành vỏ và đường hàn. Đại lượng này khác chênh áp qua HEPA, vốn phản ánh trở lực lọc.

Áp suất thiết kế được xác lập theo những tình huống bất lợi dự kiến của quạt, van cách ly và tuyến khí. Áp suất vận hành thông thường chưa thể hiện hết tải trọng mà thân vỏ có thể chịu.

Biến dạng tấm vỏ truyền lực về mối hàn

Áp suất dương đẩy tấm vỏ ra ngoài, trong khi áp suất âm ép chúng vào trong. Diện tích phần vỏ không được gia cường càng lớn, nguy cơ biến dạng dưới tải càng đáng chú ý.

Lực truyền qua mép ghép đến đường hàn tại góc hộp, chân gân tăng cứng và cổ nối ống gió. Những vùng chuyển tiếp độ cứng có thể tập trung ứng suất. Biến dạng gần cửa thao tác còn làm thay đổi độ ép gioăng, phát sinh rò khí dù đường hàn không nứt.

Hàn liên tục hình thành ranh giới kín khí

Các đường ghép thuộc ranh giới chịu áp của housing được hàn kín liên tục theo thiết kế. Mối hàn đính dùng để định vị trong gia công không thay thế đường hàn kín hoàn chỉnh.

Rỗ khí, thiếu ngấu, nứt hoặc đoạn hàn gián đoạn có thể tạo đường thông. Dưới áp suất dương, khí trong housing có xu hướng thoát ra; dưới áp suất âm, không khí ngoài có thể bị hút vào. Mức độ rủi ro liên quan trực tiếp đến vị trí rò và đặc tính dòng khí.

Gia cường và nhiệt hàn chi phối độ ổn định

Độ cứng thân vỏ hình thành từ chiều dày thép, kích thước tấm và vị trí gân gia cường. Gân tăng cứng hạn chế chuyển vị của tấm lớn, đồng thời tạo đường truyền tải về những vị trí liên kết.

Nhiệt hàn có thể gây co ngót, cong vênh cục bộ. Trình tự hàn, biện pháp gá giữ và việc kiểm tra độ phẳng tại mặt bích, mép cửa giúp bảo toàn bề mặt lắp gioăng. Một thân vỏ không rò tại đường hàn vẫn có thể giảm độ kín nếu mép cửa bị biến dạng.

Kiểm tra đường hàn và độ kín thân vỏ

Kiểm tra ngoại quan giúp phát hiện nứt, rỗ bề mặt và đoạn hàn thiếu liên tục. Thử rò housing tiếp tục đánh giá tính kín bằng phương pháp suy giảm áp suất hoặc duy trì áp suất, tùy phương án thử.

Khi xuất hiện sai lệch, đường hàn được kiểm tra cùng mặt bích, cửa thao tác và các vị trí xuyên vỏ. Áp suất thử cùng giới hạn rò được lựa chọn theo yêu cầu thiết kế, tránh áp dụng một mức chung cho mọi BIBO.

Thử kín housing khác với thử rò HEPA: phép thứ nhất xem xét ranh giới bao che, phép thứ hai đánh giá bộ lọc và phần làm kín tại vị trí lắp.

Đường hàn trong suốt thời gian sử dụng

Khởi động quạt, thay đổi lưu lượng và tăng trở lực lọc có thể làm phân bố áp suất biến động. Rung động, đọng ẩm hoặc ăn mòn tại vùng hàn tiếp tục làm tăng nguy cơ hư hỏng.

Theo dõi biến dạng tấm vỏ, lớp phủ và dấu hiệu rò hỗ trợ phát hiện sai lệch. Với housing đã nhiễm bẩn, hoạt động sửa hàn được triển khai sau khi cách ly, khử nhiễm thích hợp; vùng sửa chữa được kiểm tra lại trước khi vận hành.

Giải pháp BIBO tại Vietnam Cleanroom

Vietnam Cleanroom cung cấp hệ thống Bag In Bag Out theo cấu hình đường ống và yêu cầu sử dụng. Kết cấu thân vỏ được lựa chọn gắn với áp suất thiết kế, vật liệu, gia cường và khả năng kiểm tra độ kín. Sự đồng bộ giữa các thành phần hỗ trợ duy trì độ ổn định của housing trong vận hành.
