Độ sạch cao chưa phải lý do trực tiếp để sử dụng BIBO

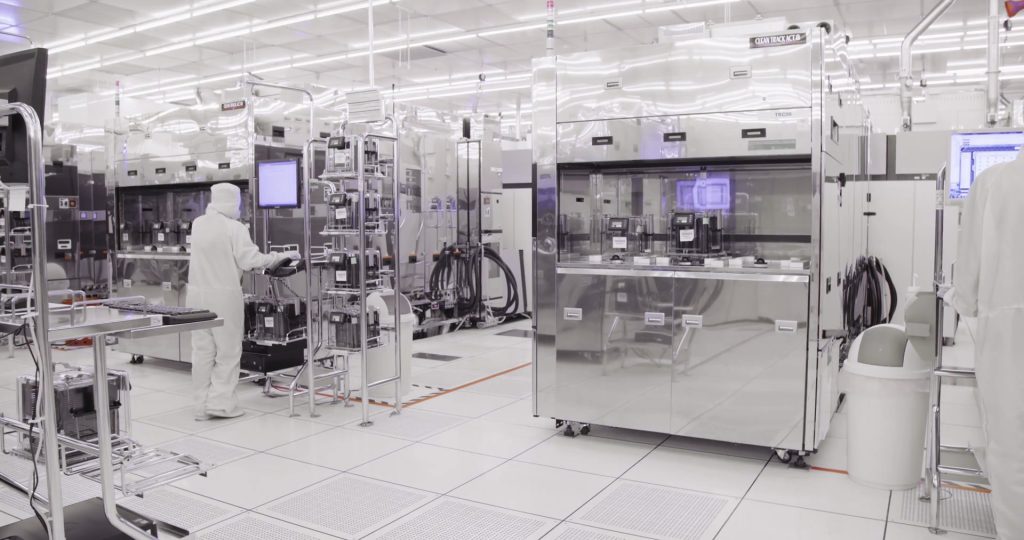

Trong sản xuất bán dẫn và linh kiện điện tử, contamination control có ảnh hưởng trực tiếp đến quá trình chế tạo. Các thiết bị, vật liệu và con người ra vào cleanroom đều được quản lý nhằm hạn chế hạt và chất nhiễm có thể ảnh hưởng đến sản phẩm. Tài liệu vận hành Nanofab của NIST cũng thể hiện yêu cầu kiểm soát nghiêm ngặt đối với vật dụng và thiết bị đưa vào khu vực sạch.

Tuy nhiên, độ sạch của phòng và an toàn khi thay filter là hai vấn đề khác nhau.

HEPA hoặc ULPA đảm nhận nhiệm vụ kiểm soát hạt trong luồng khí. Housing giữ filter ở đúng vị trí và tạo bề mặt sealing phù hợp. Trong khi đó, Bag In Bag Out được thiết kế để đưa filter nhiễm ra khỏi housing thông qua túi kín, giảm tiếp xúc của người bảo trì với chất nguy hại đã tích tụ trên filter.

Vì vậy, một cleanroom điện tử rất sạch vẫn có thể chỉ cần HEPA Housing thông thường nếu filter sau vận hành không tạo ra rủi ro containment đáng kể.

HEPA Housing thông thường phù hợp với phần lớn nhu cầu kiểm soát hạt

Trong khu vực sản xuất điện tử, filter khí cấp hoặc hệ thống tuần hoàn thường hướng tới duy trì môi trường có nồng độ hạt thấp. Khi filter chủ yếu tích tụ bụi thông thường từ luồng khí và việc tháo lọc có thể thực hiện theo quy trình bảo trì tiêu chuẩn, HEPA Housing đáp ứng đúng chức năng cần thiết.

Trường hợp này, việc bổ sung BIBO sẽ tạo thêm bagging port, túi thay lọc và quy trình change-out mà chưa chắc đem lại giá trị tương ứng.

Điểm lựa chọn phù hợp hơn là xem filter sau một chu kỳ sử dụng sẽ chứa gì. Nếu câu trả lời chủ yếu là particulate phục vụ kiểm soát độ sạch, nhu cầu nghiêng về HEPA Housing thông thường. Nếu filter nằm trên một tuyến khí mang vật liệu nguy hại, bài toán thay lọc bắt đầu thay đổi.

Ngành điện tử vẫn có những dòng khí nguy hại cần đánh giá riêng

Sản xuất bán dẫn không chỉ có bài toán độ sạch. Quy trình wafer fabrication sử dụng nhiều hóa chất và khí công nghệ có đặc tính độc, ăn mòn, dễ cháy hoặc phản ứng. OSHA ghi nhận ngành bán dẫn sử dụng hàng trăm loại hóa chất và các hệ kiểm soát như local exhaust, gas cabinets, xử lý khí thải và scrubber được sử dụng để giảm phơi nhiễm.

EPA cũng xác định các chất ô nhiễm không khí nguy hại đáng chú ý trong sản xuất semiconductor gồm hydrogen chloride, hydrogen fluoride, glycol ethers, methanol và xylene.

Những dòng khí này thường có hệ exhaust và xử lý riêng. Việc có cần BIBO trong phòng sạch điện tử hay không phụ thuộc vào việc filter trên tuyến đó có thực sự giữ lại bụi, residue hoặc vật liệu mà quá trình tháo filter tạo nguy cơ phơi nhiễm.

Điều này khác với HEPA terminal hoặc filter của hệ tuần hoàn chỉ phục vụ kiểm soát hạt trong phòng.

BIBO có giá trị khi filter trở thành một nguồn nguy cơ trong bảo trì

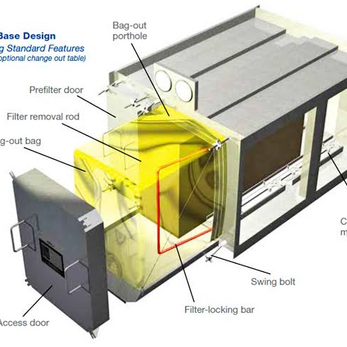

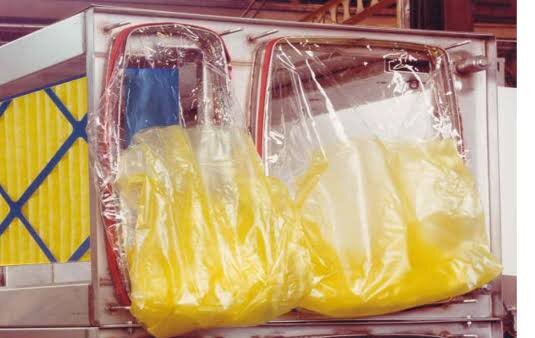

BIBO được thiết kế cho tình huống filter nhiễm cần được tháo mà hạn chế tiếp xúc với môi trường bên ngoài. Filter cũ được kéo vào túi bảo vệ, sealing rồi mới tách khỏi housing.

Trong nhà máy điện tử, logic này có thể phù hợp ở các tuyến khí chuyên biệt nếu quá trình sản xuất tạo ra bụi hoặc residue nguy hại được filter giữ lại.

Khi đó, vấn đề không còn là “phòng có sạch đến mức nào”, mà là:

Quy trình → chất phát sinh → exhaust → filter → contaminant tích tụ → thao tác change-out.

Nếu filter cuối chuỗi này trở thành một vật thể cần containment khi tháo, safe-change housing có lý do kỹ thuật. Nếu filter chỉ xử lý particulate thông thường của hệ cleanroom, HEPA Housing thường là cách tiếp cận trực tiếp hơn.

Phân biệt hai nhu cầu ngay từ thiết kế HVAC

Như vậy, một nhà máy có thể đồng thời sử dụng HEPA Housing thông thường ở hệ tuần hoàn phòng sạch và BIBO tại một số exhaust chuyên dụng. Hai loại housing phục vụ những nhu cầu khác nhau chứ không nhất thiết thay thế nhau.

BIBO cũng không thay thế hệ xử lý khí thải

Một điểm khác cần tách rõ là BIBO không phải scrubber hay hệ thống xử lý khí công nghệ.

Trong semiconductor fabrication, các dòng khí độc hoặc ăn mòn có thể yêu cầu ventilation, segregation và effluent treatment chuyên biệt. OSHA xem exhaust ventilation và xử lý khí thải là những thành phần riêng trong hệ thống kiểm soát an toàn.

BIBO Filter Housing chỉ giải quyết phần filter change khi filter nằm trên dòng khí cần containment. Vì vậy, việc đưa BIBO vào hệ thống cần gắn với đúng chức năng thay lọc, thay vì xem thiết bị như một giải pháp xử lý khí nguy hại tổng thể.

Giải pháp Bag In Bag Out VCR

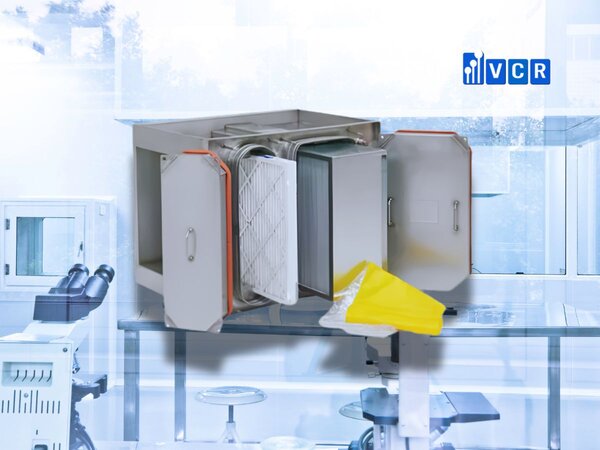

BIBO VCR được công bố dưới dạng housing dùng túi kín để tháo và thay filter, với cấu hình có thể kết hợp pre-filter và HEPA Gel Seal. Mỗi vị trí filter có cửa và túi bảo vệ riêng để phục vụ quá trình Bag-In/Bag-Out.

Với dự án điện tử, Bag In Bag Out VCR phù hợp hơn khi được đánh giá cho những tuyến khí mà filter có khả năng tích tụ vật liệu nguy hại và cần change-out trong điều kiện containment. Các hệ lọc phục vụ kiểm soát hạt thông thường vẫn có thể sử dụng HEPA Housing phù hợp với thiết kế HVAC và yêu cầu độ sạch.

Kết luận

BIBO trong phòng sạch điện tử không được quyết định bởi cấp sạch cao hay việc sử dụng HEPA. Điểm phân biệt nằm ở rủi ro của filter sau vận hành.

Nếu filter chủ yếu phục vụ kiểm soát particulate trong khí cấp hoặc tuần hoàn, HEPA Housing thông thường thường phù hợp với chức năng lọc. Khi filter nằm trên một tuyến khí nguy cơ và chất tích tụ tạo rủi ro cho người bảo trì lúc change-out, BIBO trở thành phương án đáng xem xét.

Cách lựa chọn hiệu quả nhất vì vậy là tách rõ hai bài toán: kiểm soát độ sạch của sản phẩm và kiểm soát phơi nhiễm khi thay filter.

FAQs

Phòng sạch bán dẫn cấp sạch rất cao có bắt buộc dùng BIBO không?
Không. Độ sạch cao tự thân không quyết định nhu cầu BIBO. Yếu tố chính là loại contaminant mà filter giữ lại và rủi ro trong quá trình tháo filter.

HEPA Housing thông thường phù hợp với vị trí nào trong cleanroom điện tử?
Housing thông thường thường phù hợp với hệ lọc khí cấp hoặc tuần hoàn khi mục tiêu chính là kiểm soát particulate và filter không mang tải nguy hại đáng kể.

Khi nào ngành điện tử có thể cần BIBO?
BIBO đáng xem xét tại các tuyến khí chuyên dụng khi filter có khả năng giữ bụi hoặc residue nguy hại và việc tháo filter trực tiếp tạo nguy cơ phơi nhiễm. Ngành bán dẫn có nhiều quy trình sử dụng hóa chất và khí nguy hại, nên từng tuyến exhaust cần được đánh giá riêng.

BIBO VCR có thay thế hệ xử lý exhaust của nhà máy điện tử không?
Không. BIBO tập trung vào containment khi thay filter. Exhaust ventilation, scrubber hoặc các hệ xử lý khí công nghệ có chức năng riêng trong thiết kế nhà máy.
