Cải tạo hệ thống HVAC lắp BIBO bắt đầu từ đâu?

BIBO thường được bổ sung trên đường hồi, đường thải hoặc nhánh hút cục bộ khi bộ lọc đã tiếp xúc với bụi hoạt chất hoặc tác nhân nguy hại. Cơ cấu Bag In Bag Out cho phép tháo bộ lọc qua túi kín, hạn chế bề mặt nhiễm bẩn tiếp xúc với khu vực bảo trì.

Với các cơ sở xử lý hormone, steroid, thuốc độc tế bào hoặc API có mức nguy hại cao, safe-change housing là một phần của giải pháp bảo vệ người vận hành và môi trường khi thay lọc.

Trước khi lựa chọn kích thước BIBO, hệ thống hiện hữu được khảo sát theo ba nhóm thông tin:

• Mục tiêu containment của tuyến khí;
• Điều kiện vận hành hiện tại;
• Mức thay đổi sau khi bổ sung housing và các cấp lọc.

Bản vẽ cũ cung cấp dữ liệu ban đầu, còn số liệu đo tại hiện trường phản ánh trạng thái vận hành thực tế của hệ thống.

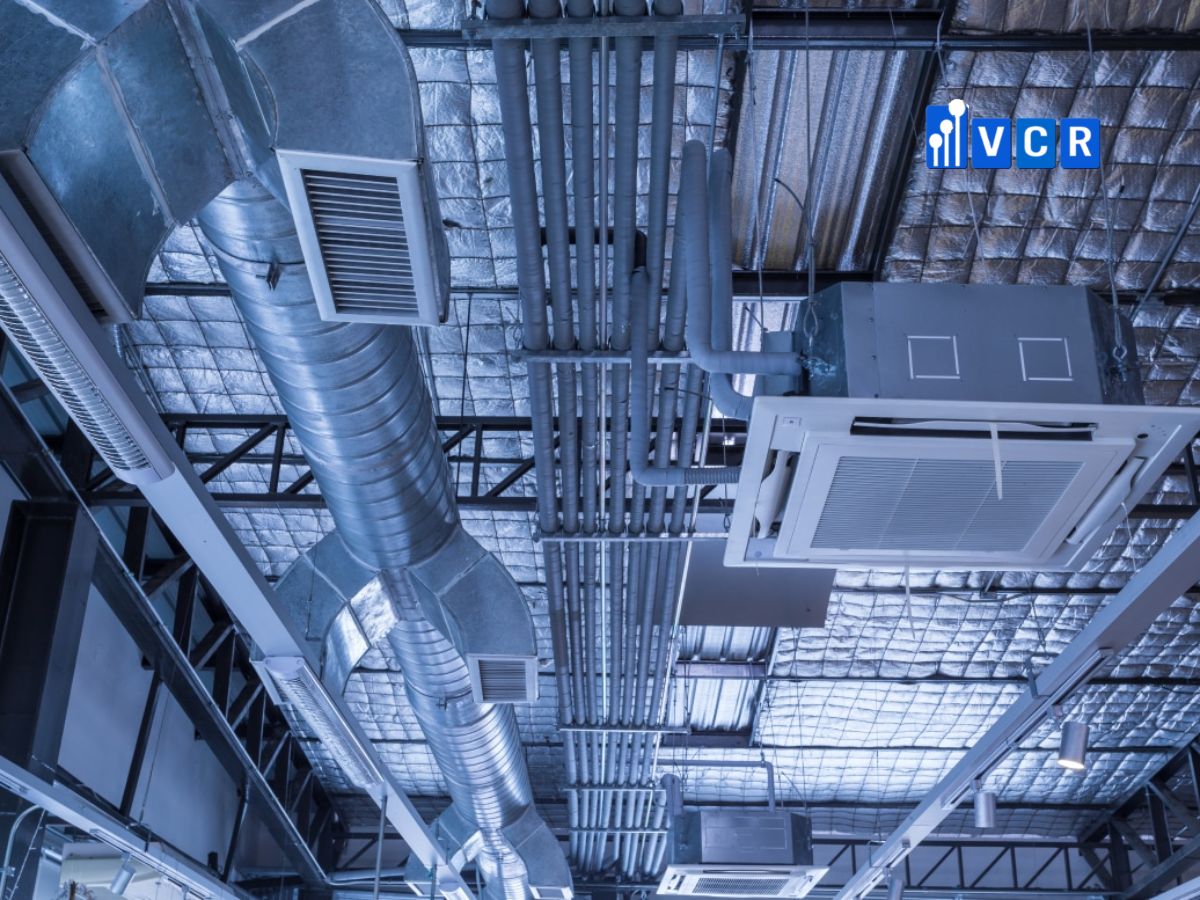

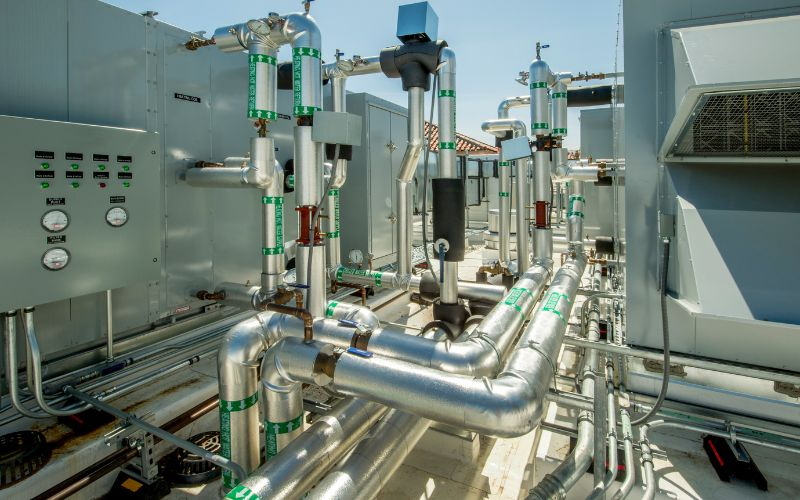

Kiểm tra hồ sơ và hiện trạng tuyến HVAC

Hồ sơ khảo sát thường gồm sơ đồ nguyên lý, bản vẽ hoàn công, bảng cân bằng gió, thông số quạt, kích thước ống và vị trí các thiết bị hiện có.

Các thông tin chính có thể tổng hợp như sau:

Những thay đổi phát sinh trong quá trình vận hành như thay quạt, bịt nhánh, mở thêm điểm hút hoặc điều chỉnh van cũng được cập nhật vào dữ liệu khảo sát.

Quạt hiện hữu có đủ cột áp cho BIBO không?

Đây là một trong những nội dung quan trọng nhất của phương án cải tạo.

Khi BIBO được lắp vào tuyến khí, dòng khí phải đi qua housing, tiền lọc, HEPA, van cách ly và các đoạn chuyển tiếp mới. Tổng trở lực của hệ thống vì vậy tăng so với cấu hình ban đầu.

Mức trở lực bổ sung được hình thành từ:

• Trở lực của từng cấp lọc;
• Tổn thất qua thân housing;
• Van cách ly và đường bypass;
• Đoạn ống mới;
• Cút và đoạn chuyển tiết diện;
• Trạng thái lọc sạch và lọc đã tải bụi.

Quạt được đối chiếu tại cả hai trạng thái vận hành. Một hệ thống có thể đạt lưu lượng khi lọc mới nhưng giảm lưu lượng sau một thời gian do chênh áp qua lọc tăng.

Nếu đường đặc tính quạt không còn đủ khoảng dự phòng, phương án cải tạo có thể liên quan đến điều chỉnh tốc độ, thay động cơ, thay quạt hoặc giảm tổn thất tại các phần khác của tuyến.

BIBO ảnh hưởng thế nào đến cân bằng gió?

BIBO trên đường hồi hoặc đường thải tác động trực tiếp đến lượng khí được rút khỏi phòng. Khi trở lực tăng, lưu lượng thải có thể giảm và làm thay đổi quan hệ giữa cấp – hồi – thải.

Các thông số thường được đối chiếu lại gồm:

• Lưu lượng cấp vào phòng;
• Lưu lượng hồi;
• Lưu lượng thải;
• Chênh áp giữa các phòng;
• Hướng airflow qua cửa;
• Trạng thái áp suất khi khởi động hoặc dừng quạt.

Trong hệ thống containment, trình tự vận hành của quạt cấp và quạt thải có vai trò duy trì hướng khí ổn định. Các hướng dẫn về HVAC dược phẩm cũng xem quan hệ áp suất, lưu lượng và kiểm soát nhiễm chéo là những phần liên kết trong thiết kế hệ thống.

Sau khi bổ sung BIBO, bảng cân bằng gió được cập nhật theo điểm làm việc mới thay vì giữ nguyên số liệu trước cải tạo.

Kích thước ống gió và vị trí kết nối

Mặt bích BIBO có thể khác với tiết diện ống hiện hữu. Đoạn chuyển được thiết kế để dòng khí phân bố tương đối đều trên bề mặt các module lọc.

Một cút, van hoặc nhánh rẽ nằm quá gần đầu vào housing có thể làm dòng khí lệch về một phía. Khi đó, một số bộ lọc tiếp nhận lưu lượng và tải bụi lớn hơn các bộ lọc còn lại.

Vị trí lắp đặt thường được đánh giá theo:

• Tiết diện và hướng ống gió;
• Khoảng cách đến cút hoặc nhánh rẽ;
• Khả năng bố trí đoạn chuyển;
• Hướng airflow qua housing;
• Vị trí mặt bích tháo lắp;
• Khả năng kiểm tra độ kín mối nối;
• Không gian dành cho đường bypass nếu có.

Kích thước thân thiết bị chỉ là một phần của mặt bằng. Vùng thay lọc, cổng test và van cách ly cũng tham gia vào bố trí tổng thể.

Vị trí quạt và trạng thái áp suất của housing

Với tuyến khí chứa tác nhân nguy hại, quạt thải thường được bố trí sau cụm lọc. Cách sắp xếp này giữ housing ở trạng thái áp suất âm, giúp không khí có xu hướng đi vào tại điểm rò thay vì đẩy dòng khí nhiễm bẩn ra ngoài.

Khi cải tạo hệ thống cũ, vị trí quạt được kiểm tra cùng áp suất tại điểm dự kiến lắp BIBO. Trường hợp quạt nằm trước housing, thân hộp và các cửa có thể chịu áp suất dương trong một số chế độ vận hành.

Phân tích thường bao gồm:

• Áp suất tại đầu vào và đầu ra BIBO;
• Vị trí quạt so với cụm lọc;
• Nguy cơ phát tán khi xuất hiện rò;
• Trình tự dừng quạt trước khi bảo trì;
• Khả năng lắp lại quạt sau BIBO;
• Ảnh hưởng của việc thay đổi vị trí quạt đến toàn tuyến.

Kết cấu đỡ và tải trọng thiết bị

BIBO nhiều tầng hoặc nhiều module có khối lượng đáng kể. Tải trọng không chỉ đến từ thân housing mà còn gồm bộ lọc, van cách ly, bộ truyền động và đường bypass.

Hệ giá đỡ được xác định theo:

• Khối lượng thiết bị rỗng;
• Khối lượng bộ lọc mới;
• Mức tăng tải khi lọc giữ bụi;
• Tải trọng của van và phụ kiện;
• Rung động truyền từ quạt và ống;
• Khả năng chịu lực của sàn hoặc kết cấu treo.

Mặt bích ống gió không thay thế hoàn toàn kết cấu đỡ riêng cho housing. Các lực phát sinh khi mở cửa hoặc kéo bộ lọc cũng được tính vào cách bố trí giá đỡ.

Không gian bảo trì tại vị trí cải tạo

Một vị trí đủ chỗ đặt thân BIBO vẫn có thể thiếu diện tích phục vụ thay lọc.

Không gian bảo trì bao gồm:

• Phạm vi mở cửa housing;
• Vùng triển khai túi;
• Hành trình kéo bộ lọc;
• Vị trí đứng của kỹ thuật viên;
• Lối đưa bộ lọc mới vào;
• Đường vận chuyển lọc đã đóng túi;
• Khoảng tiếp cận van và cổng kiểm tra.

Housing nhiều cấp thường có cửa riêng cho từng tầng lọc. Vùng bảo trì được kiểm tra theo từng cửa, đặc biệt tại những vị trí có ống gió, máng cáp hoặc cột kết cấu nằm gần thiết bị.

Đường vận chuyển cũng được xem xét từ kho lọc đến BIBO và từ BIBO đến khu xử lý chất thải. Kích thước cửa, chiều rộng hành lang và khả năng quay xe đẩy đều ảnh hưởng đến quá trình bảo trì.

Điện, đo lường và điều khiển

BIBO có thể phát sinh thêm thiết bị đo và tín hiệu điều khiển so với tuyến HVAC cũ.

Các hạng mục thường gặp gồm:

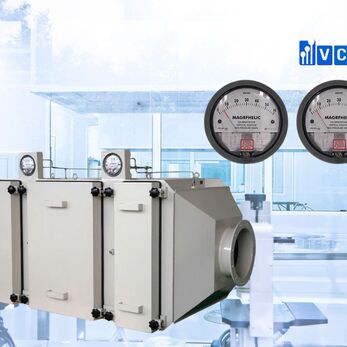

• Đồng hồ hoặc cảm biến chênh áp;
• Cảnh báo chênh áp cao;
• Van cách ly truyền động điện hoặc khí nén;
• Công tắc xác nhận trạng thái van;
• Tín hiệu mất lưu lượng;
• Liên động giữa quạt cấp và quạt thải;
• Tín hiệu kết nối BMS;
• Trình tự test lọc hoặc khử nhiễm.

Các bank lọc trong safe-change housing thường được theo dõi riêng về chênh áp. Cổng đưa aerosol phía trước lọc và cổng lấy mẫu phía sau cũng có thể được bố trí để kiểm tra độ kín HEPA tại chỗ.

Hệ thống có bypass sẽ có thêm trạng thái vận hành dành cho kiểm tra hoặc khử nhiễm. Logic điều khiển được phân tách rõ giữa chế độ sản xuất, bảo trì và thử lọc.

Kế hoạch dừng hệ thống và thi công

Cải tạo HVAC thường liên quan đến cắt ống, tháo thiết bị cũ và đấu nối housing mới. Trình tự thi công được xây dựng theo thời gian dừng dây chuyền và tình trạng nhiễm bẩn của đường ống.

Các bước chính thường gồm:

1. Cô lập tuyến khí và dừng thiết bị liên quan;
2. Làm sạch hoặc khử nhiễm đoạn ống trước khi cắt;
3. Bịt kín các đầu ống trong thời gian chờ;
4. Lắp giá đỡ và housing;
5. Đấu nối ống, van, điện và tín hiệu;
6. Kiểm tra độ kín;
7. Vệ sinh khu vực trước khi chạy lại hệ thống.

Đối với tuyến khí từng tiếp xúc với hoạt chất nguy hại, bụi còn tích tụ trong ống được đưa vào phạm vi kiểm soát thi công.

Kiểm tra hệ thống sau khi lắp đặt

Commissioning là bước xác nhận thiết bị và hệ thống đã được lắp đặt, vận hành theo thiết kế trước khi chuyển sang qualification. Phạm vi qualification sau cải tạo được xác định theo mức độ ảnh hưởng của thay đổi đối với điều kiện vận hành và chất lượng sản phẩm.

Kết luận

Cải tạo hệ thống HVAC lắp BIBO là quá trình đánh giá lại toàn tuyến khí, từ lưu lượng, quạt và đường ống đến chênh áp phòng, điều khiển cùng không gian bảo trì.

BIBO bổ sung thêm khả năng thay lọc kín nhưng đồng thời làm tăng trở lực và thay đổi điểm vận hành. Số liệu khảo sát thực tế, đường đặc tính quạt và kết quả cân bằng sau cải tạo là cơ sở hoàn thiện cấu hình cuối cùng.

FAQs

Có thể lắp BIBO và giữ nguyên quạt cũ không?

Quạt cũ vẫn có thể sử dụng khi cột áp và công suất đáp ứng tổng trở lực mới ở cả trạng thái lọc sạch và lọc đã tải bụi.

Bổ sung BIBO có làm mất áp suất âm của phòng không?

Lưu lượng thải giảm có thể làm chênh áp phòng thay đổi. Quan hệ cấp – hồi – thải được cân bằng lại sau cải tạo.

Có thể tận dụng đường ống và van hiện hữu không?

Các thành phần hiện hữu được giữ lại khi kích thước, độ kín, trở lực và tình trạng cơ học còn phù hợp với cấu hình mới.

Sau cải tạo có cần qualification lại hệ thống HVAC không?

Phạm vi qualification hoặc requalification phụ thuộc mức độ ảnh hưởng của thay đổi. Các hạng mục liên quan trực tiếp đến lưu lượng, chênh áp, HEPA và điều khiển thường được đưa vào kế hoạch kiểm tra lại.
