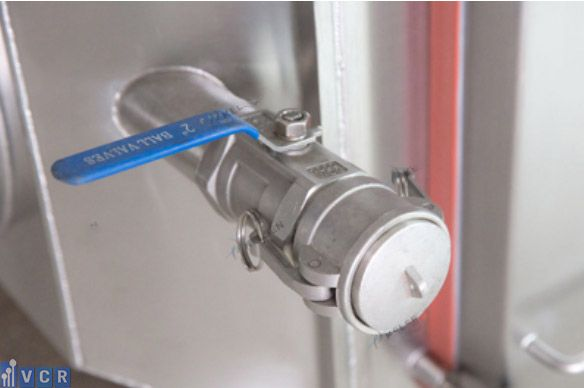

Cơ chế hoạt động của cổng khử khuẩn BIBO

Chu trình khử nhiễm của BIBO được xây dựng theo đặc tính tác nhân và mức nguy hại của dòng khí. Về nguyên lý, quá trình thường trải qua sáu giai đoạn.

1. Cô lập housing khỏi hệ thống HVAC

Trước khi cấp tác nhân, BIBO được tách khỏi dòng khí vận hành bằng các van cách ly ở đầu vào và đầu ra.

Việc cô lập giúp giới hạn tác nhân trong housing, tránh lan sang các khu vực khác của hệ thống HVAC. Trạng thái quạt, van và đường bypass cũng được chuyển sang chế độ dành cho khử nhiễm.

Độ kín của van và housing ảnh hưởng trực tiếp đến khả năng kiểm soát chu trình.

2. Kết nối thiết bị cấp tác nhân

Thiết bị tạo hoặc cấp tác nhân được nối với cổng khử khuẩn BIBO thông qua ống dẫn phù hợp.

Tác nhân sau đó được đưa vào khoang phía trước bộ lọc. Tùy thiết kế, dòng xử lý có thể đi qua tiền lọc, HEPA và các khoang bên trong trước khi trở về cổng hồi hoặc đường xả.

Kiểu đầu nối và van cần phù hợp với áp suất, nhiệt độ và đặc tính hóa học của tác nhân.

3. Phân bố tác nhân trong housing

Tác nhân cần tiếp xúc với các bề mặt thuộc phạm vi xử lý, gồm thành housing, cơ cấu giữ lọc, bề mặt bộ lọc và những khoảng không gian nằm giữa các bank.

Dòng tuần hoàn có thể được tạo bởi quạt phụ hoặc thiết bị khử nhiễm bên ngoài. Với hệ thống có bypass, van được điều chỉnh để hình thành một vòng khép kín qua housing.

Khả năng phân bố đóng vai trò quan trọng vì các góc khuất hoặc vùng ít lưu thông có thể nhận mức tiếp xúc thấp hơn phần còn lại.

4. Duy trì điều kiện tiếp xúc

Sau khi tác nhân đã phân bố, hệ thống chuyển sang giai đoạn duy trì. Nồng độ và thời gian tiếp xúc được kiểm soát theo quy trình đã xác lập cho từng ứng dụng.

Các thông số thường được theo dõi gồm:

Nồng độ tác nhân;
Thời gian tiếp xúc;
Nhiệt độ;
Độ ẩm;
Lưu lượng tuần hoàn;
Áp suất bên trong housing;
Tình trạng đóng mở của van.

Chu kỳ của hệ thống xử lý tác nhân sinh học có thể khác với hệ thống chứa bụi hoạt chất hoặc hóa chất. Do đó, một khoảng thời gian cố định không đại diện cho mọi BIBO.

5. Xả tác nhân và thông khí

Khi giai đoạn tiếp xúc hoàn tất, lượng tác nhân còn lại được thu hồi, trung hòa hoặc xả theo cấu hình của hệ thống.

Không khí sạch có thể được đưa qua housing để làm giảm nồng độ tồn dư. Quá trình này tiếp tục cho đến khi môi trường bên trong đạt giới hạn an toàn đã thiết lập.

Cửa bảo trì vẫn duy trì trạng thái đóng trong suốt thời gian cấp, tiếp xúc và thông khí.

6. Chuyển sang quy trình thay lọc

Sau khi điều kiện bên trong được xác nhận, bộ lọc được tháo bằng cơ chế Bag In Bag Out.

Khử nhiễm và thay lọc qua túi kín là hai lớp kiểm soát bổ trợ:

Khử nhiễm làm giảm mức nguy hại trên bộ lọc và bề mặt thiết bị;
Túi BIBO tạo hàng rào vật lý trong quá trình tháo và đóng gói lọc.

Ngay cả khi đã hoàn thành chu trình khử nhiễm, bộ lọc cũ vẫn được đưa vào túi, niêm phong và xử lý theo quy trình của cơ sở.

Vai trò của van cách ly và đường bypass

Van cách ly xác định ranh giới của khu vực được khử nhiễm. Nếu van không kín, tác nhân có thể thoát khỏi housing hoặc đi sang nhánh ống không thuộc chu trình.

Đường bypass tạo lối đi riêng để tác nhân tuần hoàn qua bộ lọc khi tuyến HVAC chính đã được cô lập. Cấu hình này còn hỗ trợ điều chỉnh hướng dòng khí trong từng giai đoạn xử lý.

Tuy nhiên, không phải mọi BIBO đều có đường bypass. Thành phần này thường được tích hợp khi quy trình yêu cầu khử nhiễm tại chỗ, kiểm tra lọc hoặc vận hành nhiều chế độ.

Cổng khử khuẩn khác cổng test HEPA thế nào?

Các loại cổng trên housing có hình thức tương đối giống nhau nhưng phục vụ những nhiệm vụ riêng.

Loại cổng	Chức năng
Cổng khử khuẩn	Cấp, hồi hoặc xả tác nhân khử nhiễm
Cổng đưa aerosol	Đưa aerosol thử nghiệm vào phía trước HEPA
Cổng lấy mẫu	Đo nồng độ aerosol phía sau lọc
Cổng đo áp	Kết nối đồng hồ hoặc cảm biến chênh áp

Cổng test HEPA phục vụ phép thử độ kín của bộ lọc. Cổng khử khuẩn phục vụ quá trình xử lý housing và bộ lọc trước khi bảo trì. Hai chức năng này cần được nhận diện rõ trên nhãn và bản vẽ thiết bị.

Khi nào BIBO cần cổng khử khuẩn?

Cổng khử khuẩn thường xuất hiện trong hệ thống xử lý:

Tác nhân sinh học;
Bụi hoạt chất có độc tính cao;
Chất gây ung thư hoặc chất độc tế bào;
Hóa chất nguy hại;
Bộ lọc cần xử lý trước khi tháo;
Tuyến khí có yêu cầu containment cao.

Với dòng khí có tải bụi và mức nguy hại thấp, cơ chế thay lọc qua túi kín có thể đáp ứng phạm vi kiểm soát đã xác định. Cấu hình cổng khử nhiễm được quyết định theo đánh giá rủi ro và quy trình vận hành của dự án.

Những yếu tố cần kiểm tra khi thiết kế cổng khử khuẩn

Khả năng vận hành của cổng phụ thuộc vào sự tương thích với toàn bộ housing. Những dữ liệu thường được xem xét gồm:

Vị trí cổng cấp và cổng hồi;
Kích thước đầu kết nối;
Khả năng làm kín của van;
Vật liệu thân cổng;
Khả năng chịu tác nhân;
Phạm vi tiếp xúc trong housing;
Vị trí lấy mẫu;
Trình tự liên động;
Không gian kết nối thiết bị bên ngoài.

Vật liệu khung lọc, gioăng, keo liên kết và cảm biến bên trong cũng phải phù hợp với tác nhân được sử dụng. Một tác nhân thích hợp với vỏ inox chưa chắc đã phù hợp với giấy lọc hoặc vật liệu làm kín.

Kết luận

Cổng khử khuẩn BIBO tạo điểm kết nối để đưa tác nhân vào housing, tuần hoàn qua bộ lọc và xả ra sau khi hoàn thành chu trình.

Hiệu quả xử lý phụ thuộc vào độ kín của thiết bị, đường đi của tác nhân, thời gian tiếp xúc và khả năng kiểm soát lượng tồn dư. Sau khử nhiễm, cơ chế Bag In Bag Out tiếp tục duy trì hàng rào kín trong quá trình tháo và đóng gói bộ lọc.

FAQs

BIBO nào cũng có cổng khử khuẩn không?

Cấu hình phụ thuộc mức nguy hại, phương pháp bảo trì và yêu cầu containment của từng hệ thống.

Cổng khử khuẩn có thay thế túi BIBO không?

Cổng phục vụ xử lý trước bảo trì. Túi BIBO vẫn đảm nhiệm việc bao kín bộ lọc trong quá trình tháo.

Cổng khử khuẩn và cổng test HEPA có dùng chung không?

Hai cổng phục vụ mục đích khác nhau. Việc sử dụng chung chỉ được thực hiện khi thiết kế và quy trình của hệ thống cho phép.

Cổng khử khuẩn có dùng cho đường đo chênh áp không?

Một số cấu hình bố trí cổng để xử lý ống lấy áp trước khi tháo hoặc hiệu chỉnh đồng hồ, hạn chế tiếp xúc với dòng khí đã nhiễm bẩn.
