Đo lưu lượng khí qua BIBO dựa trên nguyên lý nào?

Vận tốc khí và lưu lượng khí là hai thông số có liên hệ trực tiếp nhưng mang ý nghĩa khác nhau.

Vận tốc thể hiện tốc độ chuyển động của không khí tại một điểm, thường tính bằng m/s. Lưu lượng thể hiện tổng thể tích không khí đi qua một tiết diện trong một khoảng thời gian, thường sử dụng đơn vị m³/h hoặc m³/s.

Lưu lượng được xác định theo công thức:

Q = Vtb × A

Trong đó, Q là lưu lượng khí, Vtb là vận tốc trung bình trên toàn tiết diện và A là diện tích bên trong của ống gió.

Nếu vận tốc được tính bằng m/s và diện tích tính bằng m², kết quả ban đầu là m³/s. Giá trị này được nhân với 3.600 để chuyển sang m³/h.

Điểm quan trọng nằm ở chữ trung bình. Vận tốc trong ống thường cao hơn ở vùng trung tâm và giảm dần về phía thành ống. Vì vậy, một lần đo tại tâm chưa đại diện cho toàn bộ lưu lượng qua BIBO.

Nên đo trước hay sau BIBO?

Vị trí đo phù hợp thường nằm trên đoạn ống thẳng trước hoặc sau housing. Mặt phẳng đo cần tránh những khu vực có dòng khí xoáy mạnh do cút, van, đoạn chuyển, nhánh rẽ hoặc quạt tạo ra.

Đo phía trước BIBO phản ánh lưu lượng đi vào housing. Đo phía sau phản ánh lượng khí đã đi qua toàn bộ cụm lọc. Trong hệ thống kín, hai giá trị thường gần nhau nếu đường ống và housing không có rò rỉ đáng kể.

Vị trí sau BIBO cũng có thể chịu ảnh hưởng từ dòng khí chưa ổn định nếu ngay sát đầu ra là cút hoặc quạt. Vì vậy, lựa chọn mặt phẳng đo dựa trên cấu trúc tuyến ống thực tế thay vì mặc định luôn đo ở một phía.

Với đường khí nguy hại, các cổng đo nên được chuẩn bị sẵn và có khả năng đóng kín sau sử dụng. Việc mở cửa housing để đưa đầu dò vào trong làm thay đổi điều kiện containment và không phù hợp với hoạt động đo thông thường.

Những thiết bị nào có thể sử dụng?

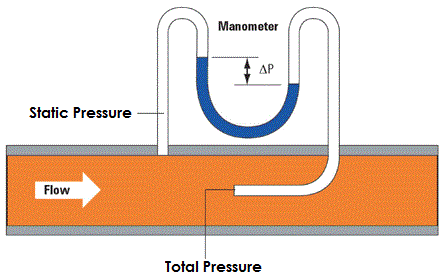

Ống Pitot kết hợp với vi áp kế thường được dùng để đo lưu lượng trong ống gió. Thiết bị xác định áp suất vận tốc tại nhiều điểm, sau đó chuyển đổi thành giá trị vận tốc tương ứng.

Đầu dò nhiệt phù hợp hơn với những tuyến có vận tốc thấp hoặc áp suất vận tốc nhỏ. Thiết bị này nhạy với hướng dòng khí nên vị trí và góc đặt đầu dò ảnh hưởng rõ đến kết quả.

Cánh quạt đo gió thường được sử dụng tại miệng ống, cửa gió hoặc mặt phẳng mở. Trong hệ thống BIBO, phương pháp này phù hợp hơn với việc kiểm tra vận tốc phân bố trên mặt lọc.

Trạm đo lưu lượng cố định có thể phục vụ theo dõi liên tục nếu đã được hiệu chuẩn theo cấu hình ống thực tế. Dữ liệu từ trạm đo vẫn nên được đối chiếu trong giai đoạn vận hành thử và cân bằng hệ thống.

Phương pháp traverse được thực hiện ra sao?

Phương pháp traverse đo vận tốc tại nhiều điểm trên cùng một tiết diện ống. Các điểm được phân bố để phản ánh cả vùng trung tâm và vùng gần thành ống.

Với ống chữ nhật, tiết diện thường được chia thành nhiều vùng tương đối bằng nhau. Đầu dò được đặt tại tâm từng vùng và giữ ổn định cho đến khi giá trị đo không còn dao động lớn.

Với ống tròn, các điểm thường nằm trên nhiều đường kính hoặc theo vị trí đã xác định từ thành ống vào tâm. Cách bố trí này phản ánh rõ hơn biên dạng vận tốc trên toàn tiết diện.

Sau khi thu thập đủ dữ liệu, vận tốc trung bình được tính từ các giá trị hợp lệ. Vận tốc này được nhân với diện tích bên trong của ống để xác định lưu lượng thực tế.

Kích thước đưa vào công thức là kích thước bên trong của tiết diện dòng khí, không bao gồm lớp cách nhiệt hoặc kích thước phủ bì bên ngoài.

Điều kiện vận hành trước khi đo

Kết quả đo chỉ có ý nghĩa khi hệ thống duy trì ở trạng thái ổn định.

Quạt cần chạy tại tốc độ hoặc tần số đã xác định. Van đầu vào, đầu ra và bypass phải nằm đúng vị trí của chế độ vận hành được kiểm tra. Các nhánh khác liên quan đến tuyến khí cũng cần duy trì trạng thái nhất quán.

Nếu hệ thống có nhiều mức lưu lượng, mỗi chế độ được đo và lập hồ sơ riêng. Không nên so sánh một kết quả ở tốc độ quạt thấp với dữ liệu thiết kế dành cho chế độ cực đại.

Trước khi bắt đầu, thiết bị đo được kiểm tra điểm 0, dải đo và tình trạng cảm biến. Đầu dò cũng cần đặt đúng hướng airflow để hạn chế sai lệch.

Đo vận tốc mặt qua bộ lọc BIBO

Đo vận tốc mặt giúp đánh giá sự phân bố dòng khí trên các module lọc, thay vì chỉ xác định tổng lưu lượng qua housing.

Mặt lọc được chia thành lưới và đo tại nhiều vị trí. Kết quả giúp nhận biết khu vực có vận tốc cao hoặc thấp bất thường.

Sự chênh lệch lớn giữa các điểm có thể liên quan đến đoạn chuyển chưa phù hợp, cút nằm quá gần housing, van mở không đều hoặc khác biệt trở lực giữa các module.

Đối với BIBO nhiều ô lọc, tổng lưu lượng có thể vẫn đạt thiết kế trong khi một module nhận nhiều khí hơn module khác. Bộ lọc tại khu vực đó sẽ có vận tốc mặt và tốc độ tải bụi cao hơn.

Phép đo mặt lọc thường thuận lợi trong giai đoạn lắp đặt và vận hành thử, trước khi hệ thống tiếp xúc với chất nguy hại. Khi BIBO đã đưa vào sử dụng, việc tiếp cận trực tiếp mặt lọc phụ thuộc cấu hình test và quy trình an toàn của hệ thống.

BIBO nhiều module kiểm tra phân bố khí thế nào?

Với BIBO nhiều module, phép đo có thể kết hợp dữ liệu lưu lượng toàn tuyến và vận tốc tại từng khu vực.

Lưu lượng tổng được xác định trên đoạn ống chính. Nếu housing có nhiều nhánh, lưu lượng của từng nhánh được kiểm tra riêng trước khi cộng lại. Vận tốc mặt tiếp tục cho biết mức phân bố giữa các module trong cùng một cụm.

Các dữ liệu này được đọc cùng nhau để đánh giá trạng thái vận hành. Một BIBO đạt tổng lưu lượng nhưng phân bố khí lệch vẫn có thể làm tuổi thọ lọc giữa các module không đồng đều.

Có thể tính lưu lượng từ chênh áp bộ lọc không?

Chênh áp bộ lọc không thể dùng trực tiếp để suy ra lưu lượng nếu không có đường đặc tính đã được xác lập cho đúng loại lọc và đúng cấu hình lắp đặt.

Chênh áp qua lọc chịu ảnh hưởng của tải bụi, cấu trúc vật liệu, mức lưu lượng, housing, van và trạng thái của hệ thống. Hai bộ lọc cùng nhận một lưu lượng vẫn có thể tạo ra mức trở lực khác nhau.

Trong một số trường hợp, nhà sản xuất có thể cung cấp đường cong liên hệ giữa lưu lượng và trở lực. Dữ liệu này hỗ trợ ước tính, nhưng phép đo thực tế trên ống vẫn phù hợp hơn khi cần nghiệm thu hoặc cân bằng hệ thống.

Những nguyên nhân làm sai lệch kết quả đo

Sai lệch thường xuất hiện khi vị trí đo quá gần cút, van hoặc đoạn chuyển. Dòng khí xoáy làm vận tốc tại các điểm biến động và khó tạo giá trị trung bình đại diện.

Số điểm đo quá ít cũng làm kết quả phụ thuộc nhiều vào vị trí đầu dò. Đo một điểm tại tâm chỉ thích hợp cho kiểm tra nhanh, không thay thế một phép traverse đầy đủ.

Kích thước ống nhập sai, thiết bị chưa chỉnh điểm 0, đầu dò đặt ngược chiều hoặc quạt chưa ổn định đều có thể làm kết quả lệch khỏi trạng thái thực tế.

Hồ sơ đo nên ghi rõ vị trí, thiết bị, thời điểm, trạng thái quạt, trạng thái van, kích thước ống và toàn bộ các giá trị điểm đo. Cách lưu dữ liệu này giúp các lần kiểm tra sau có cùng điều kiện so sánh.

Liên hệ giữa lưu lượng với lựa chọn BIBO và bộ lọc

Lưu lượng thực tế là một trong những dữ liệu chính khi lựa chọn kích thước BIBO, số module và thông số bộ lọc.

Nếu lưu lượng cao hơn khả năng của một module, vận tốc mặt và trở lực sẽ tăng. Ngược lại, một housing quá lớn có thể làm vận tốc giảm, tăng kích thước thiết bị và chiếm thêm không gian lắp đặt.

VCR cung cấp sản phẩm BIBO và các bộ lọc khí theo lưu lượng thiết kế, số cấp lọc, kích thước đường ống và điều kiện vận hành của từng dự án.

Dữ liệu đo lưu lượng của hệ thống HVAC được dùng làm cơ sở đối chiếu để lựa chọn cấu hình BIBO phù hợp. Housing có thể kết hợp tiền lọc, HEPA hoặc nhiều tầng lọc nối tiếp, tùy theo tải bụi và yêu cầu containment của tuyến khí.

Kết luận

Đo lưu lượng khí qua BIBO được thực hiện bằng cách xác định vận tốc tại nhiều điểm trên tiết diện ống, tính vận tốc trung bình và nhân với diện tích dòng khí.

Đo trên ống giúp xác định tổng lưu lượng, trong khi đo vận tốc mặt cho biết mức độ phân bố khí qua các module lọc. Kết quả có giá trị khi vị trí đo phù hợp, quạt và van ổn định, đầu dò đúng hướng và số điểm đo đủ đại diện.

FAQs

Có thể đo lưu lượng tại một điểm giữa ống không?

Một điểm ở tâm chỉ phù hợp cho kiểm tra nhanh. Lưu lượng chính xác hơn được xác định từ nhiều điểm trên toàn tiết diện.

Nên đo lưu lượng trước hay sau BIBO?

Cả hai vị trí đều có thể sử dụng khi có đoạn ống đủ ổn định. Lựa chọn phụ thuộc cấu trúc đường ống và khả năng bố trí cổng đo.

Chênh áp cao có đồng nghĩa lưu lượng cao không?

Chênh áp còn phụ thuộc tải bụi, loại bộ lọc và trạng thái van. Mối quan hệ với lưu lượng chỉ được sử dụng khi có đường đặc tính phù hợp.

Đo vận tốc mặt có thay thế phép đo lưu lượng trong ống không?

Vận tốc mặt chủ yếu đánh giá sự phân bố khí qua bộ lọc. Tổng lưu lượng thường được xác nhận bằng phép đo trên tiết diện ống.
