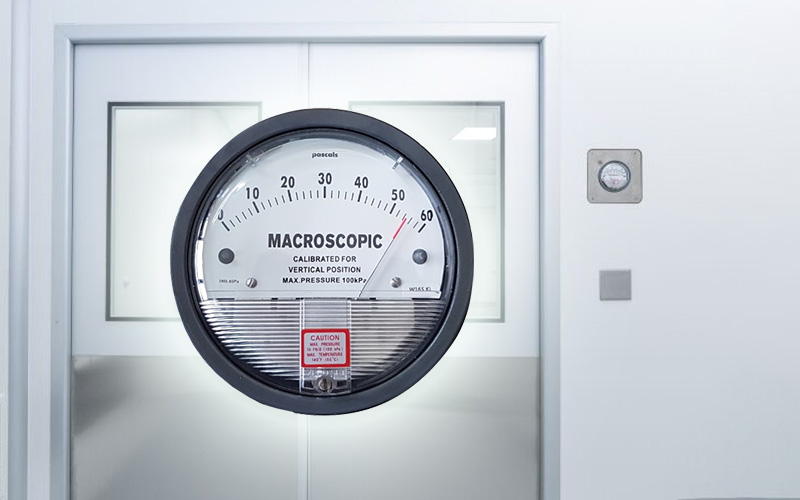

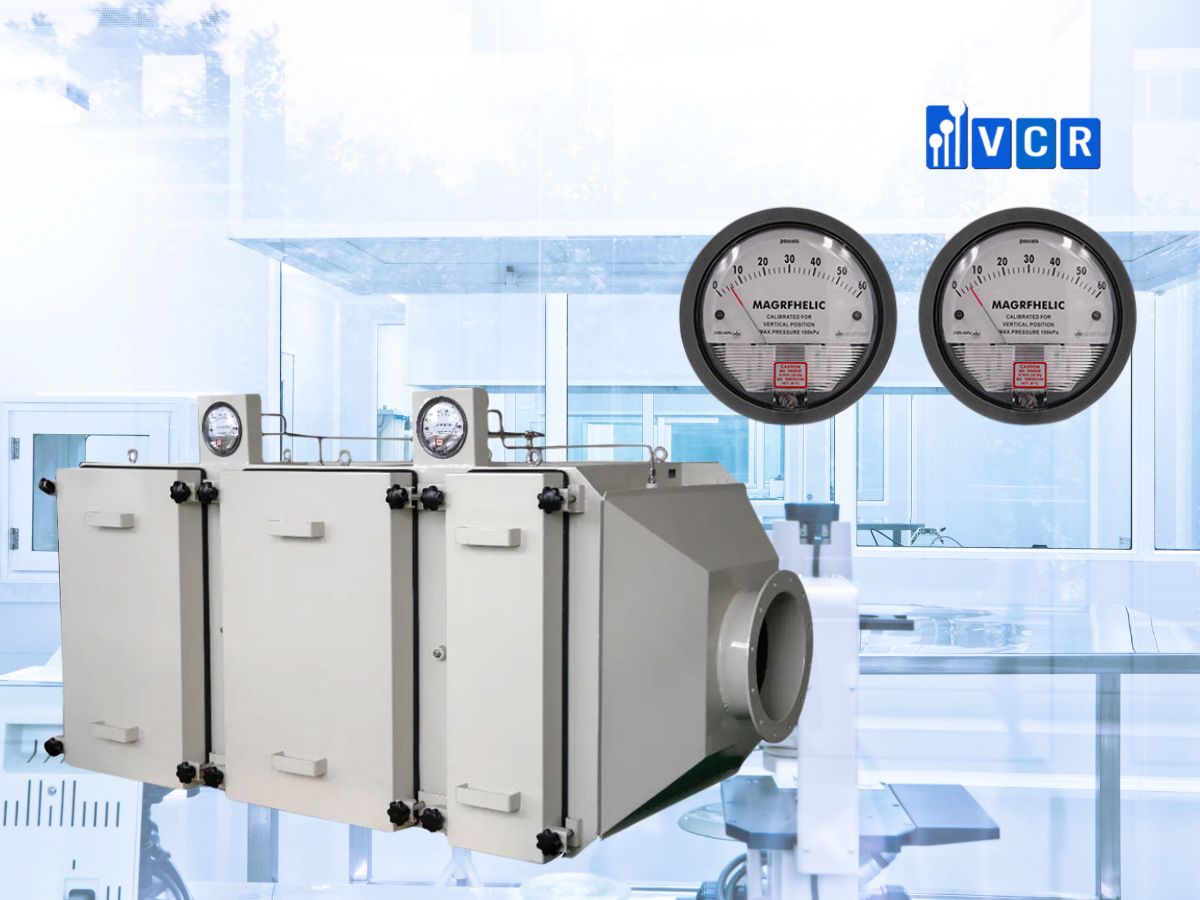

Đồng hồ chênh áp trong BIBO đo thông số nào?

Khi không khí đi qua bộ lọc, vật liệu lọc tạo ra một mức cản nhất định. Áp suất ở phía trước lọc vì thế khác với áp suất ở phía sau lọc.

Mức chênh lệch này được biểu diễn bằng công thức:

ΔP = Áp suất trước lọc – Áp suất sau lọc

Hai đầu lấy áp của đồng hồ được kết nối với vị trí upstream và downstream của bank lọc. Giá trị hiển thị thường được biểu thị bằng Pa, tùy theo dải đo của thiết bị.

Ở trạng thái mới, bộ lọc có một mức chênh áp ban đầu tại lưu lượng thiết kế. Trong quá trình vận hành, bụi tích tụ trên vật liệu lọc làm sức cản tăng dần. Đồng hồ giúp theo dõi sự thay đổi này mà vẫn giữ housing ở trạng thái đóng kín.

Theo dõi mức tải bụi của bộ lọc

Chức năng quan trọng nhất của đồng hồ chênh áp BIBO là theo dõi xu hướng tải bụi.

Khi bộ lọc còn sạch, chỉ số thường ổn định quanh mức ban đầu. Khi lượng bụi giữ trên bề mặt tăng lên, dòng khí phải vượt qua sức cản lớn hơn và chênh áp tăng theo.

Dữ liệu chênh áp theo thời gian giúp nhận biết:

• Tốc độ tích bụi của từng tầng lọc;
• Mức tăng trở lực trong mỗi chu kỳ vận hành;
• Sự khác biệt giữa các bank lọc;
• Ảnh hưởng của tải bụi đến lưu lượng;
• Thời điểm bộ lọc tiến gần giới hạn vận hành.

Một giá trị đơn lẻ cho biết trạng thái tại thời điểm đo. Chuỗi dữ liệu được ghi nhận định kỳ cho thấy rõ hơn xu hướng thay đổi của bộ lọc.

Hỗ trợ xác định thời điểm kiểm tra và thay lọc

Thời điểm thay lọc thường được xác định từ nhiều dữ liệu, trong đó chênh áp qua lọc là một thông số quan trọng.

Giá trị đang hiển thị được đối chiếu với:

Mỗi loại lọc có đặc tính trở lực khác nhau. Tiền lọc, lọc tinh và HEPA cũng có tốc độ tải bụi riêng. Vì vậy, ngưỡng thay lọc được xây dựng theo dữ liệu của từng bộ lọc và điều kiện vận hành của tuyến khí.

Đồng hồ cung cấp cơ sở theo dõi, còn quyết định thay lọc được kết hợp với lưu lượng, giới hạn kỹ thuật, tình trạng thực tế và kế hoạch bảo trì.

Chênh áp liên quan thế nào đến lưu lượng?

Bộ lọc tích bụi làm trở lực tăng. Nếu tốc độ quạt giữ nguyên, lưu lượng qua BIBO có thể giảm dần.

Hệ thống dùng biến tần có thể tăng tốc độ quạt để bù lại một phần tổn thất áp suất. Trong trường hợp này, lưu lượng vẫn được duy trì nhưng quạt phải làm việc ở mức cao hơn, đồng thời giá trị chênh áp qua lọc tiếp tục tăng.

Mối quan hệ này thường được nhìn theo ba thông số:

Chênh áp lọc – lưu lượng khí – điểm làm việc của quạt

Khi chênh áp tăng cùng với lưu lượng giảm, tuyến khí đang chịu sức cản lớn hơn. Nếu chênh áp tăng nhưng lưu lượng vẫn ổn định, hệ điều khiển quạt có thể đang bù áp để giữ điểm vận hành.

BIBO nhiều cấp theo dõi chênh áp thế nào?

Với BIBO một cấp, hai điểm lấy áp được bố trí trước và sau bộ lọc chính.

Với BIBO nhiều cấp, mỗi bank có thể được theo dõi riêng:

• Chênh áp qua tiền lọc;
• Chênh áp qua lọc tinh;
• Chênh áp qua HEPA thứ nhất;
• Chênh áp qua HEPA thứ hai;
• Tổng chênh áp qua toàn bộ housing.

Theo dõi riêng từng bank giúp xác định rõ tầng đang tăng trở lực. Chẳng hạn, tiền lọc có thể đã tích bụi nhiều trong khi HEPA vẫn vận hành ổn định.

Nếu chỉ đo tổng chênh áp qua housing, người vận hành nhìn thấy mức cản chung của hệ thống nhưng khó xác định tầng lọc tạo ra thay đổi.

Chênh áp cao hoặc thấp bất thường phản ánh điều gì?

Biến động của chỉ số có thể liên quan đến bộ lọc, lưu lượng hoặc hệ thống lấy áp.

Những dấu hiệu này hỗ trợ khoanh vùng ban đầu. Nguyên nhân thực tế được xác định bằng cách đối chiếu thêm trạng thái quạt, vị trí van, lưu lượng và tình trạng ống lấy áp.

Đồng hồ chênh áp có kiểm tra được độ kín HEPA?

Đồng hồ chênh áp phản ánh sức cản dòng khí, còn độ kín và khả năng giữ hạt của HEPA được xác nhận bằng phương pháp kiểm tra riêng.

Một bộ lọc có thể xuất hiện điểm rò tại vật liệu, khung hoặc gioăng nhưng vẫn duy trì mức chênh áp gần với điều kiện thông thường. Vì vậy, chỉ số ΔP chưa thể thay thế phép thử độ kín HEPA.

Leak test thường sử dụng aerosol ở phía trước lọc và thiết bị đo ở phía sau lọc. BIBO có thể được tích hợp cổng upstream và downstream để phục vụ quá trình kiểm tra tại chỗ.

Hai phương pháp cung cấp hai nhóm thông tin khác nhau:

• Đo chênh áp: theo dõi trở lực và tải bụi;
• Leak test: kiểm tra độ kín của bộ lọc và vị trí lắp đặt.

Phân biệt chênh áp lọc với chênh áp phòng

Chênh áp lọc và chênh áp phòng cùng sử dụng nguyên lý so sánh hai mức áp suất nhưng phục vụ hai mục đích riêng.

Chênh áp lọc được đo trước và sau bộ lọc nhằm theo dõi trở lực.

Chênh áp phòng được đo giữa hai khu vực nhằm theo dõi quan hệ áp suất và hướng di chuyển của không khí.

Đồng hồ gắn trên BIBO thường phục vụ bank lọc hoặc tổng trở lực housing. Chỉ số này không đại diện cho áp suất âm hoặc áp suất dương của phòng sản xuất.

Những yếu tố ảnh hưởng đến giá trị đo

Độ chính xác của phép đo liên quan đến cả đồng hồ và hệ thống lấy áp.

Các yếu tố thường gặp gồm:

• Ống lấy áp bị gập, tắc hoặc rò;
• Đầu lấy áp nằm tại vùng khí xoáy;
• Hai cổng áp đấu ngược;
• Đồng hồ chưa được chỉnh về 0;
• Dải đo quá lớn so với giá trị thực tế;
• Tư thế lắp đồng hồ chưa phù hợp;
• Lưu lượng thay đổi giữa các lần đo;
• Thiết bị chưa được kiểm tra định kỳ.

Việc so sánh dữ liệu có ý nghĩa rõ hơn khi hệ thống hoạt động ở cùng một chế độ lưu lượng. Nếu tốc độ quạt thay đổi, chênh áp cũng thay đổi ngay cả khi lượng bụi trên lọc chưa tăng đáng kể.

Giải pháp đồng hồ chênh áp cho BIBO VCR

Các cấu hình BIBO VCR có thể tích hợp đồng hồ chênh áp cơ hoặc cảm biến chênh áp điện tử cho từng bank lọc.

Số lượng điểm đo, dải đo và phương thức hiển thị được xác định theo số cấp lọc, trở lực ban đầu và yêu cầu giám sát của hệ thống. Cảm biến điện tử còn có thể truyền tín hiệu về BMS để theo dõi từ xa hoặc thiết lập cảnh báo.

Ngưỡng vận hành được xây dựng theo thông số bộ lọc và điều kiện thực tế của tuyến khí, giúp dữ liệu chênh áp hỗ trợ hiệu quả cho quá trình bảo trì.

Kết luận

Đồng hồ chênh áp trong BIBO giúp theo dõi trở lực qua bộ lọc, xu hướng tích bụi và ảnh hưởng của lọc đến lưu lượng khí.

Giá trị chênh áp mang nhiều ý nghĩa hơn khi được ghi nhận theo thời gian và đối chiếu cùng trạng thái quạt, lưu lượng cùng giới hạn của từng bank lọc. Độ kín HEPA vẫn được xác nhận bằng phép thử riêng.

FAQs

Chênh áp tăng đến bao nhiêu thì thay lọc BIBO?

Ngưỡng thay lọc phụ thuộc loại lọc, trở lực ban đầu, giới hạn kỹ thuật, lưu lượng và khả năng của quạt. Mỗi cấu hình có giá trị vận hành riêng.

Chênh áp thấp có đồng nghĩa bộ lọc còn sạch?

Chênh áp thấp có thể liên quan đến lưu lượng thấp, quạt dừng, ống lấy áp bị rò hoặc bộ lọc lắp chưa đúng. Trạng thái lọc được đánh giá cùng các dữ liệu vận hành khác.

BIBO nhiều cấp có cần theo dõi riêng từng tầng không?

Theo dõi riêng từng bank giúp xác định tầng đang tăng trở lực và hỗ trợ lập kế hoạch thay lọc chính xác hơn.

Đồng hồ cơ và cảm biến điện tử khác nhau thế nào?

Đồng hồ cơ hiển thị trực tiếp tại thiết bị. Cảm biến điện tử có thể truyền tín hiệu, lưu dữ liệu và tích hợp cảnh báo trên hệ thống giám sát.
