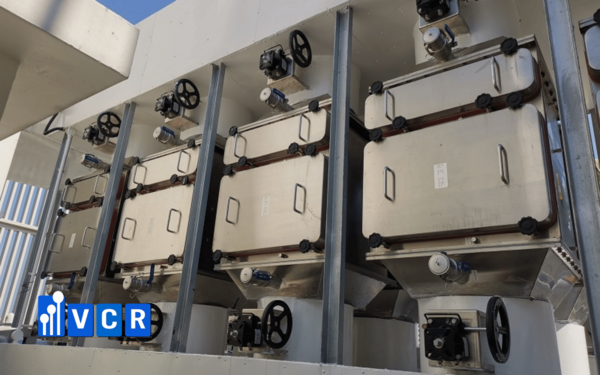

Van kín sinh học trong hệ thống BIBO là gì?

Van kín sinh học còn được gọi là bioseal damper, bubble-tight damper hoặc van cách ly độ kín cao. Thiết bị được lắp trên đường ống nhằm đóng hoặc mở dòng khí qua BIBO.

Khi van đóng, cánh van ép vào vòng làm kín quanh thân, tạo thành một ranh giới cách ly. Nhờ cấu trúc này, housing có thể được tách khỏi phần còn lại của hệ thống HVAC trong các giai đoạn bảo trì hoặc xử lý bộ lọc.

Van kín sinh học tập trung vào chức năng cô lập. Quạt vẫn đảm nhiệm việc tạo dòng khí và duy trì áp suất, trong khi bộ lọc chịu trách nhiệm giữ hạt. Mỗi thành phần tham gia một nhiệm vụ riêng trong hệ thống containment.

Các van cách ly dùng cho hệ thống lọc khí nguy hại thường được thiết kế để tạo rào chắn giữa chất ô nhiễm bên trong với khu vực thay lọc, qua đó hỗ trợ bảo vệ nhân sự bảo trì.

Cơ chế đóng kín của van bioseal

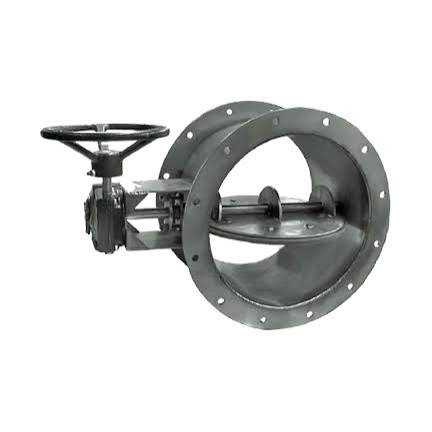

Van kín sinh học thường gồm thân van, cánh van, trục, vòng làm kín và bộ phận truyền động.

Khi chuyển sang trạng thái đóng, trục làm cánh van xoay hoặc dịch chuyển đến vị trí tiếp xúc với gioăng. Lực ép được phân bố quanh chu vi cánh, tạo bề mặt làm kín liên tục.

Cơ cấu vận hành có thể sử dụng:

Tay quay hoặc cần gạt;
Bộ truyền động điện;
Bộ truyền động khí nén.

Van điều khiển tự động thường có công tắc hành trình hoặc cảm biến phản hồi vị trí. Hệ thống điều khiển nhờ đó nhận biết van đã đóng hoặc mở hoàn toàn trước khi chuyển sang bước vận hành tiếp theo.

Thuật ngữ bubble-tight mô tả khả năng làm kín được xác nhận tại một điều kiện thử cụ thể. AMCA 500-D là một trong những phương pháp thử phổ biến đối với nhóm van này. Giá trị độ kín vẫn được đọc cùng áp suất thử, kích thước van và cấu hình sản phẩm thay vì hiểu theo nghĩa tuyệt đối trong mọi điều kiện.

Vai trò của van kín sinh học trong BIBO

Cô lập housing khi thay lọc

Trước khi cửa bảo trì BIBO được mở, van đầu vào và đầu ra có thể chuyển sang trạng thái đóng. Housing khi đó được tách khỏi dòng khí đang lưu thông trên tuyến HVAC.

Sự cô lập này giúp ổn định khu vực thay lọc, hạn chế dòng khí tiếp tục đi qua housing trong lúc thao tác. Bộ lọc cũ sau đó được kéo vào túi, niêm phong và đưa ra ngoài theo quy trình Bag In Bag Out.

Trong các hệ thống containment, van cách ly thường đóng trong giai đoạn thay lọc nhằm tạo ranh giới giữa bộ lọc nhiễm bẩn và nhân sự bảo trì.

Tạo phạm vi khử nhiễm

Khi BIBO có chu trình khử nhiễm tại chỗ, van kín sinh học xác định giới hạn của khu vực xử lý.

Van đầu vào và đầu ra đóng lại, tác nhân được đưa vào housing thông qua cổng khử nhiễm. Cách bố trí này giữ tác nhân trong BIBO và đoạn ống đã xác định, đồng thời hỗ trợ kiểm soát quá trình tuần hoàn, tiếp xúc và thông khí.

Van cách ly và cổng khử nhiễm thường xuất hiện cùng nhau trong các cấu hình phục vụ dòng khí có tác nhân sinh học hoặc chất nguy hại.

Hỗ trợ đường bypass

Một số BIBO được lắp đường bypass nhằm tạo chế độ vận hành riêng khi kiểm tra hoặc khử nhiễm bộ lọc.

Trạng thái đóng – mở của van chính và van bypass điều hướng dòng khí theo đường đã lựa chọn. Nhờ đó, housing có thể được cô lập khỏi tuyến chính trong khi một vòng tuần hoàn riêng vẫn hoạt động.

Số lượng van và trình tự điều khiển phụ thuộc cấu trúc BIBO, số bank lọc và phương pháp bảo trì của dự án.

Kiểm soát trạng thái sự cố

Khi quạt dừng hoặc áp suất đường ống thay đổi, dòng khí có thể xuất hiện xu hướng dịch chuyển ngược. Van bioseal hỗ trợ tách nhánh BIBO, duy trì ranh giới giữa khu vực nhiễm bẩn với các phần còn lại của hệ thống.

Hiệu quả kiểm soát trong trạng thái sự cố còn liên quan đến vị trí quạt, logic liên động, tốc độ đóng van và nguồn dự phòng cho actuator.

Van kín sinh học được lắp ở đâu?

Cấu hình phổ biến sử dụng một van ở trước BIBO và một van ở phía sau housing.

Vị trí	Vai trò
Trước BIBO	Cô lập dòng khí đi vào housing
Sau BIBO	Tách housing khỏi quạt hoặc tuyến thải
Đầu bypass	Điều hướng khí vào đường tuần hoàn
Cuối bypass	Khép kín đường tuần hoàn
Giữa các bank lọc	Cô lập một khoang hoặc tầng lọc
Nhánh dự phòng	Chuyển đổi giữa hai tuyến xử lý

Vị trí đầu vào và đầu ra tạo thành hai ranh giới chính. Khi cả hai van đóng, BIBO được cô lập để phục vụ kiểm tra, khử nhiễm hoặc thay lọc.

Với hệ thống nhiều module, cách bố trí van còn phụ thuộc khả năng cô lập từng cụm lọc và yêu cầu duy trì hoạt động của các nhánh còn lại.

Van bioseal khác van gió thông thường ra sao?

Van gió thông thường thường phục vụ điều tiết hoặc cân bằng lưu lượng. Cánh van có thể duy trì ở nhiều góc mở khác nhau trong quá trình vận hành.

Van bioseal BIBO tập trung vào hai trạng thái chính: mở hoàn toàn và đóng cách ly.

Tiêu chí	Van điều tiết gió	Van kín sinh học
Chức năng chính	Điều chỉnh lưu lượng	Cô lập đường khí
Chế độ vận hành	Nhiều góc mở	Chủ yếu mở hoặc đóng
Mức độ kín	Phù hợp mục tiêu điều tiết	Mức rò thấp tại điều kiện thử
Vị trí ứng dụng	HVAC thông thường	Hệ thống containment
Phản hồi trạng thái	Tùy cấu hình	Thường tích hợp khi điều khiển tự động

Một số van công nghiệp có thể vừa điều tiết vừa tạo mức đóng kín cao. Tuy nhiên, chức năng và cấp độ rò rỉ vẫn cần được xác định rõ trong hồ sơ kỹ thuật.

Những thông số cần kiểm tra khi lựa chọn

Độ kín tại áp suất vận hành

Độ kín của van được đối chiếu tại mức chênh áp thực tế trên tuyến. Áp suất thử của thiết bị cần bao phủ trạng thái vận hành bình thường, khử nhiễm và các tình huống bất lợi đã xác định.

Kích thước và tổn thất áp suất

Tiết diện van ảnh hưởng đến vận tốc khí và tổng trở lực của hệ thống. Van có kích thước nhỏ hơn đường ống làm tăng vận tốc, tiếng ồn và mức tổn thất áp suất.

Vật liệu thân và gioăng

Inox 304 hoặc 316 thường được sử dụng cho các tuyến có yêu cầu vệ sinh và chống ăn mòn. Vật liệu gioăng được lựa chọn theo nhiệt độ, độ ẩm và tác nhân khử nhiễm.

Kiểu actuator

Actuator điện phù hợp với hệ thống điều khiển tự động bằng tín hiệu điện. Actuator khí nén phù hợp khi công trình đã có nguồn khí điều khiển ổn định.

Trạng thái của van khi mất điện hoặc mất khí cũng được xác định trong logic vận hành, chẳng hạn đóng lại, mở ra hoặc giữ nguyên vị trí.

Tín hiệu phản hồi và liên động

Tín hiệu phản hồi giúp xác nhận vị trí van trước khi quạt khởi động, cửa BIBO được mở hoặc chu trình khử nhiễm bắt đầu.

Liên động phù hợp hạn chế các trạng thái như quạt hoạt động khi van còn đóng hoặc cấp tác nhân trong khi housing chưa được cô lập.

Ứng dụng của van kín sinh học

Van kín sinh học trong hệ thống BIBO thường xuất hiện tại:

Nhà máy sản xuất API hoạt tính cao;
Khu sản xuất hormone và thuốc độc tế bào;
Nhà máy vaccine;
Phòng thí nghiệm an toàn sinh học;
Cơ sở nghiên cứu vi sinh;
Khu cách ly có hệ thống khí thải riêng;
Tuyến hút bụi chứa chất nguy hại;
Cơ sở nghiên cứu hóa học, sinh học hoặc phóng xạ.

Safe-change housing được sử dụng rộng rãi trên đường khí thải tại phòng thí nghiệm, bệnh viện và các khu vực yêu cầu thay lọc mà vẫn duy trì hàng rào kiểm soát.

BIBO nào cần tích hợp van kín sinh học?

Van bioseal thường phù hợp với BIBO có một hoặc nhiều điều kiện sau:

Dòng khí chứa tác nhân có mức nguy hại cao;
Housing có chu trình khử nhiễm;
Hệ thống có đường bypass;
Bộ lọc được kiểm tra tại chỗ;
BIBO cần cô lập khỏi tuyến khí trước khi bảo trì;
Dự án yêu cầu kiểm soát trạng thái sự cố;
Nhiều bank lọc hoạt động theo các chế độ riêng.

Với tuyến khí có mức nguy hại thấp hơn, van cách ly thông thường có thể đáp ứng mục tiêu vận hành. Cấu hình cuối cùng được xác định theo đánh giá rủi ro, áp suất đường ống và quy trình thay lọc.

Kết luận

Van kín sinh học trong hệ thống BIBO tạo ranh giới cách ly giữa housing và tuyến HVAC. Vai trò này đặc biệt quan trọng trong quá trình thay lọc, kiểm tra HEPA, khử nhiễm và xử lý các trạng thái vận hành bất thường.

Hiệu quả của van phụ thuộc độ kín tại áp suất làm việc, vật liệu, actuator và logic liên động. Cấu hình đầu vào – đầu ra – bypass được xác định đồng bộ với toàn bộ hệ thống BIBO.
